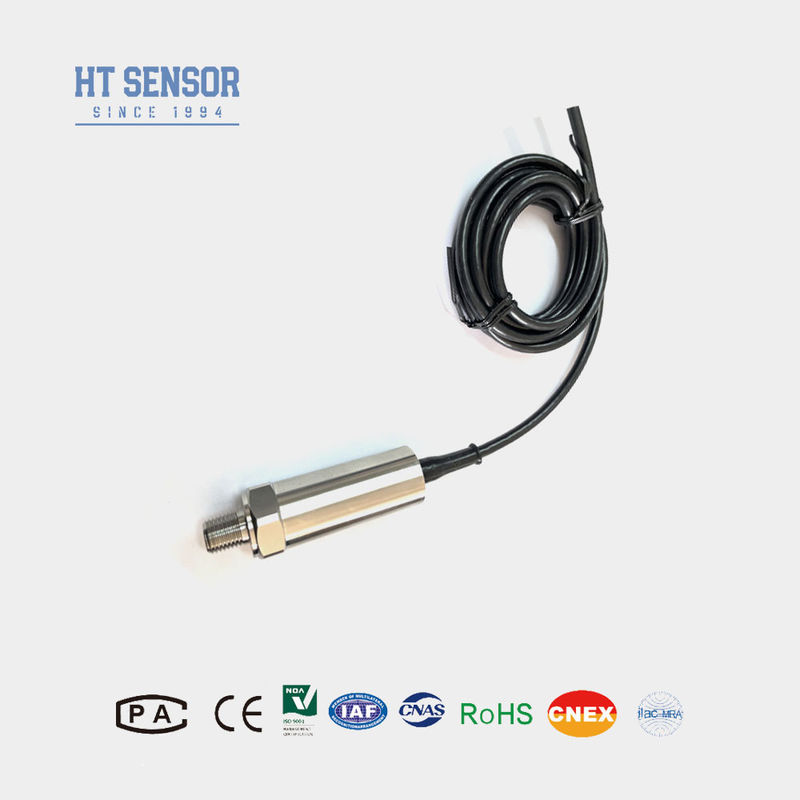

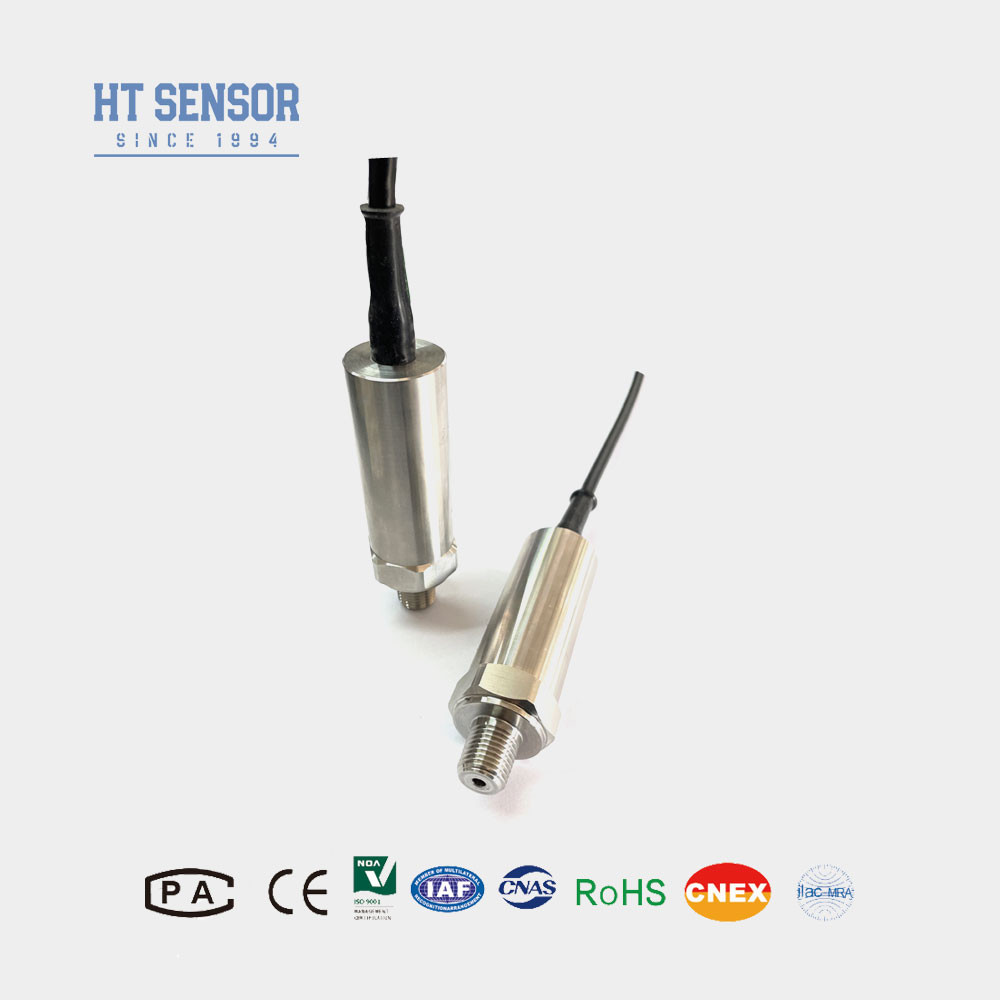

BP93420I Gelişmiş Sinyal Ölçüm Elemeniyle Basınç Göndericisi Sensörü Paslanmaz Çelik Yapı Sensörü
Product Details
| Model NO.: | BP93420-I | Güç: | 5VDC /12-32VDC |
|---|---|---|---|
| Çıkış: | 0.5-4.5VDC /4-20mA /RS485 ve benzeri | Uzun vadeli istikrar: | +-0.15%F.S/Yıl ((Tip.) |
| Ev materyalleri: | 316L. veya 304SS | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Ticari marka: | HT sensörü | kablo: | 1.5m |
| Doğruluk derecesi: | <i>0.5%.</i> <b>%0,5.</b> <i>0.25%</i> <b>%0,25</b> | Basınç aralığı: | -100kpa~0a...60MPa |
| Vurgulamak |
Paslanmaz çelik yapısı basınç verici sensörü,BP93420I Basınç Göndericisi Sensörü,Paslanmaz çelik sinyal ölçüm unsuru |
||
Product Description
BP93420I Gelişmiş Sinyal Ölçme Elemeniyle Basınç Göndericisi Sensörü Paslanmaz Çelik Yapı Sensörü
BP93420I Basınç Göndericisi sensörü
Basınç verici sensörünün giriş:
BP93420I basınç verici sensörü, ithal yüksek hassasiyetli ve yüksek istikrarlı basınç duyarlı bir çip benimsiyor.Duyarlı yonga, silikon levha boyunca dört yüksek hassas direnç dağıtarak Wheatstone köprüsü oluşturmak için gelişmiş bir mikromekanik kazım süreci kullanırPiezoresistif etkisi nedeniyle, dört köprü kolu direncinin direnç değerleri değişir, köprü dengesiz olur,ve hassas eleman basınç değişimine karşılık gelen bir elektrik sinyali verirÇıktı elektrik sinyali doğrusal olmayan düzeltme devri tarafından güçlendirilir ve telafi edilir ve voltaj ve akım sinyali giriş basıncı ile doğrusal olarak eşleşir.
| Basınç verici sensörünün performans parametreleri | |
| Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | 0.1% FS |
| Histeriz | 0.1% FS |
| Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~ 0,25 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Ürün Özellikleribasınç verici sensörü:
- Basınç verici, geniş bir ölçüm aralığına, dayanıklı bir paslanmaz çelik yapısına ve farklı uygulama ihtiyaçlarını karşılamak için çeşitli basınç arabirim seçeneklerine sahiptir.
- Kompakt ve hafif tasarımı, yer kısıtlı ortamlara kolay bir şekilde monte edilmesini ve entegre edilmesini sağlar.
- Yüksek hassasiyetle ve tamamen paslanmaz çelik yapısı ile, bu basınç verici doğru ve güvenilir basınç ölçümlerini sağlar.
Başvurularbasınç verici sensörü:
1Basınç verici, paslanmaz çelik ile uyumlu gazların ve sıvıların hassas ölçümü için özel olarak tasarlanmıştır.Dayanıklılığı ve güvenilirliğini artırmak için 316L paslanmaz çelikten yapılmıştır.
2Güvenlik ve performans için kesin basınç ölçümünün zorunlu olduğu denizcilik ve havacılık endüstrilerinde yaygın olarak kullanılmaktadır.
3Deniz ve havacılık uygulamalarına ek olarak, bu basınç verici ayrıca petrol, kimyasal, metallürjik,Güç üretimi, ve hidroloji.
4Sistemin verimli çalışması için doğru basınç algılaması sağlamak için genellikle hidrolik ve pnevmatik kontrol sistemlerine entegre edilir.
| Basınç verici sensörünün sipariş ipuçları |
1Ürünü seçerken, lütfen test ortamının ürünün temas kısımlarıyla uyumlu olduğundan emin olun.2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
4. Varsayılan olarak kablo yok. Gerekirse, önceden iletişim kurabilirsiniz. Seçim için üç çeşit malzeme vardır. Eğer farklı bir kablo malzemesine ihtiyacınız varsa,Lütfen sipariş formunda belirtin..
5. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
| Basınç verici sensörünün sipariş rehberi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ1/IQ2 | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 0 oldu.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlıyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç algılayıcı verici üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A:Ürünlerimiz, gönderim tarihinden orijinal alıcıya 12 ila 18 aylık sınırlı bir garantiye sahiptir. Hengtong, kusurlu ürünleri ücretsiz olarak değiştirecek veya onaracaktır.Bu garanti herhangi bir üniteye uygulanmaz.Kötü kullanılmış, ihmal edilmiş.
