Model NO.: | BP155 | Ev materyalleri: | 304S.S veya 316L Veya OEM |
---|---|---|---|
Basınç tipi: | Gösterge, Mutlak, Mühürlü Basınç | Sensör: | Silikon basınç sensörü / Seramik sensörü |
Ticari marka: | HT sensörü | Türü: | Basınç sensörü |
ölçüm ortamı: | Gaz ve Sıvı | Doğruluk derecesi: | 0% 5 F.S. % 25 F.S. |
Basınç aralığı: | 0kpa~10kpa...20MPa | Özelleştirme: | OEM ve ODM |
Vurgulamak: | Gaz Ölçümleri Endüstriyel Basınç Sensörü,Sıvı Ölçümleri Endüstriyel Basınç Sensörü |

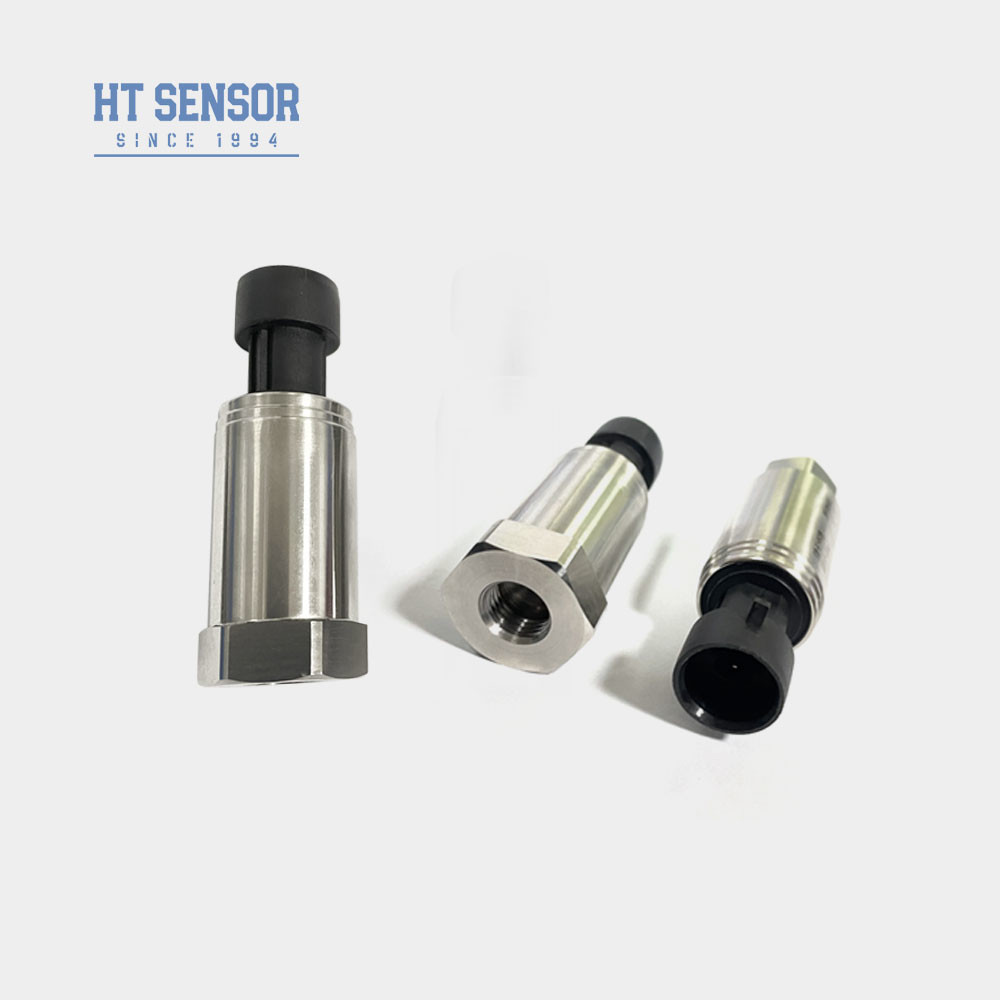

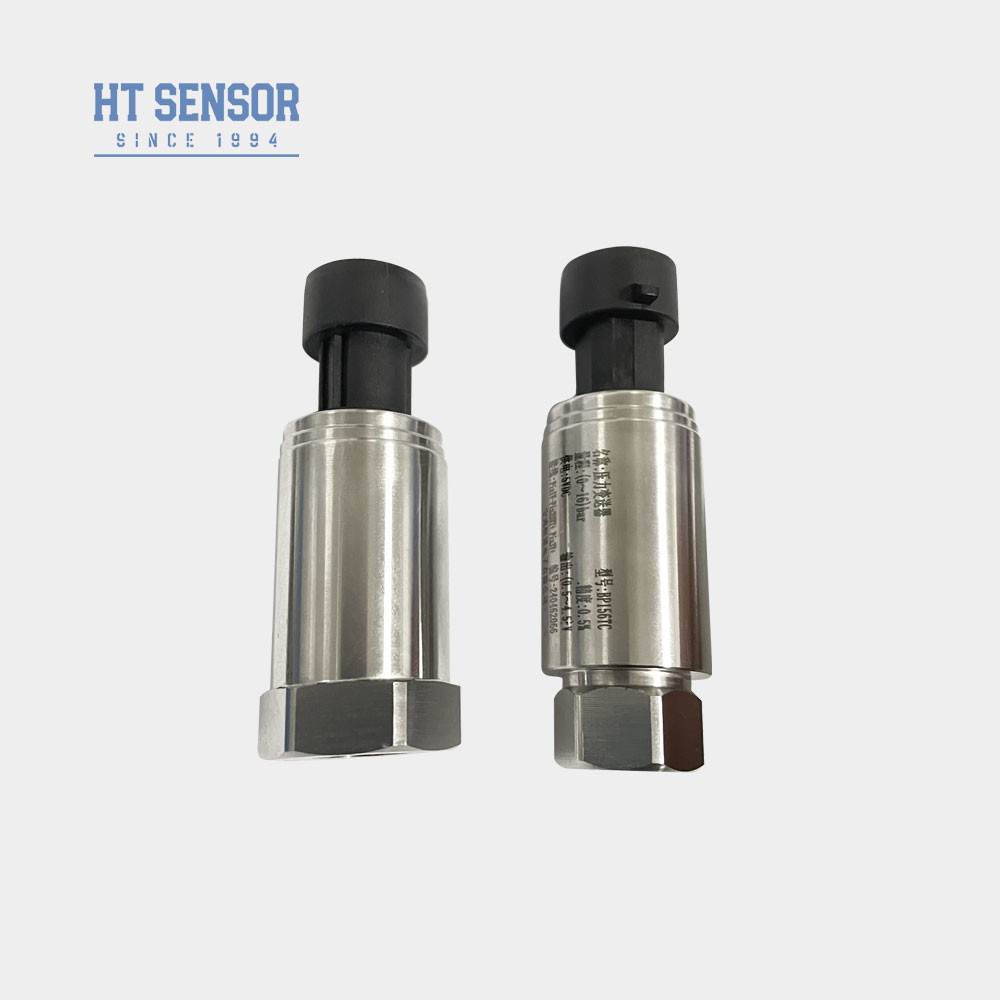

BP155 Basınç Algılayıcısıİletici
Endüstriyel basınç sensörünün tanıtımıGöndericisi:
BP155 küçük boyutlu endüstriyel basınç algılayıcı verici, şirketimiz tarafından piyasaya sürülen yüksek performans / fiyat oranı basınç verici.Düz bir film yapısı sensör çekirdeği ve özel olarak özel bir amplifier devresi benimsiyor. Doğrusal düzeltme ve sıcaklık telafi sonrasında, çeşitli çevresel koşullar altında basınç ölçümü ve kontrol ihtiyaçlarını karşılayabilir.Parametreler sıkı bir şekilde kontrol ediliyor.Tüm ürün, bileşenlerin, yarı bitmiş ürünlerin ve bitmiş ürünlerin sıkı test ve yaşlanma taramasını geçti.güçlü aşırı yükleme karşıtı yetenek ve yüksek kararlılık.
BP155 basınç verici anti-polarite korumasına sahiptir, uzun süre istikrarlı ve güvenilir bir şekilde çalışabilir ve klima, soğutma, kompresör, otomatik üretim hattı,Pnömatik hidrolik kontrol ve diğer alanlar.
Ürün Özellikleri- Ne?Endüstriyel basınç sensörüGöndericisi:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri.
2Kompakt ve hafif tasarım.
Başvurular- Ne?Endüstriyel basınç sensörüGöndericisi:
1- 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü.
2Denizcilik ve havacılık endüstrilerinde uygulanır.
3Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Performans parametreleri- Ne?Endüstriyel basınç sensörüGöndericisi: | |
Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Koruma derecesi | IP65 |
Ağırlık | ~ 0,25 kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC |
Seçim Örnekleri |
Sipariş ipuçları |
1Bir ürünü seçerken, ortamın test edilen ürünle temas halindeki süreç sıvısı ile uyumlu olduğundan emin olun.
2Sipariş verirken, lütfen patlama geçirmez ürünlerin dijital ekranlarla birlikte gelmediğini unutmayın.
3LCD veya LED ekran başlı bir vericinin sipariş edildiğinde, vericinin güç kaynağının en az 20VDC olduğundan emin olun.
4Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurulması ve ürünün güç kaynağı ile düzgün bir şekilde topraklanmasını sağlamak önerilir.
5Flüor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'nin altında ise, bunun yerine EPDM O halkaları seçilmelidir.
6Varsayılan olarak, kablolar fişsiz ve kablo hatları olmadan, 1.5 metre uzunluğunda ve seçilebilir üç malzeme seçeneği ile sağlanır.Polyetilen kablo malzemesi kullanılacak.Farklı bir kablo malzemesi gerekirse, lütfen sipariş formunda belirtin.
7.Güçlü titreşim, ani şok veya yoğun elektromanyetik veya RF müdahale gibi özel gereksinimler durumunda, lütfen bize bildirin ve sipariş formunda belirtin.
Sipariş Rehberi | |||||||||
BP15X | Analog basınç verici | ||||||||
Kod | Çizelge İnşaatı | ||||||||
5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
(0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
Kod | Güç kaynağı | ||||||||
D1 | 24VDC | ||||||||
D2 | 5VDC | ||||||||
D3 | Diğerleri | ||||||||
Kod | Çıkış sinyali | ||||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
S2 | 1~5VDC | S6 | 0~10VDC | ||||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
S4 | 0~10mADC | ||||||||
Kod | Basınç Bağlantısı | ||||||||
J1 | M20×1.5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | 7/16-20UNF | ||||||||
J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
Kod | Elektrik bağlantısı | ||||||||
B1 | Hirschmann | ||||||||
B2 | PG7 | ||||||||
B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
B4 | Diğerleri | ||||||||
Kod | Basınç Tipi | ||||||||
G | Basınç ölçümü | ||||||||
A | Mutlak Baskı | ||||||||
S | Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
