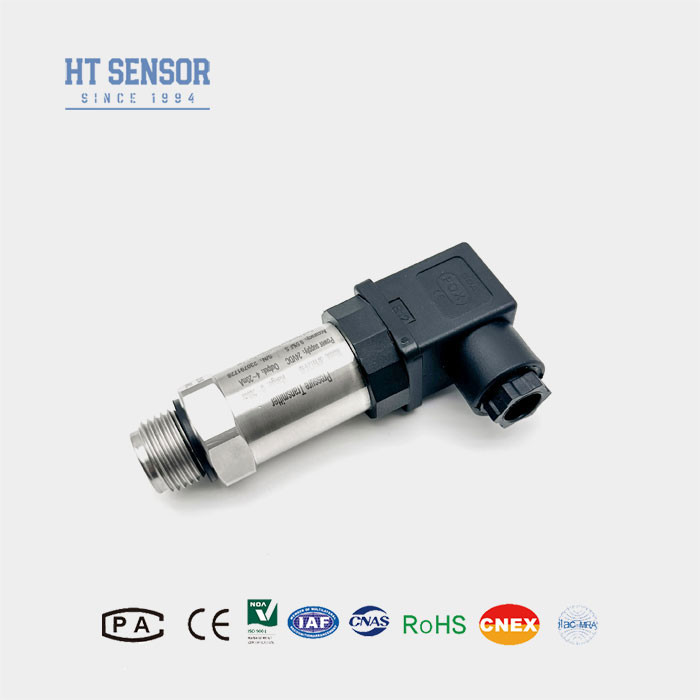

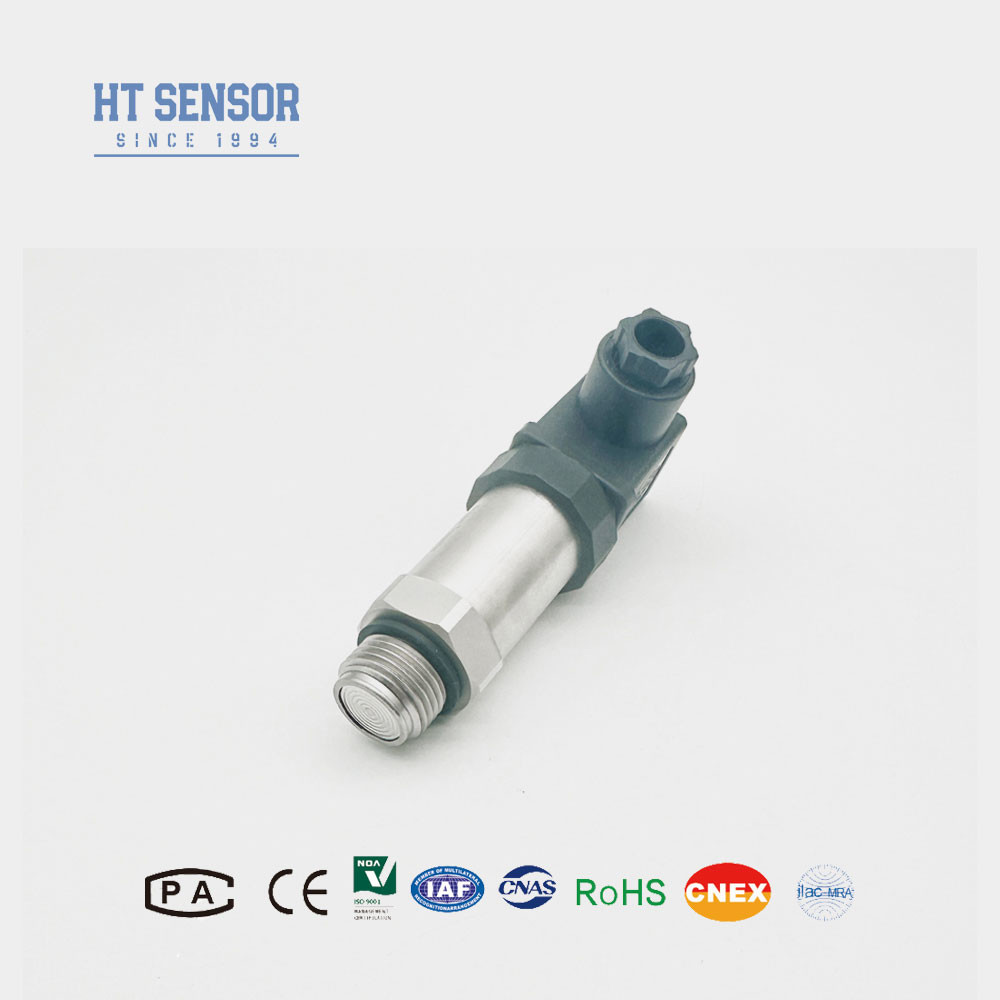

BPHT24Flaş Diyafragma Basınç Algılayıcı
Akıcı diyafram endüstriyel basınç sensörü ileteci:
BPHT24 tipi akış diyafram basınç sensörü verici, sinyal ölçüm unsuru olarak HT serisi plak diyafram silikon yalıtımlı yağ çekirdeğini kullanır.Tüm bileşenler paslanmaz çelik koruma içinde kapalıdır, sensör sinyalini müşteri tarafından istenen standart çıkış akımı veya voltaj sinyaline dönüştürür.
Düz diyafragma basınç vericisi bir gerginlik ölçümünden ve yayılmış silikon ön ucundan oluşur.Özellikle işlenmiş sert akıtma diafragması gerginlik ölçüm cihazı düz diafragmanın ölçüm ortamındaki sert parçacıkların ona zarar vermemesini sağlarBu vericinin kompakt bir yapısı, korozyon direnci, titreşim direnci, parçacık darbe direnci ve geniş bir sıcaklık telafi alanı vardır.Yayılmış silikon ön tipi, ithalat edilmiş yayılmış silikon çekirdek sistemini içerir ve güvenilir ürün performansını ve istikrarlı çıkışı sağlamak için ayarlama ve dijital telafi teknolojisini kullanır.
Ürün ÖzellikleriFışkıran diafragma endüstriyel basınç sensörü ileteç:
1Çeşitli basınç arayüzleri seçenekleri.
2Orta ölçeklenmeyi önlemek için hijyenik uygulamalar için tasarlanmıştır.
3Yüksek hassasiyetle tamamen paslanmaz çelik yapısı.
4Temizlenmesi kolay.
Başvurularbir diyafram basınç algılayıcı ileteçinden:
1. 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
2Çevre koruma ve kimyasal endüstriler için idealdir.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4Tıbbi, biyofarmasötik ve gıda hijyeni endüstrilerinde kullanılmak için uygundur.
| Performans parametreleriendüstriyel akış diyaframı basınç algılayıcı verici |
| Ölçüm aralığı |
0~10Kpa...~20MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC |
±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez |
0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar |
± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
| Sıfır Noktası Sıcaklığı Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı |
2.4Khz |
| Karşılama sıcaklığı |
0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı |
-20oC~80oC |
| Depolama sıcaklığı |
-40oC~120oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
304316L |
| Diyafram malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Patlama geçirmez sınıflandırma |
Ex ia IIC T6 Ga
|
| Koruma derecesi |
IP65 |
| O-ring mührü |
Fluor kauçuk |
| Ağırlık |
~ 0,25 kg |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| RS485 İletişim Protokolü |
3.6 ~ 30V / pil |
4 tel |
1Ürünleri seçerken, lütfen ölçülen ortamla temas eden parçaların uyumlu olduğundan emin olun.
2Lütfen, patlama geçirmez ürünlerin sipariş verirken dijital ekran başlıklarını içermediğini unutmayın.
3LCD veya LED ekran başlı bir verici sipariş ederken, verici gücünün 20VDC'den az olmaması gerekir.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede şimşeğe karşı cihazlar kurmalarını ve ürünün ve güç kaynağının güvenilir topraklanmasını sağlamaklarını öneririz.
5Fluor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20°C ila 250°C'dir. Ürün -20°C'den düşük bir sıcaklıkta çalışırken, EPDM O halkaları seçilmelidir.
6Kablolar varsayılan olarak dahil değildir. Gerekirse, üç malzeme seçimi için kullanılabilir. Aksi belirtilmedikçe, polietilen kablo malzemesi kullanılabilir.Farklı bir kablo malzemesine ihtiyacınız varsaLütfen siparişinizde belirtin.
7. Eğer güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekanslı müdahale gibi özel gereksinimler varsa, lütfen bize bildirin ve siparişinizi belirtin.
| Sipariş Rehberibir diyafram basınç algılayıcı ileteçinden |
| BPHT24 |
Basınç verici |
| |
Kod |
Çizelge İnşaatı |
| IX |
Basınç Göndericisi |
IIC/III |
Endüstriyel Genel/ Ekran Basınç Göndericisi |
| T |
Yüksek sıcaklığa dayanıklı basınç verici |
|
|
| |
Ölçüm aralığı |
0~35Kpa...~20MPa |
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir. |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri |
| |
Kod |
Elektrik bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 fiş |
| B3 |
Kapalı kablo çıkışı |
| B4 |
2088 Endüstriyel kabuk |
| B5 |
2088 Ekranlı Endüstriyel Kaplama |
| B6 |
Diğerleri |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
