Model NO.: | BPHT24-IX | Aralık: | 0-10kpa~20mpa |
---|---|---|---|
Çıkış: | 4-20mA /0-10vdc | Ağırlık: | 0.2kg |
Ev materyalleri: | 304S.S veya 316L | Basınç tipi: | G / A / S olabilir |
Ticari marka: | HT sensörü | ölçüm ortamı: | Sıvı, Gaz |
Ip derecesi: | IP65 | Özelleştirme: | OEM ve ODM için kullanılabilir |
Vurgulamak: | Kolay Temizlenen Endüstriyel Basınç Algılayıcı,BPHT24-IX Endüstriyel Basınç Algılayıcı |

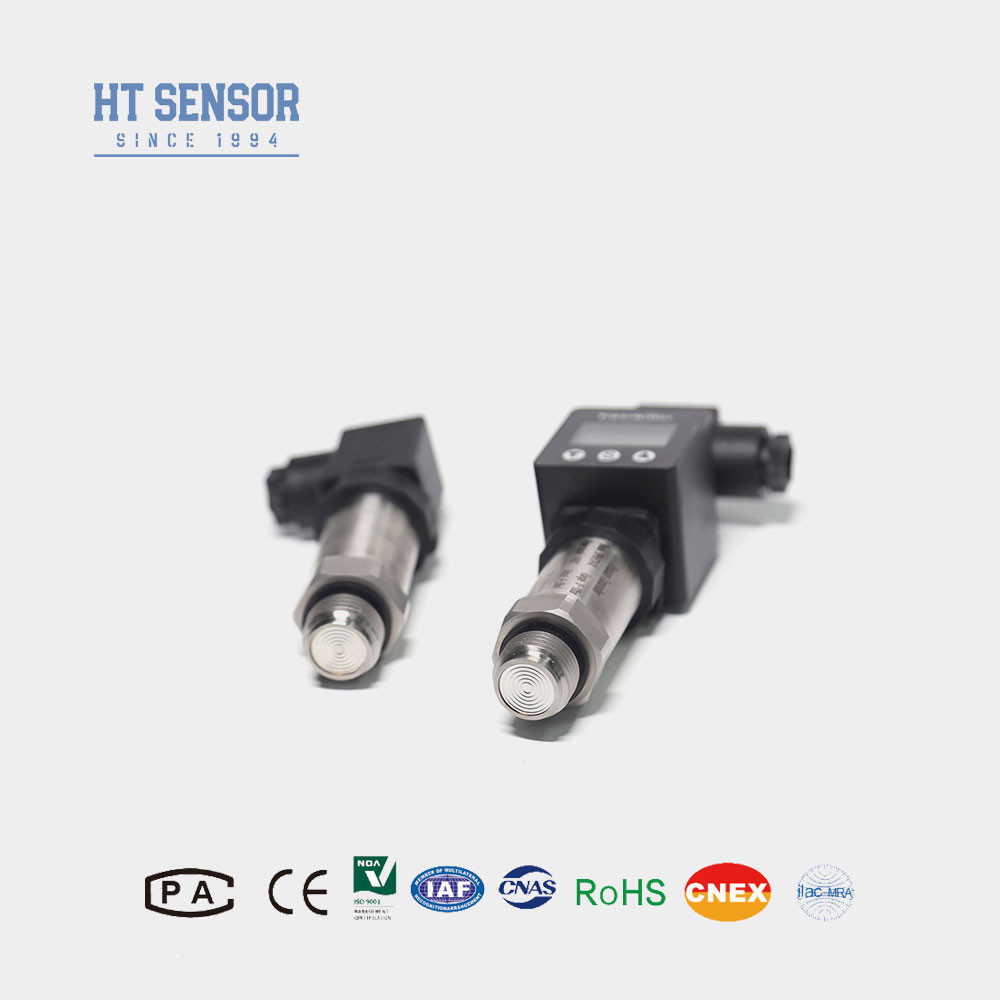

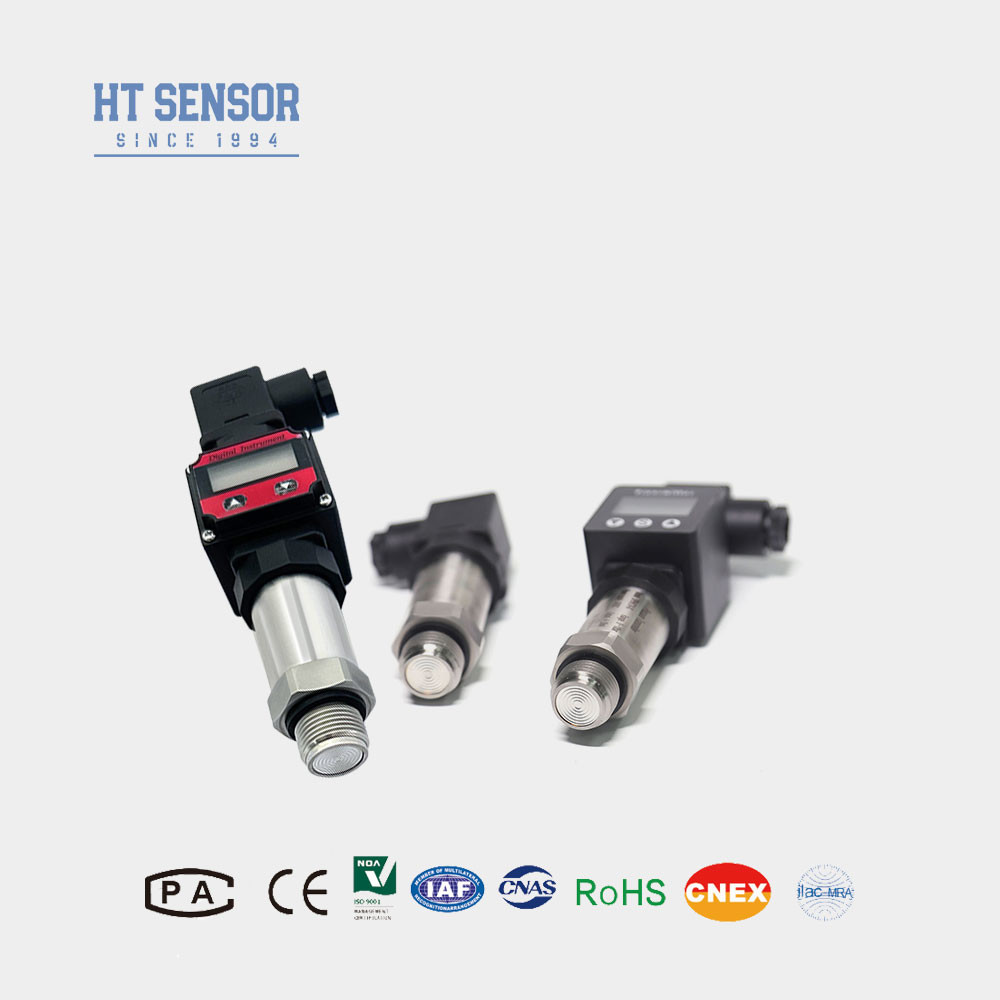

BPHT24-IX basınç verici
Akış diyaframının tanıtımıSanayibasınç algılayıcı verici:
BPHT24 - IX düz Flush diyafragma endüstriyel basınç algılayıcı vericisi basınç sinyalini algılar ve işleme yönelik standart bir çıkış sinyaline dönüştürmek için entegre devre kullanır.Bu basınç vericisi öncelikle yüksek sağlık standartları olan ortamlarda kullanılır, örneğin gıda ve tıbbi endüstriler, basınç ölçüm süreci sırasında ortamın performansının kirlenme nedeniyle tehlikeye girmemesini sağlamak için.Alanın basınç durumunun gerçek zamanlı izlenmesi için bir LCD veya LED alan ekranı ile eşleştirilebilir.
Ürün Özellikleribir akış diyaframı endüstriyel basınç algılayıcı verici:
1Çeşitli basınç arayüzleri seçenekleri.
2Orta ölçeklenmeyi önlemek için hijyenik uygulamalar için tasarlanmıştır.
3Yüksek hassasiyetle tamamen paslanmaz çelik yapısı.
4Temizlenmesi kolay, ekran.
Başvurularbir akış diyaframı endüstriyel basınç algılayıcı verici:
1. 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
2Çevre koruma ve kimyasal endüstriler için idealdir.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4Tıbbi, biyofarmasötik ve gıda hijyeni endüstrilerinde kullanılmak için çok uygundur.
Performans parametreleribir akış diyaframı endüstriyel basınç algılayıcı verici: | |
Ölçüm aralığı | 0~10Kpa...~20MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~0.2kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
Sipariş ipuçları |
1Ürünü seçerken, lütfen test ortamının ürünle temas halindeki malzemeyle uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlı bir verici sipariş ederken, verici güç kaynağı 20VDC'den az olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurulması ve hem ürünün hem de güç kaynağının uygun şekilde topraklanmasını sağlamak önerilir.
5Flüor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'nin altına düşerse, bunun yerine EPDM O halkaları seçilmelidir.
6. Varsayılan olarak yalıtımsız kablo; gerekirse, seçilecek üç malzeme türü vardır. Özel talimatlar yoksa, polietilen kablo malzemeleri kullanılır.Lütfen sipariş formunda gerekli olan herhangi bir alternatif kablo malzemesini belirtin..
7Güçlü titreşim, ani darbe kuvveti veya yoğun elektromanyetik veya RF müdahalesi gibi özel gereksinimler varsa, lütfen bize bildirin ve siparişinizde belirtin.
Sipariş Rehberi | ||||||||
BPHT24 | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IX | Basınç Göndericisi | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
T | Yüksek sıcaklığa dayanıklı basınç verici | |||||||
Ölçüm aralığı | 0~35Kpa...~20MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
