Model: | BP93420-I | arz: | 12-32VDC |
---|---|---|---|
Çıkış: | 4-20mA /0.5-4.5Vdc | İplik: | G1/4 veya özel |
Kompanzasyon Sıcaklığı: | 0-70 ℃ | Aralık: | 10kpa~40mpa |
Ev materyalleri: | 304S.S 316L S.S. | Doğruluk: | %0,25FS %0,5FS |
Medya Uyumluluğu: | Hava, Su, Yağ | Medya sıcaklığı: | -20°C~85°C |
Vurgulamak: | Paslanmaz çelik endüstriyel basınç sensörü,G1/4 Endüstriyel Basınç Sensörü,G1/2 Endüstriyel Basınç Algılayıcı |

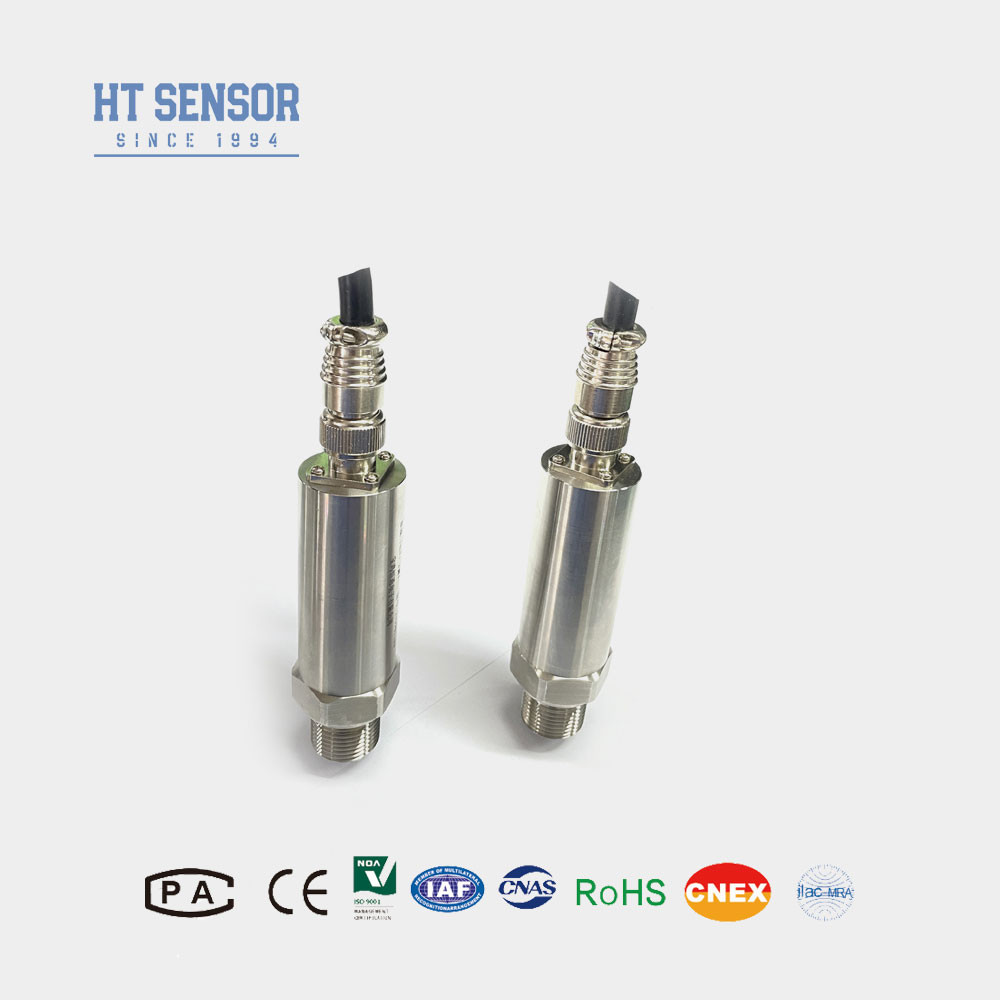

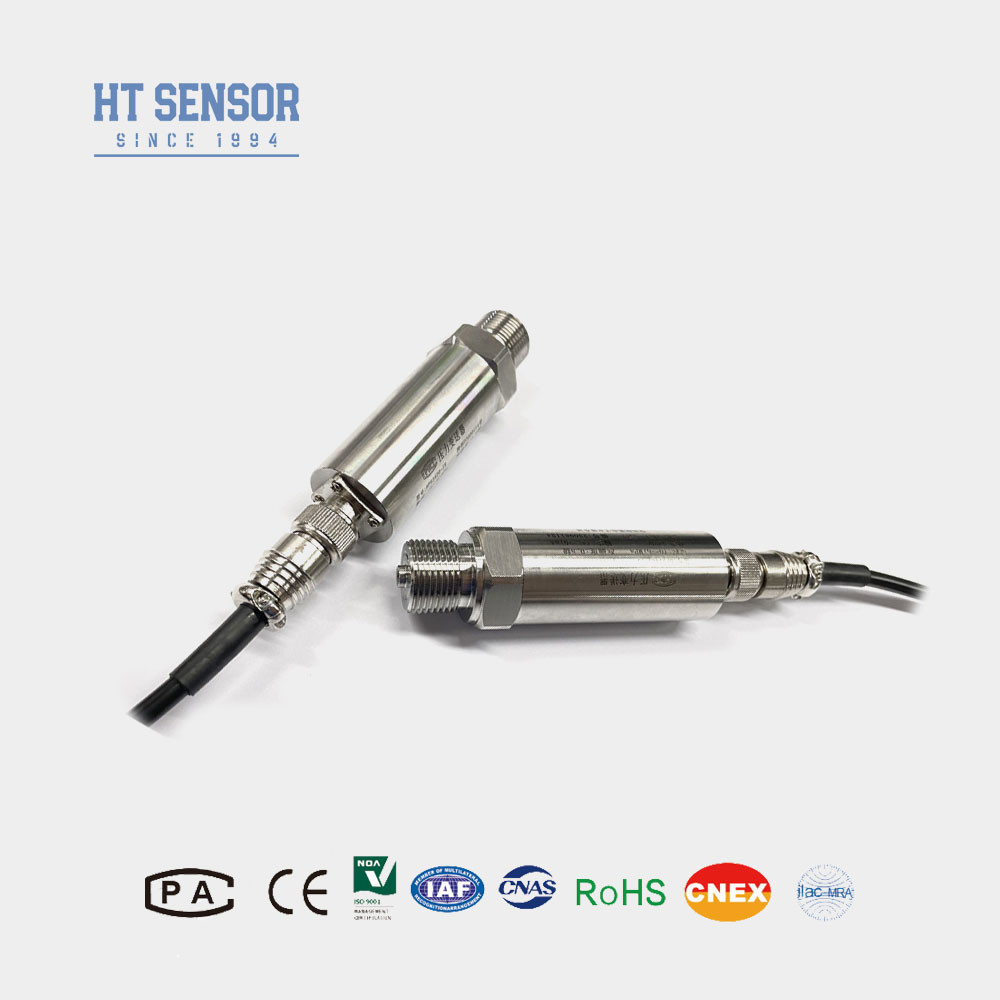

Paslanmaz Çelik Endüstriyel Basınç Algılayıcı Göndericisi G1/4 G1/2 4-20mA
BP93420IB Basınç Göndericisi
Endüstriyel basınç algılayıcı ileteçinin tanıtımı:
BP93420-I Difüzyonlu Endüstriyel Silikon Basınç Algılayıcı iletici, doğruluğu ve güvenilirliği ile bilinen çok yönlü bir enstrümandır.Sensör geniş bir ölçüm aralığına sahiptir ve farklı basınç seviyelerinde çeşitli uygulamalarda kullanılabilir..
Ürün Özellikleriendüstriyel basınç algılayıcı verici:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri.
2Kompakt ve hafif tasarım.
3Sıfır ve tam ölçek ayarlanabilir.
4Yüksek hassasiyetli, tümü paslanmaz çelik yapısı.
Başvurularendüstriyel basınç algılayıcı verici:
1- 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü.
2Denizcilik ve havacılık endüstrilerinde uygulanır.
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Performans parametreleri: | |
Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 60MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | 0.1% FS |
Histeriz | 0.1% FS |
Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
Sıfır Noktası Sıcaklığı Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~ 0,25 kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC |
Sipariş verme ipuçları
1Ürünü seçerken, lütfen test ortamının ürünün temas kısmıyla uyumlu olduğundan emin olun.
2Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
3Fluor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'den düşük olduğunda, EPDM O tipi mühürleme halka seçilmelidir.
4. Kablo varsayılan olarak kabloya sahip değildir ve gerekirse seçim yapmak için üç çeşit malzeme vardır. Özel talimatlar yoksa, polietilen kablo malzemeleri kullanılabilir.Farklı bir kablo malzemesine ihtiyacınız varsa, lütfen sipariş formunda belirtin.
5. Güçlü titreşim, anlık darbe, güçlü elektromanyetik veya radyo frekanslı müdahale ve diğer özel gereksinimler durumunda, lütfen bize şirketimizi bildirin ve siparişte belirtin.
Sipariş Rehberi | ||||||||
BP93420XX | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
IN | Klima için özel basınç verici | IC | Yüksek sıcaklık basınç verici | |||||
IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
Ölçüm aralığı | - 0 oldu.1. . .0 ¢ 0.01...100MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ¢20mADC | S5 | 020mADC | |||||
S2 | 1 ′′5VDC | S6 | 0 ̊10VDC | |||||
S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
S4 | 010mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
