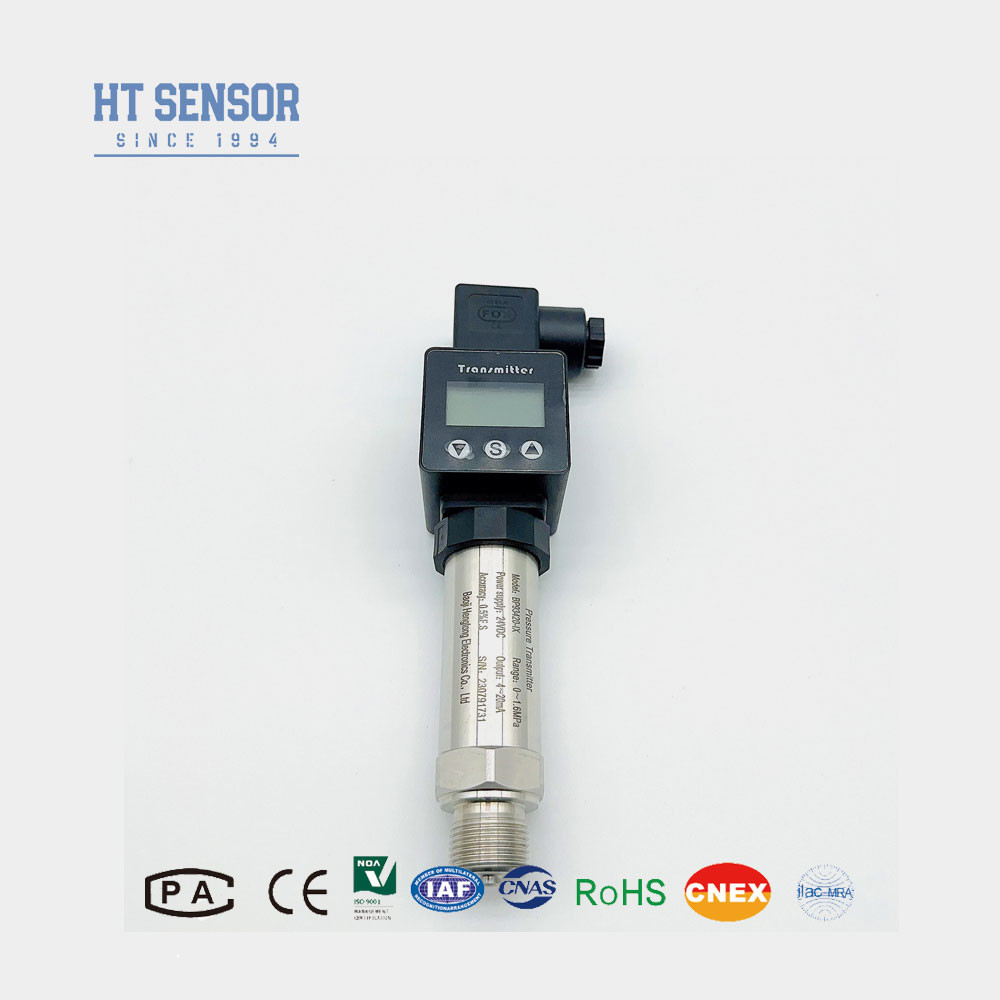

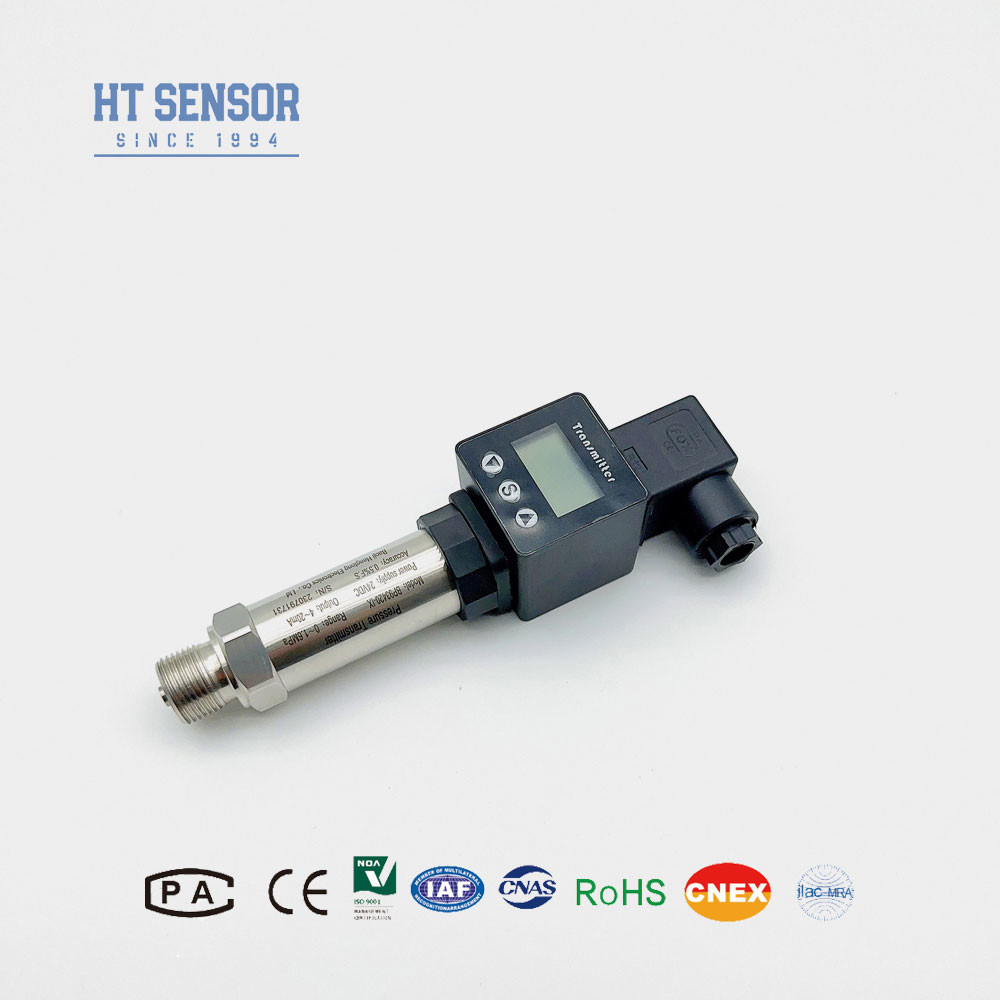

4-20mA endüstriyel basınç sensörü, aşındırıcı olmayan gaz ve sıvı ölçümü için ekranla
BP93420IX Basınç Göndericisi
Endüstriyel basınç algılayıcı ileteçinin tanıtımı:
BP93420 - IX endüstriyel silikon basınç sensörü, yayılmış silikon basınç verici çekirdeği ve kapasitif basınç verici çekirdeğine ayrılmıştır.Difüzyon silikon basınç verici güvenilir çalışma avantajları vardır, istikrarlı performans, kolay kurulum ve kullanım, küçük boyut, hafif ağırlık, yüksek performans-fiyat oranı ve çeşitli pozitif ve negatif basınç ölçümlerinde yaygın olarak kullanılabilir
Ürün Özellikleriendüstriyel basınç algılayıcı verici:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüzleri.
2Kompakt ve hafif tasarım.
3Yüksek hassasiyetli, tümü paslanmaz çelik yapısı.
Başvurularendüstriyel basınç algılayıcı verici:
1Korosif olmayan gaz ve sıvı basınç ölçümü paslanmaz çelik ile uyumludur, diyafram 316L paslanmaz çelikten yapılmıştır.
2Denizcilik ve havacılık endüstrilerinde uygulamalar.
3Petrol, kimyasal, metalürji, güç üretimi ve hidroloji gibi endüstriyel alan süreçlerinde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemleri için.
| Performans parametreleri: |
| Ölçüm aralığı |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC |
±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik |
0.1% FS |
| Histeriz |
0.1% FS |
| Uzun vadeli istikrar |
± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi |
± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi |
± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Karşılama sıcaklığı |
0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı |
-20oC~80oC |
| Depolama sıcaklığı |
-40oC~120oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
304316L |
| Diyafram malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Patlama geçirmez sınıflandırma |
Ex ia IIC T6 Ga |
| Koruma derecesi |
IP65 |
| O-ring mührü |
Fluor kauçuk |
| Ağırlık |
~ 0,25 kg |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
.
Sipariş verme ipuçları
1Ürünü seçerken, lütfen test ortamının ürünün temas kısmıyla ( paslanmaz çelik 304 veya 316L) uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlı bir verici sipariş ederken, verici güç kaynağı 20VDC'den az olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
5Fluor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'den düşük olduğunda, EPDM O tipi mühürleme halka seçilmelidir.
6. Kablolar varsayılan olarak dahil edilmez. Lütfen kabloyu sözleşmede işaretleyin, özel bir açıklama yoksa, polietilen kablo malzemesi kullanılabilir.Lütfen sipariş formunda belirtin..
7. Yüksek titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahale gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin
| Sipariş Rehberi |
| BP93420XX |
Basınç verici |
| |
Kod |
Çizelge İnşaatı |
| IB |
Genel basınç verici |
IX |
Basınç Göndericisi |
| IE |
Şoklara dayanıklı hava basınç verici |
IIC/III |
Endüstriyel Genel/ Ekran Basınç Göndericisi |
| Eğer |
Nem geçirmez basınç verici |
IIE/IIIE |
Genel / Ekran Basınç Göndericisi |
| IN |
Klima için özel basınç verici |
IC |
Yüksek sıcaklık basınç verici |
| IQ/IQT |
Büyük Diyafram / Yüksek sıcaklık basınç verici |
|
|
| |
Ölçüm aralığı |
- 0 oldu.1. . .0 ¢ 0.01...100MPa |
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir. |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
| S1 |
4 ¢20mADC |
S5 |
020mADC |
| S2 |
1 ′′5VDC |
S6 |
0 ̊10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5 ∙4.5VDC |
| S4 |
010mADC |
|
|
| |
Kod |
Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri |
| |
Kod |
Elektrik bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 fiş |
| B3 |
Kapalı kablo çıkışı |
| B4 |
2088 Endüstriyel kabuk |
| B5 |
2088 Ekranlı Endüstriyel Kaplama |
| B6 |
Diğerleri |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
