Model NO.: | BP93420-IQ | Koruma derecesi: | IP65 |
---|---|---|---|
Ev materyalleri: | 316LS.S veya 304S.S. | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Ticari marka: | HT sensörü | Kaynağı: | Baoji, Çin |
HS kodu: | 9026201090 | Türü: | Endüstriyel Basınç Algılayıcı Göndericisi |
Yapı tipi: | Yayılmış Silikon Basınç Algılayıcı | Basınç aralığı: | -100kPa...0kPa ~35kPa...3.5MPa |
Vurgulamak: | 4-20mA endüstriyel basınç sensörü,BP93420-IQ Endüstriyel Basınç Sensörü,4-20mA Çıkış Basıncı Değiştiricisi |

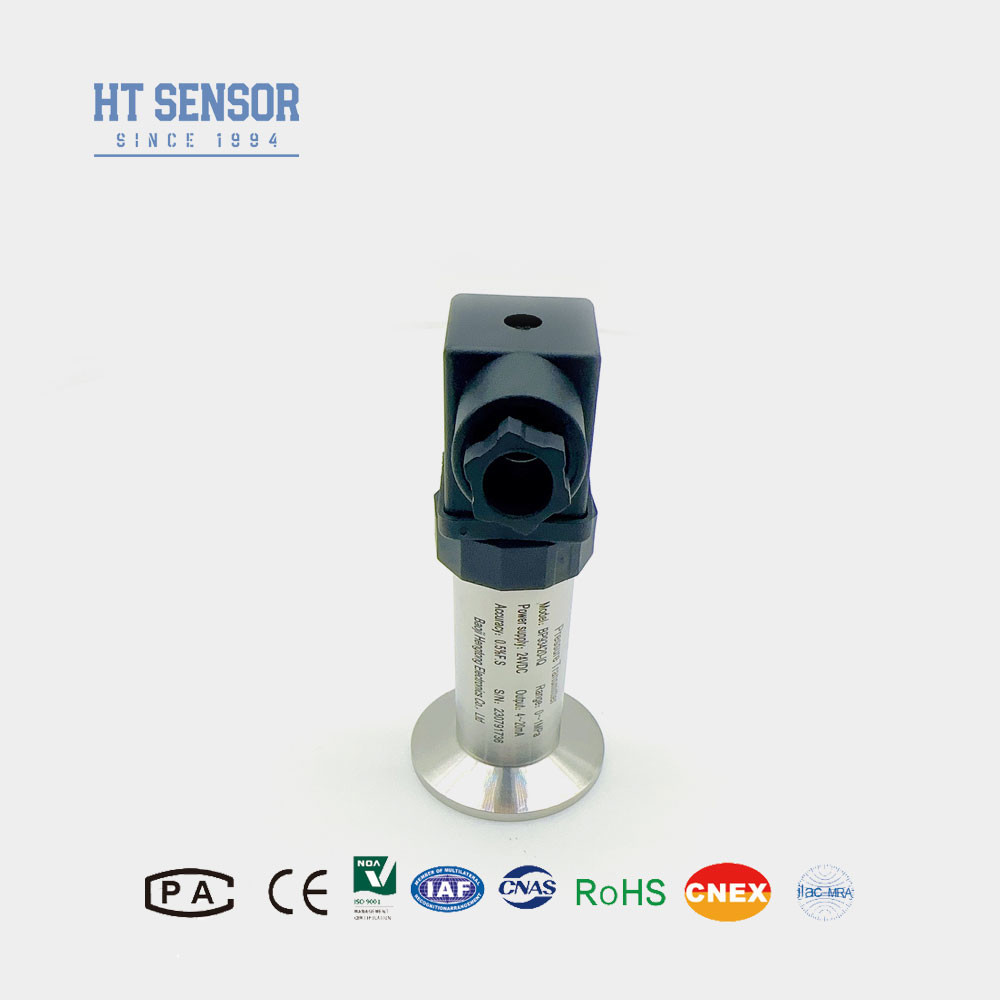

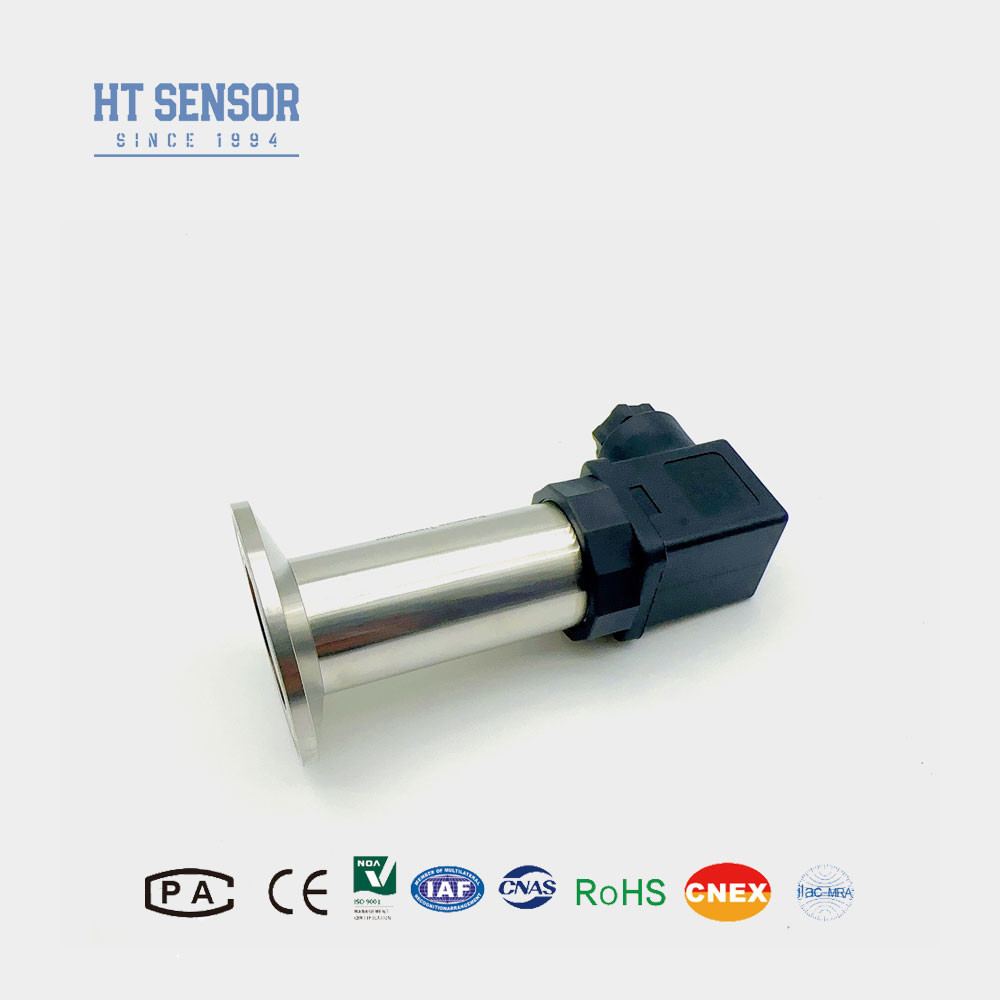

BP93420-IQ akış diyaframı endüstriyel basınç sensörü iletici düz filmli sıkıştırılmış basınç iletici kullanır.viskoz ortamlarda ve özel uygulamalarda basınç ölçümü için güvenilir bir yöntem sunuyorKaynaklı mühürleme yalıtım filmi cihazı, çeşitli süreç bağlantı yapılarına sahiptir ve yüksek viskozite ve kristal ortam ölçümleri için uygundur.Bu ürünler gıda sektöründe yaygın olarak kullanılmaktadır., sağlık, kağıt ve diğer endüstriler.
B P93420-IQ ürünü öncelikle viskoz ortamların basıncını ölçmek için tasarlanmıştır. Sensörün düz film yapısı, viskoz sıvılarda tıkanmayı, ölçeklenmeyi ve hijyenik olmayan koşulları önler.Klem tip sensör bağlantı arayüzü kurulum kolaylaştırır, ve verici tıbbi, gıda, tekstil ve diğer alanlarda otomatik gaz ve sıvı basıncı ölçümü ve kontrolü için yaygın olarak kullanılabilir.
Ürün ÖzellikleriArınmış diafragma Endüstriyel basınç sensörü:
1Geniş ölçüm aralığı -100kpa035kpa3.5Mpa, 50.4mm sıkıştırma basınç arayüzü.
2Çoklu çıkış sinyali seçenekleri.
3Yüksek hassasiyetli, çoklu aseptik süreç bağlantısı.
Başvurularbir akış diyaframı endüstriyel basınç sensörü:
1. 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
2. tıbbi, biyofarmasötik ve gıda hijyen endüstrileri steril işleme.
3Kağıt ve kimyasal endüstrilerinde, ayrıca kanalizasyon suyu seviyesi ve içecek kutuları basınç ölçümleri için kullanılır. Hidrolik ve pnevmatik kontrol sistemleri için uygundur.
Performans parametreleribir akış diyaframı endüstriyel basınç sensörü | |
Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | ≤0,1% FS |
Histeriz | ≤0,1% FS |
Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
Koruma derecesi | IP65 |
Ağırlık | ~0.2kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC |
Sipariş ipuçları |
1Bir ürünü seçerken, lütfen test edilen ortamın ürünün temas kısmı ile uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital bir ekran içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı olan bir verici sipariş ederken, verici güç kaynağı 20VDC'den daha düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için,Kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir..
5Fluor kauçuk o halkaları - 20 °C ~ 250 °C için nominal çalışma sıcaklık aralığı. Çalışma sıcaklıkları - 20 °C'nin altına düştüğünde, EPDM O tipi mühürleme halkaları seçilmelidir.
6. Kablo kablosu yoktur. Kabloya ihtiyacınız varsa, seçmek için üç malzeme vardır. Belirli talimatlar verilmezse, polyethylene kablo malzemeleri varsayılan olarak kullanılır.Farklı kablo malzemeleri gerekirse, lütfen sipariş formunda belirtin.
7.Güçlü titreşim, anlık darbe, güçlü elektromanyetik veya radyo frekanslı müdahale gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişinizde belirtin.

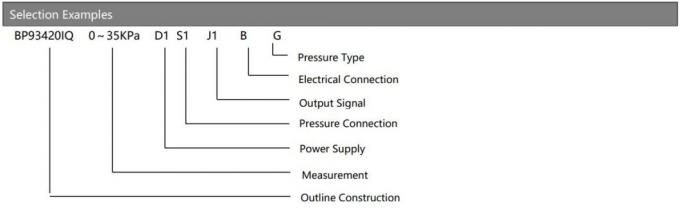

Sipariş Rehberi | ||||||||
BP93420XX | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
IN | Klima için özel basınç verici | |||||||
IC | Yüksek sıcaklık basınç verici | |||||||
IQ1/IQ2 | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl? İndirim var mı?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, ağ yoluyla uzaktan talimat her zaman mevcuttur.
