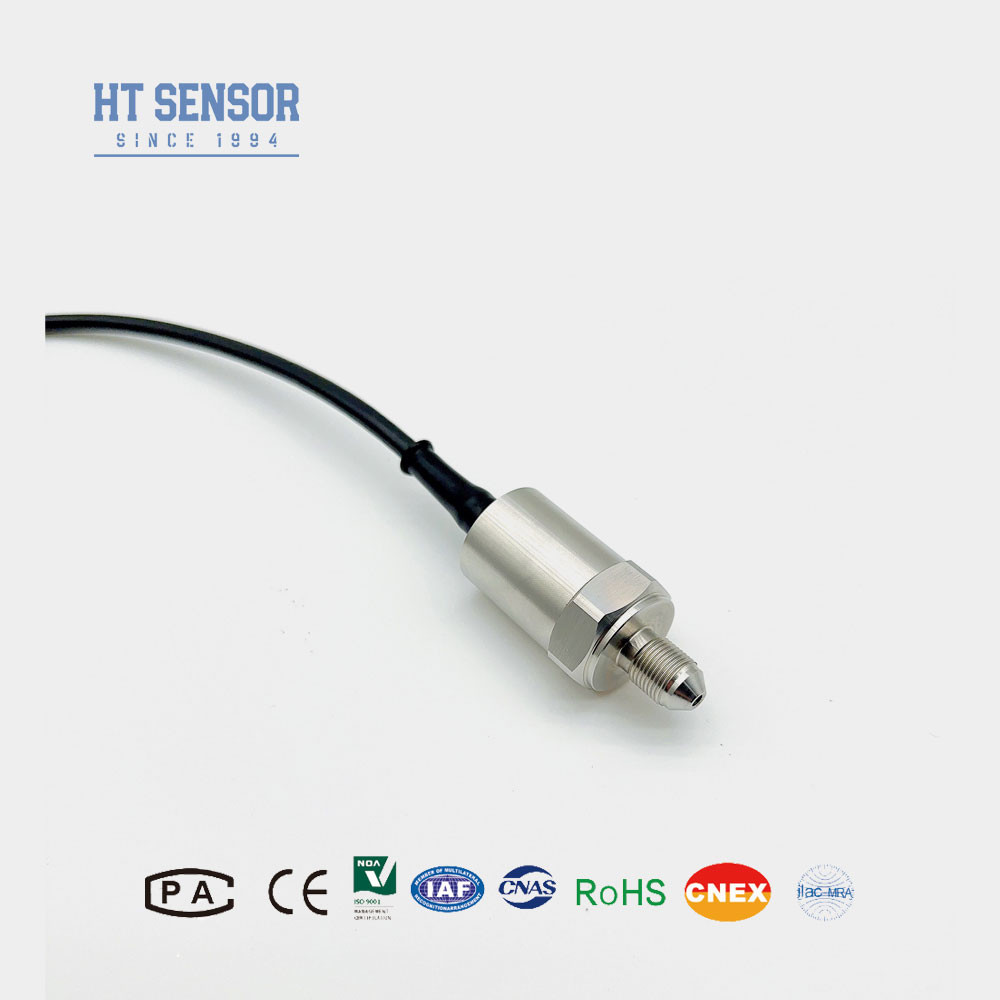

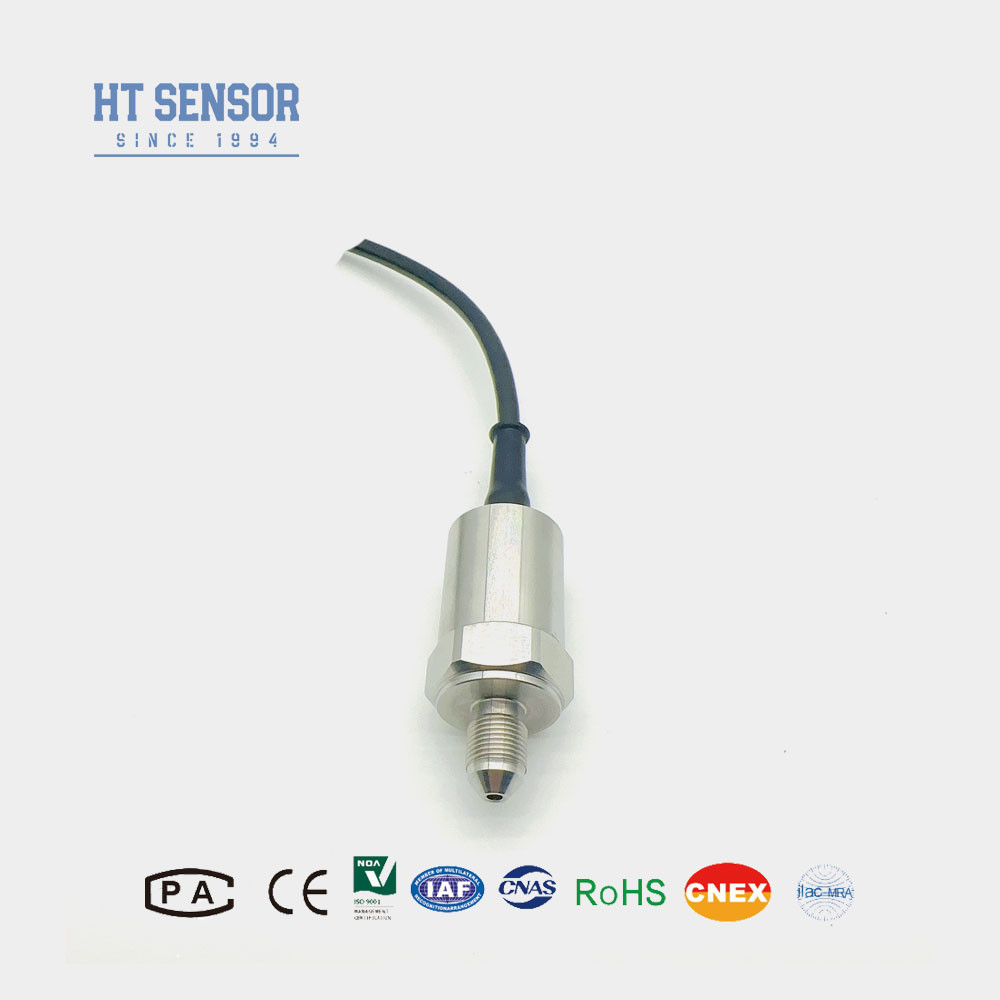

BP9325 Hidrolik ve Pnömatik Kontrol Sistemleriyle Silikon Piezoresistif Basınç Sensörü
Product Details
| Model NO.: | BP9325 | Ev materyalleri: | Paslanmaz çelik |
|---|---|---|---|
| Çalışma sıcaklığı: | -20℃ ila +80℃ | Güç kaynağı: | 10V/1.5mA |
| Basınç aralığı: | 0-10kpa~60MPa | Ip derecesi: | IP65 |
| Sinyal Çıkışı: | mv sinyali | Bağlantı Tipi: | Kablolu |
| Garanti: | 2 yıl | Türü: | Dağınık Silikon Piezodirençli |
| Vurgulamak |
Silikon Piezoresistive Basınç Sensörü,Hidrolik Kontrol Silikon Piezoresistive Basınç Sensörü,Pnömatik Kontrol Silikon Piezoresistive Basınç Sensörü |
||
Product Description
Silikon endüstriyel basınç sensörünün tanıtımı:
BP9325 silikon piezoresistif basınç sensörü, yayılmış bir silikon elementi kullanan son derece kararlı bir sensördür.Sensör, ortamın diferansiyel basıncını 316L izolasyon diyafragması ve silikon yağı ile silikon diyafragmaya ileterek ölçer.Yayılmış silikon elementi, hem sıvıların hem de gazların basıncını doğru bir şekilde ölçmek için piezoresistif etkisini kullanır.Çeşitli uygulamalar için popüler bir seçim yaparYüksek duyarlılık ve düşük güç tüketimi sunar, bu da enerji tasarruflu ve pil ile çalışan cihazlar için mükemmel hale getirir.
Ürün ÖzellikleriSilikonlu endüstriyel basınç sensörü:
1Gelişmiş teknoloji ve 316L paslanmaz çelik kabuk kullanıyor.
2. tam titanyum ve Hastelloy diafragması gibi.
3Sıcaklık telafi ve sıfır noktası düzeltmesi için kalın film devreleri kullanır.
4Yüksek güvenilirlik, tekrarlanabilirlik ve istikrar.
BaşvurularSilikonlu endüstriyel basınç sensörü:
1• 316L paslanmaz çelik ile korozif olmayan gazların ve sıvıların basıncını ölçmek için uygundur.
2Hidrolik ve pnevmatik kontrol sistemleri.
3Süreç kontrolü.
Temel şartSilikonlu endüstriyel basınç sensörü:
1Güç kaynağı: ≤2mADC (tipik değer 1.5mADC)
2Giriş impedansı: 2.5KΩ~6KΩ
3Çıkış impedansı:2.5KΩ~6KΩ
4Elektriksel bağlantı: Altın kaplama Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller.
| Performans parametreleri: | |||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Kapalı (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~0.2kg | ||||
| Parametreler aşağıdaki koşullar altında test edilir: Sürekli akım 1,5mA ve ortam sıcaklığı 25°C | |||||
Not:
1Montaj sırasında, istenen hava sıklığını elde etmek için algılayıcı elemanın boyutu ile verici koruması arasındaki uygunluğa dikkat edin.
2Montaj sırasında, sensörün dikey olarak hizalandığından emin olun ve tazminat plakanın sıkışmasını veya hasar görmesini önlemek için eşit bir şekilde basın.
3Ölçülen ortam, algılama elemanı diyaframının ve kabının (316L) malzemesiyle uyumlu olmalıdır.
4Sensör diyaframına basmak için keskin nesneler kullanmayın, çünkü diyaframın deformasyonuna veya delinmesine neden olabilir ve algılama elemanına zarar verebilir.
5Basınç sensörünün havalandırma tüpü atmosfere açık tutulmalıdır.
6- Pin kablolarında değişiklikler varsa, hassasiyet için algılama elemanının taşıdığı etiketi takip edin.
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl? İndirim var mı?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
