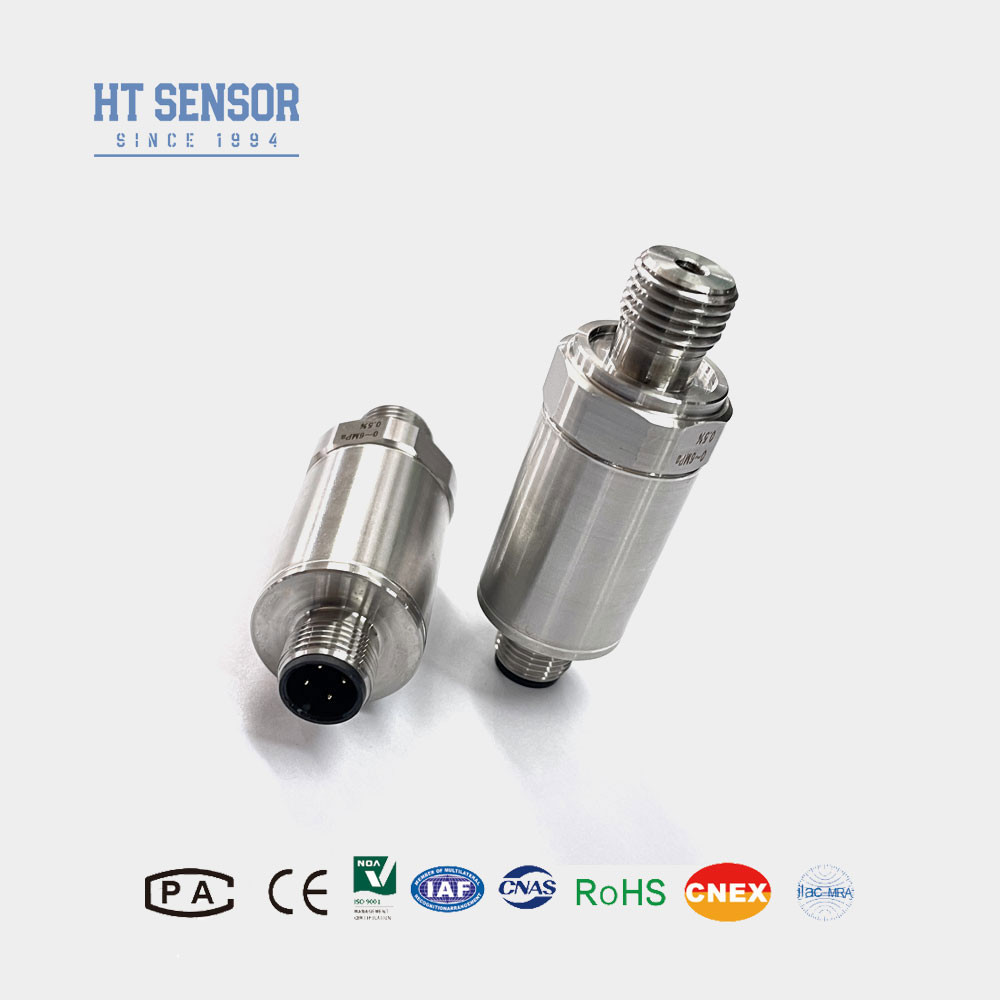

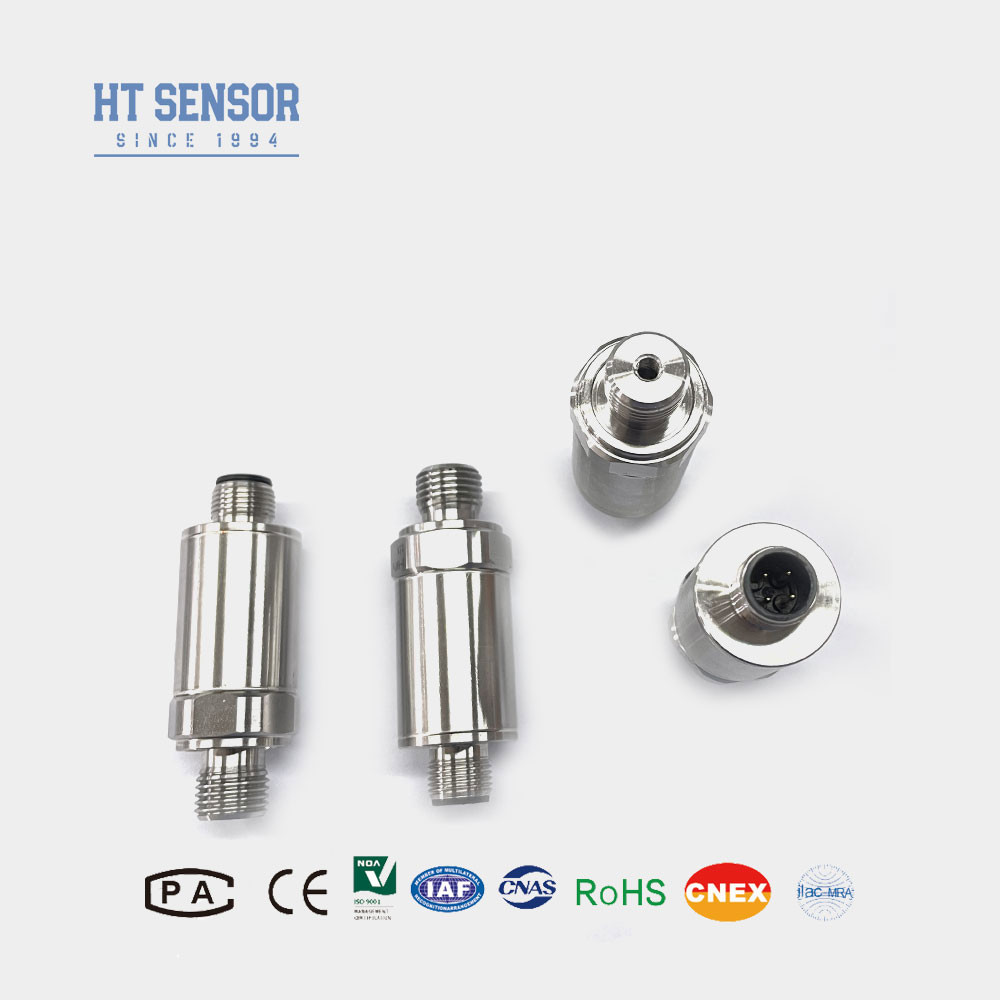

BP156 mini Endüstriyel basınç sensörü, kompakt bir çubuk şeklindeki basınç verici.ve sıcaklık tazminatına maruz kalır., dijital devre düzeltmesi ve sinyal koşullaması standart endüstriyel uygulamalar ve ağ sinyalleri çıkış için.Süreç doğrulama ve sertleştirme, döngüsel yükleme stres hafifletme, yaşlanma, istikrar ve güvenilirliği sağlamak için çevresel simülasyon testi.
Ürün ÖzellikleriMini Endüstriyel basınç sensörüGöndericisi:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı.
2Kompakt ve hafif tasarım.
3.Yüksek hassasiyet, tümü paslanmaz çelik yapısı.
BaşvurularMini Endüstriyel basınç sensörüGöndericisi:
1- 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü.
2Denizcilik ve havacılık endüstrilerinde uygulanır.
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Performans parametreleri Mini Endüstriyel basınç sensörüGöndericisi: |
| Ölçüm aralığı |
0kPa ~ 10kPa...20MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC |
±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez |
0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar |
± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
| Sıfır Noktası Sıcaklığı Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı |
2.4Khz |
| Karşılama sıcaklığı |
0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı |
-20oC~80oC |
| Depolama sıcaklığı |
-40oC~120oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
304316L |
| Diyafram malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Patlama geçirmez sınıflandırma |
Ex ia IIC T6 Ga |
| Koruma derecesi |
IP65 |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Seçim ÖrnekleriMini DIN basınç verici sensörü |
-
Not:
1Bir ürünü seçerken, lütfen test edilen ortamın ürünün temas kısmı ile uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital bir ekran içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı olan bir verici sipariş ederken, verici güç kaynağı 20VDC'den daha düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için,Kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir..
5Fluor kauçuk o halkaları - 20 °C ~ 250 °C için nominal çalışma sıcaklık aralığı. Çalışma sıcaklıkları - 20 °C'nin altına düştüğünde, EPDM O tipi mühürleme halkaları seçilmelidir.
6. Kablo varsayılan kablo ile birlikte gelmez. Eğer kabloya ihtiyacınız varsa, seçmek için üç malzeme vardır. Eğer özel talimatlar verilmezse,Polietilen kablo malzemeleri varsayılan olarak kullanılacak.Farklı kablo malzemeleri gerekirse, lütfen sipariş formunda belirtin.
7.Güçlü titreşim, anlık darbe, güçlü elektromanyetik veya radyo frekanslı müdahale gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişinizde belirtin.
| Sipariş Rehberi |
| BP15X |
Analog basınç verici |
| |
Kod |
Çizelge İnşaatı |
| 5 |
Packard fişleri |
6 |
Kapalı Doğrudan Çıkış Kablosu 1,5 metre |
| 7 |
Mini Hirschmann Bağlantısı |
8 |
Büyük Hirschmann Bağlantısı |
| |
Ölçüm aralığı |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
veya MPa |
X: Gerçek ölçüm aralığını gösterir |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri ((¢50.4 Flanş) |
| |
Kod |
Elektrik bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kablo Kapalı Çıkış 1,5 metre |
| B4 |
Diğerleri |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
C: Basınç sensörümüzün vericileri yüksek hassasiyet, dayanıklılık ve mükemmel performansla özelleştirme seçeneği ile karakterize edilir.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz OEM ve ODM hizmetlerimiz aracılığıyla belirli ihtiyaçları karşılamak için ürünleri uyarlayabilirler.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebiliyor.Pürüzsüz üretim ve teslimat programı için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller genellikle 5 ~ 8 iş günü teslim süresi vardır, özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl? İndirim var mı?
C: Toplu siparişler veya uzun vadeli ortaklıklar için indirimlerle rekabetçi fiyatlar sunuyoruz.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Ürünlerimiz nakliye tarihinden itibaren 24 aylık bir garanti ile birlikte gelir ve satış sonrası hizmetimiz, PC ağı üzerinden uzaktan talimat desteği ile birlikte 24 saat içinde hızlı yanıtlar sağlar.
