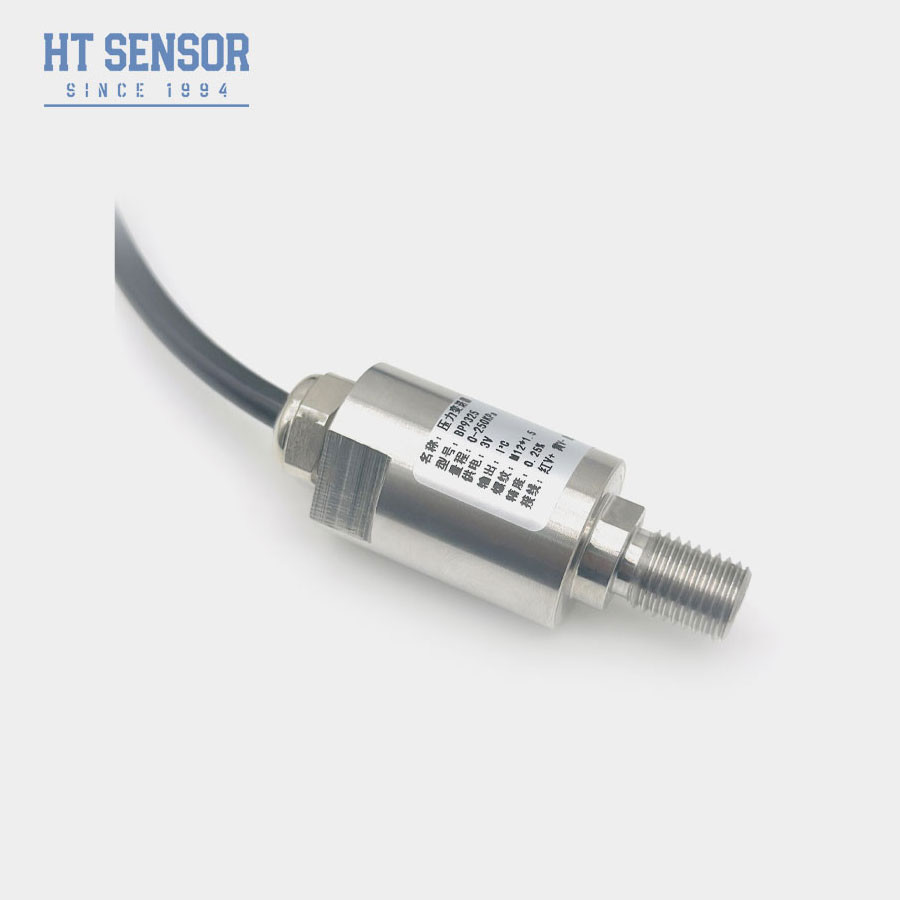

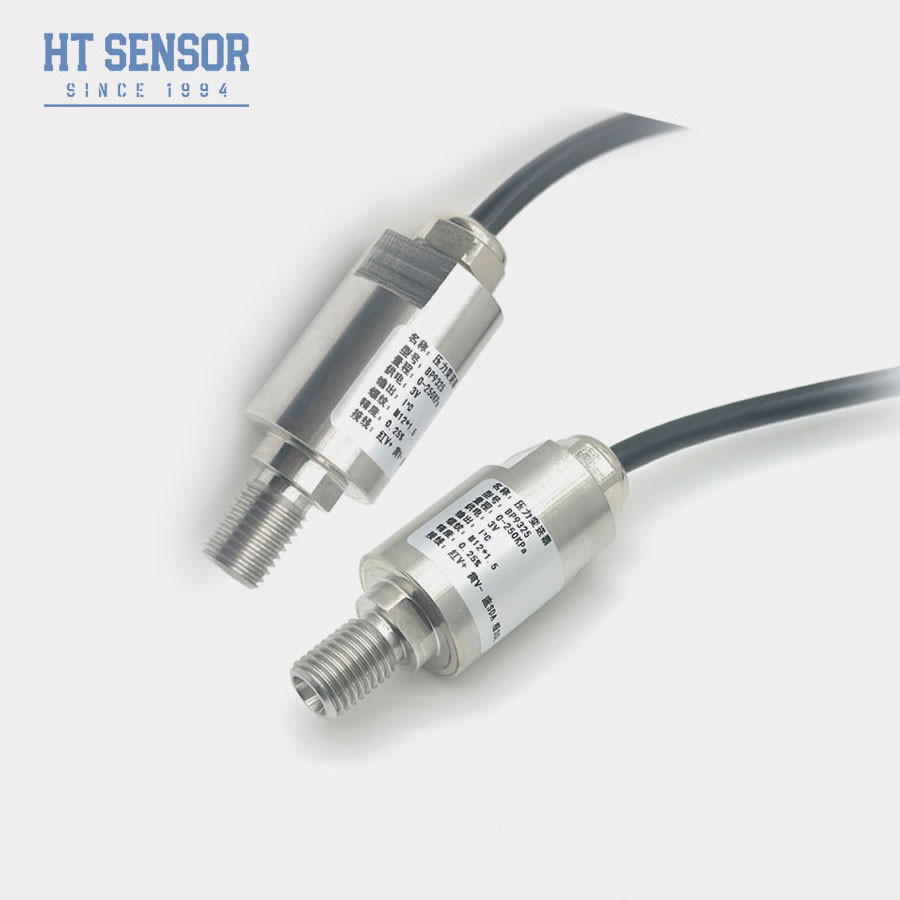

BP9325 Silikon Endüstriyel Basınç Sensörü I2C Çeşitli Uygulamalar için Çözüm Basınç Göndericisi
Product Details
| Model NO.: | BP9325 | Ev materyalleri: | Paslanmaz çelik |
|---|---|---|---|
| Çalışma sıcaklığı: | -20℃ ila +80℃ | Güç kaynağı: | 3-3.6V |
| Basınç aralığı: | 0-10kpa~60MPa | Ip derecesi: | IP65 |
| Sinyal Çıkışı: | I2C (Basınç, Sıcaklık) | Bağlantı Tipi: | Kablolu |
| Garanti: | 2 yıl | Türü: | Dağınık Silikon Piezodirençli |
| Vurgulamak |
BP9325 Endüstriyel Basınç Algılayıcı,I2C Endüstriyel Basınç Sensörü,Silikon Endüstriyel Basınç Sensörü |
||
Product Description
BP9325 Silikon Endüstriyel Basınç Algılayıcı I2C Çeşitli Uygulamalar için Çıktı
Silikon endüstriyel basınç sensörünün tanıtımı:
HT19F-I2C basınç sensörü, şirketimiz tarafından geliştirilen HT serisi silikon piezoresistive yağ çekirdeğini sinyal ölçüm unsuru olarak kullanır.ve sinyal işleme devresi paslanmaz çelik koruma yerleştirilmiştir. Sensör sinyalini standart bir çıkış IIC sinyaline dönüştürün. Sıkı test ve yaşlanma taramasından sonra, ürünün istikrarlı ve güvenilir bir performansı vardır.
Ürün Özellikleriendüstriyel basınç sensörü:
- • Ekonomik ve küçük boyut
- • Aralık -100kPa... 0 ~ 35kPa... 3.5 MPa... 100 MPa
- • Ölçüm basıncı tipi, mutlak basınç tipi
- • Basınç ve sıcaklık elde etmek için ikili 24 bitlik ADC'ler
- • Standart I2C iletişim protokolü
- • Tüm paslanmaz çelik 316L malzemesi
BaşvurularSilikonlu endüstriyel basınç sensörü:
- Endüstriyel süreç kontrolü.
- Sıvı seviyesi ölçümü.
- Akıllı basınç ölçüm cihazı.
- Gaz ve sıvı basıncı ölçümü.
- Tıbbi ekipman.
- Nesnelerin interneti.
Temel şartSilikonlu endüstriyel basınç sensörü:
- Güç kaynağı: 3.0-3.6VDC
- Çıktı: I2C (basınç, sıcaklık)
| Endüstriyel basınç sensörünün performans parametreleri: | |||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Mühürlü ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | ||
| Performans parametreleri | Birim | ||
| Güç kaynağı: | 3.0'dan 3'e.6 | V DC | |
| Çıkış sinyali: | Dijital I2C (basınç, sıcaklık) | ||
| Sürekli çalışma akımı: | <3 | mA DC | |
| sıcaklık doğruluğu: | ±2 (öntanımlı olarak sıcaklık çıkışı yoktur, sıcaklık çıkışı özelleştirilmelidir) | °C | |
| Basınç doğruluğu: | ±0,2 (±0,5 @35kPa) | % FS | |
| İzolasyon direnci: | 50MΩ@50V DC | ||
| İzolasyon gücü: | 50Hz, 500V AC | ||
| Çalışma sıcaklığı: | -30 ~ 80 | °C | |
| Depolama sıcaklığı: | -40 ~ 80 | °C | |
| Aşırı yükleme: | 1.5 katı tam ölçekli basınç veya 110MPa minimum değerdir. | ||
İletişim protokolü
BP9325 dış dünya ile iletişim kurmak için I2C otobüs protokolünü kullanır. Tüm veri iletişimi MSB'de başlar ve varsayılan 7 bit I2C cihaz adresi 0x78'dir.ve ana cihaz aşağıdaki biçimlerde komutları kullanarak onunla iletişim kurabilir.
HT19F-I2C dijital çıkışa ayarlandığında (I2C 0xAC komutunu kullanarak), B[23:0] üçe bölünecektir
Her bayt ayrı ayrı çıkarılır ve kullanıcı bunu aşağıdaki formülü kullanarak kolayca yüzdelere dönüştürebilir:
Kalibre edilmiş verilerin 5 baytını okumak için 0xAC'nin I2C komutunu kullanırken, sıcaklık bilgileri son iki bitten oluşur.ve kullanıcı kolayca aşağıdaki formülü kullanarak gerçek sıcaklığa T-değeri dönüştürebilir Derece değeri.
Not: Varsayılan köprü% 10 ~% 90'dır, sensör köprüsünün sıfır noktası% 10'a karşılık gelir ve tam nokta doğrudur. Değer% 90'dır. Sensörün varsayılan olarak herhangi bir sıcaklık çıkışı yoktur.Sıcaklık çıkışı özelleştirilmelidir.
| Sipariş ipuçları |
1Çekirdek boyutu ve iletici ev arasında uyum için dikkat edin montaj sırasında
Gerekli hava sıklığı
2. Evin montajı sırasında, dik olarak hizalandığından emin olun ve dengeleme plakanın sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
