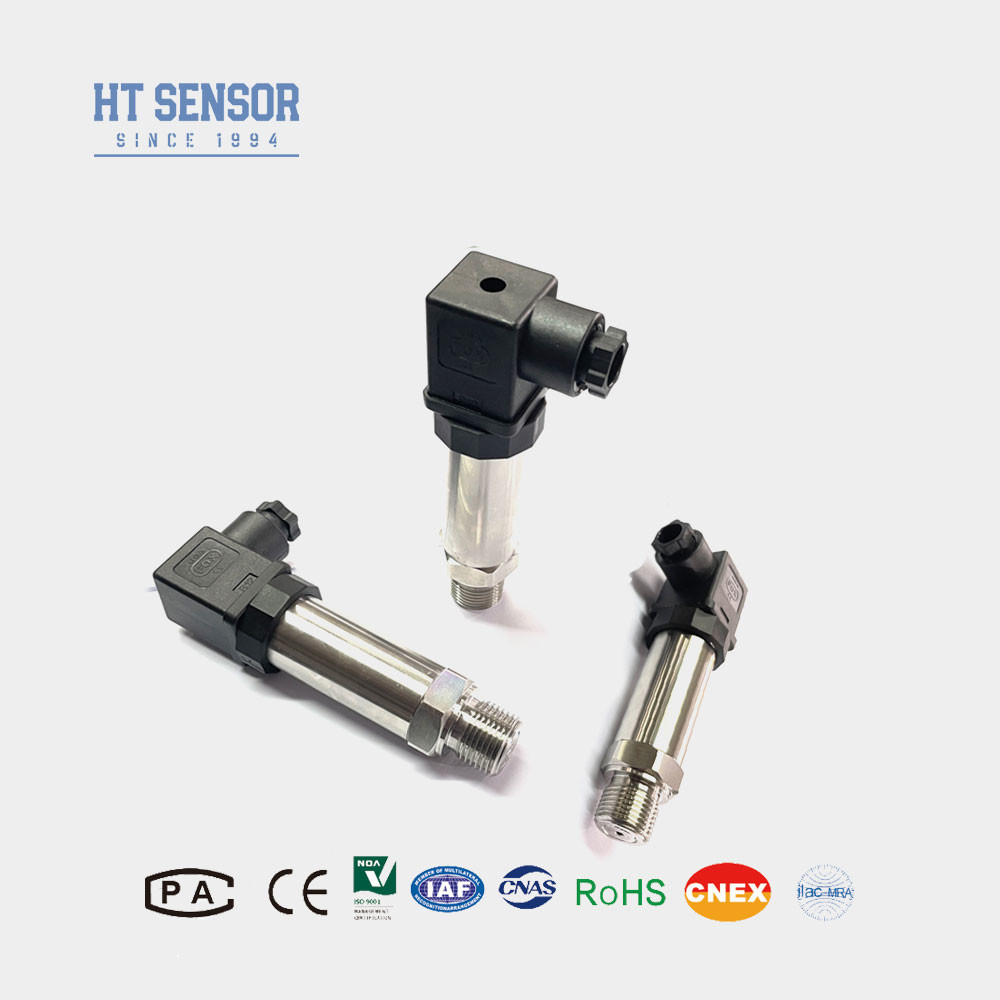

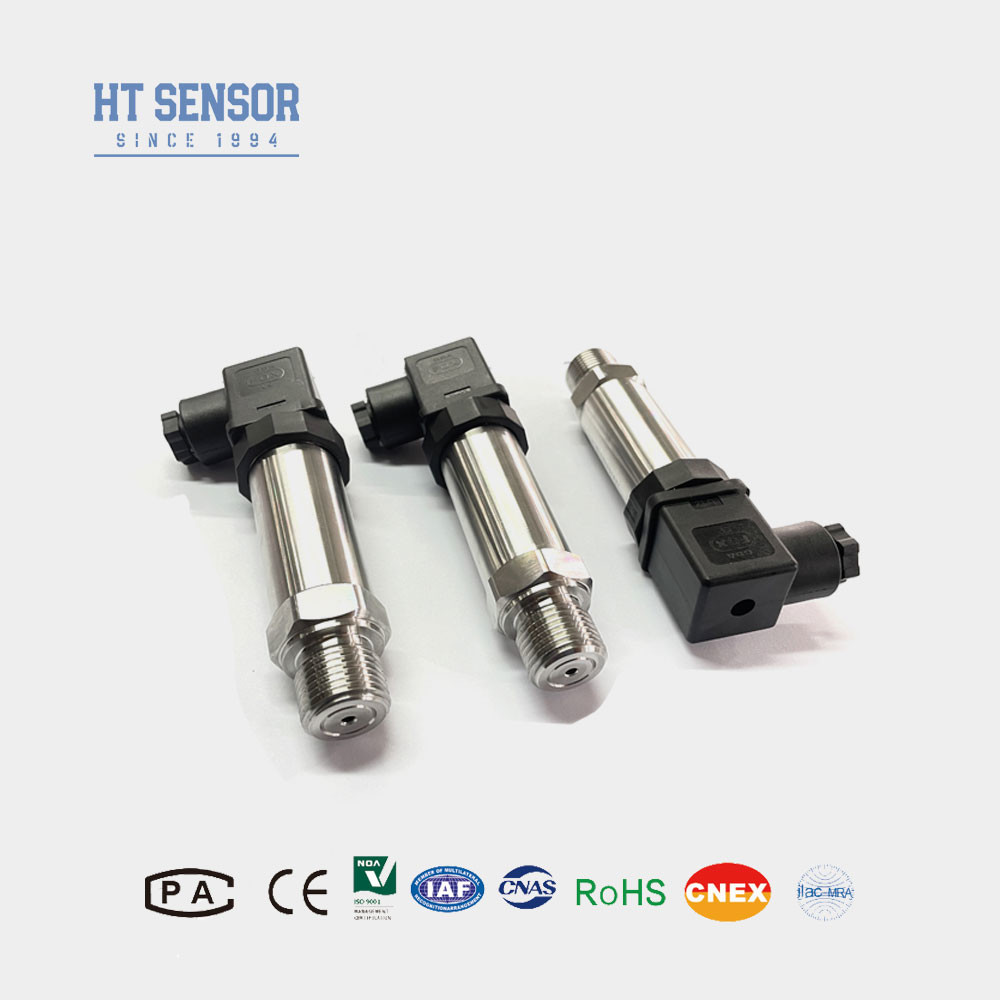

BP93420IB Basınç Göndericisi
Endüstriyel basınç algılayıcı dönüştürücüsünün tanıtımı:
Kaynatılmış BP93420IB endüstriyel basınç sensörü, aşındırıcı olmayan gazları ve sıvıları ölçmek için tasarlanmıştır.Sinyal ölçüm elementi olarak HT serisi diffuz silikon izole yağ dolu çekirdek kullanırPaslanmaz çelik sensörü gaz geçirmez bir kaynakla mühürlenmiştir.ve sinyal işleme devresinin PCB'si, sensör sinyalini standart bir çıkış sinyaline dönüştürmek için paslanmaz çelik kabın içine yerleştirilmiştir.Ürünlerimiz, çeşitli endüstriyel uygulamalarda güvenilir performans sağlamak için katı bileşen testlerine ve yaşlanma taramasına tabi tutulur.
Ürün Özellikleriendüstriyel basınç algılayıcı dönüştürücü:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri.
2Kompakt ve hafif tasarım.
3.Yüksek hassasiyet, tümü paslanmaz çelik yapısı.
Başvurularendüstriyel basınç algılayıcı dönüştürücü:
1• 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü.
2Denizcilik ve havacılık endüstrilerinde uygulanır.
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Performans parametreleriendüstriyel basınç algılayıcı dönüştürücü |
| Ölçüm aralığı |
- 100kPa... 0kPa ~ 10kPa... 20MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC |
±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik |
0.1% FS |
| Histeriz |
0.1% FS |
| Uzun vadeli istikrar |
± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi |
± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi |
± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Karşılama sıcaklığı |
0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı |
-20oC~80oC |
| Depolama sıcaklığı |
-40oC~120oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
304316L |
| Diyafram malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Patlama geçirmez sınıflandırma |
Ex ia IIC T6 Ga |
| Koruma derecesi |
IP65 |
| Ağırlık |
~ 0,25 kg |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
- Ürünü seçerken, ölçülecek ortamın temas parçalarıyla uyumlu olduğundan emin olun.
- Patlama geçirmez ürünlerin sipariş verirken dijital ekran başlıklarını içermediğini unutmayın.
- LCD veya LED ekranlı verici için güç kaynağı 20VDC'den düşük olmamalıdır.
- Güvenilir çalışmayı sağlamak için, yerinde yıldırım koruma cihazları monte edin ve ürünün ve güç kaynağının uygun şekilde topraklanmasını sağlayın.
- Fluoro kauçuklu O halkaları -20oC'den 250oC'ye kadar bir çalışma sıcaklığı aralığına sahiptir. Eğer çalışma sıcaklığı -20oC'den düşükse, bir EPDM O halka mühürü gereklidir.
- Standart olarak kablosuz, üç malzemede mevcuttur. Belirtilmemişse, polietilen kablo sağlanacaktır. Farklı ise, istenen kablo malzemesini sırada belirtin.
- Güçlü titreşim, darbe kuvveti, elektromanyetik veya radyo frekanslı müdahale gibi özel gereksinimler için, şirketimize bildirin ve siparişte belirleyin.
| Sipariş Rehberi |
| BP93420XX |
Basınç verici |
| |
Kod |
Çizelge İnşaatı |
| IB |
Genel basınç verici |
IX |
Basınç Göndericisi |
| IE |
Şoklara dayanıklı hava basınç verici |
IIC/III |
Endüstriyel Genel/ Ekran Basınç Göndericisi |
| Eğer |
Nem geçirmez basınç verici |
IIE/IIIE |
Genel / Ekran Basınç Göndericisi |
| IN |
Klima için özel basınç verici |
|
|
| IC |
Yüksek sıcaklık basınç verici |
|
|
| IQ1/IQ2 |
Büyük Diyafram / Yüksek sıcaklık basınç verici |
|
|
| |
Ölçüm aralığı |
- 0 oldu.1. . .0~0.01...100MPa |
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir. |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri |
| |
Kod |
Elektrik bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 fiş |
| B3 |
Kapalı kablo çıkışı |
| B4 |
2088 Endüstriyel kabuk |
| B5 |
2088 Ekranlı Endüstriyel Kaplama |
| B6 |
Diğerleri |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
S: Basınç sensörünüzün anahtar özellikleri nelerdir?
Cevap: Basınç sensörleri yüksek hassasiyetleri, dayanıklılıkları ve mükemmel performansları ile ünlüdür.Özel müşteri gereksinimlerini karşılamak için özelleştirme seçenekleri sunuyoruz.
S: Başvurum için özel özellikler isteyebilir miyim?
C: Evet, mühendislik ekibimiz, benzersiz ihtiyaçlarınızı karşılamak için OEM ve ODM hizmetlerimiz aracılığıyla ürünlerimizi uyarlayabilir.
S: Şu anki üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç sensörü iletici üretme kapasitesine sahiptir.Pürüzsüz üretim planlaması ve teslimatı sağlamak için satış ekibimizle önceden iletişime geçmenizi öneririz..
S: Ürünleriniz için tipik teslimat süresi nedir?
A: Standart model siparişlerinin tipik olarak teslimat süresi 5 ila 8 iş günü arasındadır, özel ürünler ise teslimat süresi değişebilir.
S: Ürünlerinizin fiyatları nasıl ve indirim fırsatları var mı?
A: Özellikle toplu siparişler veya uzun vadeli ortaklıklar için indirim potansiyeli ile rekabetçi fiyatlar sunuyoruz.
S: Hangi garanti ve satış sonrası desteği sağlıyorsunuz?
A: Tüm ürünlerimiz nakliye tarihinden itibaren 24 aylık garanti ile birlikte gelir. Ek olarak, yanıt veren satış sonrası hizmetimiz 24 saat içinde hızlı destek sağlar.PC ağı üzerinden uzaktan sorun giderme desteği de dahil olmak üzere.
