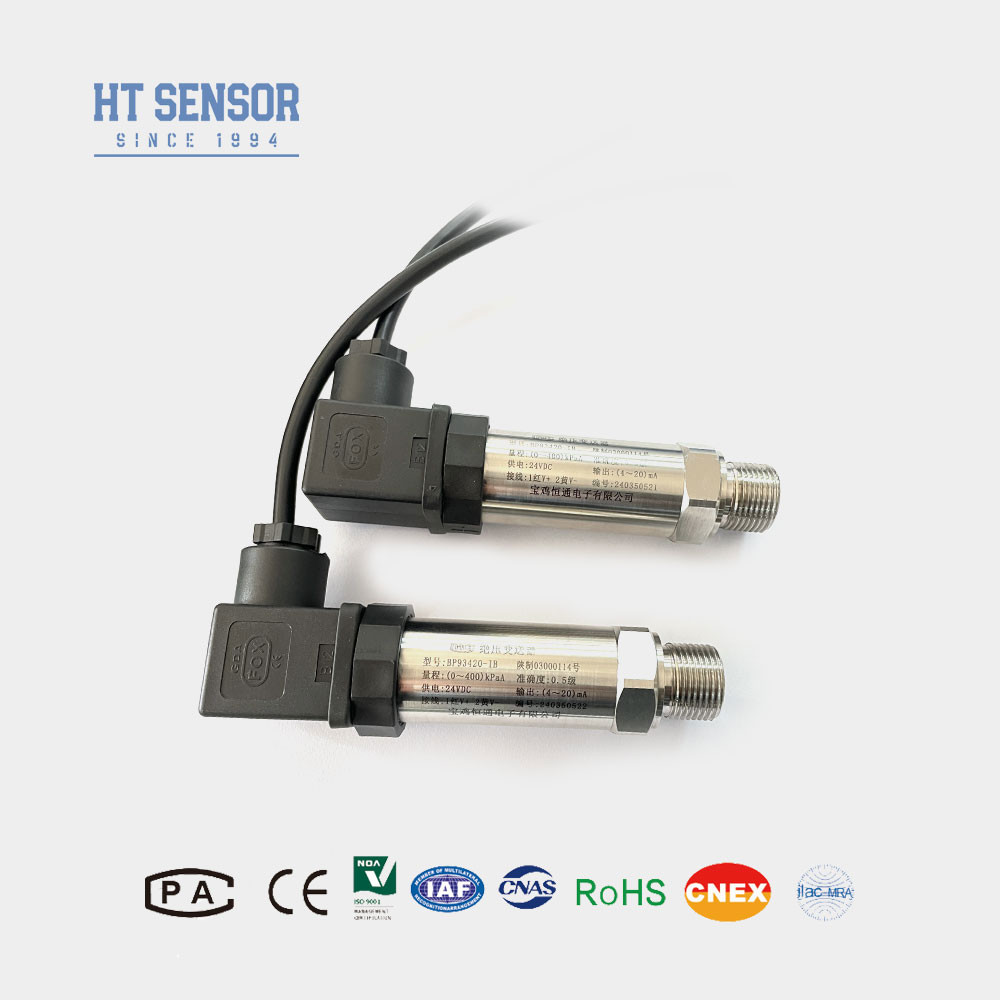

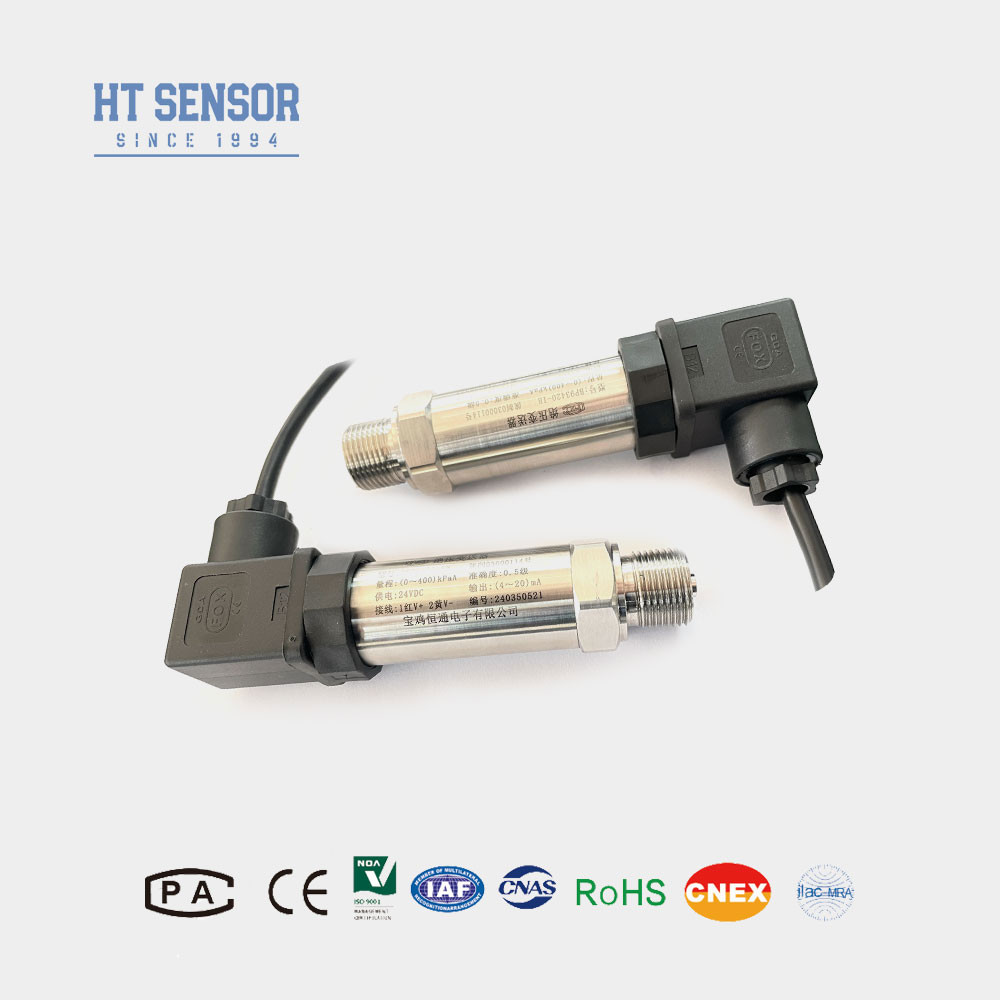

BP93420IB Basınç Göndericisi
Endüstriyel basınç algılayıcı dönüştürücüsünün tanıtımı:
BP93420IB endüstriyel basınç sensörü, koroziv olmayan gazları ve sıvıları ölçmek için uygun hale getiren kaynaklı bir tasarıma sahiptir.Temel bileşeni, sinyal ölçüm cihazı olarak hizmet veren HT serisi diföz silisiyum izole edilmiş yağla doldurulmuş bir elemanSensör paslanmaz çelikten kaplanmış ve gaz geçirmez bir kaynakla mühürlenmiştir ve sensörün çıkışını standart bir sinyale dönüştüren entegre sinyal işleme devresini içeren bir PCB içerir.Ürünlerimiz, çeşitli endüstriyel ortamlarda güvenilir çalışmayı sağlamak için kapsamlı bileşen testlerine ve yaşlanma prosedürlerine tabi tutulur.
Ürün Özellikleriendüstriyel basınç algılayıcı dönüştürücü:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri.
2Kompakt ve hafif tasarım.
3.Yüksek hassasiyet, tümü paslanmaz çelik yapısı.
Başvurularendüstriyel basınç algılayıcı dönüştürücü:
1- 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü.
2Denizcilik ve havacılık endüstrilerinde uygulanır.
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Performans parametreleriendüstriyel basınç algılayıcı dönüştürücü |
| Ölçüm aralığı |
- 100kPa... 0kPa ~ 10kPa... 20MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC |
±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik |
0.1% FS |
| Histeriz |
0.1% FS |
| Uzun vadeli istikrar |
± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi |
± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi |
± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Karşılama sıcaklığı |
0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı |
-20oC~80oC |
| Depolama sıcaklığı |
-40oC~120oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
304316L |
| Diyafram malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Patlama geçirmez sınıflandırma |
Ex ia IIC T6 Ga |
| Koruma derecesi |
IP65 |
| Ağırlık |
~ 0,25 kg |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
- 1Ürünü seçerken, müşteriler ölçülen ortam ile ürünün temas parçaları arasındaki uyumluluğu doğrulamalıdır.
- 2Lütfen, patlama geçirmez ürünlerin sipariş verirken dijital ekran başlıklarını içermediğini unutmayın.
- 3LCD veya LED ekran başlığı ile sipariş edilen vericiler için güç kaynağı 20VDC'den az olmamalıdır.
- 4Ürünün güvenilir çalışmasını garanti etmek için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve hem ürünün hem de güç kaynağının uygun şekilde topraklanmasını sağlaması önerilir.
- 5Fluoro kauçuklu O halkaları -20oC ila 250oC arasında bir çalışma sıcaklığı aralığına sahiptir. Ürünün çalışma sıcaklığı -20oC'nin altında ise, bir EPDM O halka mühürü seçilmelidir.
- 6Varsayılan kablo uzunluğu 0 m'dir ve üç malzeme seçeneğinde mevcuttur.Lütfen istekli kablo malzemesini siparişte belirtin, eğer varsayılanlardan farklıysa..
- 7.Güçlü titreşim, anlık çarpma kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için lütfen şirketimizi bilgilendirin ve siparişte belirtin.
| Sipariş Rehberi |
| BP93420XX |
Basınç verici |
| |
Kod |
Çizelge İnşaatı |
| IB |
Genel basınç verici |
IX |
Basınç Göndericisi |
| IE |
Şoklara dayanıklı hava basınç verici |
IIC/III |
Endüstriyel Genel/ Ekran Basınç Göndericisi |
| Eğer |
Nem geçirmez basınç verici |
IIE/IIIE |
Genel / Ekran Basınç Göndericisi |
| IN |
Klima için özel basınç verici |
|
|
| IC |
Yüksek sıcaklık basınç verici |
|
|
| IQ1/IQ2 |
Büyük Diyafram / Yüksek sıcaklık basınç verici |
|
|
| |
Ölçüm aralığı |
- 0 oldu.1. . .0~0.01...100MPa |
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir. |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri |
| |
Kod |
Elektrik bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 fiş |
| B3 |
Kapalı kablo çıkışı |
| B4 |
2088 Endüstriyel kabuk |
| B5 |
2088 Ekranlı Endüstriyel Kaplama |
| B6 |
Diğerleri |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
- Sıkça sorulan sorular:
- S: Basınç sensörünüzün belirleyici özellikleri nelerdir?
- C: Basınç sensörümüzün vericileri yüksek hassasiyetleri, olağanüstü dayanıklılıkları ve genel olarak olağanüstü performanslarıyla ünlüdür.Ayrıca özel müşteri gereksinimlerini karşılamak için özelleştirme seçenekleri sunuyoruz.
-
- S: Başvurum için özel özellikler isteyebilir miyim?
- A: Kesinlikle. Mühendislik ekibimiz OEM ve ODM hizmetlerimiz aracılığıyla ürünlerimizi uyarlayabilir.
-
- S: Üretim tesislerinizin mevcut üretim kapasitesi nedir?
- A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebiliyor.Pürüzsüz üretim programını ve zamanında teslimatı sağlamak için satış ekibimizle önceden irtibata geçmenizi öneririz..
-
- S: Ürünleriniz için tipik teslimat süresi nedir?
- A: Standart model siparişlerinin tipik olarak teslimat süresi 5 ila 8 iş günü arasındadır, özel ürünler için teslimat süresi değişebilir.
-
- S: Ürünlerinizin fiyatları nasıl ve herhangi bir indirim fırsatı var mı?
- A: Rekabetçi fiyatlar sunuyoruz ve özellikle toplu siparişler veya uzun vadeli ortaklıklar için indirimler mevcut.
-
- S: Ürünleriniz için hangi garantiyi ve satış sonrası desteği sağlıyorsunuz?
- A: Tüm ürünlerimiz nakliye tarihinden itibaren 24 aylık garanti ile birlikte gelir. Ayrıca, yanıt veren satış sonrası hizmetimiz 24 saat içinde hızlı destek sağlar.PC ağı üzerinden uzaktan sorun giderme desteği de dahil olmak üzere.
