Material: | Stainless Steel | Output Signal: | 4-20 mA or 0.5-4.5VDC |
---|---|---|---|
Supply Power: | 24 VDC or 5 VDC | Electronic Connection: | Mini Din |
Measurement Range: | -100~0-10KPa~10MPa | Accuracy: | 0.25%, 0.5% |
Sensing Element: | Diffused silicon pressure sensor | Connection Type: | Thread |
H.S code: | 9026209090 | OEM: | OEM or ODM |
Warranty: | 24 Months | Temperature drift: | 0.5%f.s |
Operate temperature range: | -30-80℃ | ||
Vurgulamak: | Piezo-resistif sensör endüstriyel basınç verici,hassas endüstriyel basınç verici |

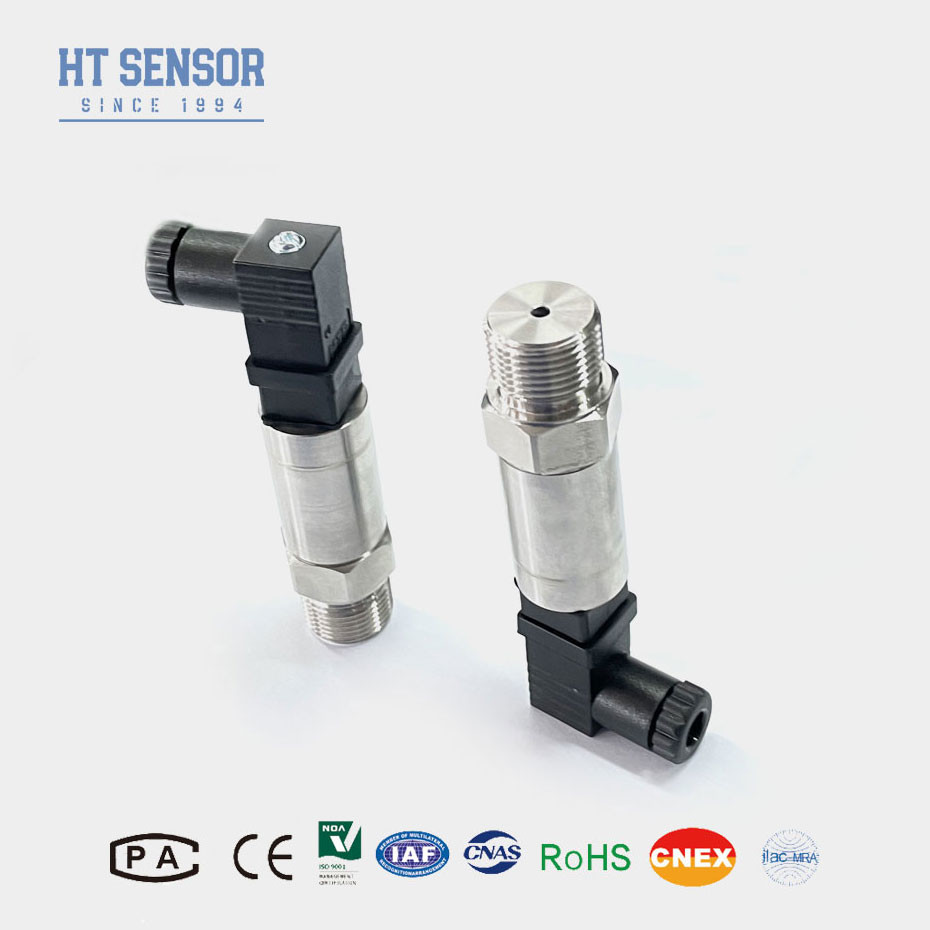

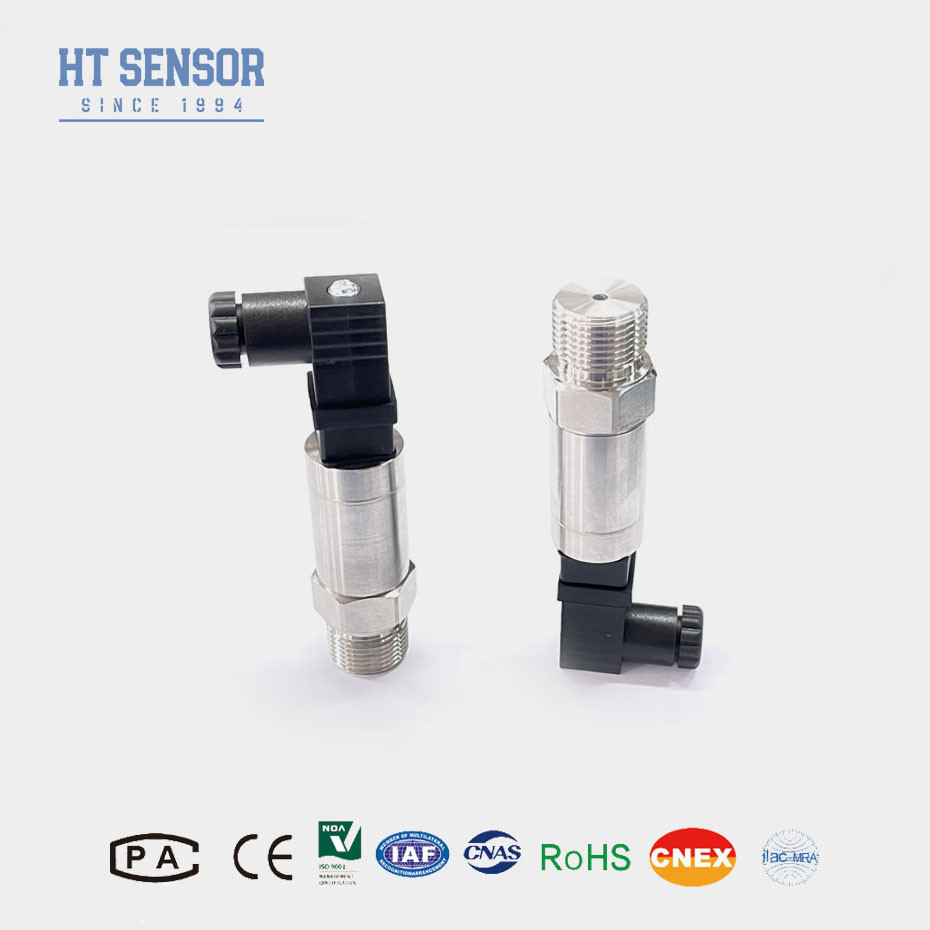

BP157 İzolasyon Membranı Yağ doluBasınç verici
Giriş:
BP157, sinyal ölçüm unsuru olarak silikon basınç dayanıklı izolasyon zarı yağla dolu çekirdeği kullanır.Sinyal işleme devresinin içi paslanmaz çelik bir kaplamadır.Sensör sinyalini standart bir çıkış sinyaline dönüştürmek. Ürün
Komponentlerin, yarı bitmiş ürünlerin ve bitmiş ürünlerin istikrarlı ve güvenilir performanslarını sağlamak için sıkı testlere ve yaşlanma taramasına maruz kalmıştır.
Bu kompakt, yayılmış silikon basınç sensörleri yüksek performans, dayanıklılık ve esneklik kombinasyonunu sunuyor.Bu da onları kısıtlı alan ortamlarında doğru basınç ölçümü için mükemmel bir seçim haline getiriyor..
Ürün Özellikleri:
Kompakt ve sağlam tasarım
Anti-elektromanyetik müdahale.
Tam kaynaklı mühürlü
Sağlam İnşaat
Entegre Olmanın Kolaylığı
Uygulamalar:
316L paslanmaz çelik, koroziv olmayan gazlar ve sıvılarla uyumludur
Petrokimya ve diğer endüstriyel alanlar
Hava kompresörü, vakum cihazı
Hidrolik ve pnevmatik kontrol sistemleri
Performans parametreleri:
Ölçüm aralığı | -100KPa~0kPa~10kPa...10MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük basıncı | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25°C | ±0,25% (Genel), ±0,5% (En fazla.) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
Sıcaklık hatası -Sıfır | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
Sıcaklık hatası -Span | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
Karşılama sıcaklığı | 0-50°C ((<35KPa), 0-70°C ((standart)) -20~80 ((özelleştirilebilir) |
Çalışma sıcaklığı | -20°C~80°C |
Depolama sıcaklığı | -40°C~120°C |
Konut malzemeleri | 304 SS |
Diyafram malzemesi | 316L SS |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
Koruma derecesi | IP65 |
Döşeme malzemesi | Fluor kauçuk veya tam kaynak mühürü |
Ağırlık | ~0.20kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ′′20mA | 1230VDC | 2/3/4 tel |
010/20mA |
3 tel |
|
0/1 ¢5V | ||
0/1 ̇10V | ||
0.5 ∙ 4.5V | 5VDC |
Sipariş ipuçları
1Basınç aralığını belirle: Göndericinin ölçmesi gereken tüm basınç aralığını belirle.Seçtiğiniz vericinin hataları ve potansiyel hasarı önlemek için bu aralıkta doğru bir şekilde ölçtüğünden emin olun.
2. Doğruluk Seviyeleri: Uygulama için doğruluk gereksinimlerini anlayın. Farklı vericiler farklı doğruluk seviyeleri sunar, bu nedenle doğru veriler için özel ihtiyaçlarınızı karşılayan birini seçin.
3Montaj Seçenekleri: Göndericinin uygulamanızda nasıl monte edileceğini belirleyin, doğrudan montaj, braket montajı veya bir panele entegrasyon gerektiriyor.
4. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimize bildirin ve siparişte belirleyin.
5Montaj Seçenekleri: Göndericinin uygulamanızda nasıl monte edileceğini belirleyin, doğrudan montaj, destek montajı veya bir panele entegrasyon gerekip gerekmediğini belirleyin.
