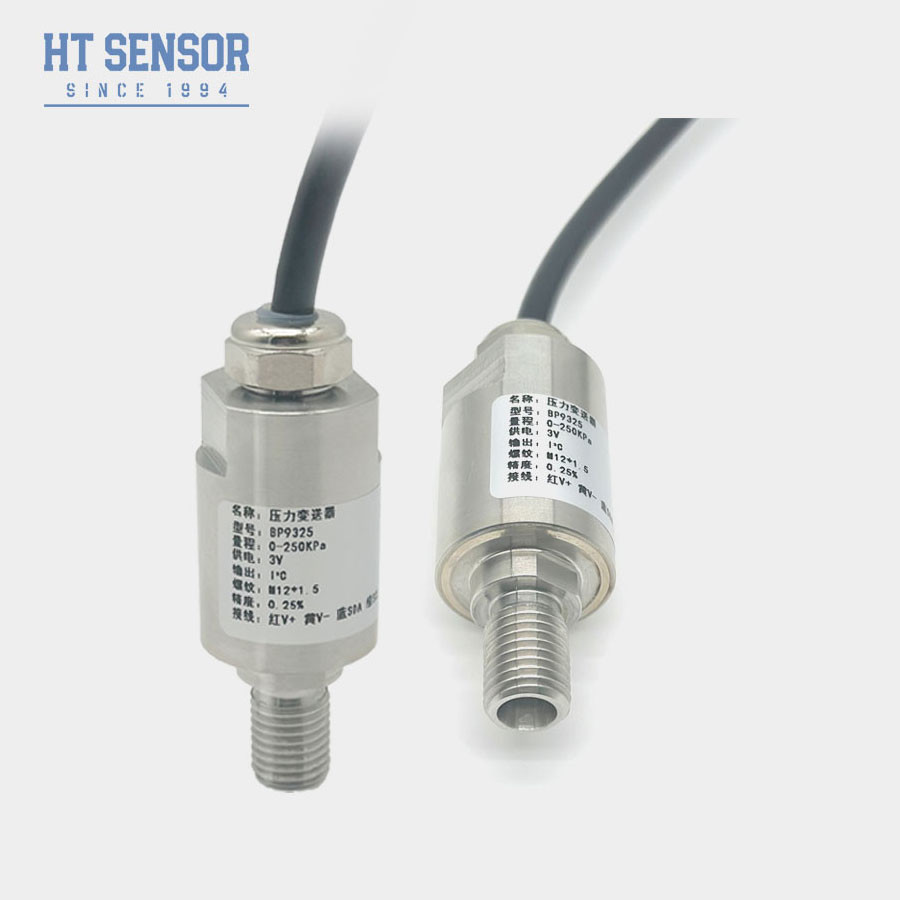

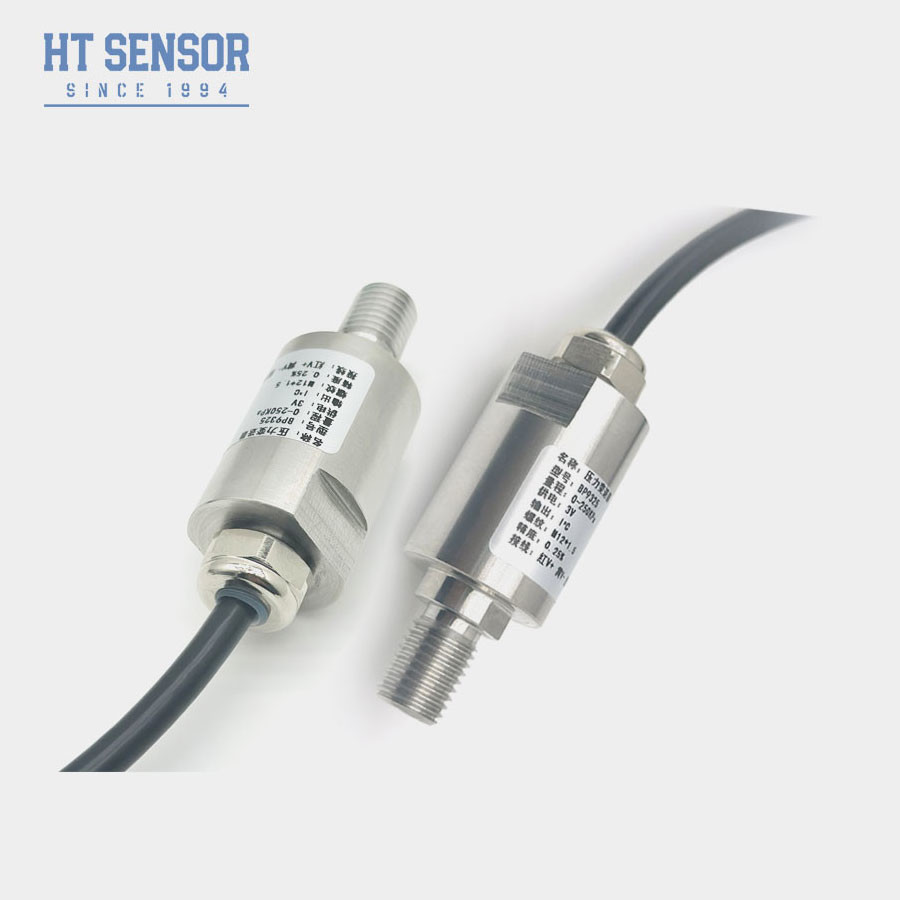

BP9325 I2C Sinyal Ölçümü Endüstriyel Basınç Algılayıcı 304 Paslanmaz Çelik Algılayıcı
Product Details
| model: | BP9325 | çekirdek tipi: | Piezoresistif silikon basınç sensörü |
|---|---|---|---|
| Medya Uyumluluğu: | Hava, Su ve Yağ | Tazminat Sıcaklığı: | 0~70°C |
| Ticari marka: | HT sensörü | Basınç tipi: | Gösterge, Mutlak, Kapalı Basınç |
| Ev materyalleri: | Paslanmaz çelik | Sinyal Çıkışı: | I2C |
| Ip derecesi: | IP65 | Bağlamak: | G1/4 veya OEM |
| Vurgulamak |
BP9325 Endüstriyel Basınç Algılayıcı,I2C sinyali ölçümü Endüstriyel Basınç Sensörü,304 paslanmaz çelik endüstriyel basınç sensörü |
||
Product Description
BP9325-I2C Endüstriyel Basınç Sensörü, Ölçüm ve Mutlak Basınç Seçenekleri
Endüstriyel BP9325 Silikon Endüstriyel Basınç Sensörü için I2C Çıktısı
BP9325-I2C Silikon Piezoresistive Basınç Algılayıcı
Ürün Endüstriyel basınç sensörünün tanıtımı
BP9325-I2C basınç sensörü, sinyal ölçüm unsuru olarak kendi geliştirdiğimiz HT serisi silikon piezoresistif izolasyon zarı yağla dolu çekirdeği benimser.Sinyal işleme devresi paslanmaz çelik koruma içinde yer almaktadır, sensör sinyalini standart bir IIC çıkış sinyaline dönüştürür. Ürün, bileşenler, yarı bitmiş ürünler ve bitmiş ürünler için sıkı testlere ve yaşlanma taramasına maruz kalmıştır.istikrarlı ve güvenilir performans sağlamak.
Endüstriyel basınç sensörünün ürün özellikleri
- Ekonomik ve kompakt
- Basınç ve sıcaklık elde etmek için çift 24 bitlik ADC'ler
- Standart I2C iletişim protokolü
- Tüm paslanmaz çelik 316L malzemesi
Endüstriyel basınç sensörünün uygulamaları ve endüstrisi
- 316L paslanmaz çelik için koroziv olmayan ortamlar için basınç ölçümü
- Petrol, kimyasal, metalürji vb. gibi endüstriyel işlem alanları
- Gemicilik ve havacılık endüstrisi
- Hidrolik ve pnevmatik kontrol sistemleri
- Nesnelerin İnterneti (IoT)
| BP9325-I2C endüstriyel basınç sensörünün performans parametreleri | |
| Aralık | - 100kPa... 0 35kPa... 3.5MPa... 100 MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç |
| Güç kaynağı | 3.0V ∙ 3.6V DC |
| Çıkış sinyali | Dijital I2C (basınç, sıcaklık) |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C | ±0,25% (tipik), ±0,5% (maksimum) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (tipik), 0.05% F.S. (maksimum) |
| Uzun vadeli istikrar | ±0,1% F.S/yıl (tipik), ±0,2% F.S/yıl (maksimum) |
| Sıfır Sıcaklık Değişimi | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | -20-70°C ((≤10MPa, özelleştirilebilir) |
| Çalışma sıcaklığı | -30°C~80°C |
| Depolama sıcaklığı | -40°C~120°C |
| Sürekli çalışma akımı | 3 mA DC |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 50MΩ @50V DC |
| Koruma Derecesi | IP65 |
| O-ring | Fluor kauçuk |
| Ağırlık | ~0.4kg |
İletişim Protokolü
BP-I2C, dış cihazlarla iletişim için I2C otobüs protokolünü kullanır. Tüm veri iletişimi MSB'den başlar ve varsayılan 7 bitlik I2C cihaz adresi 0x78'dir.BP-IIC bir I2C köle cihazı olarak çalışır, ve ana cihaz aşağıdaki komut biçimlerini kullanarak onunla iletişim kurabilir:
BP-I2C dijital çıkışa ayarlandığında (I2C 0xAC komutunu kullanarak), B[23:0] sırasıyla üç bayt olarak çıkış yapar.
Kalibre edilmiş 5 bayt verileri okumak için 0xAC I2C komutunu kullanırken, sıcaklık bilgileri 16 bit verilerin son iki baytından sağlanır.Kullanıcılar aşağıdaki formülü kullanarak T değerini gerçek ısıya kolayca dönüştürebilirler::
Not: Köprü varsayılanı% 10 ~% 90'dır, sensör köprüsü sıfır noktası% 10'a karşılık gelir, tam noktası% 90'a karşılık gelir. Sensör varsayılanı sıcaklık değerlerini çıkartmaz.Sıcaklık çıkışı özelleştirme gerektirir.
| Seçim Hatırlatması |
1Gerekli hava geçirmezliğe ulaşmak için, çekirdek boyutunun montaj sırasında verici evine uyacağından emin olun.
2Düz olarak monte edin ve tazminat tahtasının sıkışmasını veya hasar görmesini önlemek için eşit basın.
3Ölçülen ortam, çekirdek diyafram koruma malzemesi (316L) ile uyumlu olmalıdır. Aksi takdirde, sipariş verirken özel gereksinimler belirtilmelidir.
4Deformasyon veya deliklenmenin çekirdeğe zarar vermesini önlemek için sensör diyafragmasına keskin nesnelerle basmayın.
5- Ölçüm çekirdeğinin havalandırma borusunu atmosfere açık tutun.
6.Pin kablolarında değişiklikler varsa, çekirdeğe takılmış etikete bakın.
