BP9325-I2C Silikon Piezoresistive Izolasyon Membranı ile Endüstriyel Basınç Algılayıcı Iletken

Temel bilgi
Place of Origin: China
Marka adı: HT SENSOR
Sertifika: ISO9001
Model Number: BP9325
Minimum Order Quantity: 1
Packaging Details: carton
Payment Terms: T/T, Western Union,
Supply Ability: 10000PCS/Month
Detay Bilgi
model: BP9325 çekirdek tipi: Piezoresistif silikon basınç sensörü
Medya Uyumluluğu: Hava, Su ve Yağ veya diğer Uyumlu sıvı Tazminat Sıcaklığı: 0~70°C
Ticari marka: HT sensörü Basınç tipi: Ölçer, Mutlak, Mühürlü
Ev materyalleri: 304 Paslanmaz Çelik Sinyal Çıkışı: I2C
Ip derecesi: IP65 Bağlamak: G1/4 G1/2 veya OEM
Vurgulamak:

BP9325-I2C Basınç Algılayıcı Transmitter

,

Endüstriyel Basınç Algılayıcı Transmitter


Ürün Açıklaması

BP9325-I2C Silikon Piezoresistive Izolasyon Membranı ile Endüstriyel Basınç Algılayıcı Göndericisi

BP9325-I2C Silikon Piezoresistive Basınç Algılayıcı



Ürün Endüstriyel basınç sensörünün tanıtımı



BP9325-I2C basınç sensörü, sinyal ölçüm unsuru olarak kendi geliştirdiğimiz HT serisi silikon piezoresistif izolasyon zarı yağla dolu çekirdeği benimser.Sinyal işleme devresi paslanmaz çelik koruma içinde yer almaktadır, sensör sinyalini standart bir I2C çıkış sinyaline dönüştürür. Ürün, bileşenler, yarı bitmiş ürünler ve bitmiş ürünler için sıkı testlere ve yaşlanma taramasına maruz kalmıştır.istikrarlı ve güvenilir performans sağlamak.



Endüstriyel basınç sensörünün ürün özellikleri

  • Ekonomik ve kompakt
  • Basınç ve sıcaklık elde etmek için çift 24 bitlik ADC'ler
  • Standart I2C iletişim protokolü
  • Tüm paslanmaz çelik 316L malzemesi

Endüstriyel basınç sensörünün uygulamaları ve endüstrisi

  • Korosif olmayan ortamlar için 316L paslanmaz çelik için basınç ölçümü.
  • Petrol, kimyasal, metalürji vb. gibi endüstriyel işlem alanları.
  • Gemicilik ve havacılık endüstrileri.
  • Hidrolik ve pnevmatik kontrol sistemleri.
  • Nesnelerin İnterneti (IoT).
BP9325-I2C endüstriyel basınç sensörünün performans parametreleri
Aralık - 100kPa... 0 35kPa... 3.5MPa... 100 MPa
Basınç Tipi Ölçüm basıncı, mutlak basınç
Güç kaynağı 3.0V ∙ 3.6V DC
Çıkış sinyali Dijital I2C (basınç, sıcaklık)
Aşırı yük İsimlendirilmiş aralığın ≤ 1,5 katı
Doğruluk @ 25°C ±0,25% (tipik), ±0,5% (maksimum)
Tekrarlanabilirlik ve Isterez 0.02% F.S. (tipik), 0.05% F.S. (maksimum)
Uzun vadeli istikrar ±0,1% F.S/yıl (tipik), ±0,2% F.S/yıl (maksimum)
Sıfır Sıcaklık Değişimi ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa)
Tam Ölçekli Sıcaklık Değişimi ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa)
Frekans Cevabı 2.4Khz
Karşılama sıcaklığı -20-70°C ((≤10MPa, özelleştirilebilir)
Çalışma sıcaklığı -30°C~80°C
Depolama sıcaklığı -40°C~120°C
Sürekli çalışma akımı 3 mA DC
Konut malzemeleri 304316L
Diyafram malzemesi 316L
İzolasyon Direnci 50MΩ @50V DC
Koruma Derecesi IP65
O-ring Fluor kauçuk
Ağırlık ~0.4kg

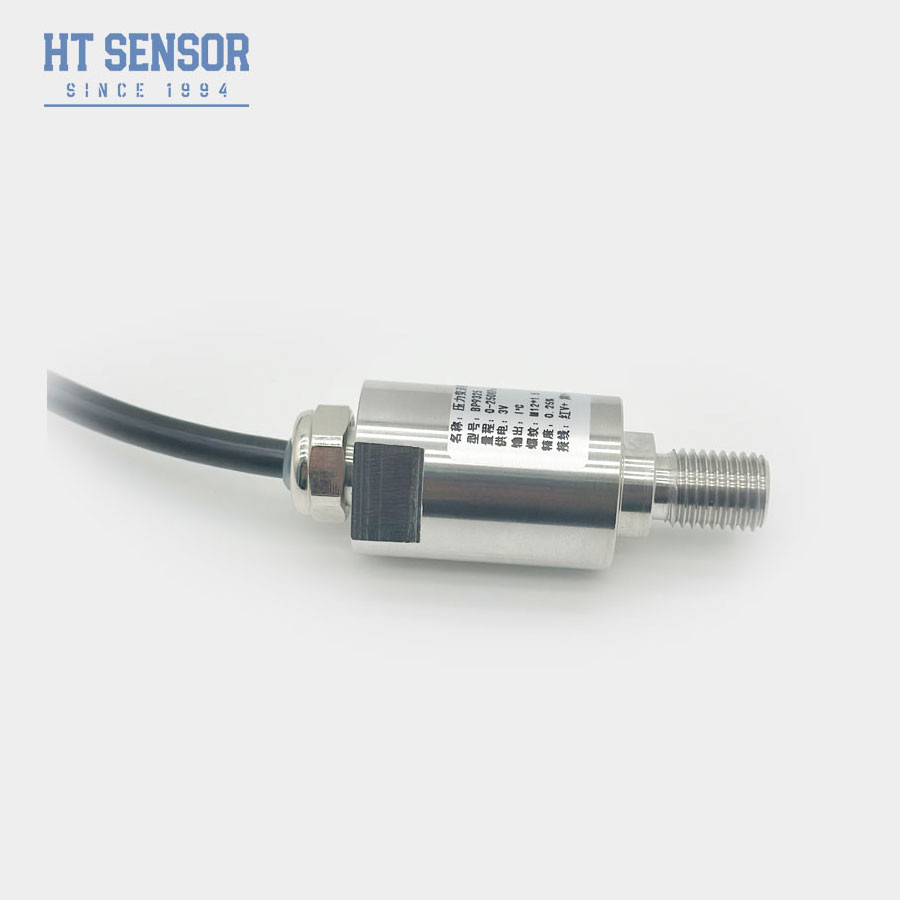

BP9325-I2C Silikon Piezoresistive Izolasyon Membranı ile Endüstriyel Basınç Algılayıcı Iletken 0

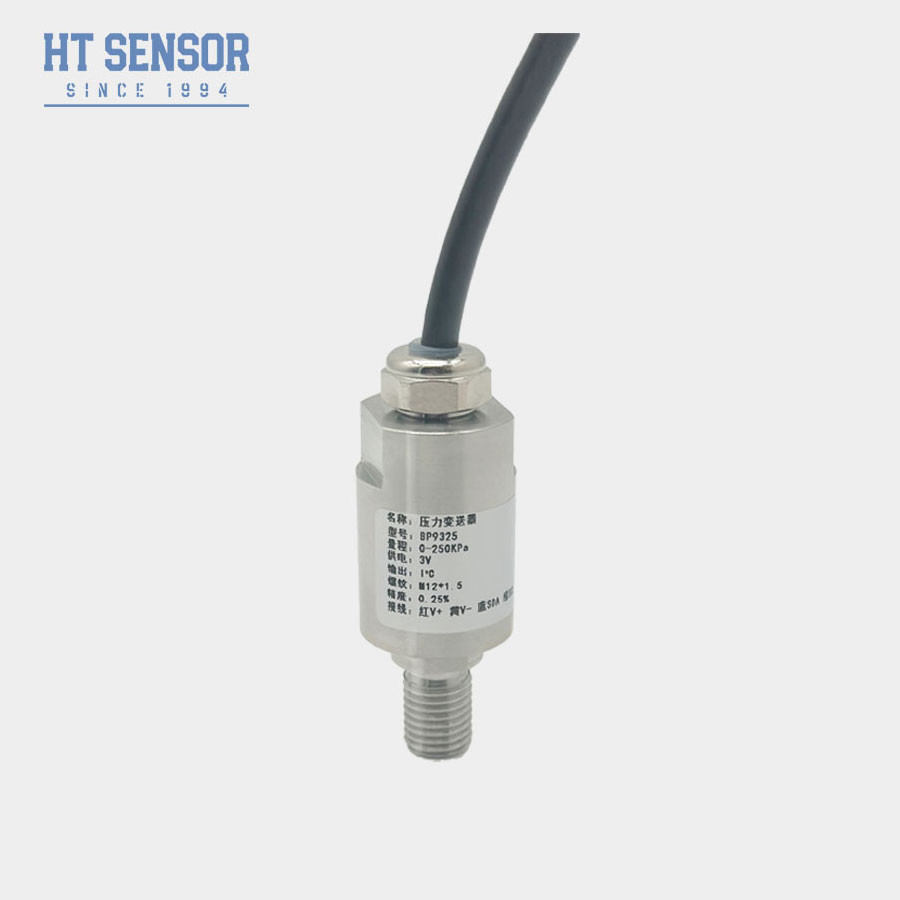

BP9325-I2C Silikon Piezoresistive Izolasyon Membranı ile Endüstriyel Basınç Algılayıcı Iletken 1

BP9325-I2C Silikon Piezoresistive Izolasyon Membranı ile Endüstriyel Basınç Algılayıcı Iletken 2



İletişim Protokolü

BP-I2C, dış cihazlarla iletişim için I2C otobüs protokolünü kullanır. Tüm veri iletişimi MSB'den başlar ve varsayılan 7 bitlik I2C cihaz adresi 0x78'dir.BP-IIC bir I2C köle cihazı olarak çalışır, ve ana cihaz aşağıdaki komut biçimlerini kullanarak onunla iletişim kurabilir:

BP9325-I2C Silikon Piezoresistive Izolasyon Membranı ile Endüstriyel Basınç Algılayıcı Iletken 3

BP-I2C dijital çıkışa ayarlandığında (I2C 0xAC komutunu kullanarak), B[23:0] sırasıyla üç bayt olarak çıkış yapar.





BP9325-I2C Silikon Piezoresistive Izolasyon Membranı ile Endüstriyel Basınç Algılayıcı Iletken 4









Kalibre edilmiş 5 bayt verileri okumak için 0xAC I2C komutunu kullanırken, sıcaklık bilgileri 16 bit verilerin son iki baytından sağlanır.Kullanıcılar aşağıdaki formülü kullanarak T değerini gerçek ısıya kolayca dönüştürebilirler::

BP9325-I2C Silikon Piezoresistive Izolasyon Membranı ile Endüstriyel Basınç Algılayıcı Iletken 5



Not: Köprü varsayılanı% 10 ~% 90'dır, sensör köprüsü sıfır noktası% 10'a karşılık gelir, tam noktası% 90'a karşılık gelir. Sensör varsayılanı sıcaklık değerlerini çıkartmaz.Sıcaklık çıkışı özelleştirme gerektirir.



Seçim Hatırlatması



1Gerekli hava geçirmezliğe ulaşmak için, çekirdek boyutunun montaj sırasında verici evine uyacağından emin olun.

2Düz olarak monte edin ve tazminat tahtasının sıkışmasını veya hasar görmesini önlemek için eşit basın.

3Ölçülen ortam, çekirdek diyafram koruma malzemesi (316L) ile uyumlu olmalıdır. Aksi takdirde, sipariş verirken özel gereksinimler belirtilmelidir.

4Deformasyon veya deliklenmenin çekirdeğe zarar vermesini önlemek için sensör diyafragmasına keskin nesnelerle basmayın.

5- Ölçüm çekirdeğinin havalandırma borusunu atmosfere açık tutun.

6.Pin kablolarında değişiklikler varsa, çekirdeğe takılmış etikete bakın.



BP9325-I2C Silikon Piezoresistive Izolasyon Membranı ile Endüstriyel Basınç Algılayıcı Iletken 6BP9325-I2C Silikon Piezoresistive Izolasyon Membranı ile Endüstriyel Basınç Algılayıcı Iletken 7BP9325-I2C Silikon Piezoresistive Izolasyon Membranı ile Endüstriyel Basınç Algılayıcı Iletken 8BP9325-I2C Silikon Piezoresistive Izolasyon Membranı ile Endüstriyel Basınç Algılayıcı Iletken 9
