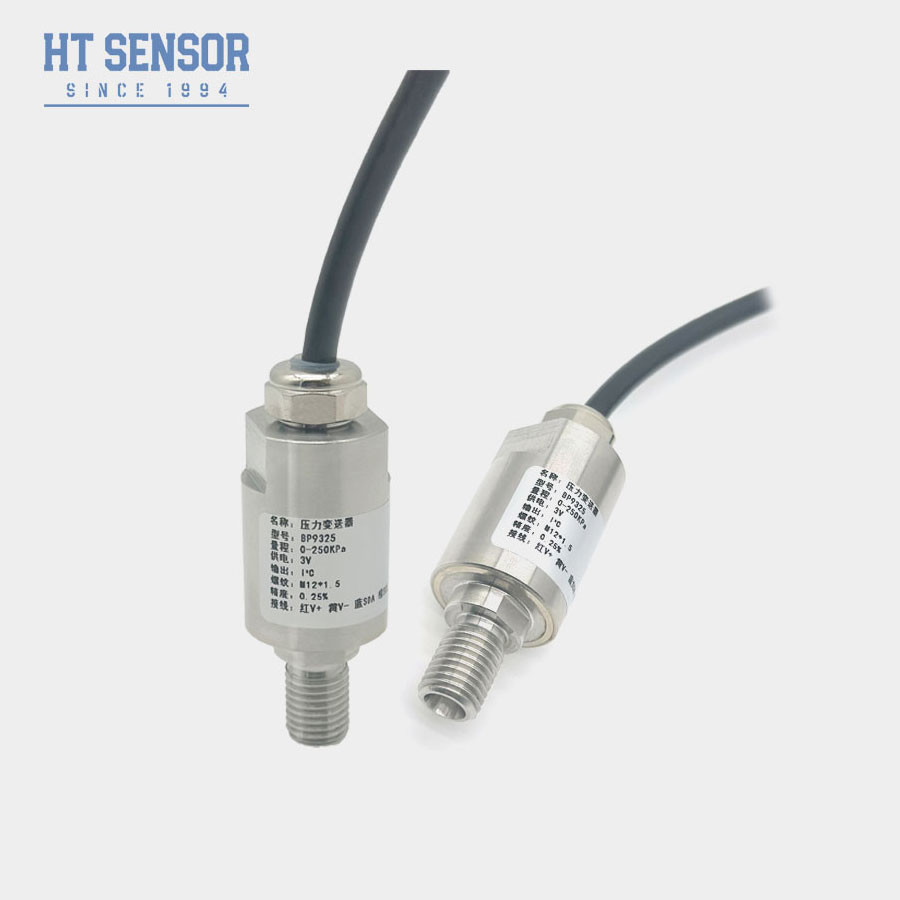

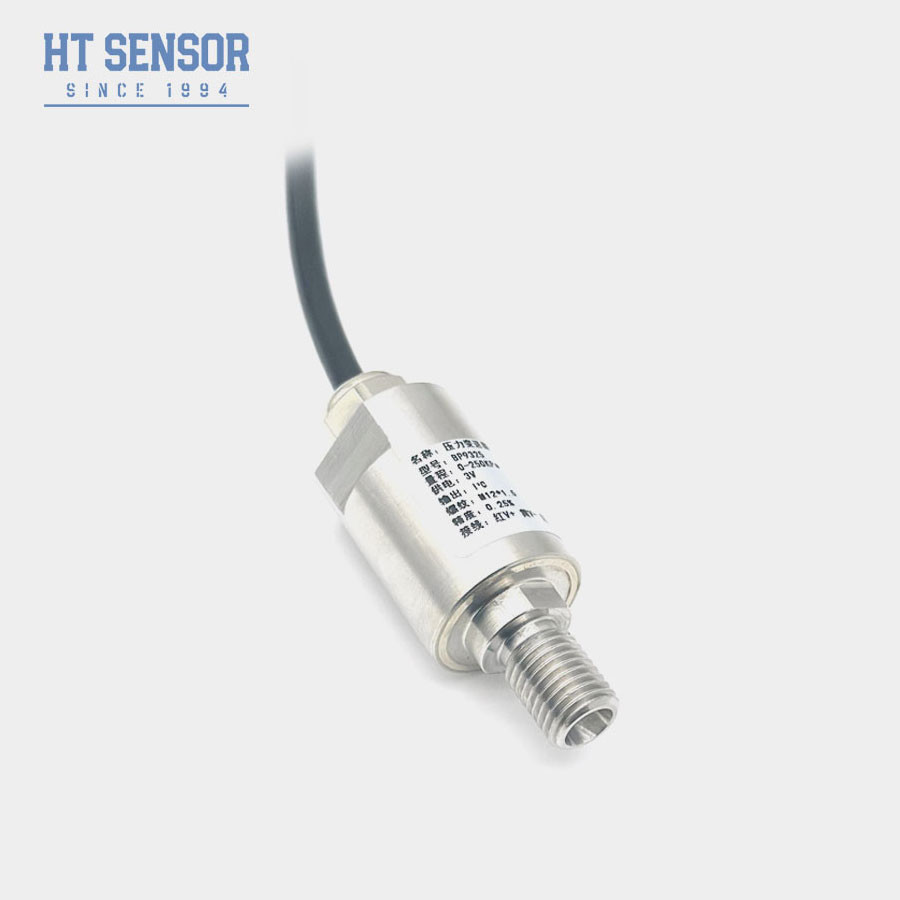

Silikon Piezoresistive Endüstriyel Basınç Göndericisi Sensörü I2C Çıktısı
Product Details
| model: | BP9325 | çekirdek tipi: | Piezoresistif silikon basınç sensörü |
|---|---|---|---|
| Medya Uyumluluğu: | Hava, Yağ veya diğer Uyumlu sıvı | Tazminat Sıcaklığı: | 0~70°C |
| Ticari marka: | HT sensörü | Basınç tipi: | Ölçer, Mutlak, Mühürlü |
| Ev materyalleri: | 304 Paslanmaz Çelik veya 316L | Sinyal Çıkışı: | I2C 4-20mA |
| Ip derecesi: | IP65 | Bağlamak: | G1/4 1/4NPT VEYA OEM |
| Vurgulamak |
Silikon Piezoresistive Basınç Göndericisi Sensörü,I2C Basınç Göndericisi Sensörü,Endüstriyel Basınç Göndericisi Sensörü |
||
Product Description
Silikon Piezoresistive Endüstriyel Basınç Göndericisi Sensörü I2C Çıktısı ile
BP9325-I2C Silikon Piezoresistive Basınç Algılayıcı
Ürün Tanıtım Endüstriyel basınç verici sensörü
BP9325-I2C basınç sensörü, ölçüm elemanı olarak özel HT serisi silikon piezoresistif izolasyon zarı yağlı çekirdek kullanır.Sensörün sinyal işleme devresi paslanmaz çelik kabın içine entegre edilmiştir, sensör sinyalini standart bir I2C çıkışına dönüştürür. Ürün, bileşenlerinin, yarı bitmiş ürünlerin ve son ürünlerin kapsamlı bir şekilde test edilmesine ve yaşlanmasına maruz kalmıştır.istikrarlı ve güvenilir performans sağlamak.
Endüstriyel basınç verici sensörünün ürün özellikleri
- Ekonomik ve kompakt
- Basınç ve sıcaklık elde etmek için çift 24 bitlik ADC'ler
- Standart I2C iletişim protokolü
- Tüm paslanmaz çelik 316L malzemesi
Endüstriyel basınç verici sensörünün uygulamaları ve endüstrisi
- Basınç ölçümü, aşındırıcı olmayan ortamlar için tasarlanmıştır ve 316L paslanmaz çelik yapısı kullanılmıştır.
- Bu, sensörü petrol, kimyasal ve metalürji endüstrilerinde bulunanlar gibi endüstriyel süreç uygulamaları için uygun kılar.Güçlü tasarımı, gemi yapımı ve havacılık endüstrilerinde kullanılmasını sağlar.Sensör, Internet of Things (IoT) uygulamalarıyla da iyi bir şekilde bütünleşir.
| BP9325-I2C endüstriyel basınç verici sensörünün performans parametreleri | |
| Aralık | - 100kPa... 0 35kPa... 3.5MPa... 100 MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç |
| Güç kaynağı | 3.0V ∙ 3.6V DC |
| Çıkış sinyali | Dijital I2C (basınç, sıcaklık) |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C | ±0,25% (tipik), ±0,5% (maksimum) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (tipik), 0.05% F.S. (maksimum) |
| Uzun vadeli istikrar | ±0,1% F.S/yıl (tipik), ±0,2% F.S/yıl (maksimum) |
| Sıfır Sıcaklık Değişimi | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | -20-70°C ((≤10MPa, özelleştirilebilir) |
| Çalışma sıcaklığı | -30°C~80°C |
| Depolama sıcaklığı | -40°C~120°C |
| Sürekli çalışma akımı | 3 mA DC |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 50MΩ @50V DC |
| Koruma Derecesi | IP65 |
| O-ring | Fluor kauçuk |
| Ağırlık | ~0.4kg |
İletişim Protokolü
BP-I2C, dış cihazlarla iletişim için I2C otobüs protokolünü kullanır. Tüm veri iletişimi MSB'den başlar ve varsayılan 7 bitlik I2C cihaz adresi 0x78'dir.BP-IIC bir I2C köle cihazı olarak çalışır, ve ana cihaz aşağıdaki komut biçimlerini kullanarak onunla iletişim kurabilir:
BP-I2C dijital çıkışa ayarlandığında (I2C 0xAC komutunu kullanarak), B[23:0] sırasıyla üç bayt olarak çıkış yapar.
Kalibre edilmiş 5 bayt verileri okumak için 0xAC I2C komutunu kullanırken, sıcaklık bilgileri 16 bit verilerin son iki baytından sağlanır.Kullanıcılar aşağıdaki formülü kullanarak T değerini gerçek ısıya kolayca dönüştürebilirler::
Not: Köprü varsayılanı% 10 ~% 90'dır, sensör köprüsü sıfır noktası% 10'a karşılık gelir, tam noktası% 90'a karşılık gelir. Sensör varsayılanı sıcaklık değerlerini çıkartmaz.Sıcaklık çıkışı özelleştirme gerektirir.
| Seçim Hatırlatması |
1Gerekli hava geçirmezliğe ulaşmak için, çekirdek boyutunun montaj sırasında verici evine uyacağından emin olun.
2Düz olarak monte edin ve tazminat tahtasının sıkışmasını veya hasar görmesini önlemek için eşit basın.
3Ölçülen ortam, çekirdek diyafram koruma malzemesi (316L) ile uyumlu olmalıdır. Aksi takdirde, sipariş verirken özel gereksinimler belirtilmelidir.
4Deformasyon veya deliklenmenin çekirdeğe zarar vermesini önlemek için sensör diyafragmasına keskin nesnelerle basmayın.
5- Ölçüm çekirdeğinin havalandırma borusunu atmosfere açık tutun.
6.Pin kablolarında değişiklikler varsa, çekirdeğe takılmış etikete bakın.
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Basınç sensörümüzün vericileri yüksek hassasiyet, dayanıklılık ve mükemmel performansla özelleştirme seçeneği ile karakterize edilir.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz OEM ve ODM hizmetlerimiz aracılığıyla belirli ihtiyaçları karşılamak için ürünleri uyarlayabilirler.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebiliyor.Pürüzsüz üretim ve teslimat programı için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller genellikle 5 ~ 8 iş günü teslim süresi vardır, özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
C: Toplu siparişler veya uzun vadeli ortaklıklar için indirimlerle rekabetçi fiyatlar sunuyoruz.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Ürünlerimiz nakliye tarihinden itibaren 24 aylık garanti ile birlikte gelir ve satış sonrası hizmetimiz, PC ağı üzerinden uzaktan talimat desteği ile birlikte 24 saat içinde hızlı yanıtları sağlar.
