Model NO.: | BH93420-I | Output Form: | 4-20mA or RS485 |
---|---|---|---|
IP Rating: | IP68 | Accuracy: | ≤±0.5%F.S |
Diaphragm Material: | 316L Stainess Steel | Net Weignt: | 0.3kg without cable |
Transport Package: | Carton | Origin: | Shaan Xi |
HS Code: | 90261000 | Supply Ability: | 1000-3000 |
Installation Type: | Submersible Type | Production Process: | Diffused Silicon Sensor |
Probe Type: | Probe Type | ||
Vurgulamak: | Dijital Kompensasyon Su seviyesi verici,4-20mA Su seviyesi verici,Yüksek hassasiyetli su seviyesi verici |
Performans parametreleri:
|
|
Ölçüm aralığı | 0~10m...400m |
Aşırı yük | ≤ 2 X nominal aralığı |
Doğruluk @ 25oC | ±0,25% (Genel) ±0,5% (En fazla) |
Tekrarlanabilirlik | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Uzun vadeli istikrar | ± 0.2% F.S/yıl (Max.) |
Sıfır Noktası Sıcaklığı Değişimi | ±1,5% F.S. (Tipik) ±2% F.S. (Max.) |
Tam Ölçekli Sıcaklık Değişimi | ±1,5% F.Sr ((Tip.) ± 2% F.S (Max.) |
Karşılama sıcaklığı | 0-50oC (0-1m. 0-2m) ); 0-70oC |
Çalışma sıcaklığı | -20~80oC |
Depolama sıcaklığı | -30~100oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 1Cr18Ni9Ti |
Diyafram malzemesi | 316L paslanmaz çelik |
İzolasyon Direnci | >=100MΩ@100VDC |
Patlama geçirmez sınıflandırma | ExiaIICT6 |
Koruma derecesi | IP67, IP68 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~0.3Kg (siz) kablo) |
Kablo malzemesi | Polietilen, Poliüretan |

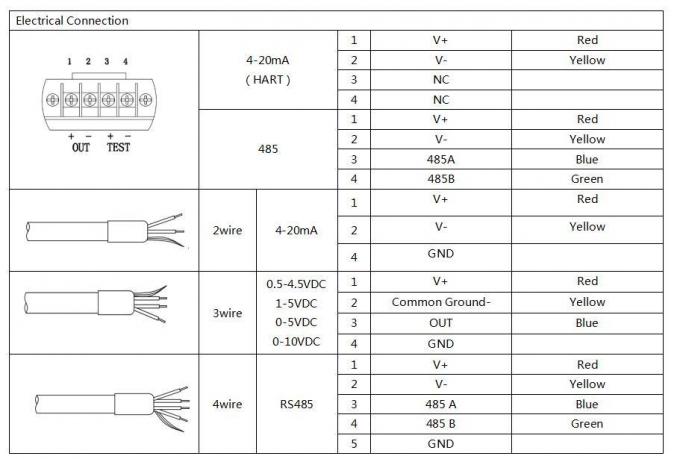

Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 Kablo |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 Kablo |
Sipariş ipuçları:
1Lütfen ölçülen ortamın seçim sırasında onunla temas eden ürün bileşenleriyle uyumlu olduğundan emin olun.
2Ölçülen ortamın yoğunluğu belirtilmelidir.
3Güçlü elektromanyetik veya radyo frekanslı müdahale için lütfen şirketimize detayları verin ve siparişte belirtin.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların şimşek koruma cihazlarını tesiste kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
Düzen Rehber: | ||||||||

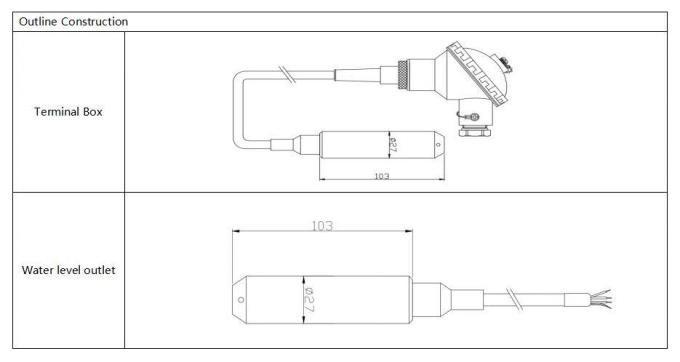

BH93420 | Kod | Çizelge İnşaatı | ||||||
Ben... | Basınç verici | |||||||
Ölçüm aralığı | 0~10m...400m | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | S8 | RS485 | |||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı | |||||||
Kod | Malzeme | |||||||
01 | 304 paslanmaz çelik | |||||||
02 | 316L paslanmaz çelik | |||||||
Kod | Kablo malzemesi | |||||||
C1 | PE | |||||||
C2 | PU |
