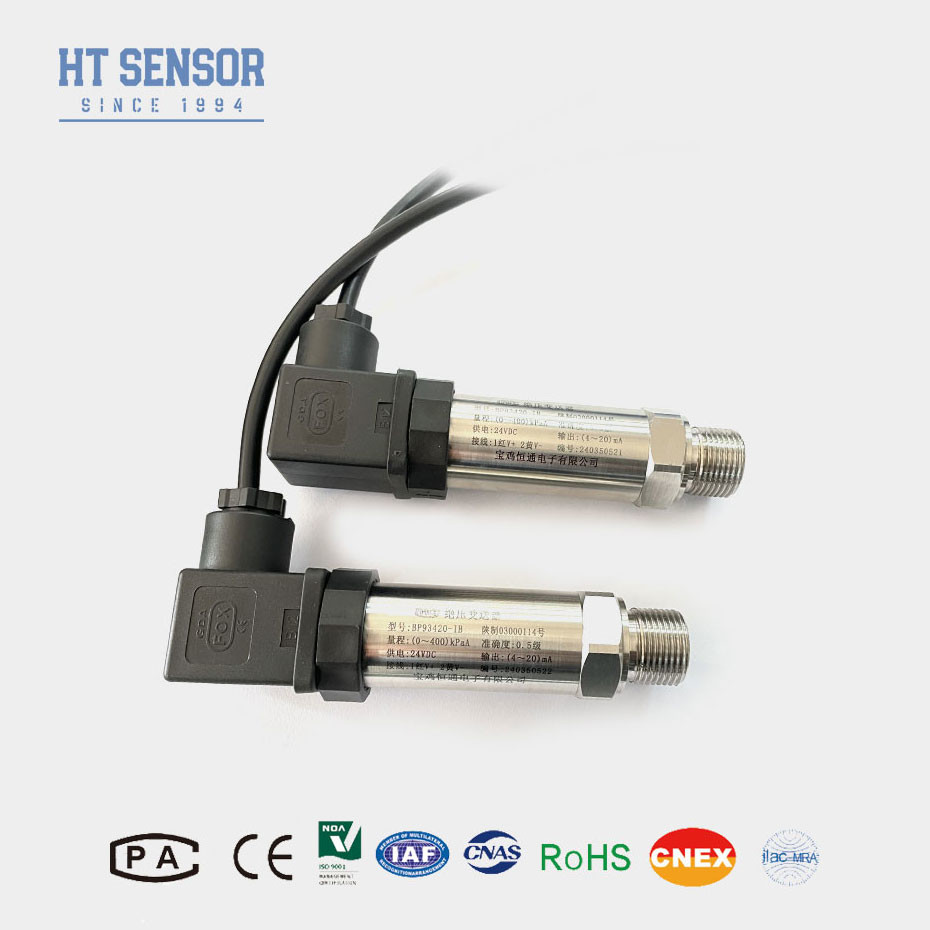

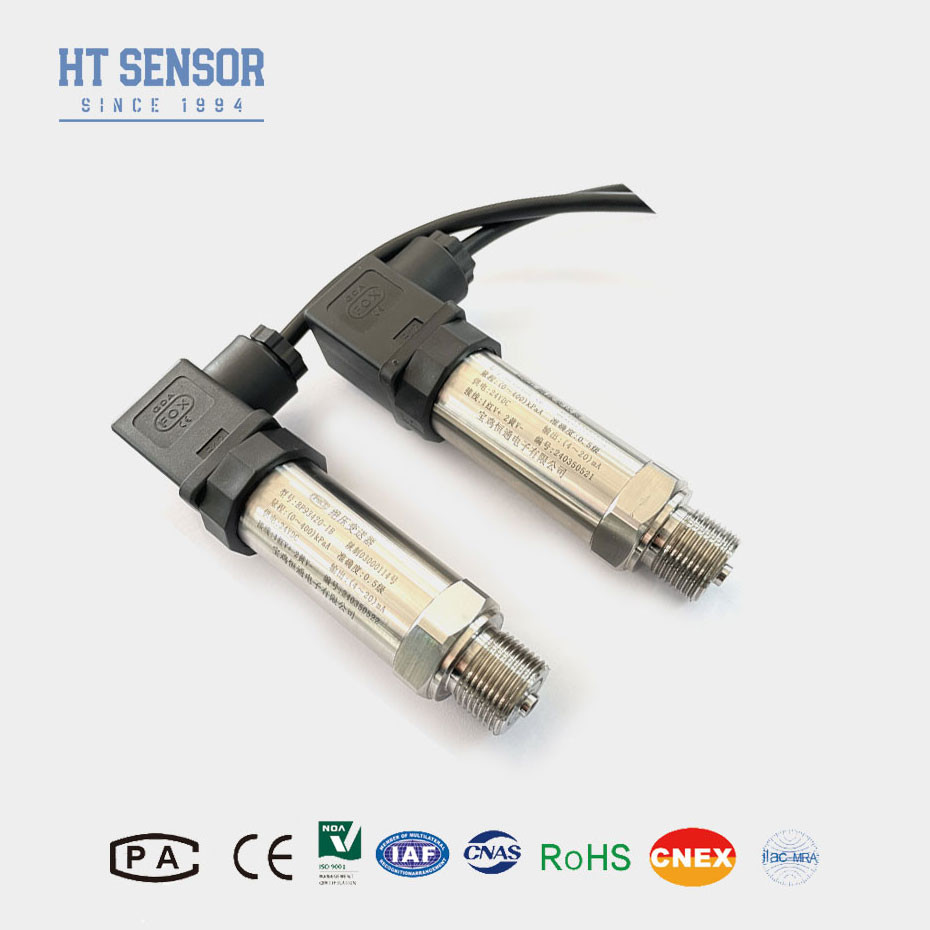

BP93420-IB Yayılmış Silikon Basınç Algılayıcı Yüksek hassasiyetli Basınç Göndericisi
Product Details
| Model NO.: | BP93420-IB | Power: | 5VDC /12-36VDC |
|---|---|---|---|
| Thread: | G1/2, M20*1.5, 1/2NPT | Long-Term Stability: | +-0.2%F.S/Year(Typ.) |
| Housing Material: | 316L or 304SS | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Measuring Medium: | Liquid air. water oil | Accuracy Grade: | 0.5%. 0.25% |
| Pressure range: | 0kpa~5kpa...100MPa | Output Signal: | 4-20mA or RS485 Modobus |
| Electronic Connection: | DIN connector or cable | ||
| Vurgulamak |
Yayılmış Silikon Basınç Algılayıcı,BP93420-IB Silikon Basınç Algılayıcı,Yüksek hassasiyetli silikon basınç sensörü |
||
Product Description
BP93420IBYüksek hassasiyetli difüzyon silikon basınç verici
Giriş:
BP93420IB Difüzyon silikon basınç sensörleri, basınç değişikliklerini ölçmek için difüzyon silikon teknolojisini kullanan bir basınç algılama cihazıdır.Bu sensörler basınç altında deforme olan ince bir silikon diyaframdan oluşuyor.Bu direnç değişikliği, uygulanan basıncı belirlemek için işlenebilen ve yorumlanabilen bir elektrik sinyali haline dönüştürülür.Dijital telafi teknolojisi daha sonra sensörün sıcaklığını, doğrusallığını, histerezisini ve tekrarlanmasını birden fazla noktada kalibre etmek için kullanılır.Yayılmış silikon basınç sensörlerinin temel avantajlarından biri, basınç ölçümlerinde yüksek hassasiyetleri ve doğruluklarıdır.Tam basınç izlemesi gerekli olan çok çeşitli uygulamalar için uygun hale getirmek.
Ürün Özellikleri
1Yüksek hassasiyet.
2Geniş basınç aralığı.
3Hızlı yanıt süresi.
4. Kompakt Boyut
5. Düşük Güç Tüketimi
6Mükemmel doğrusallık
Başvurularbasınç verici sensörü:
1. 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
2.Yayılmış silikon basınç sensörleri, çeşitli endüstriyel, otomotiv, havacılık ve tıbbi uygulamalarda basınç ölçümü için güvenilir ve uygun maliyetli bir çözüm sunar.İzleme ve kontrol amaçlı doğru ve gerçek zamanlı basınç verileri sağlamak.
Basınç verici sensörünün performans parametreleri:
| Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | 0.1% FS |
| Histeriz | 0.1% FS |
| Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~ 0,15 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Basınç verici sensörünün sipariş ipuçları |
1Ürünü seçerken, lütfen test ortamının ürünün temas kısmıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3Transdüsörün LCD veya LED ekran başlığı ile sipariş verirken, verici gücü 20 VDC'den az olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için,Kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir..
5Fluor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'den düşük olduğunda, EPDM O tipi mühürleme halka seçilmelidir.
6. Varsayılan kablo uzunluğu 1.5m'dir ve seçilecek üç malzeme türü vardır. Özel talimatlar yoksa kablo veya polietilen kablo malzemesi kullanılamaz.Farklı bir kablo malzemesine ihtiyacınız varsa, lütfen sipariş formunda belirtin.
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahale ve diğer özel gereksinimler durumunda, lütfen şirketimizi bilgilendirin ve siparişte belirtin.
| Basınç verici sensörünün sipariş rehberi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ1/IQ2 | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 0 oldu.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A:OEM ve ODM hizmeti sağlıyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 20.000 basınç sensörü verici üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 3-5 iş günü. Özel ürünler değişebilir.
