Model NO.: | BP156-ip67 | Aralık: | 0~10KPa~20MPa |
---|---|---|---|
Çıkış: | 4-20mA /0.5-4.5VDC vb. | Ev materyalleri: | Paslanmaz çelik |
Basınç tipi: | GAZ | Türü: | Endüstriyel Basınç Algılayıcı Göndericisi |
Sensör: | Silikon basınç sensörü | Güç: | 12-32VDC/5VDC |
Doğruluk derecesi: | 0% 5 F.S. % 25 F.S. | Bağlantı: | IP67 sıvı seviye kablosu |
İplik: | G1/4 G1/8 veya OEM | ||
Vurgulamak: | IP68 Endüstriyel Basınç Sensörü,G1/8 Endüstriyel Basınç Algılayıcı,Paslanmaz çelik endüstriyel basınç sensörü |

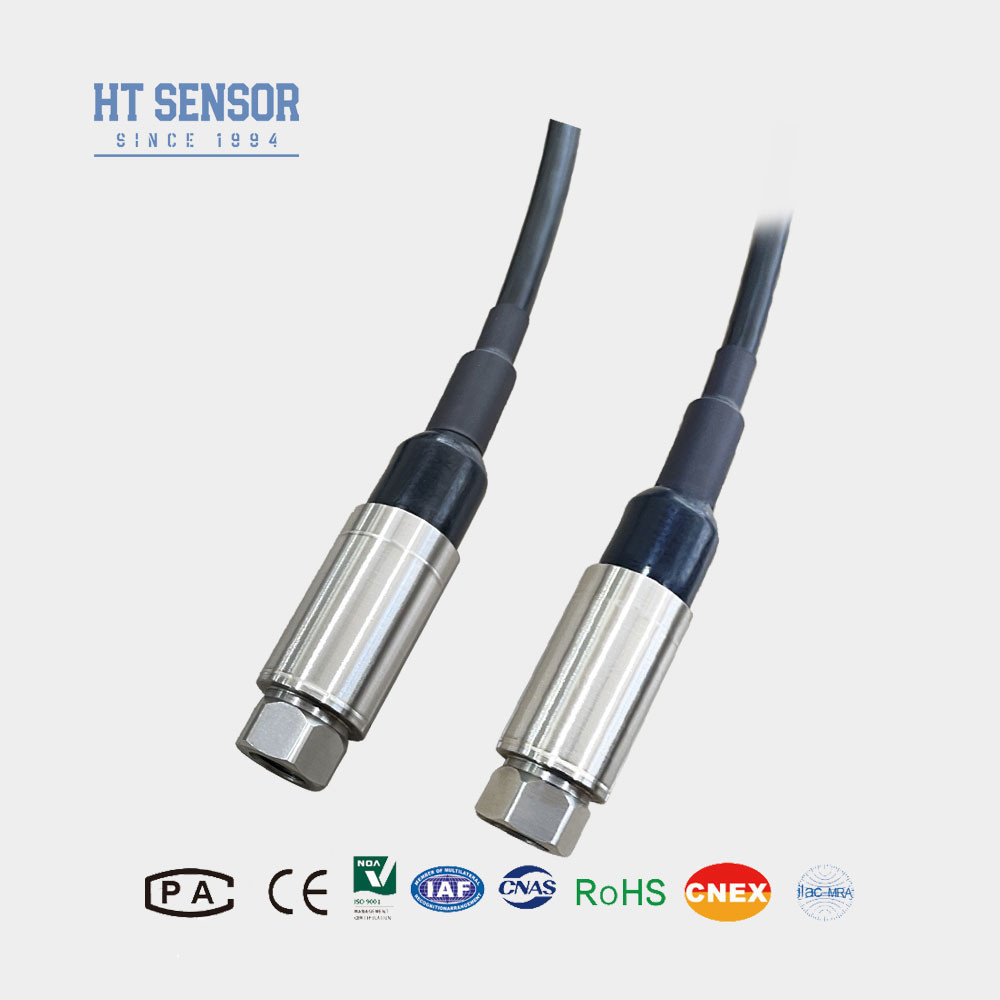

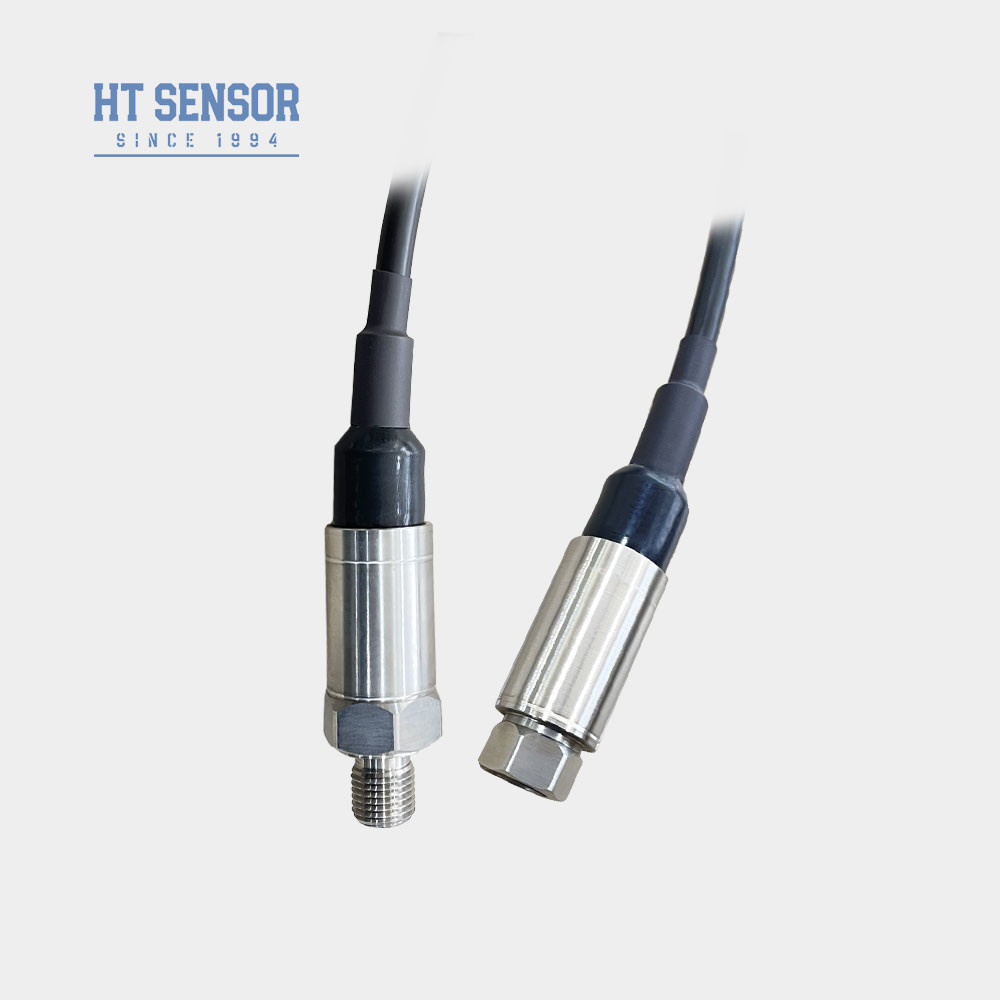

BP156 Küçük endüstriyel basınç algılayıcı verici, kompakt bir çubuk şeklinde basınç verici.Duyarlı çekirdeği olarak yüksek güvenilirlikli bir silikon piezoresistive basınç sensörü kullanır ve sıcaklık telafi edilirIP68 su geçirmez yapısına sahiptir.Ürünün her bileşeni titizlikle tasarlanmıştır., taratılmış, süreçlerle doğrulanmış, kalınlaştırılmış, istikrar ve güvenilirliği sağlamak için döngüsel yükleme stres hafifletmesine, yaşlanma testlerine ve çevresel simülasyon testlerine maruz kalmıştır.
Ürün ÖzellikleriMini Endüstriyel basınç sensörüGöndericisi:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı.
2Kompakt ve hafif tasarım.
3.Yüksek hassasiyet, tümü paslanmaz çelik yapısı.
BaşvurularMini Endüstriyel basınç sensörüGöndericisi:
1- 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü.
2Denizcilik ve havacılık endüstrilerinde uygulanır.
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Performans parametreleri Mini Endüstriyel basınç sensörüGöndericisi: | |
Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
Koruma derecesi | IP65 |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC |
Seçim ÖrnekleriMini DIN basınç verici sensörü |
Sipariş ipuçları |
Sipariş Rehberi | |||||||||
BP15X | Analog basınç verici | ||||||||
Kod | Çizelge İnşaatı | ||||||||
5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
(0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
Kod | Güç kaynağı | ||||||||
D1 | 24VDC | ||||||||
D2 | 5VDC | ||||||||
D3 | Diğerleri | ||||||||
Kod | Çıkış sinyali | ||||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
S2 | 1~5VDC | S6 | 0~10VDC | ||||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
S4 | 0~10mADC | ||||||||
Kod | Basınç Bağlantısı | ||||||||
J1 | M20×1.5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | 7/16-20UNF | ||||||||
J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
Kod | Elektrik bağlantısı | ||||||||
B1 | Hirschmann | ||||||||
B2 | PG7 | ||||||||
B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
B4 | Diğerleri | ||||||||
Kod | Basınç Tipi | ||||||||
G | Basınç ölçümü | ||||||||
A | Mutlak Baskı | ||||||||
S | Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl? İndirim var mı?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
