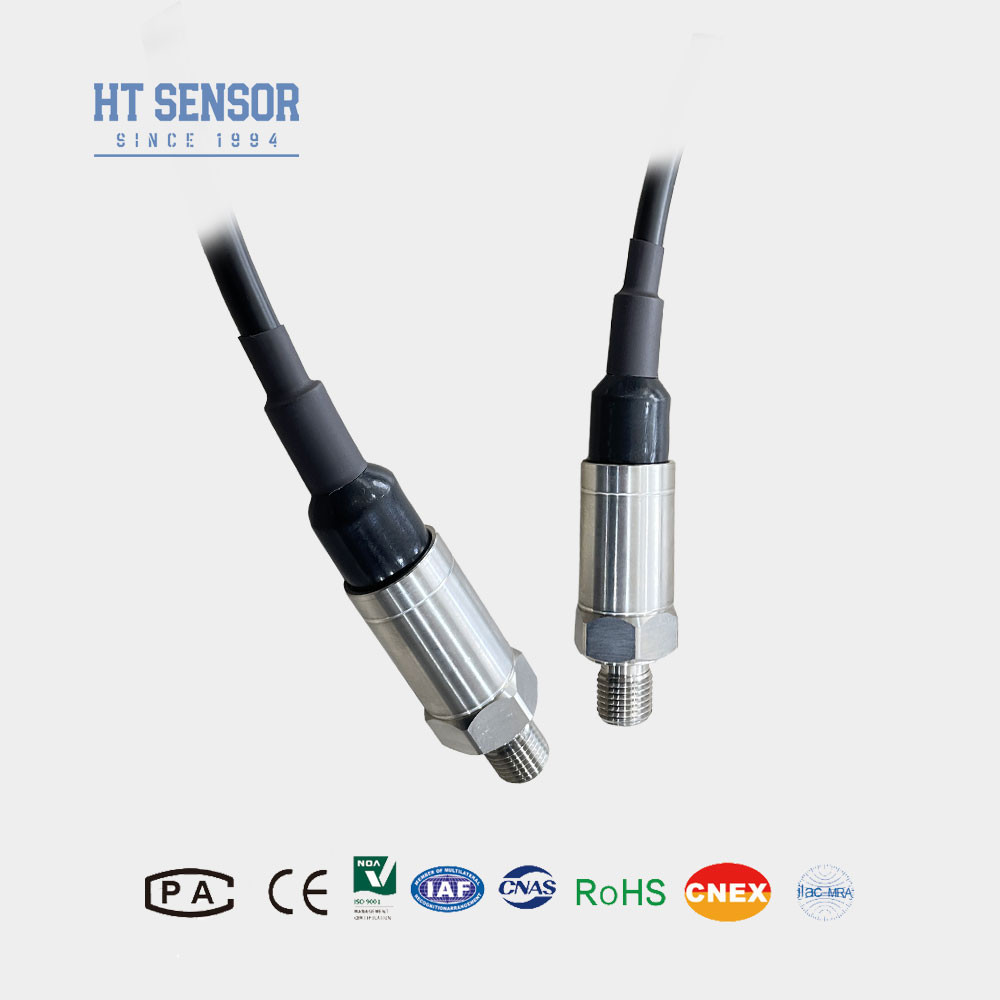

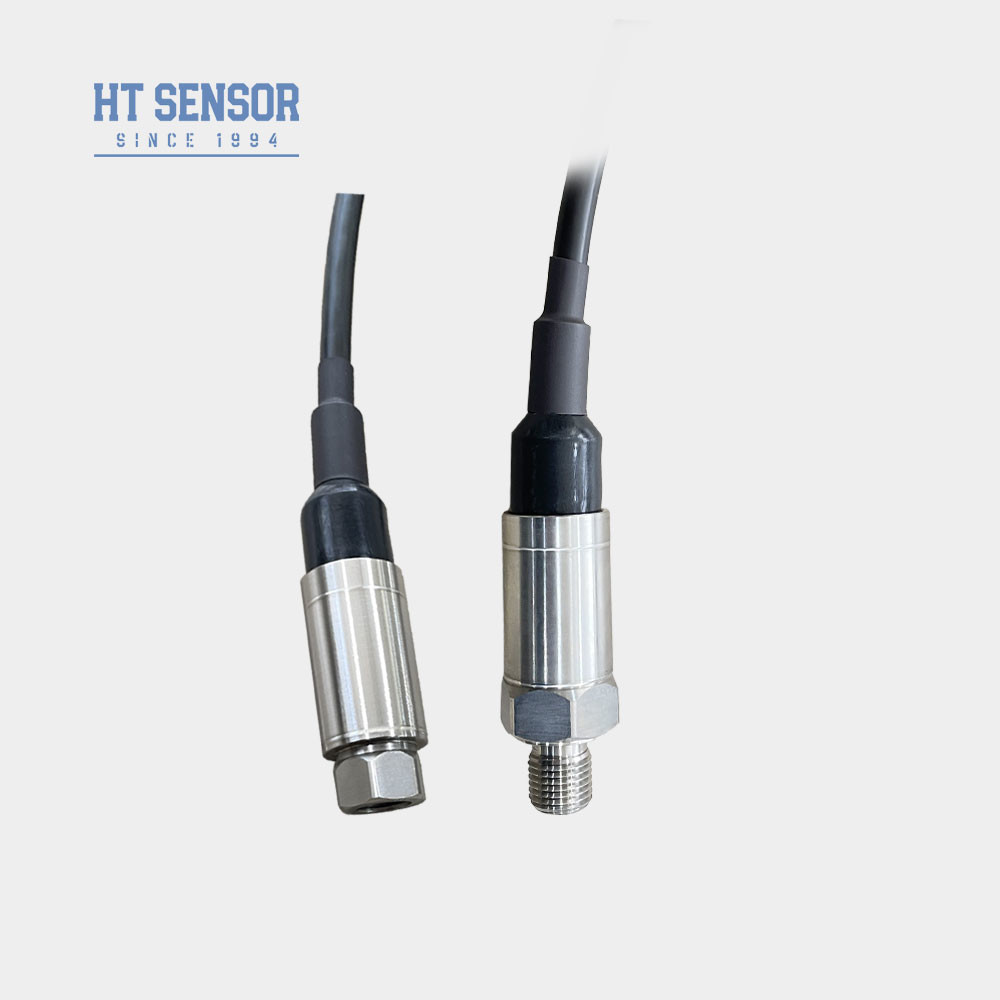

BP156 Kompakt Çubuk Tipi Endüstriyel Basınç GöndericisiSensörYüksek performanslı bir silikon piezoresistif basınç sensörü kullanır.ve standart endüstriyel ve ağ çıkış sinyalleri sunmak için sinyal koşullamasıZorlu endüstriyel ortamlar için tasarlanmış sağlam bir IP68 su geçirmez kabına sahiptir. Her bileşen titizlikle tasarlanmış, taratılmıştır,ve döngüsel yükleme gerginliği azaltımı da dahil olmak üzere sıkı süreçler ile doğrulandı, yaşlanma testleri ve çevresel simülasyonlar uzun vadeli istikrar ve güvenilirliği sağlamak için.
Ürün ÖzellikleriMini Endüstriyel basınç verici sensörü:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı.
2Kompakt ve hafif tasarım.
3.Yüksek hassasiyet, tümü paslanmaz çelik yapısı.
BaşvurularMini endüstriyel basınçİletici sensörü:
1- 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü.
2Denizcilik ve havacılık endüstrilerinde uygulanır.
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Performans parametreleri Mini endüstriyel basınçRansmitter sensörü: |
| Ölçüm aralığı |
0kPa ~ 10kPa...20MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC |
±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez |
0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar |
± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
| Sıfır Noktası Sıcaklığı Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı |
2.4Khz |
| Karşılama sıcaklığı |
0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı |
-20oC~80oC |
| Depolama sıcaklığı |
-40oC~120oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
304316L |
| Diyafram malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Patlama geçirmez sınıflandırma |
Ex ia IIC T6 Ga |
| Koruma derecesi |
IP65 |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Seçim ÖrnekleriMini DIN basınç verici sensörü |
- Bir ürünü seçerken, test edilen ortamın cihazın ıslatılmış parçalarıyla uyumlu olduğundan emin olmak önemlidir.
- Patlama geçirmez basınç verici modellerinin standart olarak dijital bir ekranla donatılmadığını lütfen unutmayın.
- LCD veya LED ekran başlı verici için, düzgün çalışmayı sağlamak için güç kaynağı voltajı 20VDC'den az olmamalıdır.
- Uzun süreli güvenilir çalışmayı garanti etmek için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının uygun şekilde topraklandığından emin olmaları önerilir.Bu elektrik dalgalanmalarına ve müdahaleye karşı koruma sağlar.
- Fluor kauçuklu O halkalar için nominal çalışma sıcaklık aralığı -20°C ila 250°C arasındadır. Uygulama -20°C'nin altındaki sıcaklıkları gerektirirse,Bunun yerine güvenilir bir mühürleme sağlamak için EPDM O halkaları seçilmelidir..
- Kablo bileşikleri varsayılan olarak sağlanmaz. Bir kablo gerekirse, üç malzeme seçeneği vardır: polietilen (PE), polivinil klorür (PVC) ve politetrafluoroetilen (PTFE).Aksi belirtilmedikçe, varsayılan kablo malzemesi polietilen olacaktır.
- Yüksek titreşim, anlık darbe veya yüksek elektromanyetik/radio frekanslı müdahale gibi özel uygulama gereksinimleri için,Lütfen bize önceden haber verin böylece uygun özel çözümü önerebilir ve sağlayabiliriz.
- Bu daha ayrıntılı paragraf biçimi, aynı bilgileri daha kapsamlı bir şekilde kapsar ve her ana noktaya ek bağlam ve açıklama sağlar.Bu, daha derinlemesine rehberlik gerektiren uygulamalar için yararlı olabilir..
| Sipariş Rehberi |
| BP15X |
Analog basınç verici |
| |
Kod |
Çizelge İnşaatı |
| 5 |
Packard fişleri |
6 |
Kapalı Doğrudan Çıkış Kablosu 1,5 metre |
| 7 |
Mini Hirschmann Bağlantısı |
8 |
Büyük Hirschmann Bağlantısı |
| |
Ölçüm aralığı |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
veya MPa |
X: Gerçek ölçüm aralığını gösterir |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri ((¢50.4 Flanş) |
| |
Kod |
Elektrik bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kablo Kapalı Çıkış 1,5 metre |
| B4 |
Diğerleri |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
