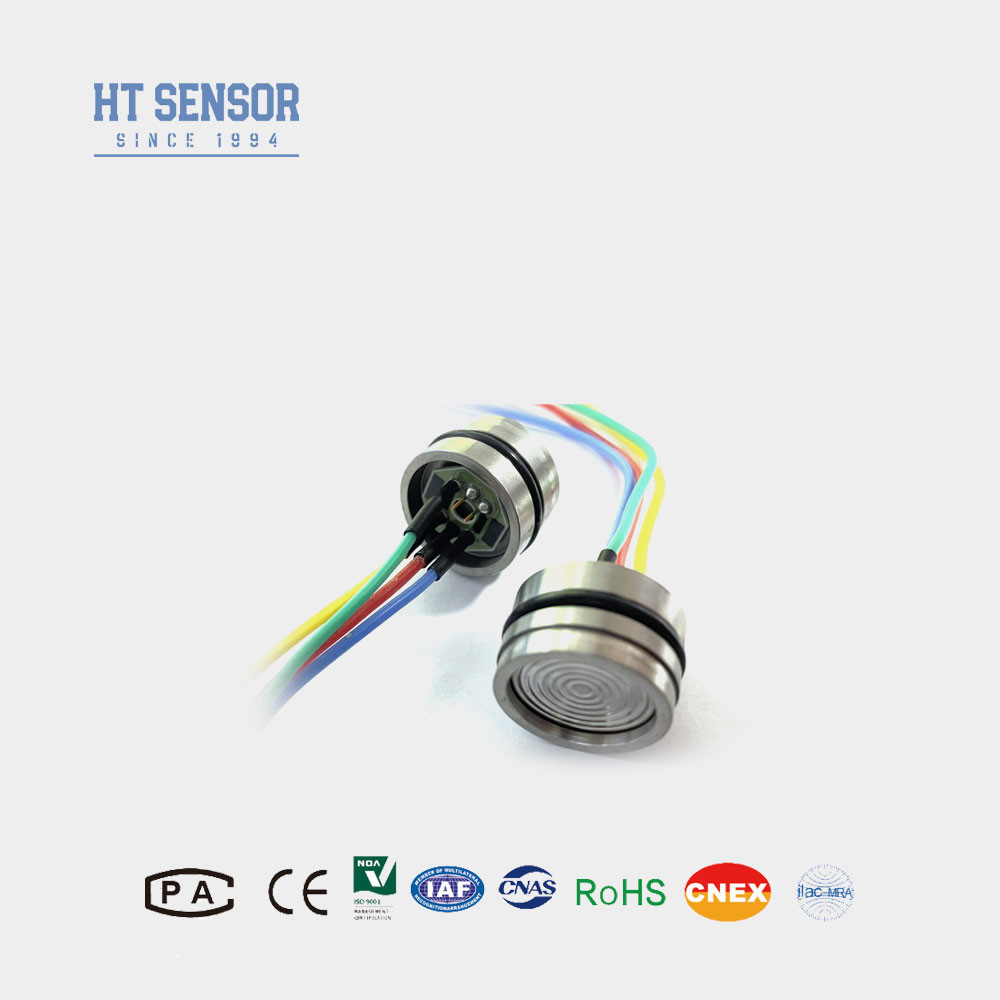

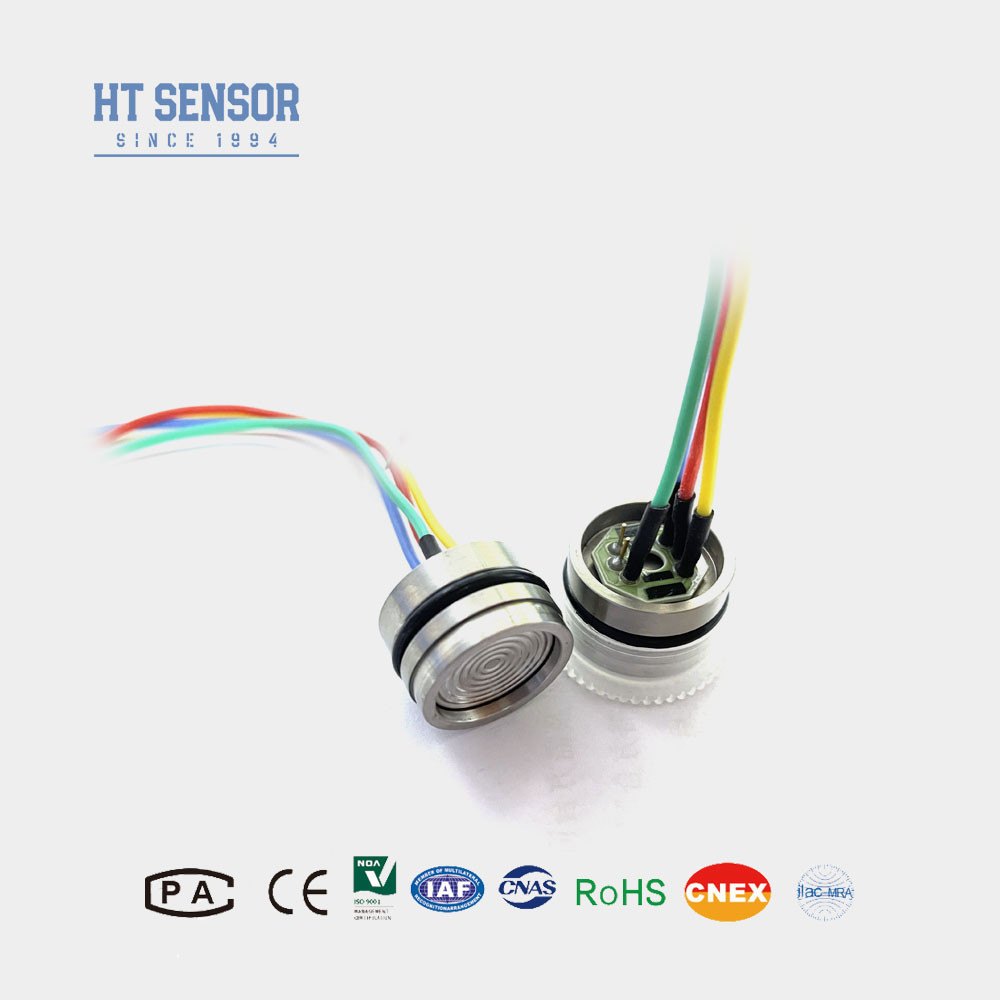

HT19 Yüksek hassasiyetli basınç ölçüm sensörü için piezoresistif silikon basınç algılayıcı hücresi
Product Details
| Malzeme: | 316L | Minimum Aralık: | 10kpa |
|---|---|---|---|
| Maksimum aralık: | 60 MPa | Tedarik: | 1,5mA (0,4-2,0mA) |
| Oem: | Evet | seçilebilir: | Altın kaplamalı pim veya Dört renkli silikon tel |
| Model: | HT19 | Yüksek: | 12 mm /15 mm |
| Yağ: | Difüzyon silikon | İplik: | HAYIR |
| Vurgulamak |
Piezoresistif silikon basınç sensörü hücresi,Yüksek hassasiyetli silikon basınç sensörü,HT19 Piezoresistive Silikon Basınç Sensörü |
||
Product Description
HT19 Yüksek hassasiyetli basınç ölçüm sensörü için piezoresistif silikon basınç algılayıcı hücresi
HT19 Silikon basıncıSensör
Yağla doldurulmuş silikon basınç sensörünün tanıtımı:
Gelişmiş Stres Optimizasyonu Tasarımı
- Sensör, sinterlenmiş bazda optimize edilmiş bir gerginlik tasarımı kullanır, bu da daha fazla istikrar ve hassasiyet sağlar.
- Üst yüzey montaj teknolojisi (SMT), altın tel bağlama ve diyafram kaynak işlemleri güvenilir performans sağlamak için kullanılır.
- Yüksek vakum kaplama, basınç döngüsü gerginliği ortadan kaldırma ve yüksek sıcaklıklı yaşlanma tedavileri, sensörün istikrarını ve tekrarlanabilirliğini daha da artırır.
Ürün Özellikleriyağla doldurulmuş silikon basınç sensörü:
- Geniş ölçüm aralığı:0~10KPa~100Mpa
- Piezoresistif silikon algılayıcı eleman
- Full316LSS,Tam Titanyum veya Hastelloy diyaframı
- O-ring montajı
- Yüksek doğruluk ve istikrar.
Başvurular yağla doldurulmuş silikon basınç sensörü:
- Gaz ve sıvının ölçüm basıncı
- Petrol kullanımı
- Su temini, şehrin ısı temini
- Süreç kontrol sistemi
- Havacılık ve denizcilik denetimi
- Hidrolik basınç
Silikon basınç sensörünün elektrik verileri
- Tedarik:1.5mADC
- Giriş impedansı:3KΩ~6KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- İzolasyon direnci:≥100MΩ/50VDC
- İzolasyon voltajı: ev ve elektrik bağlantısı arasındaki 500VAC hasar vermez
- Orta uyumlu: 316L paslanmaz çelik ile uyumlu sıvı, gaz
Performans, yağla doldurulmuş silikon basınç sensörünün özellikleri
| Performans parametreleri: | |||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ¢50 | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| Çalışma sıcaklığı | -20 ¢80 | °C | |||
| Depolama sıcaklığı | -40 ¢125 | °C | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | 28 gram | ||||
| Parametreler aşağıdaki koşullar altında test edilir: Sürekli akım 1,5mA ve ortam sıcaklığı 25°C | |||||
Boyut
Not:
1Montaj sırasında, gerekli hava sıklığını elde etmek için çekirdek boyutunun ve verici evinin koordinasyonuna dikkat edin.
2. Ev montaj süreci sırasında, dikey olarak hizalandığından emin olun ve dengeleme plakanın sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Eğer test edilen ortam çekirdek diyaframı ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Sensör diyaframına el veya keskin nesnelerle basmaktan kaçının, böylece diyaframın deformasyonu veya delinmesi ve çekirdeğin hasarı önlenir.
5Su, su buharı veya koroziv ortamların ölçüm çekirdeğinin negatif basınç odasına girmesini önlemek için ölçüm çekirdeğinin basınç kapısını atmosfere açık tutun.
6. Pin'de herhangi bir değişiklik varsa, lütfen gerçek üründeki etikete bakın.
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
