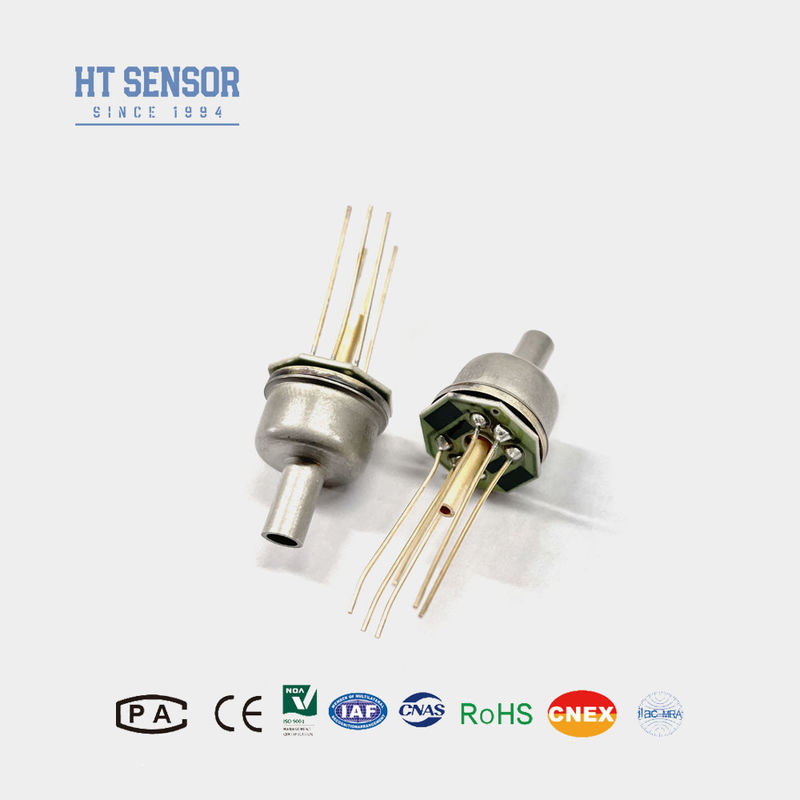

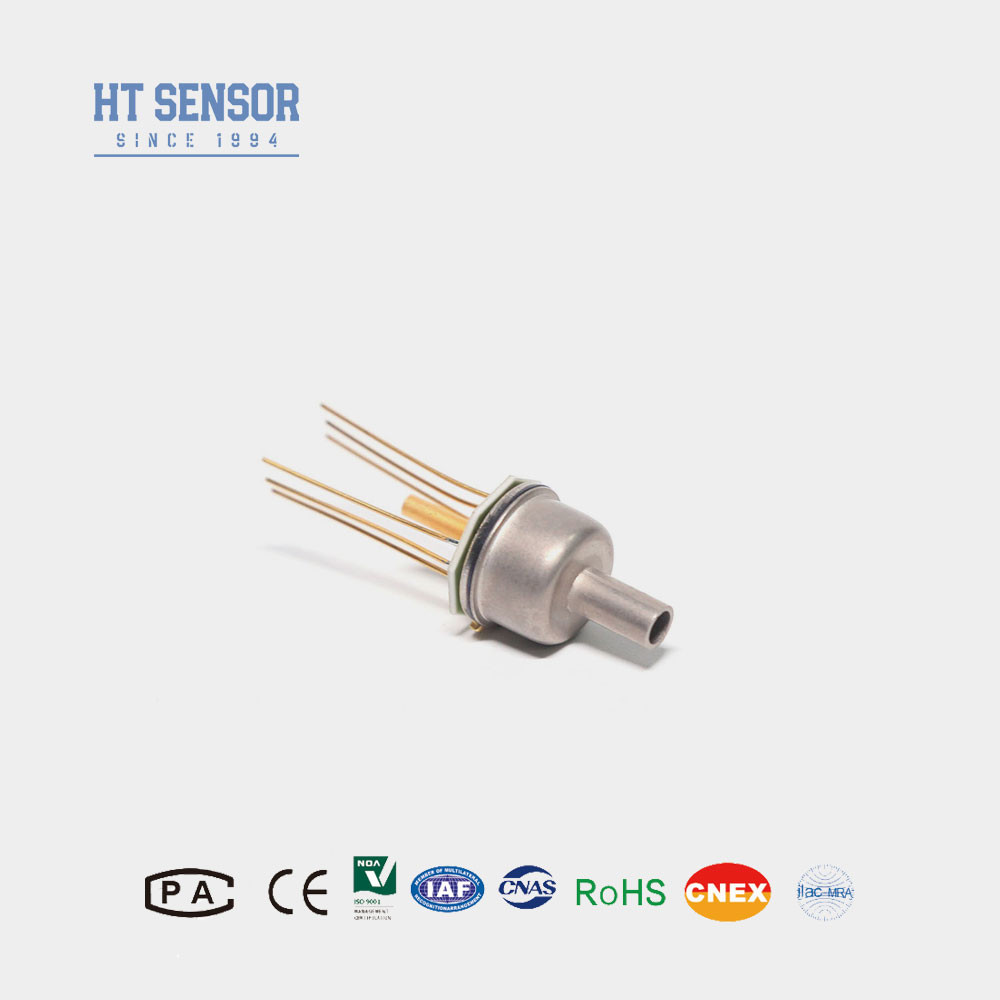

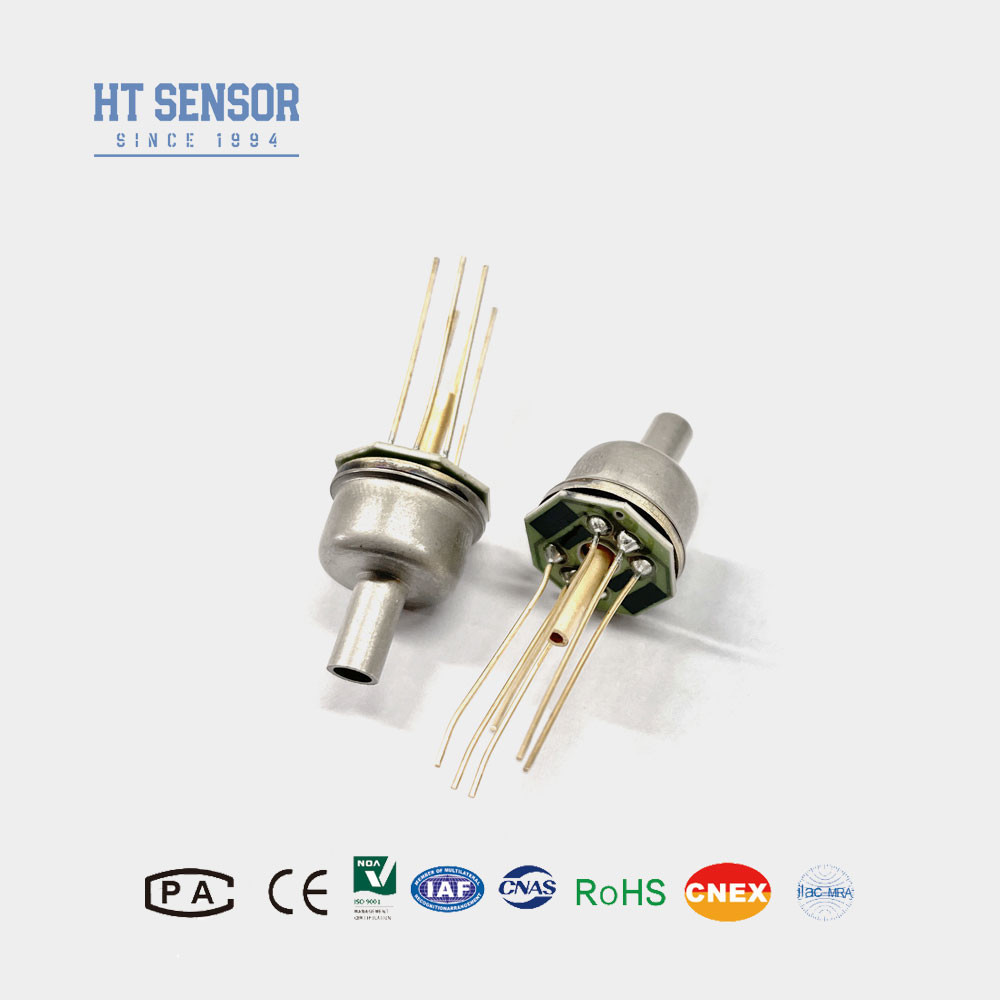

HT12 Silikon Basınç Sensörü 0 ila 200kpa arasında geniş ölçüm aralığı ile Kuru Hava Sensörü
Product Details
| Model Numarası: | HT12 | İplik türü: | TO8 |
|---|---|---|---|
| Kablo tipi: | Altın kaplamalı Kovar pimleri veya silikon tel | Ölçüm ortamı: | kuru Gaz havası |
| Menzil: | 0-10kpa~200kpaG 100kpaA,200kpaA | Çıkış: | mv Analog sinyali |
| Güç: | 1.5mA | Hs Kodu: | 9026209090 |
| İçin: | Basınç sensörü | Özelleştirme: | OEM ve ODM |
| Vurgulamak |
0 ila 2Mpa silikon basınç sensörü,Geniş Ölçüm Alanı Silikon Basınç Sensörü,HT12 Silikon Basınç Sensörü |
||
Product Description
HT12 Silikon Basınç Sensörü, Geniş Ölçüm Aralığı 0 ila 2Mpa
HT12 silikon piezoresistif basınç sensörü, gelişmiş TO8 ambalajlama teknolojisi kullanılarak kapsüllenmiş son derece kararlı bir difüzyon silikon elementidir.Yağla dolu bir çekirdeğin olmaması profil hatalarını ortadan kaldırır ve küçük aralığın istikrarını önemli ölçüde artırır, kuru, koroziv olmayan gaz basıncını ölçmek için özellikle uygundur.
Silikon basınç sensörünün ürün özellikleri:- Ölçüm aralığı 0 ila 10KPa ile 2Mpa arasında geniş.
- Yüksek güvenilirlik, iyi istikrar.
- TO8 kapsülleme teknolojisi.
- Havacılık uygulamaları.
Başvurularsilikon basınç sensörü:
- Kuru, aşındırıcı olmayan gaz basıncı ölçüldü.
- Pnömatik kontrol sistemiBiyo-tıp mühendisliğinin tıbbi uygulamalar.
- Hvac (HVAC) kontrolü.
- Deney amacına ilişkin havacılık.
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı:3KΩ~6KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altınla kaplanmış Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller
| Performans parametrelerisilikon basınç sensörü: | ||||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | ||||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| TO8 ile menzil | Min:7kpa Max:200kpa | |||||
| Tip | En fazla. | Birim | ||||
| Doğruluk | ±0.15 | ±0.3 | % F.S | |||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |||
| Histeriz | 0.05 | 0.1 | % F.S | |||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Çalışma sıcaklığı | -20~80 | oC | ||||
| Depolama sıcaklığı | -40~125 | oC | ||||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 4MPa arasındaki en küçük değeri alın | |||||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||||
| Diyafram malzemesi | 316L | |||||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||||
| Şok | 100 g, 11 ms | |||||
| Yanıt Zamanı | ≤1ms | |||||
| Ağırlık | ~12.5g | |||||
| Parametreler aşağıdaki koşullarda test edilir: Sürekli akım 1,5mA ve ortam sıcaklığı 25°C | ||||||
| Çizelge İnşaatı | |
| Boyut | |
| Elektrik bağlantısı ve telafi |
|
|
| Sipariş ipuçları |
- Gerekli hava geçirmez mühürlenmeyi elde etmek için montaj sırasında sensör çekirdeği ile koruma arasında kesin bir uyum sağlanmalıdır.
- Bileşenleri dikey olarak dikkatlice hizalayın ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için montaj yaparken eşit basınç uygulayın.
- Basınç algılayıcı çekirdeğinin hava kanalı ile atmosfer arasında açık bir bağlantı sağlanmalı, bu da su, buhar veya koroziv maddelerin pozitif ve negatif basınç odalarına girmesini engeller.
- Pin kablolarına herhangi bir değişiklik yapılırsa, doğru bir şekilde tanımlamak için sensör çekirdeğine bağlı etikete başvurun.
| Şirket |
| S&A |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Basınç sensörümüzün vericileri yüksek hassasiyet, dayanıklılık ve mükemmel performansla özelleştirme seçeneği ile karakterize edilir.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz OEM ve ODM hizmetlerimiz aracılığıyla belirli ihtiyaçları karşılamak için ürünleri uyarlayabilirler.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebiliyor.Pürüzsüz üretim ve teslimat programı için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller genellikle 5 ~ 8 iş günü teslim süresi vardır, özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
C: Toplu siparişler veya uzun vadeli ortaklıklar için indirimlerle rekabetçi fiyatlar sunuyoruz.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Ürünlerimiz nakliye tarihinden itibaren 24 aylık bir garanti ile birlikte gelir ve satış sonrası hizmetimiz, PC ağı üzerinden uzaktan talimat desteği ile birlikte 24 saat içinde hızlı yanıtları sağlar.
