Malzeme: | 304 Paslanmaz Çelik | Çıkış sinyali: | 4-20 mA veya 0,5-4,5VDC, 0-10VDC |
---|---|---|---|
Besleme Gücü: | 24 VDC veya 5 VDC | Elektronik Bağlantı: | Packard |
Ölçüm aralığı: | 0-10KPa~10MPa | Doğruluk: | 0% 25, % 0.5 |
Hassas element: | Yayılmış Silikon Basınç Algılayıcı | Bağlantı Tipi: | İplik |
HS kodu: | 9026209090 | OEM: | OEM veya ODM |
Garanti: | 24 Aylık | ||
Vurgulamak: | 0-10MPA Silikon Basınç Göndericisi,G1/4'' Silikon Basınç Göndericisi,Su Gaz Yağı Silikon Basınç Göndericisi |

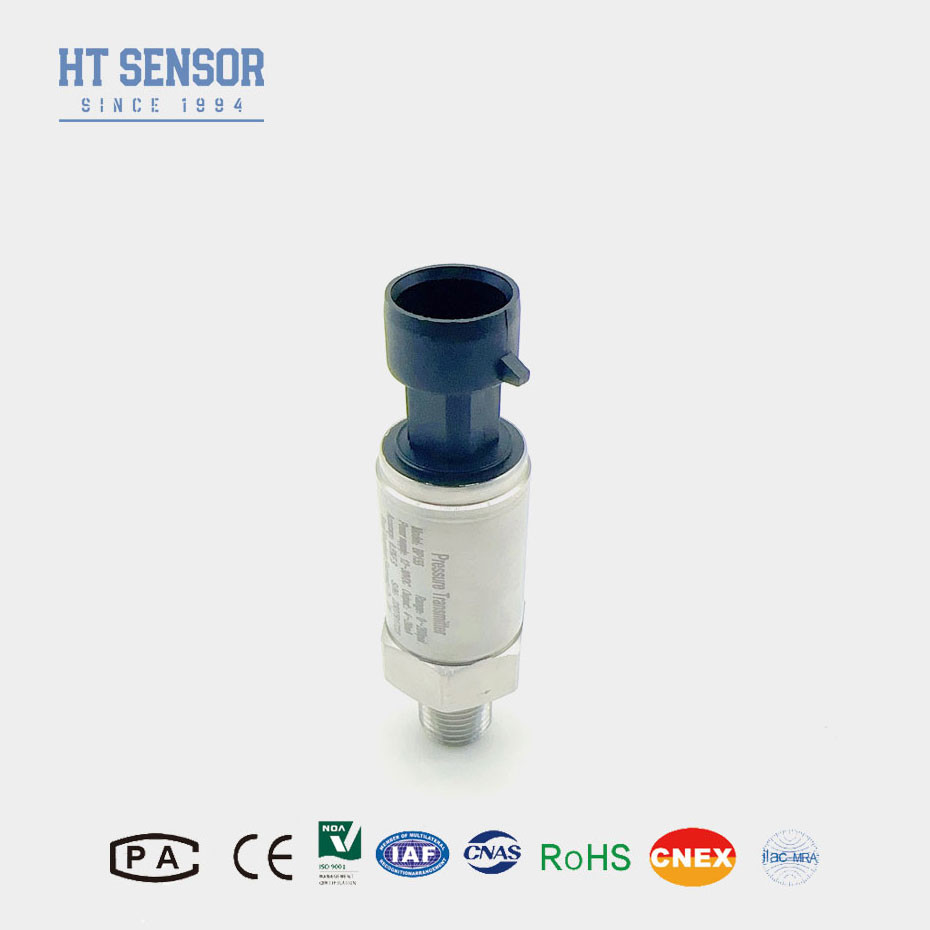

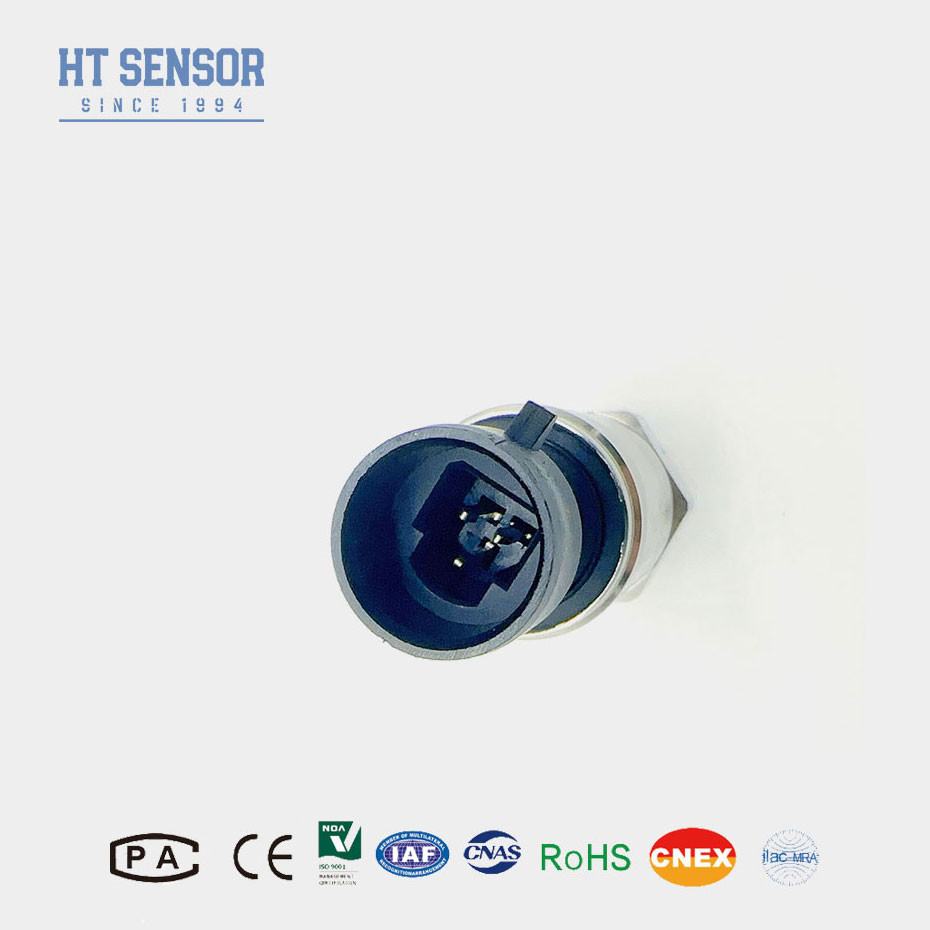

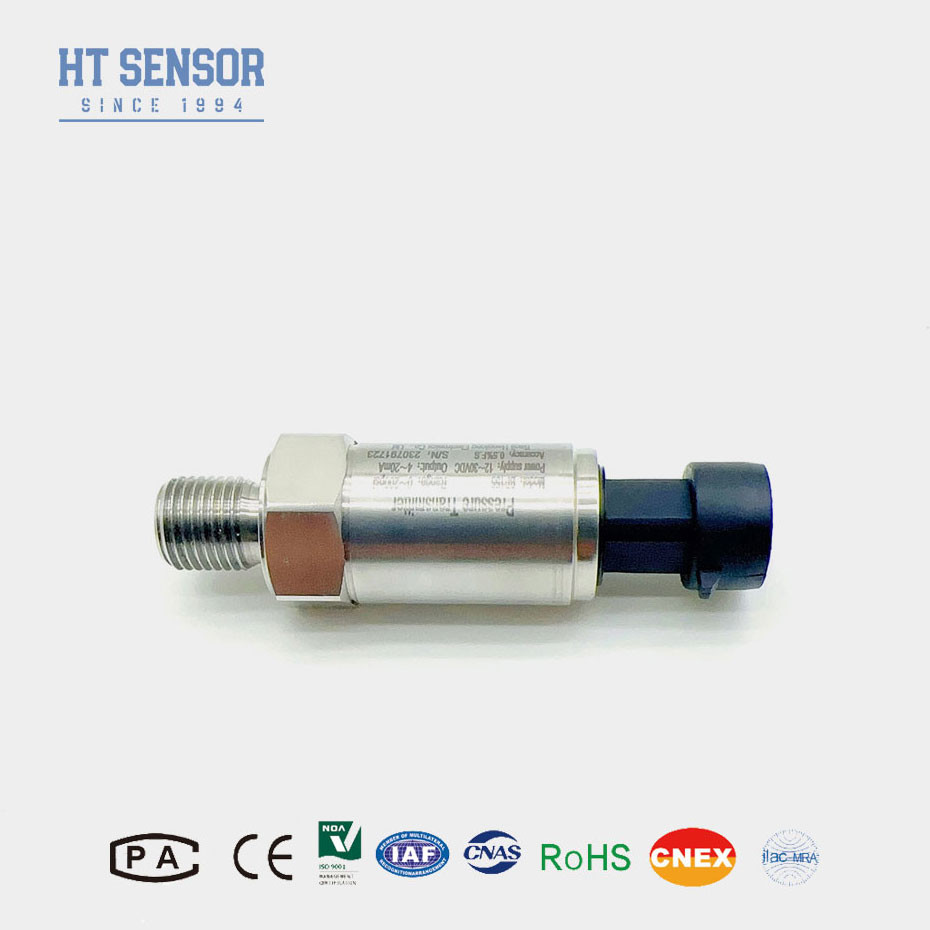

BP155 Piezoresistive Difüzyon Silikon Basınç Göndericisi
Giriş:
BP155 PiEzoresistive Diffused Silicon Pressure Transmitter (DİP)Bu sensörler yüksek doğrulukları, güvenilirlikleri ve geniş bir basınç aralığını ölçme yetenekleri nedeniyle yaygın olarak kullanılır.
Sinyal ölçüm elemanı olarak silikon basınç dayanıklı izolasyon zarı yağla dolu çekirdeği kullanır.Sinyal işleme devresinin içi paslanmaz çelik koruma içinde yer almaktadır.Sensör sinyalini standart bir çıkış sinyaline dönüştürmekÜrün, istikrarlı ve güvenilir bir performans sağlamak için bileşenlerin, yarı bitmiş ürünlerin ve bitmiş ürünlerin sıkı test ve yaşlanma taramasına maruz kaldı.Dijital telafi ile, sıcaklıktan kaynaklanan hataları düzelterek doğruluğu artırır.Geniş bir sıcaklık aralığında istikrarlı bir performans sağlar, dinamik tepkiyi iyileştirir ve zaman içinde kalibrasyonu korur.Güvenilir ve hassas ölçümlere yol açar.
Ürün Özellikleri:
Kompakt ve sağlam tasarım
Anti-elektromanyetik müdahale.
Tam kaynaklı mühürlü
IP65 koruması
Çoklu çıkış sinyalleri
Sağlam İnşaat
Entegre Olmanın Kolaylığı
Uygulamalar:
316L paslanmaz çelik, koroziv olmayan gazlar ve sıvılarla uyumludur
Petrokimya ve diğer endüstriyel alanlar
Hava kompresörü, vakum cihazı
Hidrolik ve pnevmatik kontrol sistemleri
Performans parametreleri:
Ölçüm aralığı | -100KPa~0kPa~10kPa...10MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük basıncı | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25°C | ±0,25% (Genel), ±0,5% (En fazla.) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
Sıcaklık hatası -Sıfır | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
Sıcaklık hatası -Span | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
Karşılama sıcaklığı | 0-50°C ((<35KPa), 0-70°C ((standart)) -20~80 ((özelleştirilebilir) |
Çalışma sıcaklığı | -20°C~80°C |
Depolama sıcaklığı | -40°C~120°C |
Konut malzemeleri | 304 SS |
Diyafram malzemesi | 316L SS |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
Koruma derecesi | IP65 |
Döşeme malzemesi | Fluor kauçuk veya tam kaynak mühürü |
Ağırlık | ~0.20kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ′′20mA | 1230VDC | 2/3/4 tel |
010/20mA |
3 tel |
|
0/1 ¢5V | ||
0/1 ̇10V | ||
0.5 ∙ 4.5V | 5VDC |
Sipariş ipuçları
1Basınç aralığını belirle: Göndericinin ölçmesi gereken tüm basınç aralığını belirle.Seçtiğiniz vericinin hataları ve potansiyel hasarı önlemek için bu aralıkta doğru bir şekilde ölçtüğünden emin olun.
2. Doğruluk Seviyeleri: Uygulama için doğruluk gereksinimlerini anlayın. Farklı vericiler farklı doğruluk seviyeleri sunar, bu nedenle doğru veriler için özel ihtiyaçlarınızı karşılayan birini seçin.
3Montaj Seçenekleri: Göndericinin uygulamanızda nasıl monte edileceğini belirleyin, doğrudan montaj, braket montajı veya bir panele entegrasyon gerektiriyor.
4. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimize bildirin ve siparişte belirleyin.
5Montaj Seçenekleri: Göndericinin uygulamanızda nasıl monte edileceğini belirleyin, doğrudan montaj, braket montajı veya bir panele entegrasyon gerektiriyor.
Sıkça sorulan sorular:
S. Difüzyon silikon basınç verici nedir?
Difüzyon silikon basınç vericisi, piyezoresistif elemanlara sahip bir silikon diafragma kullanarak basıncı ölçen bir cihazdır. Basınç uygulandığında diafragma deforme olur,Elektriksel direnci değiştiren ve buna karşılık gelen basınç ölçümüne dönüştüren.
S.Diffused silikon basınç verici kullanmanın avantajları nelerdir?
A. Avantajları yüksek doğruluk, mükemmel uzun süreli istikrar, geniş basınç aralığı yetenekleri, sağlam yapı ve zorlu ortamlarda çalışma yeteneği içerir.Hızlı yanıt süreleri ve düşük güç tüketimiyle de bilinirler..
S: Üretici misiniz?
A: Evet, biz profesyonel sensör üreticisi 29 yılı aşkın bir süredir!
S: OEM hizmeti kabul edebilir misiniz?
A: Evet, OEM ve ODM kabul ediyoruz.
S: Önderi süreniz nedir?
A: Normalde 3-5 gün.100pcs'den fazla miktar için, 5-7 çalışma günü ekstra gerekir.
