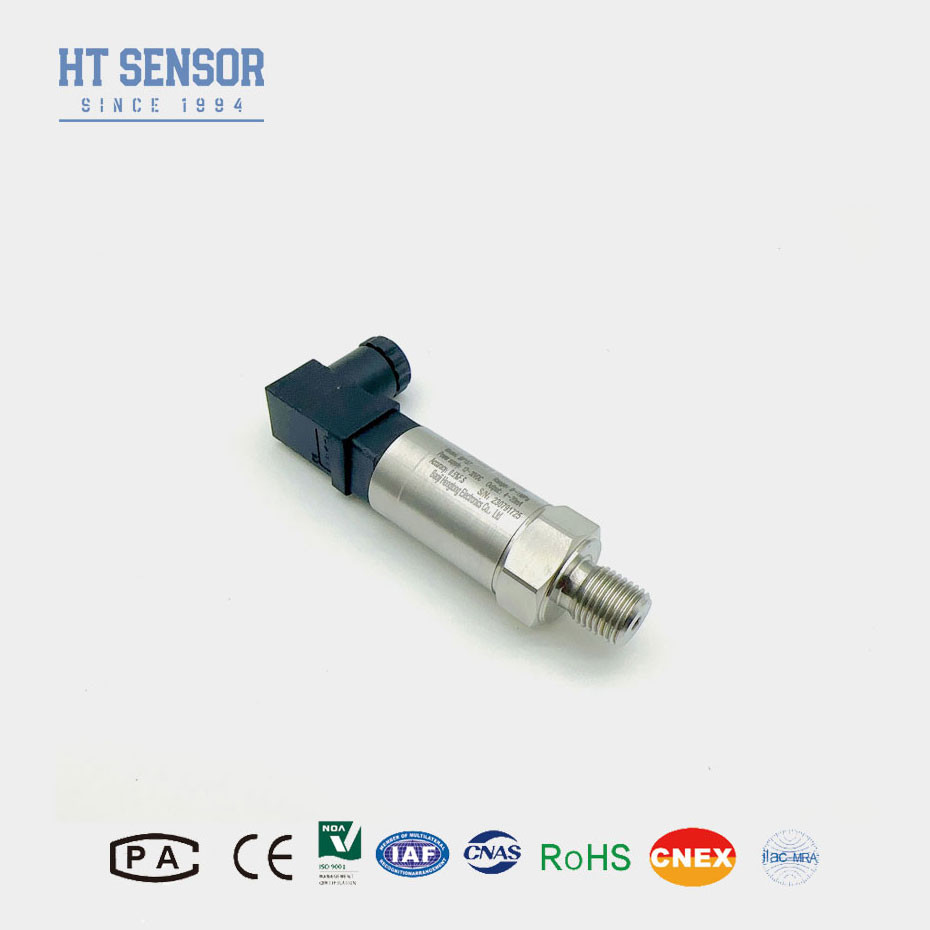

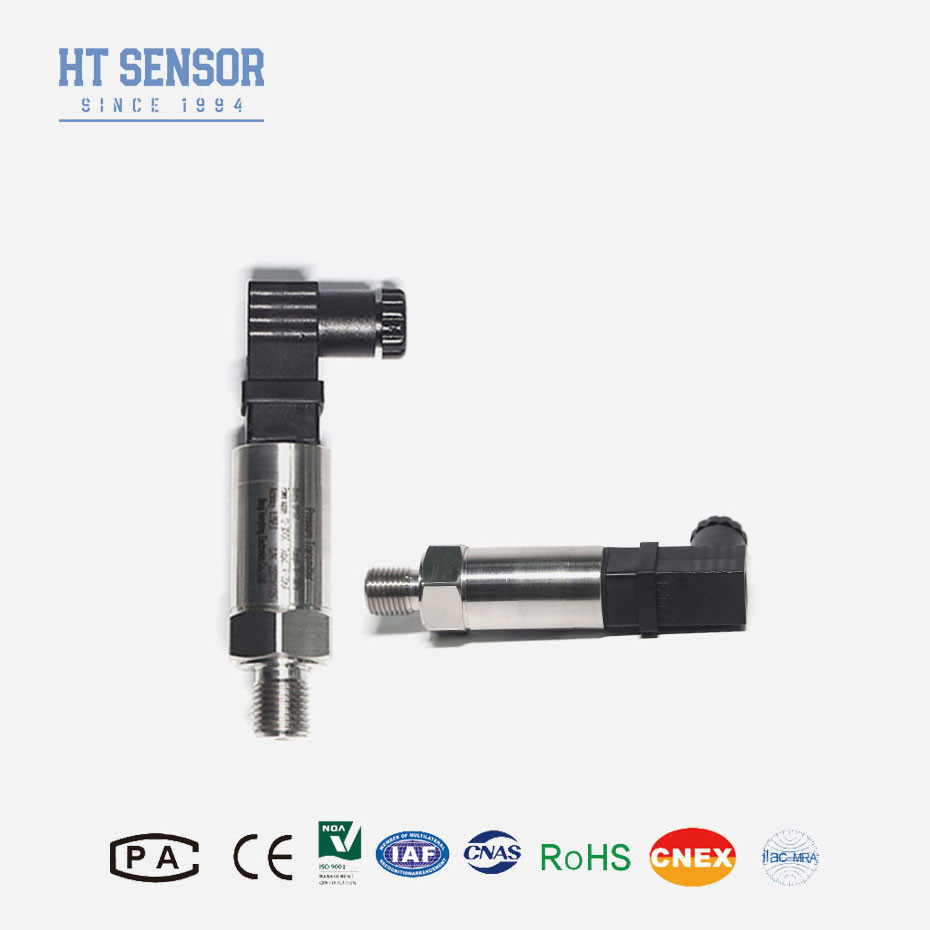

BP157 Piezoresistif Difüzyon Silikon Basınç Göndericisi
Giriş:
Sensör, algılayıcı eleman olarak hareket eden ince bir silikon diyafragma içerir.Piezoresistif dirençler silikon diyaframına yayılırBu dirençler, diafragmanın basınç altında deforme olması durumunda dirençlerini değiştirirler.Deformasyon, piezoresistif elementler üzerindeki gerginliğin değişmesine neden olur.Basınçtan kaynaklanan gerginlik, Wheatstone köprüsündeki piezoresistif elementlerin direncini değiştirir.Basınç tarafından indüklenen gerginlik, Wheatstone köprüsündeki piezoresistif elementlerin direncini değiştirirWheatstone köprüsünden gelen ham çıkış tipik olarak çok küçüktür ve güçlendirme gerektirir.0-5VDC, veya dijital çıkış).
Ürün Özellikleri:
Kompakt ve sağlam tasarım
Anti-elektromanyetik müdahale.
Tam kaynaklı mühürlü
IP65 koruması
Çoklu çıkış sinyalleri
Sağlam İnşaat
Entegre Olmanın Kolaylığı
Uygulamalar:
316L paslanmaz çelik, koroziv olmayan gazlar ve sıvılarla uyumludur
Petrokimya ve diğer endüstriyel alanlar
Hava kompresörü, vakum cihazı
Hidrolik ve pnevmatik kontrol sistemleri
Performans parametreleri:
| Ölçüm aralığı |
-100KPa~0kPa~10kPa...10MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük basıncı |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C |
±0,25% (Genel), ±0,5% (En fazla.) |
| Tekrarlanabilirlik ve Isterez |
0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar |
± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
| Sıcaklık hatası -Sıfır |
± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Sıcaklık hatası -Span |
± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Karşılama sıcaklığı |
0-50°C ((<35KPa), 0-70°C ((standart)) -20~80 ((özelleştirilebilir) |
| Çalışma sıcaklığı |
-20°C~80°C |
| Depolama sıcaklığı |
-40°C~120°C |
| Konut malzemeleri |
304 SS |
| Diyafram malzemesi |
316L SS |
| İzolasyon Direnci |
100MΩ 100VDC |
| Patlama geçirmez sınıflandırma |
Ex db IIC T6 Gb |
| Koruma derecesi |
IP65 |
| Döşeme malzemesi |
Fluor kauçuk veya tam kaynak mühürü |
| Ağırlık |
~0.20kg |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ′′20mA |
1230VDC |
2/3/4 tel |
| 010/20mA |
3 tel
|
| 0/1 ¢5V |
| 0/1 ̇10V |
| 0.5 ∙ 4.5V |
5VDC |
Sipariş ipuçları
1Basınç aralığını belirle: Göndericinin ölçmesi gereken tüm basınç aralığını belirle.Seçtiğiniz vericinin hataları ve potansiyel hasarı önlemek için bu aralıkta doğru bir şekilde ölçtüğünden emin olun.
2. Doğruluk Seviyeleri: Uygulama için doğruluk gereksinimlerini anlayın. Farklı vericiler farklı doğruluk seviyeleri sunar, bu nedenle doğru veriler için özel ihtiyaçlarınızı karşılayan birini seçin.
3Montaj Seçenekleri: Göndericinin uygulamanızda nasıl monte edileceğini belirleyin, doğrudan montaj, braket montajı veya bir panele entegrasyon gerektiriyor.
4. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimize bildirin ve siparişte belirleyin.
5Montaj Seçenekleri: Göndericinin uygulamanızda nasıl monte edileceğini belirleyin, doğrudan montaj, braket montajı veya bir panele entegrasyon gerektiriyor.
Sıkça sorulan sorular:
S: Üretici misiniz?
A: Evet, biz profesyonel sensör üreticisi 29 yılı aşkın bir süredir!
S: OEM hizmeti kabul edebilir misiniz?
A: Evet, OEM ve ODM kabul ediyoruz.
S: Dağıtıcınız olabilir miyim?
A: Evet, denizaşırı pazarda dağıtımcılar arıyoruz.
S: Önderi süreniz nedir?
A: Normalde 3-5 gün.100pcs'den fazla miktar için, 5-7 çalışma günü ekstra gerekir.
