BP93420-IB Yayılmış Silikon Basınç Algılayıcı Yüksek hassasiyet Hızlı Yanıt Zamanları Basınç Göndericisi
Product Details
| Model NO.: | BP93420-IB | Güç: | 5VDC /12-36VDC |
|---|---|---|---|
| İplik: | G1/2, M20*1.5, 1/2NPT | Uzun vadeli istikrar: | +-0.2% F.S/Yıl ((Tip.) |
| Ev materyalleri: | 316L veya 304SS | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| ölçüm ortamı: | <i>Liquid air.</i> <b>Sıvı hava.</b> <i>water oil</i> <b>su yağı</b> | Doğruluk derecesi: | <i>0.5%.</i> <b>%0,5.</b> <i>0.25%</i> <b>%0,25</b> |
| Basınç aralığı: | -100kpa~0~5kpa...100MPa | Çıkış sinyali: | 4-20mA veya RS485 Modobus |
| Vurgulamak |
Yüksek hassasiyetli basınç verici,Yayılmış Silikon Basınç Algılayıcı,Hızlı Yanıt Zamanları Basınç Göndericisi |
||
Product Description

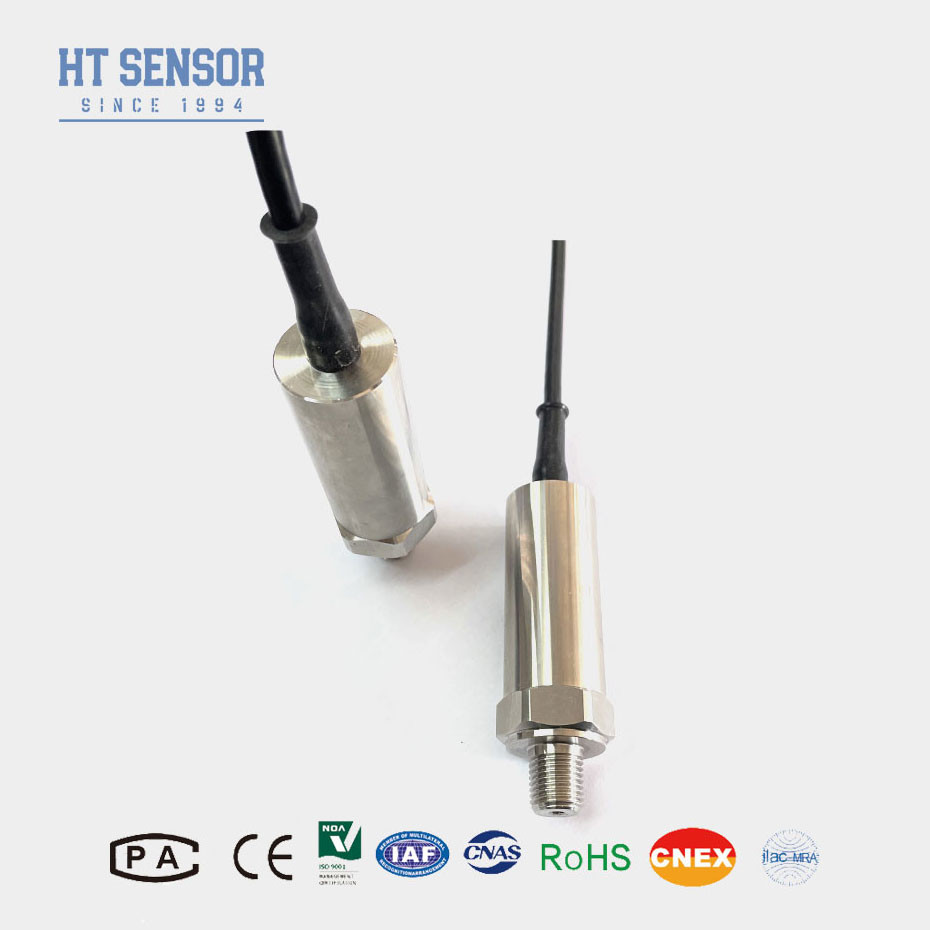

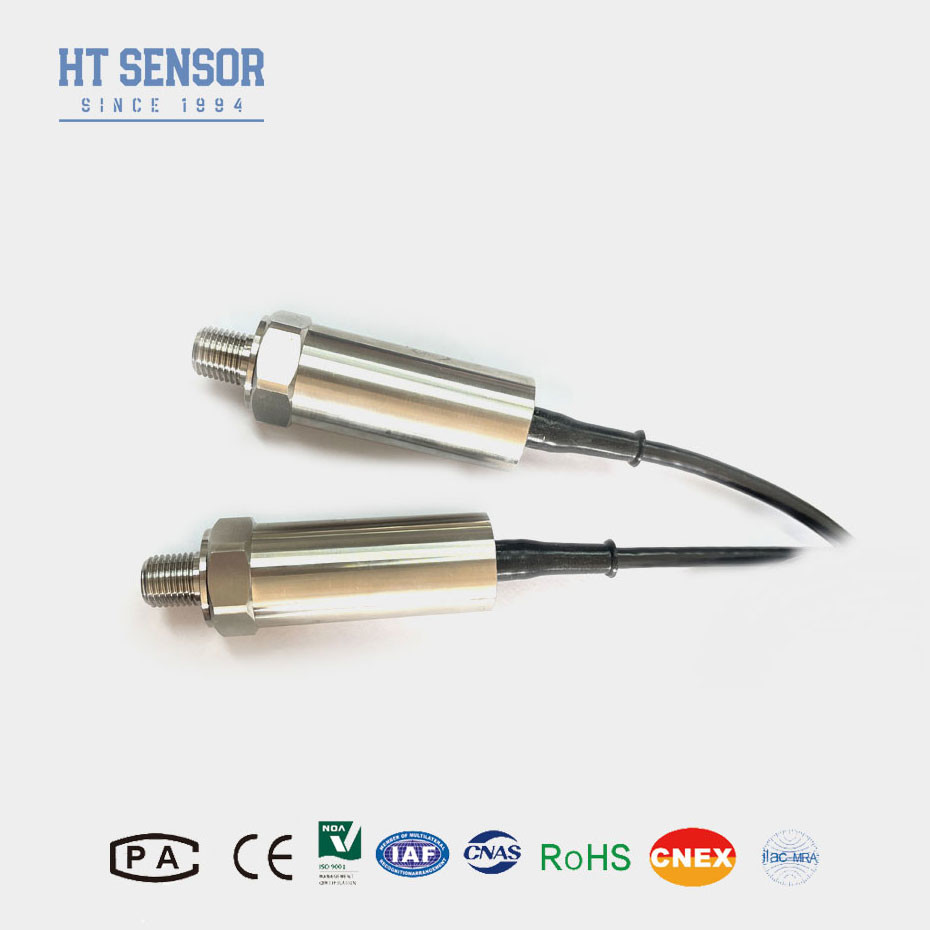

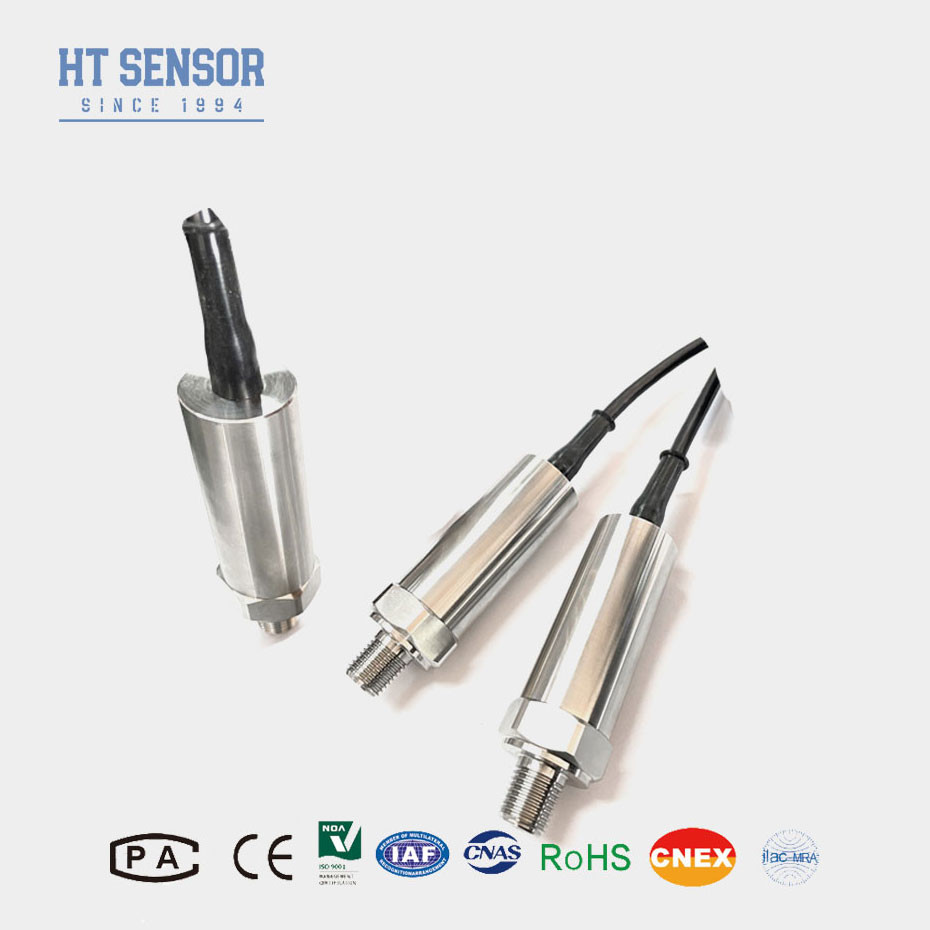

BP93420-IB Yayılmış Silikon Basınç Sensörü Hızlı Yanıt Zamanları basınç sensörü
Diffuse Silikon Basınç Göndericisi:
BP93420IB Difüzyon silikon basınç verici, basınç değişikliklerini ölçmek için difüzyon silikon teknolojisini kullanan bir basınç algılama cihazıdır.Bu sensörler basınç altında deforme olan ince bir silikon diyaframdan oluşuyor.Bu direnç değişikliği daha sonra uygulanan basıncı belirlemek için işlenebilen ve yorumlanabilen bir elektrik sinyaline dönüştürülür.Yayılmış silikon basınç sensörlerinin temel avantajlarından biri, basınç ölçümlerinde yüksek hassasiyetleri ve doğruluklarıdır.Hassas basınç izlemesinin gerekli olduğu çok çeşitli uygulamalar için uygun hale getiren, ince basınç değişikliklerini hassasiyetle tespit edebilmektedirler.
Ürün Özellikleribasınç verici sensörü:
1Yüksek hassasiyet: Dağınık silikon basınç sensörleri basınç ölçümünde yüksek hassasiyet sunarak doğru ve güvenilir sonuçlar sağlar.
2Geniş basınç aralığı: Çeşitli endüstriyel ve ticari uygulamalar için uygun hale getiren geniş basınç aralığında uygulanabilirler.
3Hızlı Yanıt Zamanı: Bu sensörler, basınç değişimlerinin gerçek zamanlı olarak yakalanmasını ve değişikliklere zamanında yanıt vermesini sağlayan hızlı yanıt yeteneklerine sahiptir.
4Kompakt Boyut: Difüzyon silikon basınç sensörleri tipik olarak kompakt boyutlara sahiptir, bu da onları farklı sistemlere ve uygulamalara entegre etmeyi kolaylaştırır.
Başvurularbasınç verici sensörü:
1.316L paslanmaz çelik ile korozif olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
5Geniş bir yelpazede.
Basınç verici sensörünün performans parametreleri:
| Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | 0.1% FS |
| Histeriz | 0.1% FS |
| Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~ 0,15 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Basınç verici sipariş ipuçları |
Denizaltı sıvı seviye vericisi sipariş ederken, seçilen ürünün özel uygulama gereksinimlerini karşıladığından emin olmak için birkaç faktörü göz önünde bulundurmak önemlidir.İşte sipariş işleminde size yardımcı olacak kapsamlı bir rehber:
1Ölçülmesi gereken maksimum ve minimum sıvı seviyelerini belirleyin. Seçtiğiniz verici bu aralıkta doğru bir şekilde ölçebilir.
2Göndericide kullanılan malzemelerin (örneğin paslanmaz çelik, PVC, PTFE) ölçülen sıvıyla uyumlu olduğundan emin olun.Özellikle koroziv veya saldırgan maddelerle uğraşırken
3Sisteminiz için uygun çıkış sinyali seçin, örneğin 4-20mA, 0-5VDC veya RS485 veya Modbus gibi dijital çıkışlar, veri alma veya kontrol sistemlerinizle uyumluluğu sağlamak için
4Flüor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20°C ~ 250°C'dir. Ürünün çalışma sıcaklığı -20 °C'den düşük olduğunda, EPDM O tipi mühürleme halka seçilmelidir..
5. Varsayılan kablo uzunluğu 1.5m'dir ve seçilecek üç malzeme türü vardır. Özel talimatlar yoksa kablo veya polietilen kablo malzemesi kullanılamaz.Farklı bir kablo malzemesine ihtiyacınız varsa, lütfen sipariş formunda belirtin.
6. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahale ve diğer özel gereksinimler durumunda, lütfen şirketimizi bilgilendirin ve siparişte belirtin.
| Basınç verici sensörünün sipariş rehberi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ1/IQ2 | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 0 oldu.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlıyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç sensörü ileteç üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Dijital telafi basınç verici performansını nasıl iyileştirir?
A: Dijital telafi, sıcaklık kaynaklı hataları, doğrusal olmayanlıkları ve sensör kaymalarını düzelterek doğruluğu artırır.Dinamik tepkiyi iyileştirir, ve güvenilir ve hassas ölçümlere yol açan zaman içinde kalibrasyonu sürdürür.
6Basınç vericileriniz hangi sertifikalara sahip?
Basınç vericilerimiz CE, RoHS ve ISO da dahil olmak üzere çeşitli uluslararası standartlara ve sertifikalara uyuyor.Ürün modeline ve uygulama gereksinimlerine göre özel sertifikalar sağlanabilir..
