Model NO.: | BPK-IIIN | Uygulama: | Sanayi |
---|---|---|---|
Yapı: | Ekran Göstergesi | Taşıma Paketi: | Kartonla Standart İhracat Ambalajı |
Kaynağı: | Baoji, Çin | Garanti: | 2 yıl |
Ölçüm aralığı: | Orta basınçlı sanayi malzemeleri | Değiştirici: | 2 anahtarı |
Giriş: | 4-20mA/0-10VDC/pt100 vb. | Çıkış: | 0-20mA,4-20mA,0-5V ve benzeri |
Vurgulamak: | Endüstriyel Dijital Basınçölçerleri,Yüksek hassasiyetli dijital basınç ölçüm cihazları,0-20mA Çıkış Dijital Basınçölçerleri |

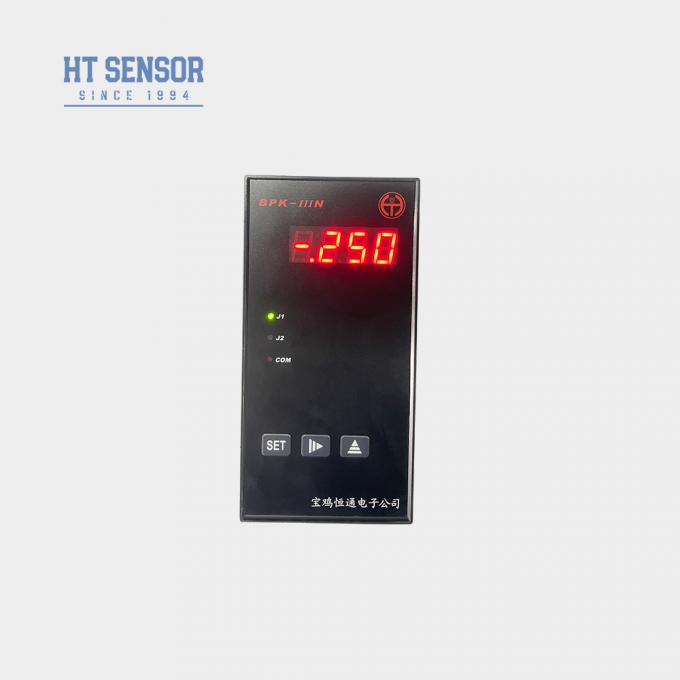

BPK-IIIN basınç ölçüm cihazı / anahtarı
Giriş:
BPK-III serisi denetleyicileri görüntüleme, kontrol ve iletim işlevleriyle donatılmıştır ve çeşitli otomatik kontrol uygulamalarında yaygın olarak kullanılmıştır.
1. RTDS, termokopüler veya standart sinyaller gibi geniş bir giriş sinyalleri aralığı için destek (tabloya bakınız).
2Özel alan ayarlarına izin veren 12 bit çözünürlüğü olan izole edilmiş iletim çıkışı.
3Yüksek/düşük, yüksek/yüksek-yüksek veya düşük/düşük alarm eylem türlerini destekleyen iki röle çıkışı.
Özellikleri
1Besleme voltajı: 220VAC(±10%);
2- Çevre sıcaklığı: 0 ~ 50oC; göreceli nem: ≤ 85%Yirıcı olmayan gaz;
3. Giriş sinyali, gösterim alanı ve ilgili parametreler: (bkz.Tablo1)
Tablo 1
Giriş sinyali kodu | Giriş sinyali | Gösterim kapsamı | Karar | Kesinlik | Giriş impedansı |
00 | T TC | 0~400oC | 1oC | 0% 2 | 100 bin. |
01 | R TC | 0~1600oC | 1oC | 0% 2 | 100 bin. |
02 | J TC | 0~1200oC | 1oC | 0% 2 | 100 bin. |
03 | WRe3-WRe25 TC | 0~2300oC | 1oC | 0% 2 | 100 bin. |
04 | B TC | 350~1800oC | 1oC | 0% 2 | 100 bin. |
05 | S TC | 0~1600oC | 1oC | 0% 2 | 100 bin. |
06 | K TC | 0~1300oC | 1oC | 0% 2 | 100 bin. |
07 | E TC | 0~900oC | 1oC | 0% 2 | 100 bin. |
08 | Pt100 RTD | -200 ~ 600oC | 0.1oC | 0% 2 | (0.2mA) |
09 | Cu50 RTD | -50.0 ~ 150.0oC | 0.1oC | 0% 2 | (0.2mA) |
10 | 0~375Ω uzak basınç | Alt ve yüksek kapsam sınırı -1999 ile 9999 arasında ayarlanabilir. | Ekran kapsamı 16 bit A/D örneği kullanılarak -1999 ile 9999 arasında sürekli | 0% 2 | (0.2mA) |
11 | 0~75mV akım bölücü | 0% 1 | 100 bin. | ||
12 | 0 ~ 30mV | 0% 1 | 100 bin. | ||
13 | 0~5V standart sinyal | 0% 1 | 100 bin. | ||
14 | 1~5V standart sinyal | 0% 1 | 100 bin. | ||
15 | 0~10V standart sinyal | 0% 1 | 100 bin. | ||
16 | 0 ~ 10 mA standart sinyal | 0% 1 | 20Ω | ||
17 | 0 ~ 20 mA standart sinyal | 0% 1 | 20Ω | ||
18 | 4 ~ 20 mA standart sinyal | 0% 1 | 20Ω |
Çıktı sinyali iletme | Mevcut çıkış | Gönderim kapsamı | İzole edilmiş voltaj | - Max. - Hayır. Karar |
Kesinlik | Yük kapasitesi | Açık devre voltajı |
00 | 4 ~ 20 mA | Sınır içindeki verileri standart akım sinyali ile ilet | 1500V | 12 bit | 0%3 | ≤ 500Ω | 15V |
01 | 0 ~ 20mA |
Bu ürün sadece 4 ~ 20mA veya 0 ~ 20mA çıkış akım sinyalleri olarak üretilir.1 ~ 5V veya 0 ~ 5V için üreticiden veya kendi kendine bağlı 250 veya 500 ohm direnç özelleştirilebilir, 0 ~ 10V voltaj ve direnç (not: direncin doğruluğu iletim çıkış voltajının doğruluğunu doğrudan etkiler).
5.RElay çıkış temas kapasitesiTablo 3'e bakın.
Tablo 3
250V/120V | 120V/48V | < 48V | Relay ömrü | ||||
AC | DC | AC | DC | AC | DC | >100000 kere |
|
Maks. akım (Resistif yük) | 3A | 2A | 4A | 3A | 5A | 4A | |
Maks. akım (indüktif yük) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |

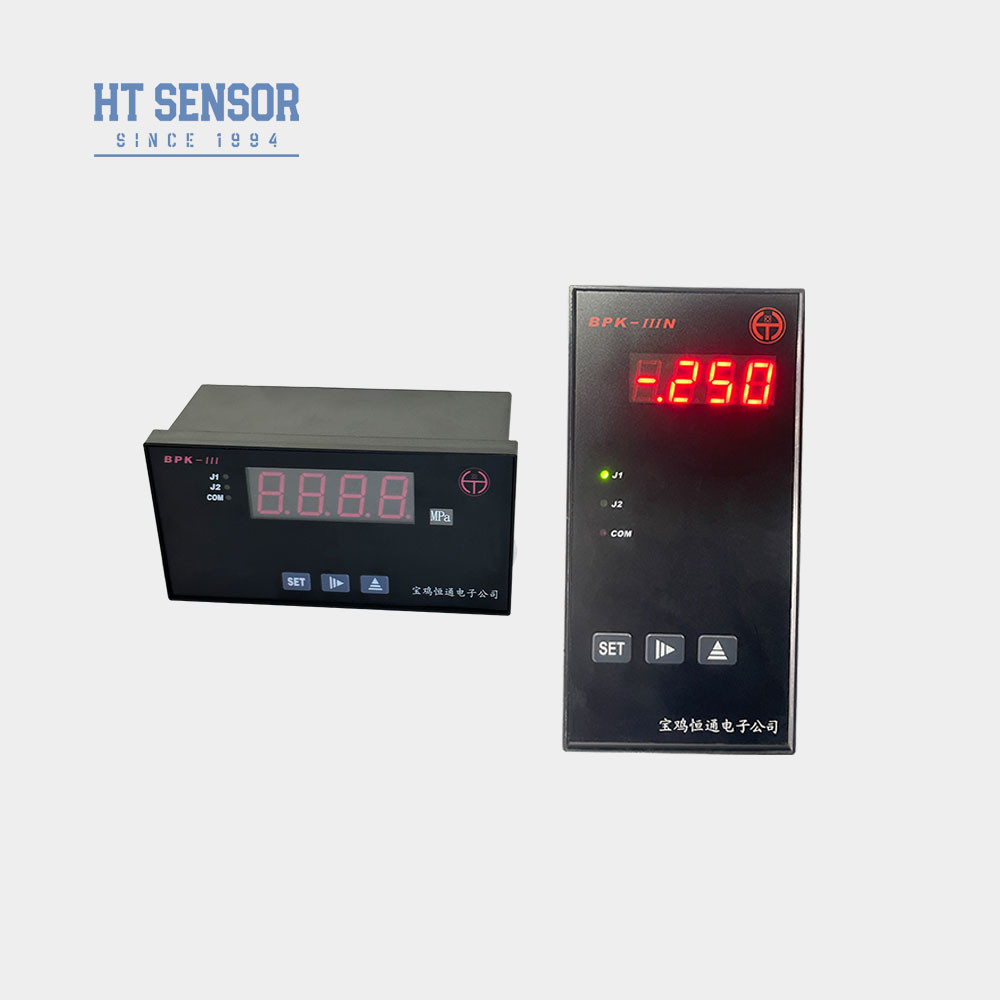

Model | Çizelge boyutu | Panel çıkış boyutu ((mm) | Not: |
BPK-IIIS | 160×80×80 ((Yatay) | 152+0.8× 76+0.7 | |

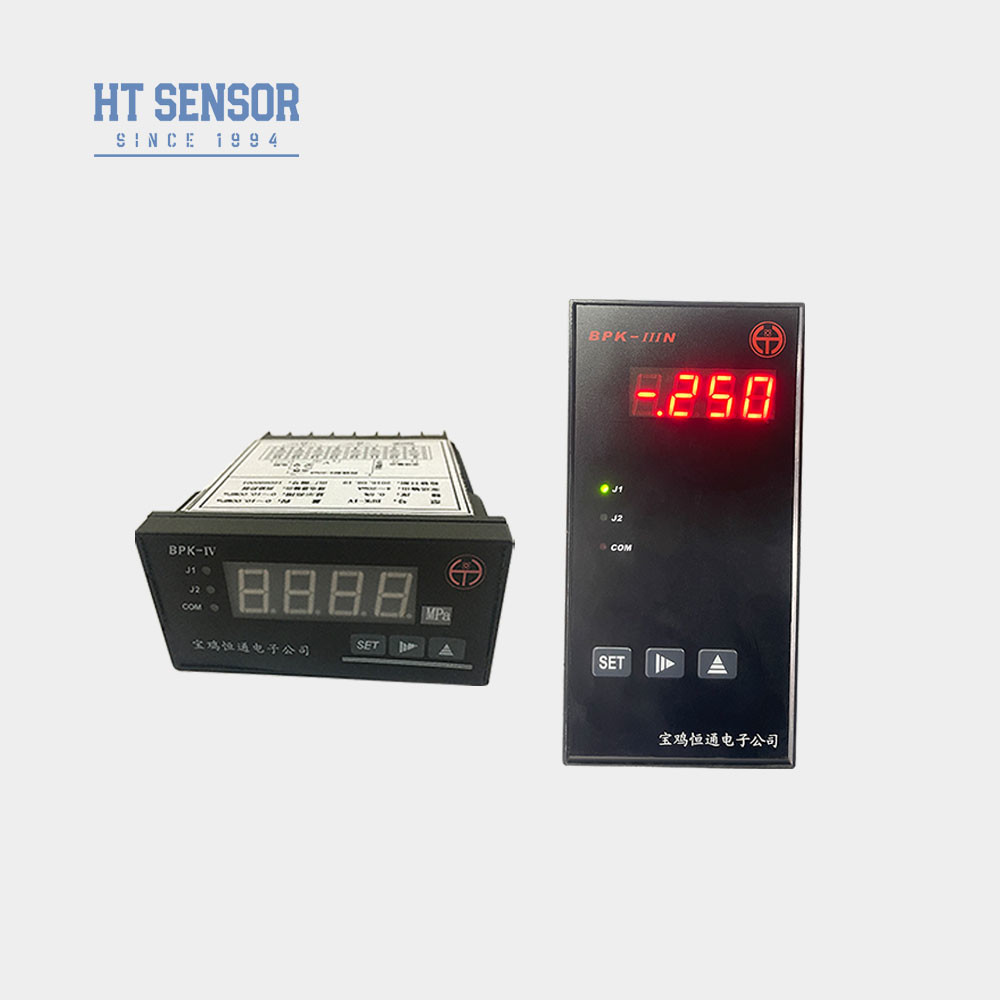

BPK-IV | 96×48×112 (üst) | 92+0.7×44+0.5 | |
BPK-IIIN | 80×160×80 ( dikey) | 76+0.7×152+0.8 | |
BPK-IIIN2 | 48×96×112 (( dikey) | 44+0.5×92+0.7 | |
BPK-IIIF1 | 96×96×112 (karede) | 92+0.7×92+0.7 | |
BPK-IIIF2 | 48×48×108 (karede) | 44+0.5×44+0.5 | J2 alarm lambasıyla J2 rölesi olmadan |
BPK-IIIF3 | 72×72×112 | 67+0.7×67+0.7 |
Şirket |
S&A |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Basınç sensörümüzün vericileri yüksek hassasiyet, dayanıklılık ve mükemmel performansla özelleştirme seçeneği ile karakterize edilir.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz OEM ve ODM hizmetlerimiz aracılığıyla belirli ihtiyaçları karşılamak için ürünleri uyarlayabilirler.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç algılayıcı verici üretme kapasitesine sahiptir.Pürüzsüz üretim ve teslimat programı için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller genellikle 5 ~ 8 iş günü teslim süresi vardır, özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
C: Toplu siparişler veya uzun vadeli ortaklıklar için indirimlerle rekabetçi fiyatlar sunuyoruz.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Ürünlerimiz nakliye tarihinden itibaren 24 aylık bir garanti ile birlikte gelir ve satış sonrası hizmetimiz, PC ağı üzerinden uzaktan talimat desteği ile birlikte 24 saat içinde hızlı yanıtları sağlar.
