Model NO.: | BPK-III | Uygulama: | Sanayi |
---|---|---|---|
Yapı: | Ekran Göstergesi | Taşıma Paketi: | karton |
Kaynağı: | Baoji, Çin | Garanti: | 2 yıl |
Ölçüm aralığı: | Orta basınçlı sanayi malzemeleri | Değiştirici: | 2 anahtarı |
Giriş: | 4-20mA/0-10VDC/pt100 vb. | Çıkış: | 0-20mA,4-20mA Ve benzeri |
Vurgulamak: | Özelleştirilebilir Kapsam Ayarları Dijital Basınçölçer,Yüksek Hassaslıklı Dijital Basınçölçer |

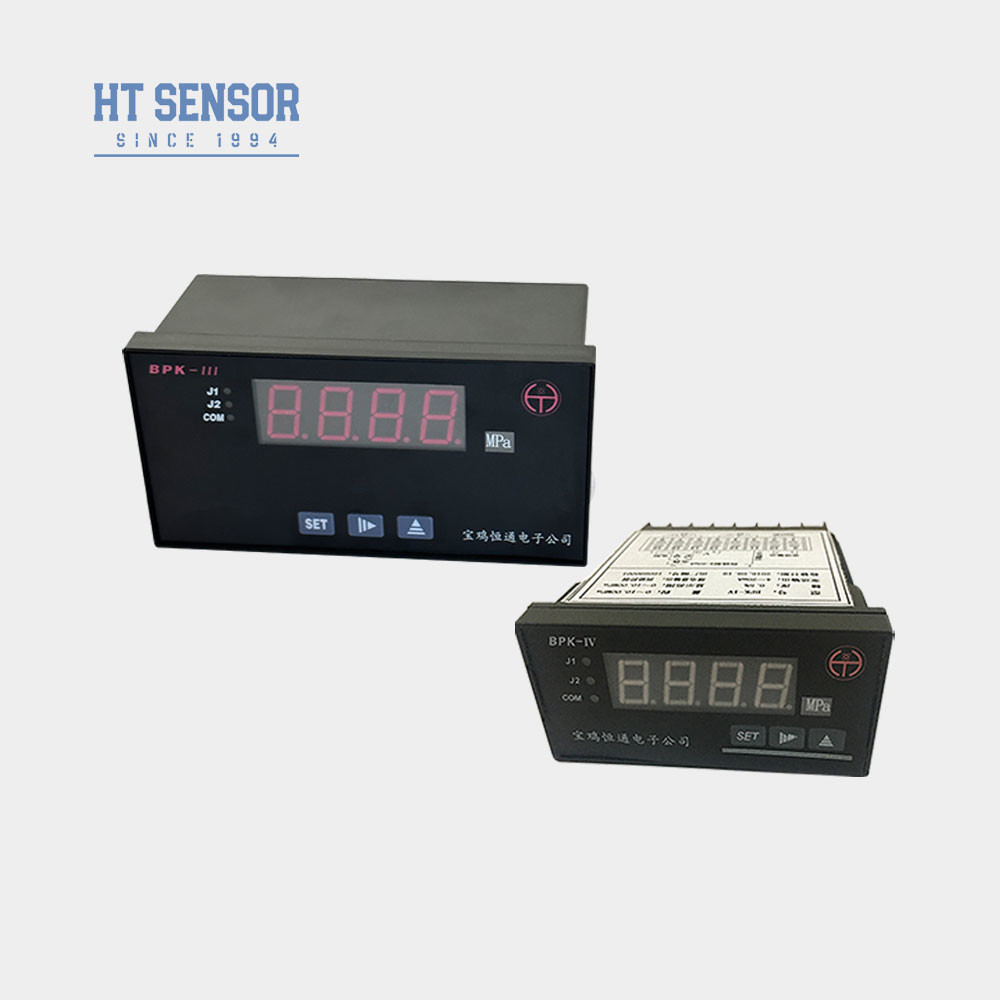

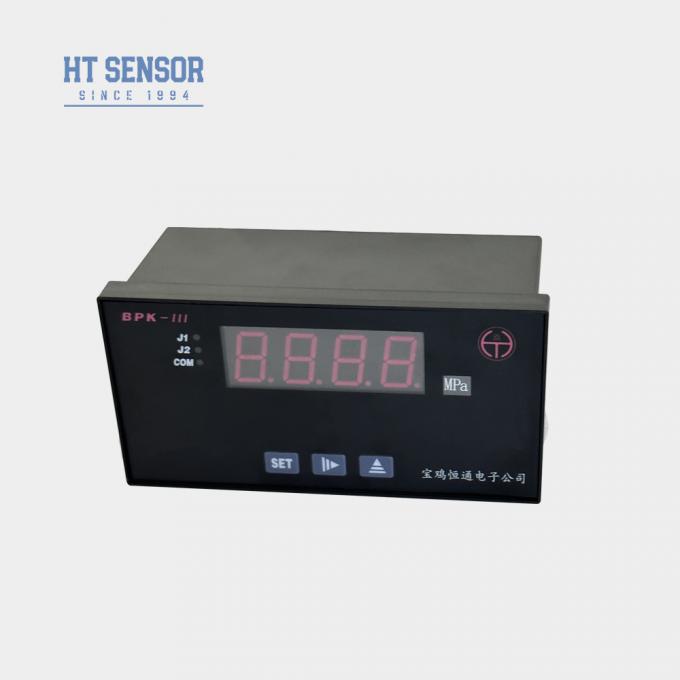

BPK-III basınç ölçüm cihazı / anahtarı
Giriş:
BPK-III serisi denetleyicileri görüntüleme, kontrol ve iletim işlevleriyle donatılmıştır ve çeşitli otomatik kontrol uygulamalarında yaygın olarak kullanılmıştır.
1. RTDS, termokopüler veya standart sinyaller gibi geniş bir giriş sinyalleri aralığı için destek (tabloya bakınız).
2Özel alan ayarlarına izin veren 12 bit çözünürlüğü olan izole edilmiş iletim çıkışı.
3Yüksek/düşük, yüksek/yüksek-yüksek veya düşük/düşük alarm eylem türlerini destekleyen iki röle çıkışı.
Spesifikasyon
1Besleme voltajı: 220VAC(±10%);
2- Çevre sıcaklığı: 0 ~ 50oC; göreceli nem: ≤ 85%Yirıcı olmayan gaz;
3. Giriş sinyali, gösterim alanı ve ilgili parametreler: (bkz.Tablo1)
Tablo 1
Giriş sinyali kodu | Giriş sinyali | Gösterim kapsamı | Karar | Kesinlik | Giriş impedansı |
00 | T TC | 0~400oC | 1oC | 0% 2 | 100 bin. |
01 | R TC | 0~1600oC | 1oC | 0% 2 | 100 bin. |
02 | J TC | 0~1200oC | 1oC | 0% 2 | 100 bin. |
03 | WRe3-WRe25 TC | 0~2300oC | 1oC | 0% 2 | 100 bin. |
04 | B TC | 350~1800oC | 1oC | 0% 2 | 100 bin. |
05 | S TC | 0~1600oC | 1oC | 0% 2 | 100 bin. |
06 | K TC | 0~1300oC | 1oC | 0% 2 | 100 bin. |
07 | E TC | 0~900oC | 1oC | 0% 2 | 100 bin. |
08 | Pt100 RTD | -200 ~ 600oC | 0.1oC | 0% 2 | (0.2mA) |
09 | Cu50 RTD | -50.0 ~ 150.0oC | 0.1oC | 0% 2 | (0.2mA) |
10 | 0~375Ω uzak basınç | Alt ve yüksek kapsam sınırı -1999 ile 9999 arasında ayarlanabilir. | Ekran kapsamı 16 bit A/D örneği kullanılarak -1999 ile 9999 arasında sürekli | 0% 2 | (0.2mA) |
11 | 0~75mV akım bölücü | 0% 1 | 100 bin. | ||
12 | 0 ~ 30mV | 0% 1 | 100 bin. | ||
13 | 0~5V standart sinyal | 0% 1 | 100 bin. | ||
14 | 1~5V standart sinyal | 0% 1 | 100 bin. | ||
15 | 0~10V standart sinyal | 0% 1 | 100 bin. | ||
16 | 0 ~ 10 mA standart sinyal | 0% 1 | 20Ω | ||
17 | 0 ~ 20 mA standart sinyal | 0% 1 | 20Ω | ||
18 | 4 ~ 20 mA standart sinyal | 0% 1 | 20Ω |
Çıktı sinyali iletme | Mevcut çıkış | Gönderim kapsamı | İzole edilmiş voltaj | - Max. - Hayır. Karar |
Kesinlik | Yük kapasitesi | Açık devre voltajı |
00 | 4 ~ 20 mA | Sınır içindeki verileri standart akım sinyali ile ilet | 1500V | 12 bit | 0%3 | ≤ 500Ω | 15V |
01 | 0 ~ 20mA |
Bu ürün 4 ~ 20 ma veya 0 ila 20 ma çıkış akım sinyaline yapılmıştır. Kullanıcının voltaj çıkış sinyali iletim çıkışına ihtiyacı varsa,1 ~ 5V veya 0 ~ 5V için üreticiden veya kendi kendine bağlı 250 veya 500 ohm dirençleri özelleştirilebilir, 0 ~ 10V voltaj ve direnç (not: direncin doğruluğu iletim çıkış voltajının doğruluğunu doğrudan etkiler).
5.RElay çıkış temas kapasitesiTablo 3'e bakın.
Tablo 3
250V/120V | 120V/48V | < 48V | Relay ömrü | ||||
AC | DC | AC | DC | AC | DC | >100000 kere |
|
Maks. akım (Resistif yük) | 3A | 2A | 4A | 3A | 5A. | 4A | |
Maks. akım (indüktif yük) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |

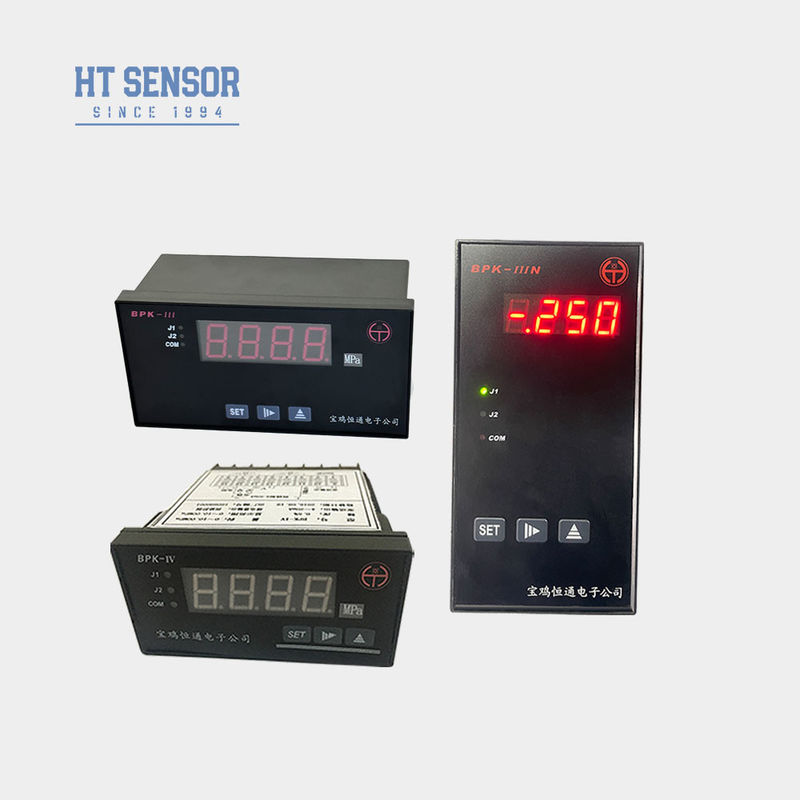

Model | Çizelge boyutu | Panel çıkış boyutu ((mm) | Not: |
BPK-IIIS | 160×80×80 ((Yatay) | 152+0.8× 76+0.7 | |

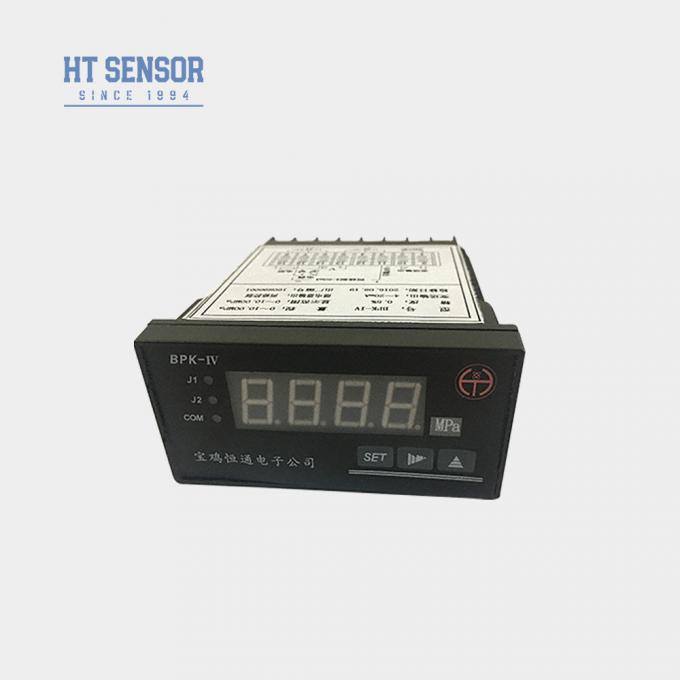

BPK-IV | 96×48×112 (üst) | 92+0.7×44+0.5 | |

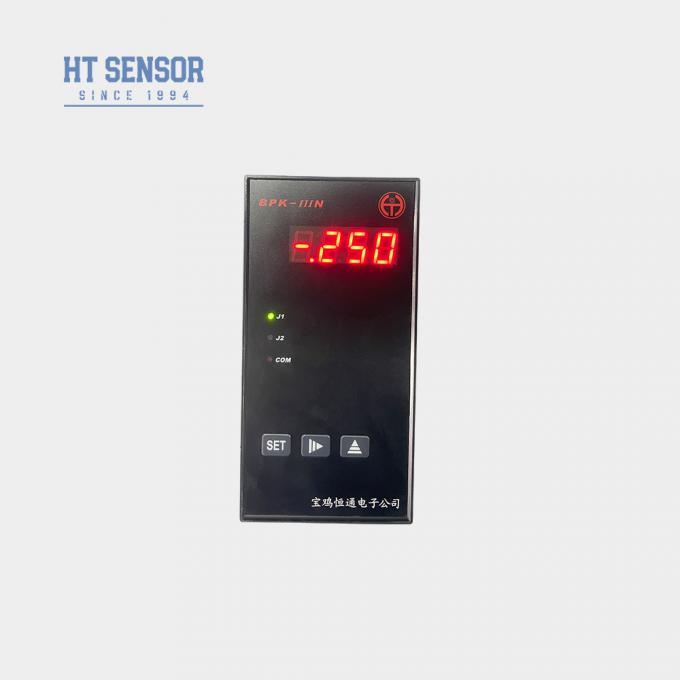

BPK-IIIN | 80×160×80 ( dikey) | 76+0.7×152+0.8 | |
BPK-IIIN2 | 48×96×112 (( dikey) | 44+0.5×92+0.7 | |
BPK-IIIF1 | 96×96×112 (karede) | 92+0.7×92+0.7 | |
BPK-IIIF2 | 48×48×108 (karede) | 44+0.5×44+0.5 | J2 alarm lambasıyla J2 rölesi olmadan |
BPK-IIIF3 | 72×72×112 | 67+0.7×67+0.7 |
Şirket |
S&A |
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
