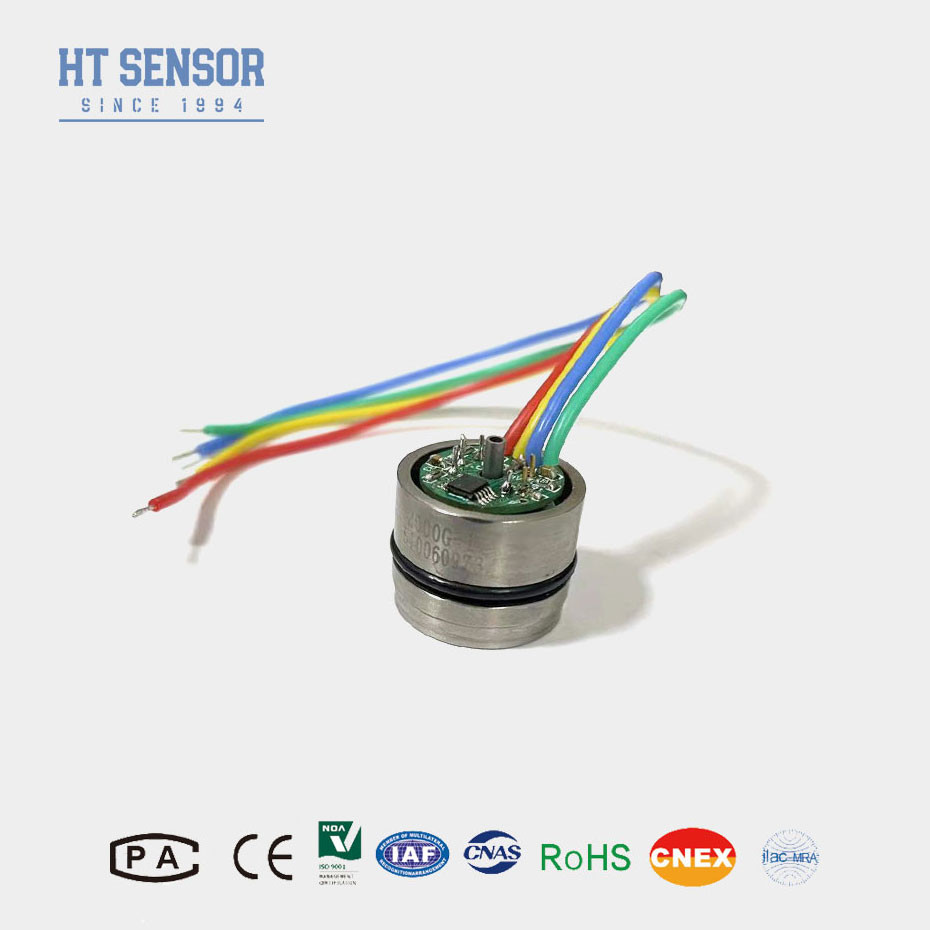

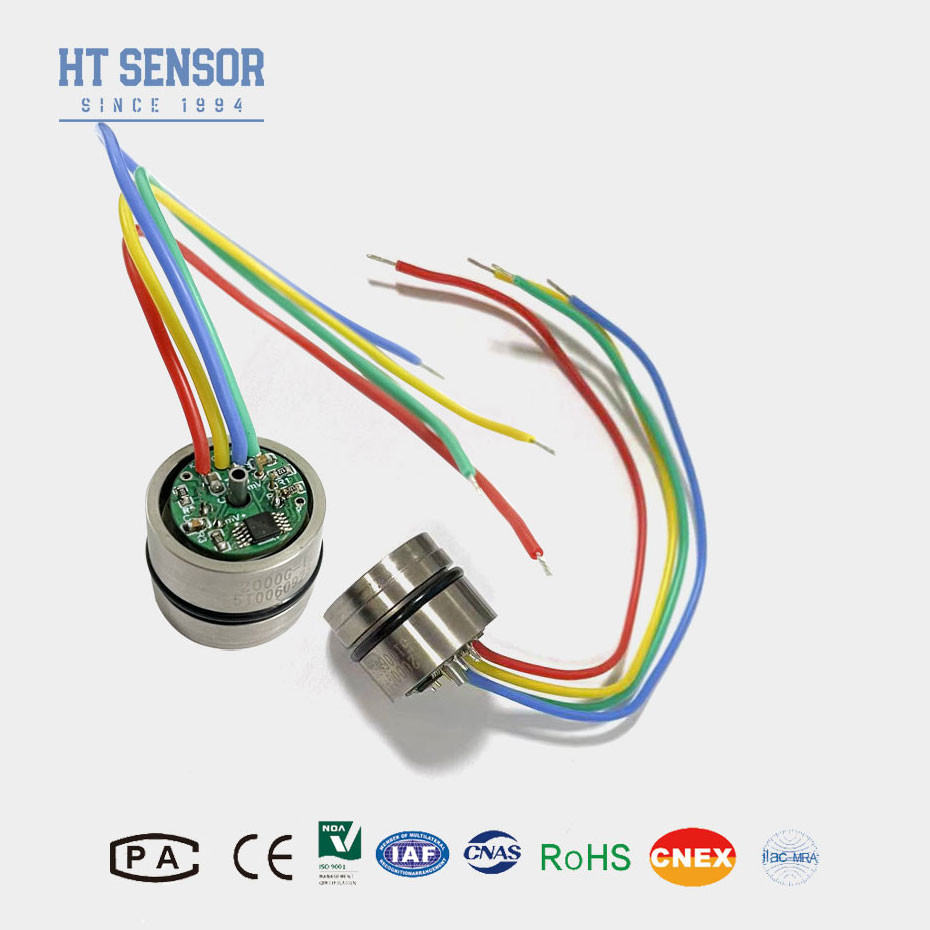

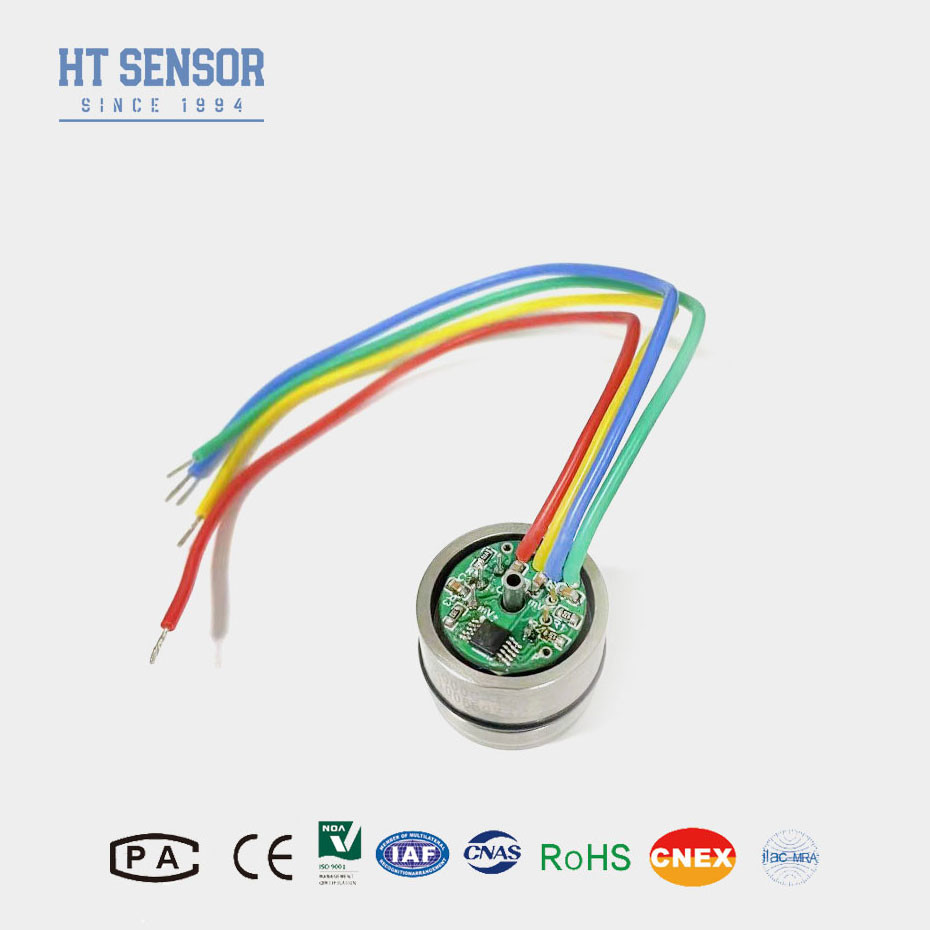

19mm Difüz Silikon Basınç Algılayıcı Piezoresistive Basınç Algılayıcı
Silikon basınç sensörünün tanıtımı:
HT19 piezoresistif silikon basınç sensörü, ana bileşeni yüksek istikrarlı difüz silikon algılayıcı elemanıdır.Algılama paketi, 316L paslanmaz çelik diyaframdan algılama elemanına basınç aktarmak için silikon yağı kullanırPiezoresistive basınç sensörü, yüksek istikrar ve yüksek hassasiyetle uluslararası gelişmiş silikon basınç çipini benimser, optimize edilmiş gerginlik tasarımı ile sinterleme tabanını benimser ve SMT tarafından üretilir.,Altın tel yapıştırma, diyafram kaynak, yüksek vakumlu yağlama, basınç döngüsü gerginliği hafifletme, yüksek sıcaklıkta yaşlanma, sıcaklık telafi etme ve diğer süreçler.Üretim deneyimi ve teknolojik yenilik, ürünlerin mükemmel bir istikrarı ve performansı vardır ve kullanıcılar tarafından yaygın olarak kabul edilir.
Ürün Özelliklerisilikon basınç sensörü:
- Geniş ölçüm aralığı:0 ~ 10KPa ~ 100MPa
- Full316LSS,Tam Titanyum veya Hastelloy diyaframı
- O-ring montajı
- Yüksek doğruluk ve istikrar
Başvurular silikon basınç sensörü:
- Gaz ve sıvının ölçüm basıncı
- Petrol kullanımı
- Su temini, şehrin ısı temini
- Süreç kontrol sistemi
- Havacılık ve denizcilik denetimi
- Hidrolik basınç
Silikon basınç sensörünün elektrik verileri
Tedarik:1.5mADC Giriş impedansı:3KΩ~6KΩ
Çıkış impedansı:2.5KΩ~6KΩ yalıtım direnci:≥100MΩ/50VDC
İzolasyon voltajı: ev ve elektrik bağlantısı arasındaki 500VAC hasar vermez
Orta uyumlu: 316L paslanmaz çelik ile uyumlu sıvı, gaz
Silikon basınç sensörünün performans özelliği
| Parametreler |
Aralık: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Tipik |
- Max. - Hayır. |
Birimler |
| Basınç Doğruluk dışı |
±0.15
|
±0.3 |
% F.S |
| Basınç Tekrarlanabilirliği ve Isterez |
0.02 |
0.05 |
% F.S |
| Sıfır çıkış |
0±1 |
0±2 |
mV |
| Span çıkışı |
≤20KPa |
50±10 |
50±30 |
mV |
| ≥35 KPa |
100±10 |
100±30 |
mV |
| Sıfır sıcaklık hatası |
≤20KPa |
± 1 |
±2 |
% F.S |
| ≥35 KPa |
±0.5 |
± 1 |
% F.S |
| Sıcaklık Hata Süresi |
≤20KPa |
± 1 |
±2 |
% F.S |
| ≥35 KPa |
±0.5 |
± 1 |
% F.S |
| Kanıt basıncı |
3X Belirli aralığı veya 120MPa, hangisi daha azsa |
------- |
| Çalışma sıcaklık aralığı |
-20~80 |
°C |
| Karşılaştırılmış sıcaklık aralığı |
0~70, 0~50 ((Aralık≤20KPa) |
°C |
| Depolama sıcaklık aralığı |
-40~125 |
°C |
Not:Yukarıdaki parametreler koşul altında:Alet: 1.5mA Sıcaklık: 25°C
Boyut
Not:
1. Gerekli hava sıklığını elde etmek için montaj sırasında çekirdek boyutu ve iletici konut arasındaki uyum dikkat
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin kablolarında herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
FQA:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir.
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma
6S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
