19 mm 1.5mA 100mv Difüz Silikon Basınç Algılayıcı
Product Details
| Malzeme: | 316L | Minimum Aralık: | -100kpa |
|---|---|---|---|
| Maksimum aralık: | 60 MPa | arz: | 1.5mA |
| Çıkış: | 100mv+-30mv | seçilebilir: | Dört renkli silikon tel veya Altın kaplama pim |
| Model: | HT19 | Yüksek: | 12 mm |
| Yağ: | difüzyon silisyum | İplik: | Hayır |
| Vurgulamak |
Yayılmış Silikon Basınç Algılayıcı,1.5mA Silikon Basınç Sensörü,19 mm Piezoresistive Basınç Değiştiricisi |
||
Product Description

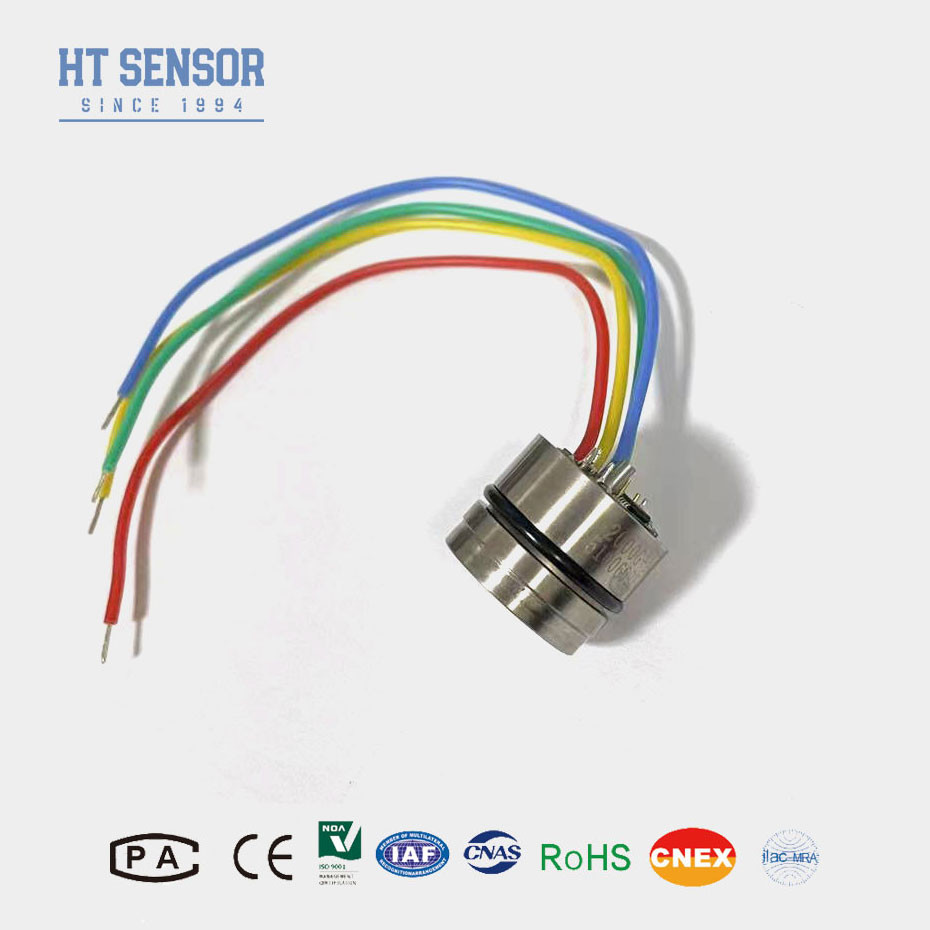

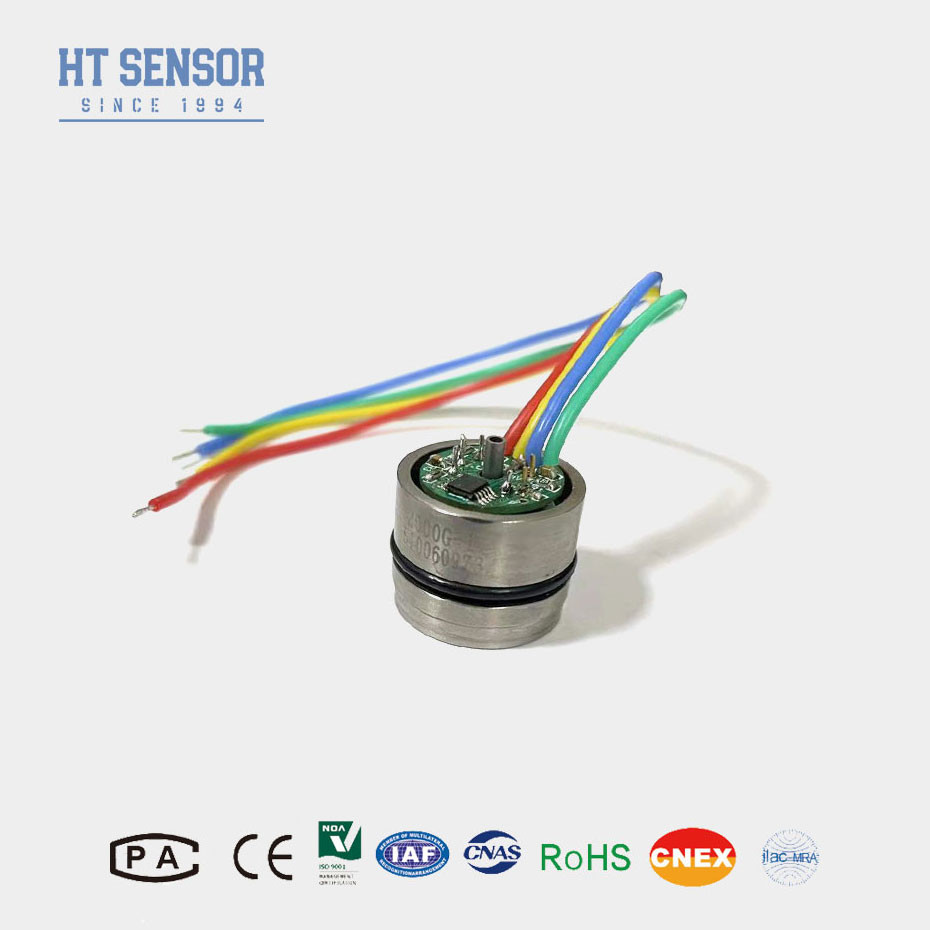

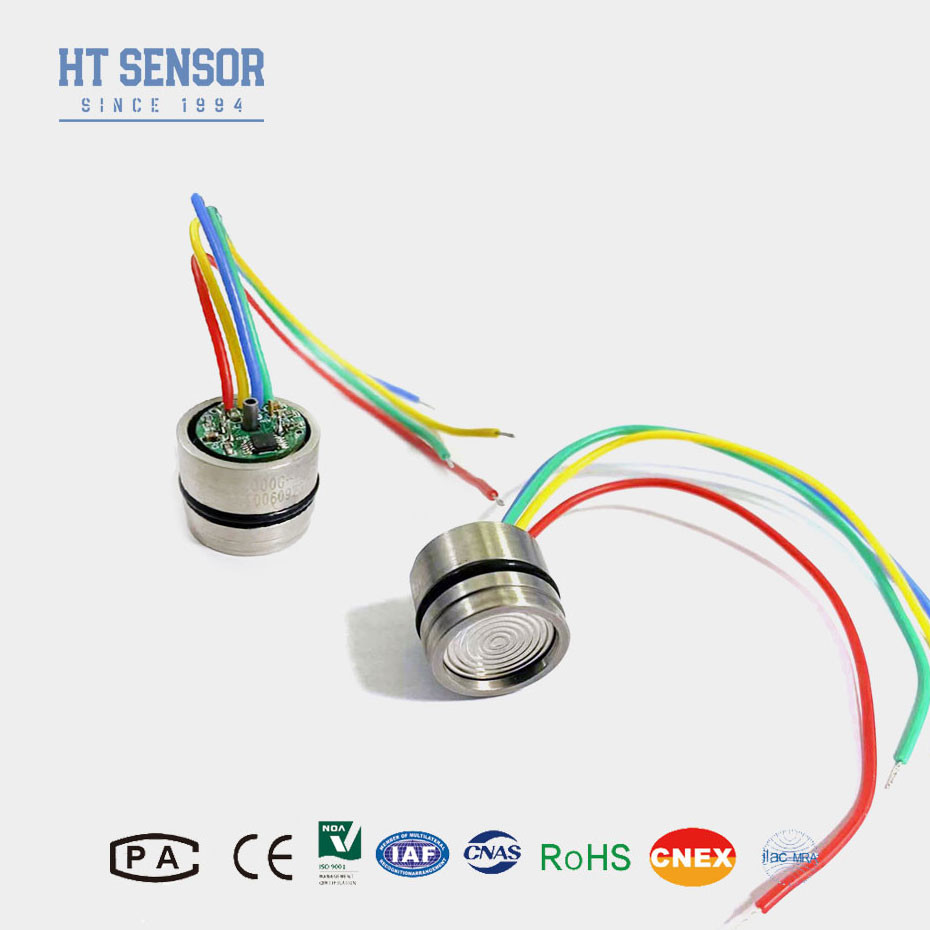

19mm Difüz Silikon Basınç Algılayıcı Piezoresistive Basınç Algılayıcı
Silikon basınç sensörünün tanıtımı:
HT19 piezoresistif silikon basınç sensörü, ana bileşeni yüksek istikrarlı difüz silikon algılayıcı elemanıdır.Algılama paketi, 316L paslanmaz çelik diyaframdan algılama elemanına basınç aktarmak için silikon yağı kullanırÇeşitli basınç bağlantılarına sahiptirler, bu da çok çeşitli OEM (Original Equipment Manufacturer) ekipmanlarında kullanılmasını sağlar.
Koroziv sıvı veya gazların izlendiği uygulamalar.
Ürün Özelliklerisilikon basınç sensörü:
•Küçük boyut
• Güvenilir yarı iletken teknolojisi
• Kalibre edilmiş ve sıcaklık telafi edilmiş
• Mutlak ve ölçüm basınçları
• Vakum uyumlu, izole sensörler
• Düşük maliyet
Başvurularsilikon basınç sensörü:
2Süreç kontrol sistemleri
3Endüstriyel otomasyon ve akış kontrolü
4Basınç kalibratörleri
Silikon basınç sensörünün elektrik verileri
Tedarik:1.5mADC Giriş impedansı:3KΩ~6KΩ
Çıkış impedansı:2.5KΩ~6KΩ yalıtım direnci:≥100MΩ/50VDC
İzolasyon voltajı: ev ve elektrik bağlantısı arasındaki 500VAC hasar vermez
Orta uyumlu: 316L paslanmaz çelik ile uyumlu sıvı, gaz
Silikon basınç sensörünün performans özelliği
| Parametreler |
Aralık: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipik | - Max. - Hayır. | Birimler | ||
| Basınç Doğruluk dışı |
±0.15 |
±0.3 | % F.S | |
| Basınç Tekrarlanabilirliği ve Isterez | 0.02 | 0.05 | % F.S | |
| Sıfır çıkış | 0±1 | 0±2 | mV | |
| Span çıkışı | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| Sıfır sıcaklık hatası | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35 KPa | ±0.5 | ± 1 | % F.S | |
| Sıcaklık Hata Süresi | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35 KPa | ±0.5 | ± 1 | % F.S | |
| Kanıt basıncı | 3X Belirli aralığı veya 120MPa, hangisi daha azsa | ------- | ||
| Çalışma sıcaklık aralığı | -20~80 | °C | ||
| Karşılaştırılmış sıcaklık aralığı | 0~70, 0~50 ((Aralık≤20KPa) | °C | ||
| Depolama sıcaklık aralığı | -40~125 | °C | ||
Not:Yukarıdaki parametreler koşul altında:Alet: 1.5mA Sıcaklık: 25°C
Boyut
FQA:
1Basınç sensörü nedir?
Basınç sensörü, gazların veya sıvıların basıncını ölçen bir cihazdır.Fiziksel basıncı kontrol sistemleri veya izleme ekipmanları tarafından okunup işlenebilen bir elektrik sinyaline dönüştürür..
2Basınç sensörü nasıl çalışır?
Basınç sensörleri, basınç değişikliklerini algılamak için piezoresistif, kapasitif veya piezoelektrik elemanlar gibi farklı teknolojiler kullanarak çalışır.algılayıcı elementin fiziksel özelliklerinde bir değişiklik yaratır., daha sonra basınçta orantılı bir elektrik sinyaline dönüştürülür.
3Basınç sensörlerinin türleri nelerdir?
Piezoresistif Basınç Algılayıcıları: Basınç ölçmek için silikon gibi malzemelerde piezoresistif etkisini kullanın.
Kapasitatif Basınç Algılayıcıları: Basınç altında diyafragmanın deformasyonundan kaynaklanan kapasitans değişikliklerini ölçer.
Piezoelektrik Basınç Sensörleri: Uygulanan mekanik strese tepki olarak elektrik yükü üreten malzemeler kullanın.
Optik Basınç Sensörleri: Basınç değişikliklerini ölçmek için ışık modülasyonunu kullanın.
Rezonans Basınç Sensörleri: Bir algılayıcı elemanın rezonans frekansındaki değişiklikleri tespit ederek basınç ölçer.
4Mutlak basınç, ölçüm ve diferansiyel basınç sensörleri arasındaki fark nedir?
Mutlak Basınç Algılayıcıları: Kusursuz vakumdaki basınçları ölçer.
Basınç Sensörleri: Atmosfer basıncı ile ilgili basınç ölçer.
Farklı basınç sensörleri: İki basınç noktası arasındaki farkı ölçer.
5Basınç sensörü seçerken hangi faktörleri dikkate almalıyım?
