Malzeme: | 316L | Minimum Aralık: | -100kpa |
---|---|---|---|
Maksimum aralık: | 60 MPa | arz: | 1.5mA |
Çıkış: | 100mv+-30mv | seçilebilir: | Dört renkli silikon tel veya Altın kaplama pim |
Model: | HT19 | Yüksek: | 12 mm |
Yağ: | difüzyon silisyum | İplik: | Hayır |
Vurgulamak: | Piezodirençli Silikon Basınç Sensörü,1.5mA Silikon Basınç Sensörü,19 mm silikon basınç sensörü |
Silikon basınç sensörünün tanıtımı:

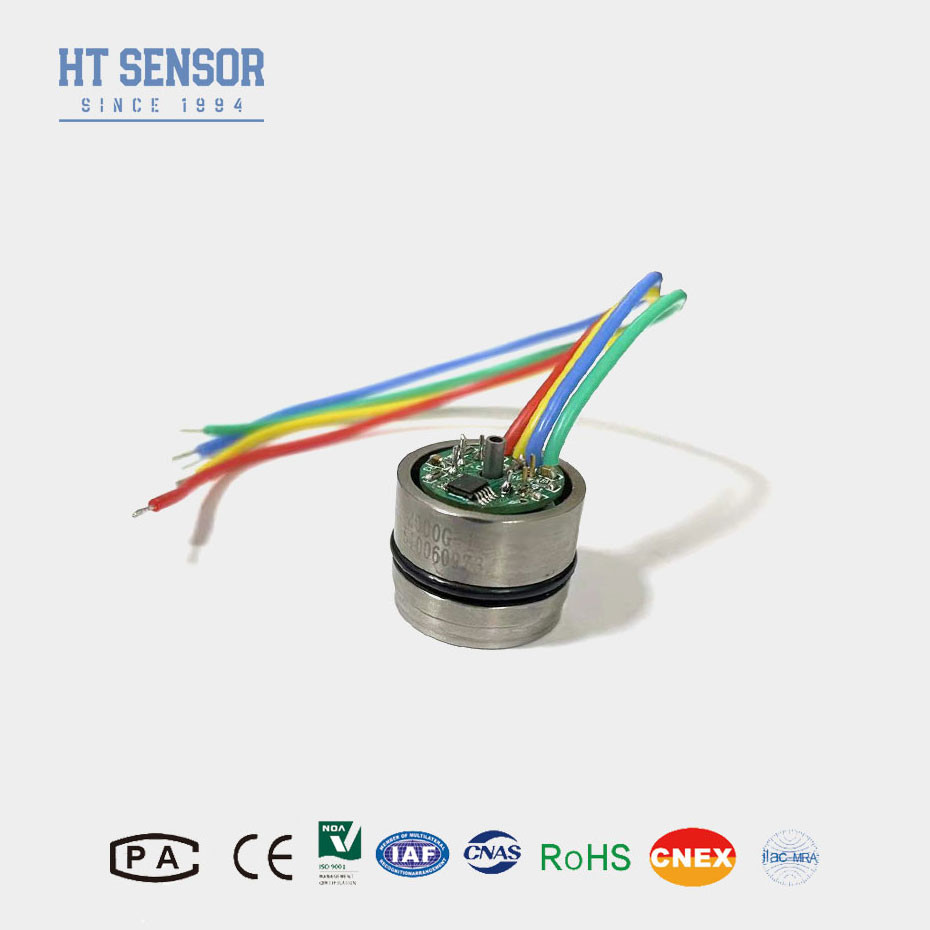

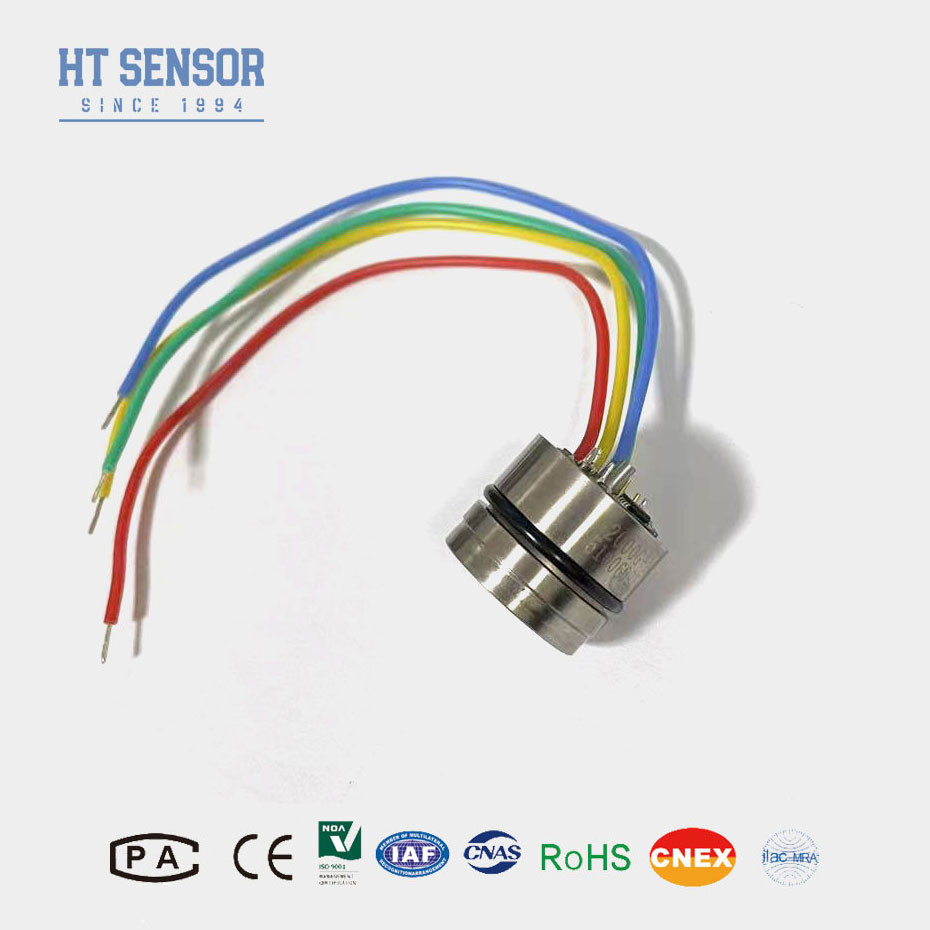

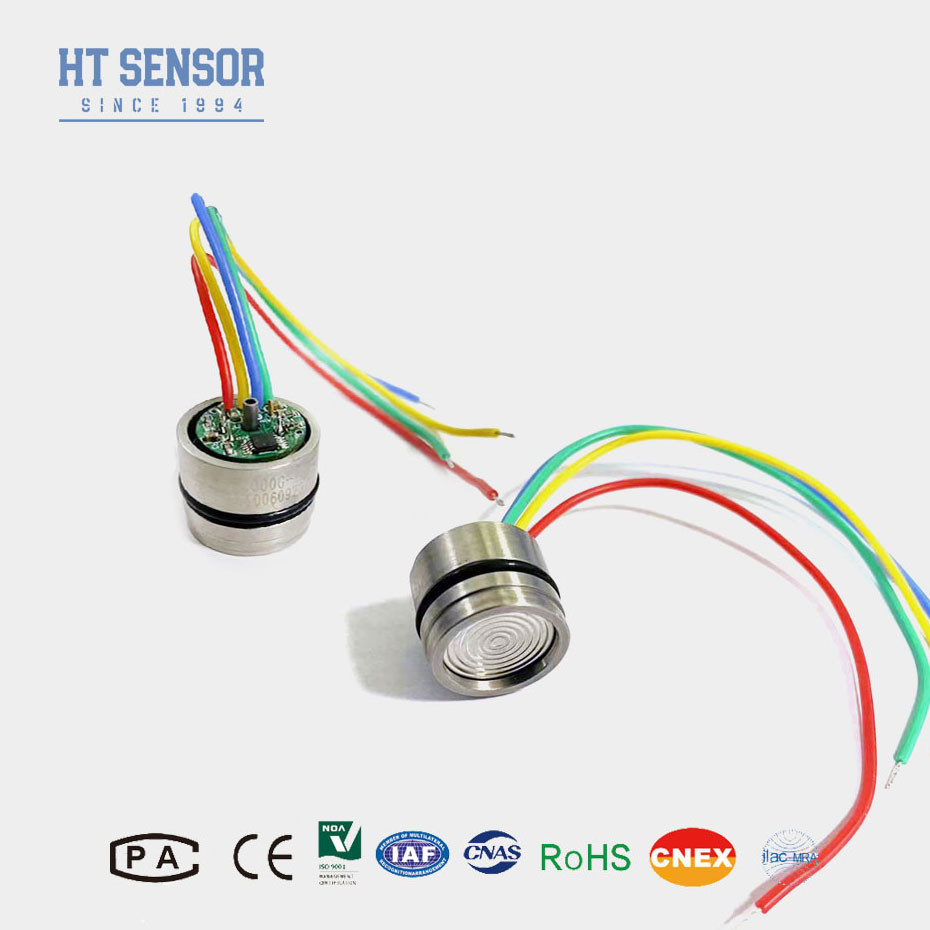

HT19 piezoresistif silikon basınç sensörü, ana bileşeni yüksek istikrarlı difüz silikon algılayıcı elemanıdır.Algılama paketi, 316L paslanmaz çelik diyaframdan algılama elemanına basınç aktarmak için silikon yağı kullanırPiezoresistive basınç sensörü, yüksek istikrar ve yüksek hassasiyetle uluslararası gelişmiş silikon basınç çipini benimser, optimize edilmiş gerginlik tasarımı ile sinterleme tabanını benimser ve SMT tarafından üretilir.,Altın tel yapıştırma, diyafram kaynak, yüksek vakumlu yağlama, basınç döngüsü gerginliği hafifletme, yüksek sıcaklıkta yaşlanma, sıcaklık telafi etme ve diğer süreçler.Üretim deneyimi ve teknolojik yenilik, ürünlerin mükemmel bir istikrarı ve performansı vardır ve kullanıcılar tarafından yaygın olarak kabul edilir.
Silikon basınç sensörünün elektrik verileri
Tedarik:1.5mADC Giriş impedansı:3KΩ~6KΩ
Çıkış impedansı:2.5KΩ~6KΩ yalıtım direnci:≥100MΩ/50VDC
İzolasyon voltajı: ev ve elektrik bağlantısı arasındaki 500VAC hasar vermez
Orta uyumlu: 316L paslanmaz çelik ile uyumlu sıvı, gaz
Parametreler |
Aralık: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
Tipik | - Max. - Hayır. | Birimler | ||
Basınç Doğruluk dışı |
±0.15 |
±0.3 | % F.S | |
Basınç Tekrarlanabilirliği ve Isterez | 0.02 | 0.05 | % F.S | |
Sıfır çıkış | 0±1 | 0±2 | mV | |
Span çıkışı | ≤20KPa | 50±10 | 50±30 | mV |
≥35 KPa | 100±10 | 100±30 | mV | |
Sıfır sıcaklık hatası | ≤20KPa | ± 1 | ±2 | % F.S |
≥35 KPa | ±0.5 | ± 1 | % F.S | |
Sıcaklık Hata Süresi | ≤20KPa | ± 1 | ±2 | % F.S |
≥35 KPa | ±0.5 | ± 1 | % F.S | |
Kanıt basıncı | 3X Belirli aralığı veya 120MPa, hangisi daha azsa | ------- | ||
Çalışma sıcaklık aralığı | -20~80 | °C | ||
Karşılaştırılmış sıcaklık aralığı | 0~70, 0~50 ((Aralık≤20KPa) | °C | ||
Depolama sıcaklık aralığı | -40~125 | °C |
Not:Yukarıdaki parametreler koşul altında:Alet: 1.5mA Sıcaklık: 25°C
Not:
Bu ürünleri güvenlik veya acil duraklama olarak kullanmayın.
cihazlar veya başka herhangi bir uygulamada
Ürün kişisel yaralanmalara neden olabilir.
FQA:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir.
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
