Yüksek Dayanıklı HT26 Silikon Piezoresistive Basınç Sensörü
Product Details
| Malzeme: | 316L | Minimum Aralık: | -100kpa |
|---|---|---|---|
| Maksimum aralık: | 60 MPa | arz: | 1.5mA |
| Çıkış: | 100mv+-30mv | seçilebilir: | Dört renkli silikon tel veya Altın kaplama pim |
| Model: | HT26 | Yüksek: | 11,2 mm |
| Yağ: | difüzyon silisyum | İplik: | Hayır |
| Vurgulamak |
Dağınık Silikon Element Basınç Sensörü,Yüksek istikrarlı basınç sensörü,HT26 Silikon Piezoresistive Basınç Algılayıcı |
||
Product Description

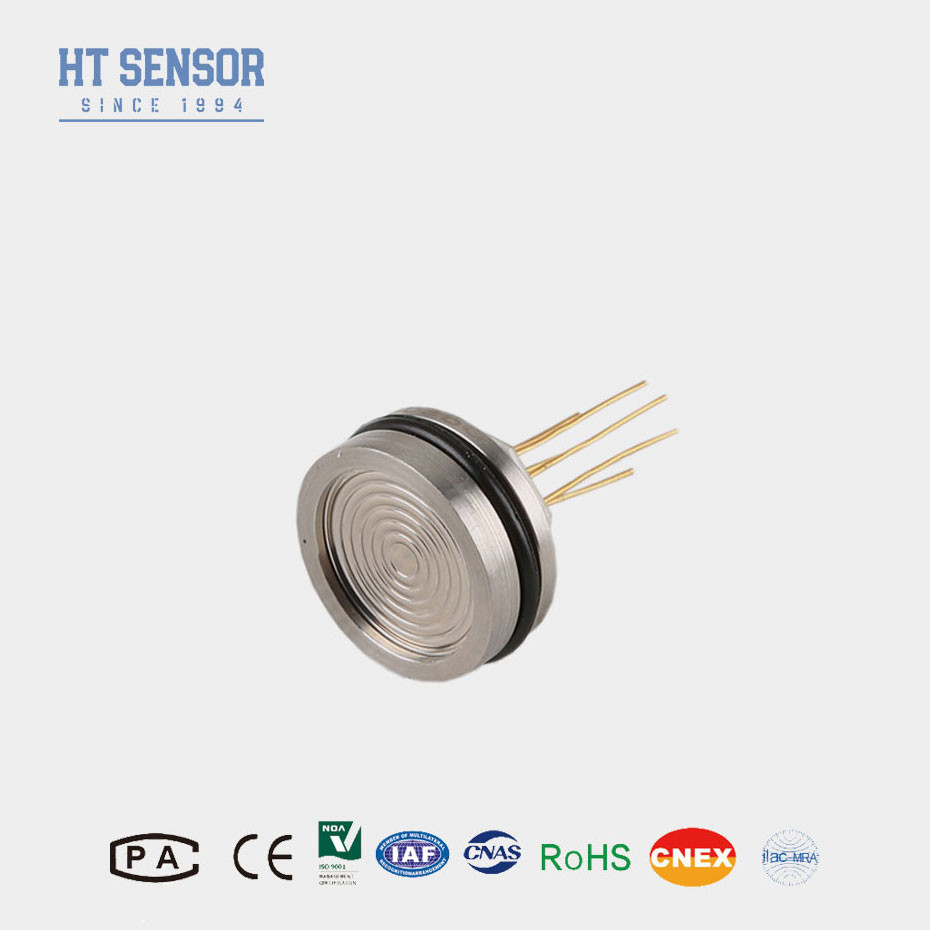

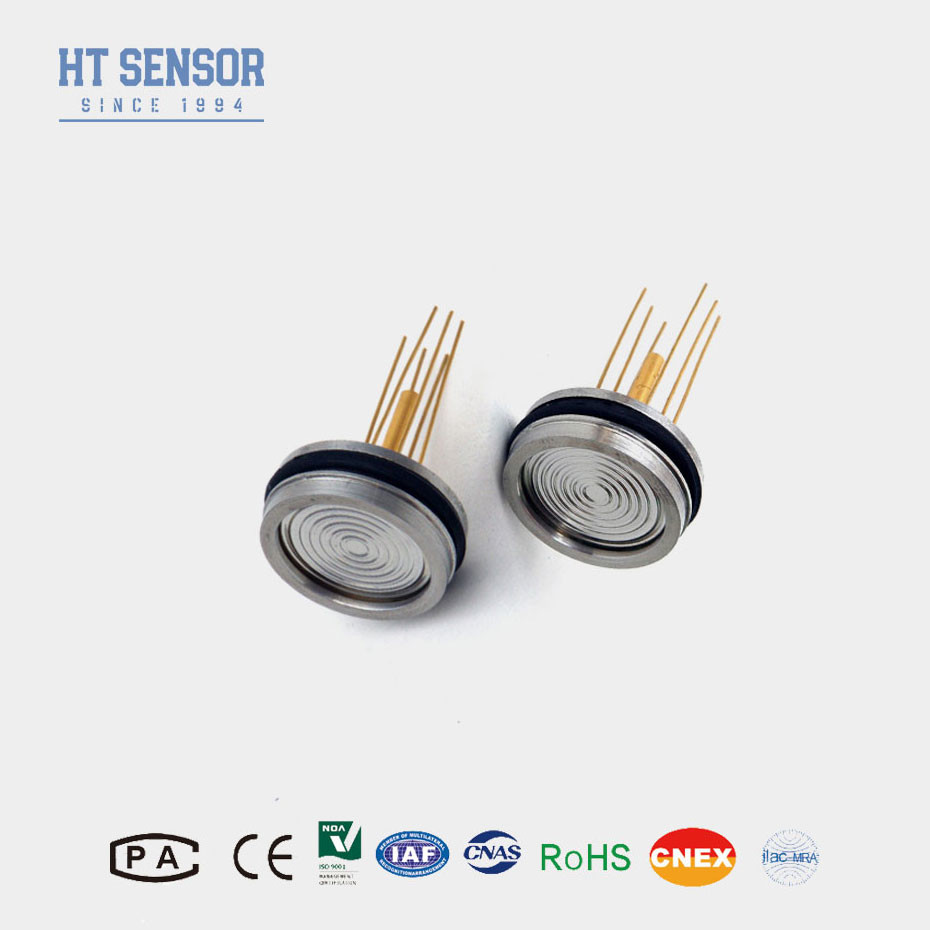

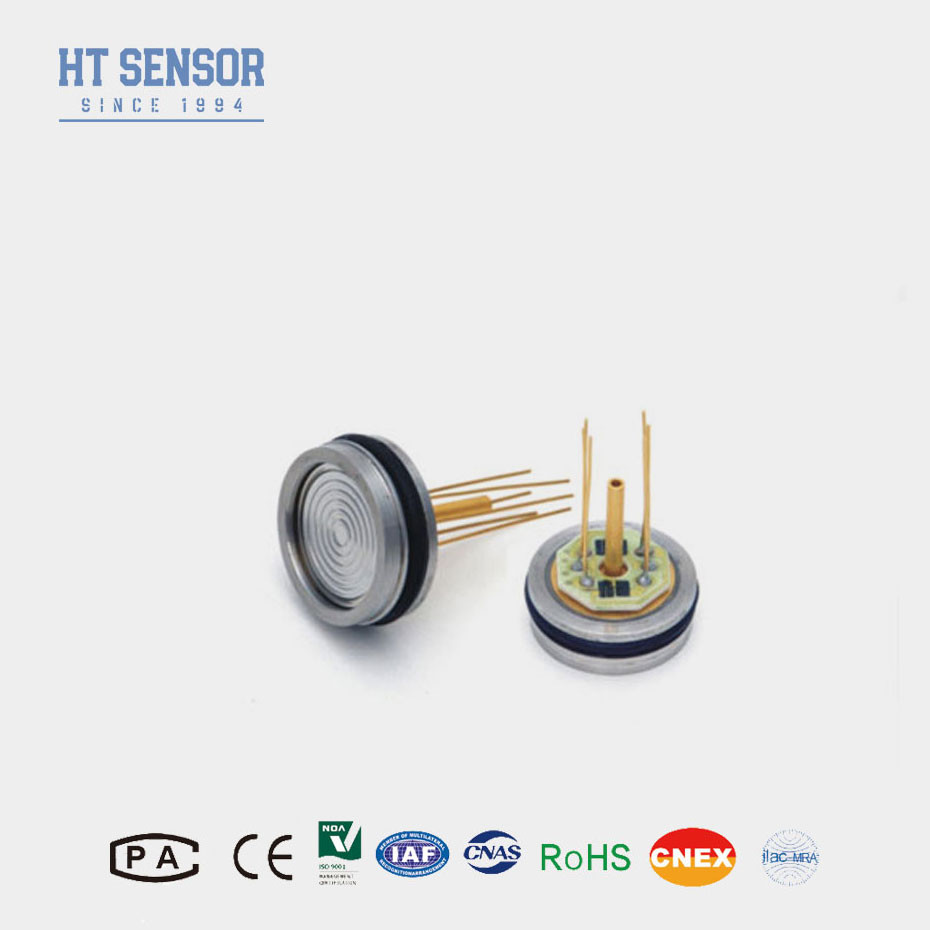

HT26 Difüz Silikon Basınç Algılayıcı
Silikon basınç sensörünün tanıtımı:
HT26 silikon piezoresistif basınç sensörünün çekirdeği yüksek istikrarlı bir difüzyon silikon elementidir.Ölçülen ortamın diferansiyel basıncı, 316L yalıtım diyaframı ve mühürlü silikon yağı ile silikon diyaframına iletilir.Sıvıların ve gazların basıncını ölçmek için diföz silisiyumun piezoresistif etkisini kullanır. HT26 basınç sensörü basınç mühürleme için bir O halka ile donatılmıştır.kurulmasını kolaylaştırmakKaynatılabilir bir pakette veya 1/4 ve 1/8NPT, 1/4BSP gibi çeşitli ipli armatürler ve özel süreç armatürleri ile sunulmaktadır.
Ürün Özelliklerisilikon basınç sensörü:
1Gelişmiş teknoloji ve 316L paslanmaz çelik koruma kullanılarak, diyafram için titanyum ve Hastelloy gibi malzemeler kullanılır.
2.Sıcaklık telafi ve sıfır noktası için kalın film devreleri kullanmak
Düzeltme
3Üstün güvenilirlik, tekrar edilebilirlik ve istikrar
4Yüksekliği 7 mm, özelleştirilebilir
Başvurularsilikon basınç sensörü:
1. 316L paslanmaz çelik uyumluluğu ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundur
2Petrol, kimyasal, metalürji, güç ve hidroloji de dahil olmak üzere çeşitli endüstriyel işlem alanlarında uygulanır.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4.Hidrolik ve pnevmatik kontrol sistemleri için uygundur
Silikon basınç sensörünün elektrik verileri
Tedarik:1.5mADC Giriş impedansı:3KΩ~6KΩ
Çıkış impedansı:2.5KΩ~6KΩ yalıtım direnci:≥100MΩ/50VDC
İzolasyon voltajı: ev ve elektrik bağlantısı arasındaki 500VAC hasar vermez
Orta uyumlu: 316L paslanmaz çelik ile uyumlu sıvı, gaz
Silikon basınç sensörünün performans özelliği
| Parametreler |
Aralık: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipik | - Max. - Hayır. | Birimler | ||
| Basınç Doğruluk dışı |
±0.15 |
±0.3 | % F.S | |
| Basınç Tekrarlanabilirliği ve Isterez | 0.02 | 0.05 | % F.S | |
| Sıfır çıkış | 0±1 | 0±2 | mV | |
| Span çıkışı | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| Sıfır sıcaklık hatası | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35 KPa | ±0.5 | ± 1 | % F.S | |
| Sıcaklık Hata Süresi | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35 KPa | ±0.5 | ± 1 | % F.S | |
| Kanıt basıncı | 3X Belirli aralığı veya 120MPa, hangisi daha azsa | ------- | ||
| Çalışma sıcaklık aralığı | -20~80 | °C | ||
| Karşılaştırılmış sıcaklık aralığı | 0~70, 0~50 ((Aralık≤20KPa) | °C | ||
| Depolama sıcaklık aralığı | -40~125 | °C | ||
Not:Yukarıdaki parametreler koşul altında:Alet: 1.5mA Sıcaklık: 25°C
Elektrik bağlantısı ve telafi
FQA:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir.
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma
6S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
