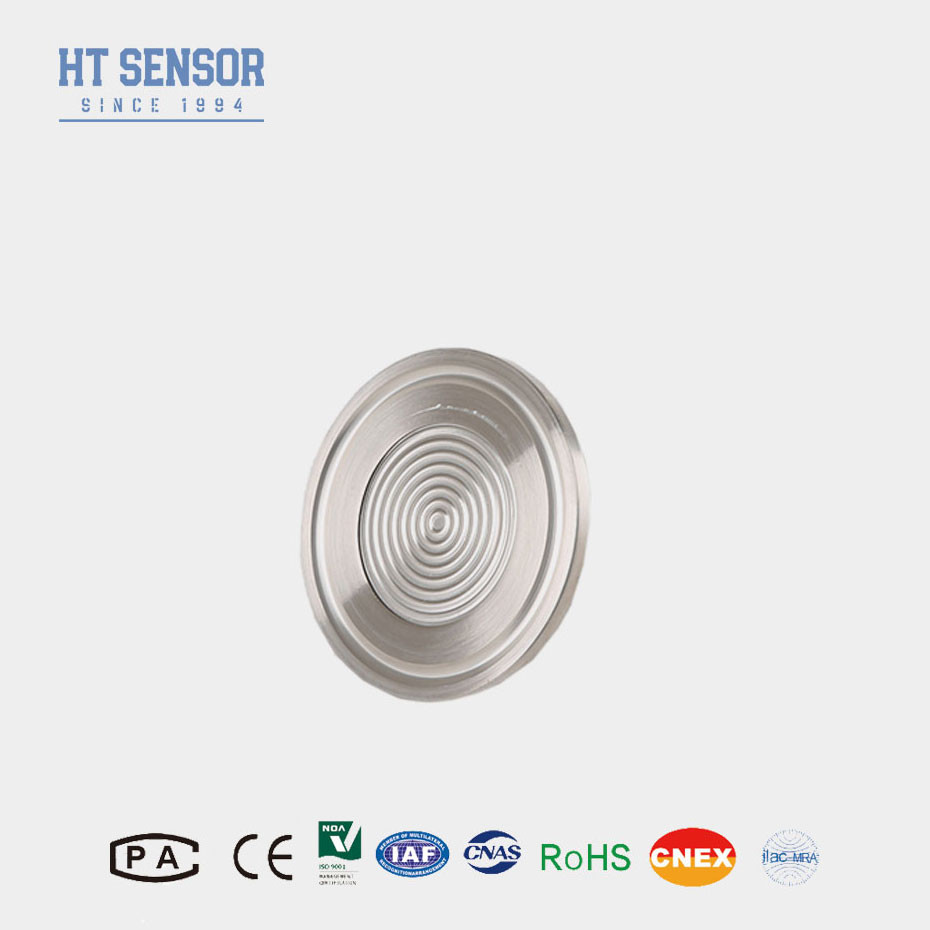

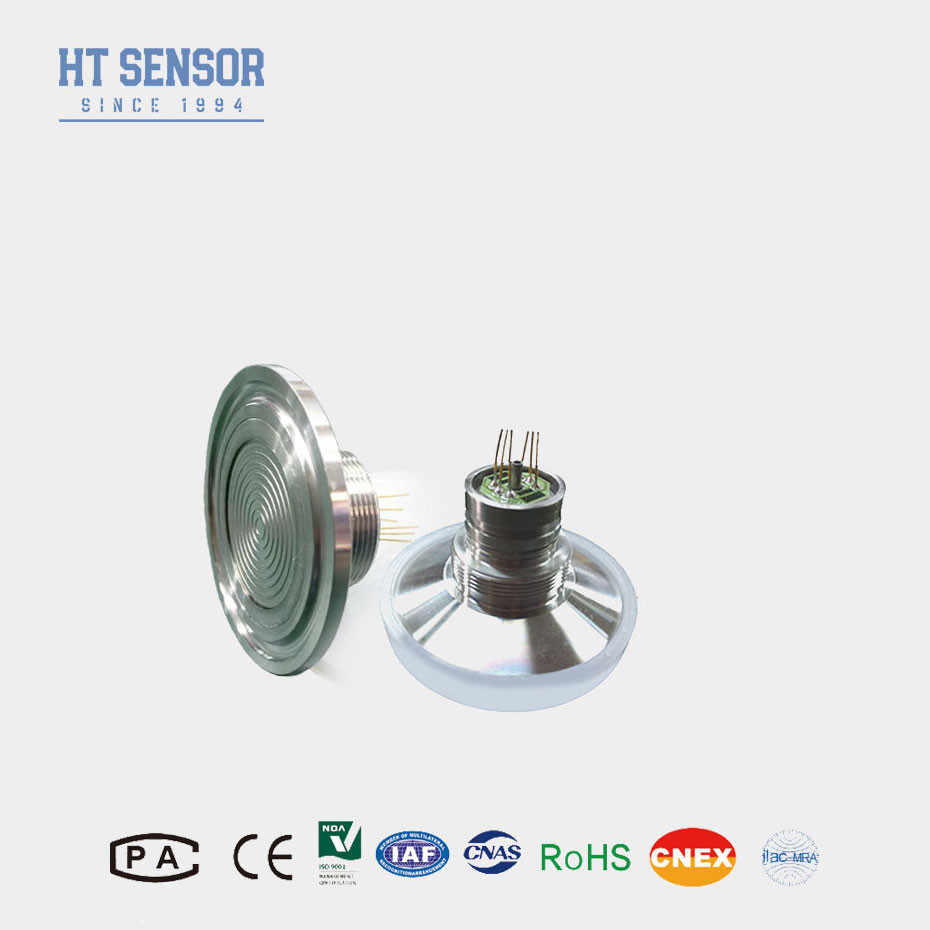

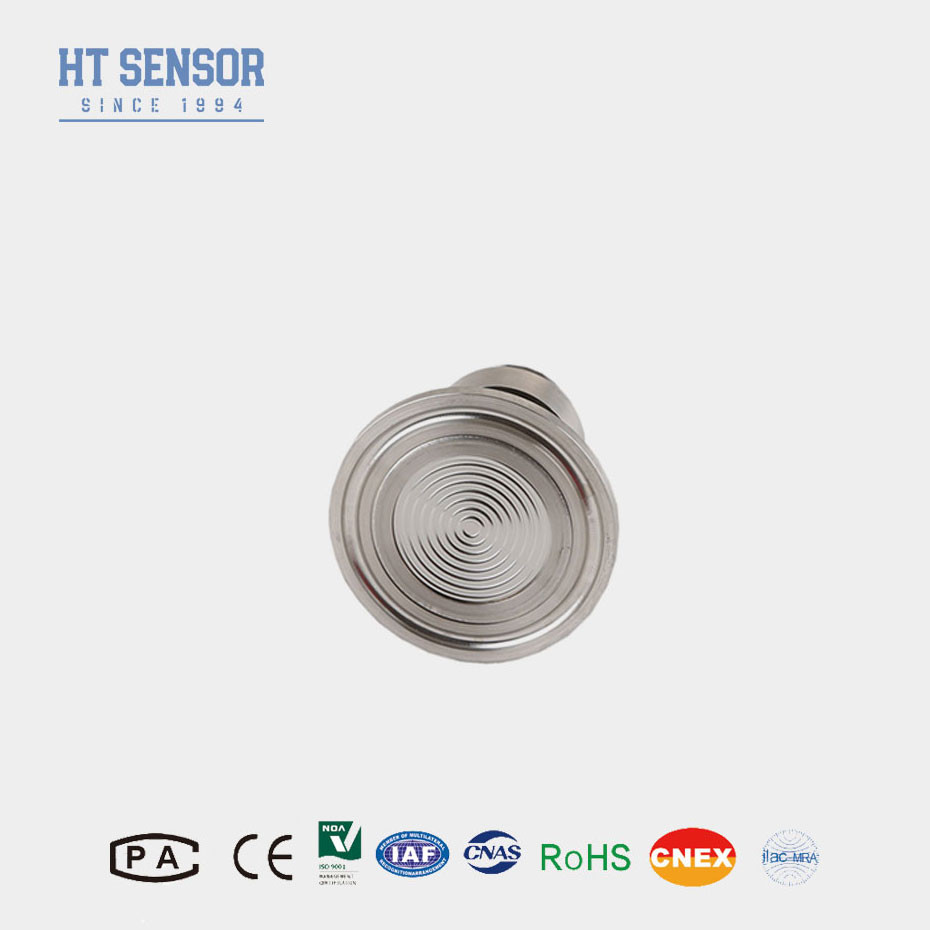

HT-IQ Silikon Akış Basınç Algılayıcı Akış Diyafragma Basınç Dönüştürücü 50.4mm
Product Details
| Model NO.: | HT-IQ | Aralık: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Kablo tipi: | Altınla kaplanmış Kovar iğne veya 4 tel | ölçüm ortamı: | Hava ve sıvı sıkıştırıcı |
| çap: | 50,4 mm | Çıkış: | Analog 100mv+-30mv |
| Güç: | 1.5mA | Türü: | Akıştan yayılmış silikon basınç sensörü |
| Malzeme: | 316L Paslanmaz Çelik | İplik: | 50,4 mm |
| Vurgulamak |
Fırlatılmış Diyafragma Basınç Değiştiricisi,Silikon Akış Basınç Algılayıcı,50.4mm Silikon Flaş Basınç Sensörü |
||
Product Description
HT-IQ Silikon Basınç Algılayıcısı 50.4 mm Klem bağlantısı ile Sıvı Test
HT-IQ PiezoresistiveSilikonBasınç sensörü
Akıcı silikon basınç sensörünün tanıtımı:
HT - IQ basınç sensörü, bir kez kullanılabilen silikon yağ doldurma teknolojisiyle bir silikon diafragma basınç sensörüdür. medya uyumludur,316L paslanmaz çelik korpusunda paketlenmiş piezoresistif silikon basınç sensörü. O-ring için yapılandırılabilir
Montaj veya ipli işlem ekipmanları ve koroziv ortamlarla uyumluluğun gerekli olduğu OEM uygulamaları için tasarlanmıştır
Ürün ÖzellikleriFlaş silikon basınç sensörü:
- Gelişmiş teknoloji ve 316L paslanmaz çelik kaplama ambalajı
- 2Kalın filmle ısı telafi ve sıfır noktası düzeltmesi
- devre Önemli güvenilirlik, tekrarlanabilirlik ve istikrar
- Kolay temizlik için yüksek sıcaklıklı akış diyaframı yapısı
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı: 2.5KΩ~6KΩ
- Çıkış Impedansı: 2.5KΩ~6KΩ
- Elektriksel bağlantı: Altın kaplama Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller.
| Performans parametreleriFırlatma ile yayılmış silikon basınç sensörü: | |||||
| Ölçüm aralığı | Ölçüm (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~220g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||
| Çizelge İnşaatı | |

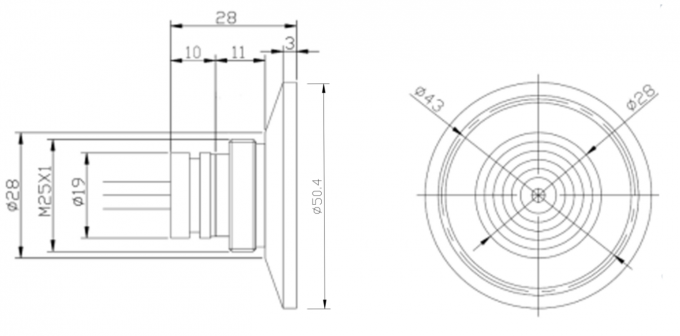

| Boyut |
|
| Elektrik bağlantısı ve telafi |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
Gerekli hava sıklığı
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin kablolarında herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
