Sıvı seviyesi algılaması için özelleştirilebilir HT19V Difüzyon Silikon Piezoresistive Basınç Sensörü
Product Details
| Model NO.: | HT19V | İpek Türü: | Hayır |
|---|---|---|---|
| Kablo tipi: | Dört Telli | ölçüm ortamı: | Gaz ve Sıvı |
| Aralık: | 0-10kpa~60mpa | Çıkış: | OG |
| Basınç tipi: | G/A/S | arz: | 5-10VDC |
| HS kodu: | 9026209090 | Yetenek temini: | 20000pcs/ay |
| Türü: | Piezodirençli Basınç Sensörü | Malzeme: | Paslanmaz çelik |
| Özelleştirme: | OEM ve ODM için kullanılabilir | ||
| Vurgulamak |
Difüzyon Silikon Piezoresistif Basınç Sensörü,Özelleştirilebilir Silikon Piezoresistif Basınç Sensörü |
||
Product Description

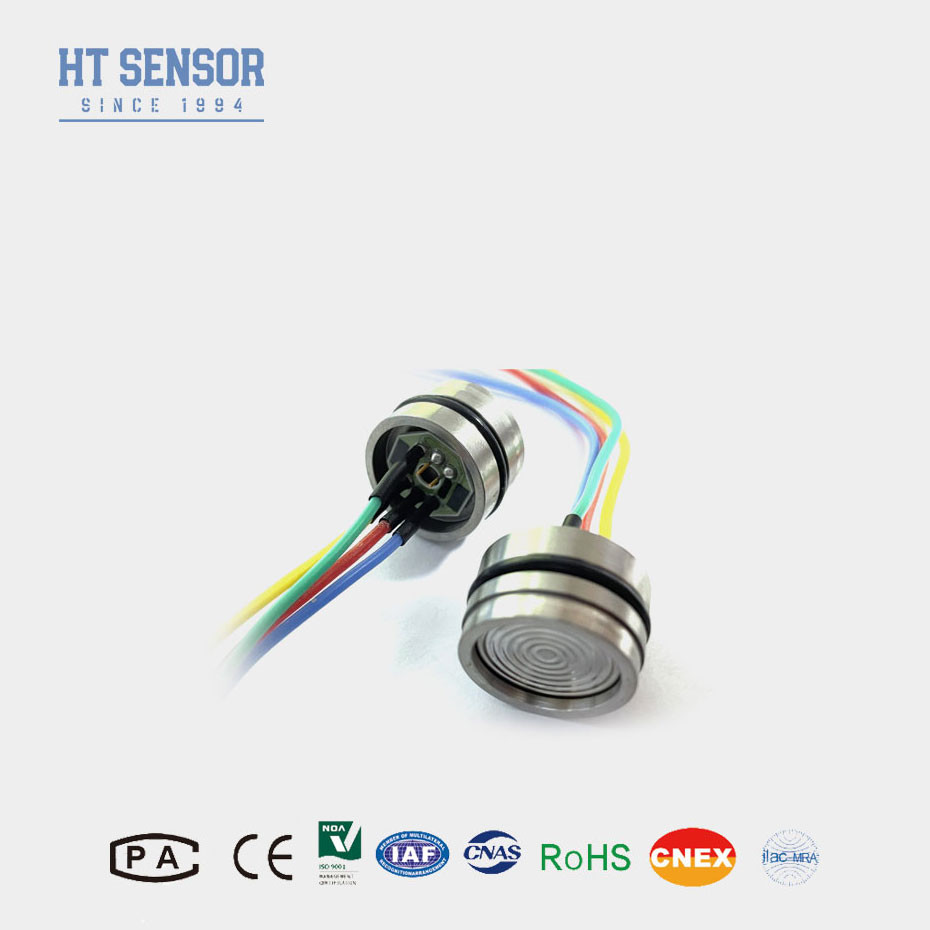

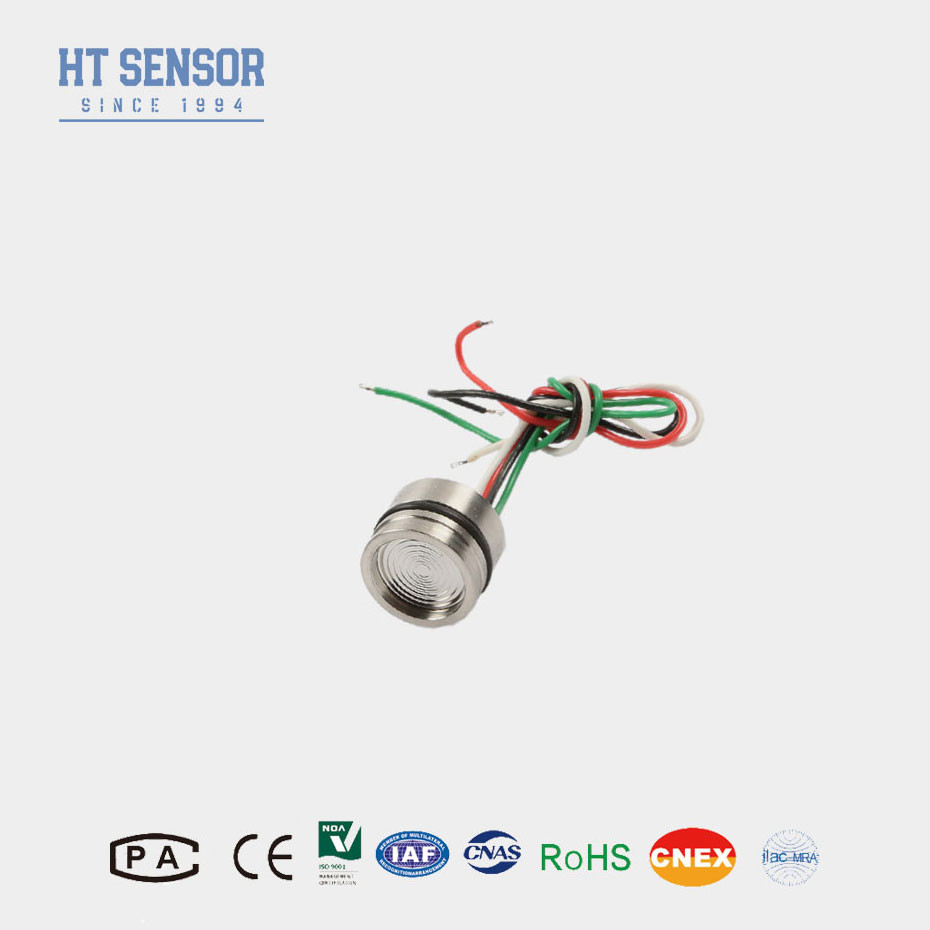

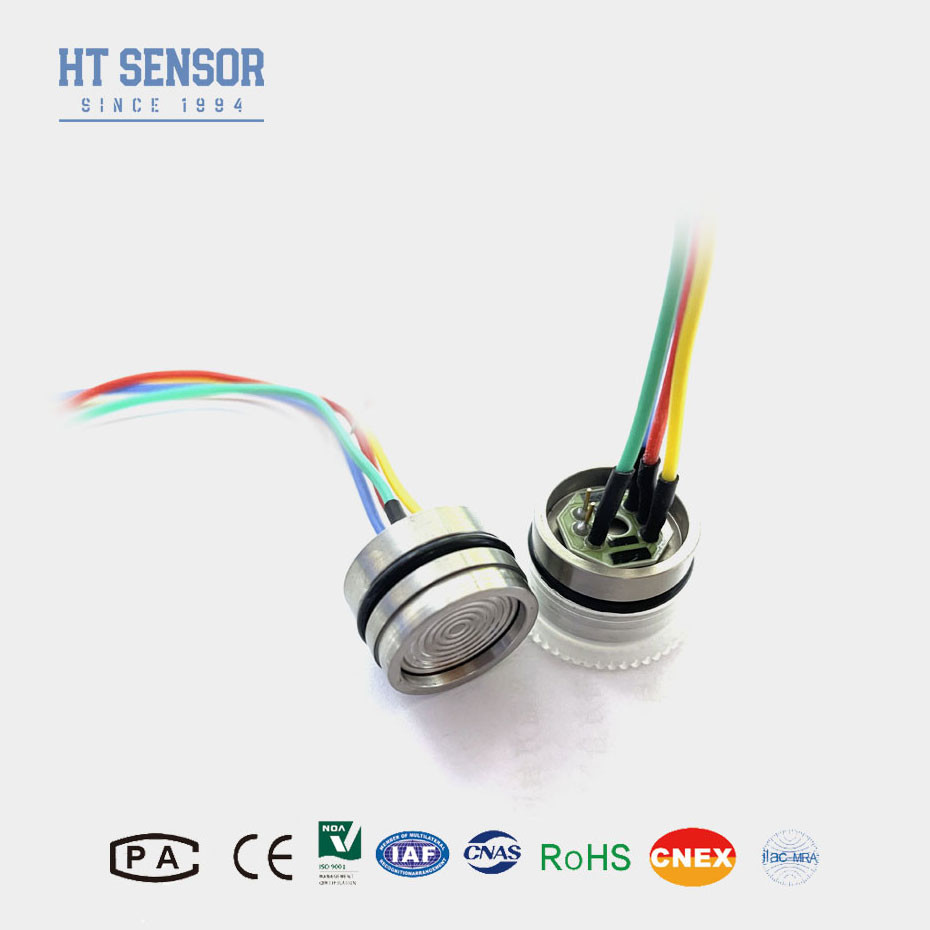

HT19V Piezoresistive Silikon Basınç Sensörü
Silikon basınç sensörünün tanıtımı:
HT19V Algılama paketi, 316L paslanmaz çelik diyaframdan algılama elemanına basınç aktarmak için silikon yağı kullanır.Sıcaklık telafi ve ofset düzeltmesi için lazerle kesilmiş dirençler içeren bir seramik substrat paketine takılırEk bir lazerle döşenmiş direnç, harici bir diferansiyel güçlendirici ayarlamak ve ± 1% içinde kapsam değişkenliği sağlamak için kullanılabilir.
Ürün Özelliklerisilikon basınç sensörü:
• O-ring mühürle monte edilebilir
• Paslanmaz çelik ıslatılmış yüzeyler
• Genişletilmiş
• ASIC kalibre edilmiş
• Mutlak, mühürlü ölçüm
• Kablo seçeneği
• Analog çıkış
• SENT Çıktı İsteğe bağlı (detaylar için fabrikaya başvurun)
Başvurularsilikon basınç sensörü:
1• Koroziv gaz ve sıvı basıncını ölçmek için uygundur, 316 l paslanmaz çelik ile uyumludur
2Basıncı izlemek ve kontrol etmek için süreç kontrol sistemlerinde kullanılır.
3Genellikle soğutma sisteminde ve hava kompresörü basınç ölçümünde kullanılır.
Elektrik performansısilikon basınç sensörü:
1Güç kaynağı: ≤10VDC
2. Genel mod çıkış voltajı: girişten %50 (tipik)
3Giriş impedansı: 4KΩ ~ 20KΩ
4Çıkış impedansı:2.5KΩ~6KΩ
5Elektrik bağlantısı: 100 mm yüksek sıcaklıklı tel, kurdele kablosu
| Performans parametrelerisilikon basınç sensörü- Evet. | ||||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | ||||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Mühürlü ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Tip | En fazla. | Birim | ||||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | |||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |||
| Histeriz | 0.05 | 0.1 | % F.S | |||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |||
| Tam ölçekli çıkış | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2.5 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Çalışma sıcaklığı | -20~80 | oC | ||||
| Depolama sıcaklığı | -40~125 | oC | ||||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | |||||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||||
| Diyafram malzemesi | 316L | |||||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||||
| Şok | 100 g, 11 ms | |||||
| Yanıt Zamanı | ≤1ms | |||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | |||||
| Doldurma Aracı | Silikon Yağı | |||||
| Ağırlık | ~ 28g | |||||
| Parametreler aşağıdaki koşullar altında test edilir: 10V @ 25oC | ||||||
| Çizelge İnşaatısilikon basınç sensörü | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| Elektrik bağlantısı ve telafisilikon basınç sensörü |
|
|
| Seçim Örnekleri |
| Sipariş ipuçları |
| S&A |
1Basınç sensörü nedir?
Basınç sensörü, gazların veya sıvıların basıncını ölçen bir cihazdır.Fiziksel basıncı kontrol sistemleri veya izleme ekipmanları tarafından okunup işlenebilen bir elektrik sinyaline dönüştürür..
2Basınç sensörü nasıl çalışır?
Basınç sensörleri, basınç değişikliklerini algılamak için piezoresistif, kapasitif veya piezoelektrik elemanlar gibi farklı teknolojiler kullanarak çalışır.algılayıcı elementin fiziksel özelliklerinde bir değişiklik yaratır., daha sonra basınçta orantılı bir elektrik sinyaline dönüştürülür.
3Basınç sensörlerinin türleri nelerdir?
Piezoresistif Basınç Algılayıcıları: Basınç ölçmek için silikon gibi malzemelerde piezoresistif etkisini kullanın.
Kapasitatif Basınç Algılayıcıları: Basınç altında diyafragmanın deformasyonundan kaynaklanan kapasitans değişikliklerini ölçer.
Piezoelektrik Basınç Sensörleri: Uygulanan mekanik strese tepki olarak elektrik yükü üreten malzemeler kullanın.
Optik Basınç Sensörleri: Basınç değişikliklerini ölçmek için ışık modülasyonunu kullanın.
Rezonans Basınç Sensörleri: Bir algılayıcı elemanın rezonans frekansındaki değişiklikleri tespit ederek basınç ölçer.
