Model NO.: | BPHT24 | Aralık: | 0-10kpa~035mpa |
---|---|---|---|
Güç: | 12-32VDC(24VDC) | Çıkış: | 4-20mA vb. |
Bağlamak: | M20*1.5 G1/2 veya 1/2NPT | Türü: | yıkama diyaframı Basınç Verici |
ölçüm ortamı: | İçecek tutkalı vb. | Doğruluk derecesi: | %0,5 FS |
Malzeme: | Paslanmaz çelik | Özelleştirme: | OEM ve ODM |
Vurgulamak: | Sıvı Endüstri Dökme Diyafram Basınç Sensörü,Çevre Koruma Dökme Diyafram Basınç Algılayıcı,Fırlatma diyafram basınç algılayıcı verici |

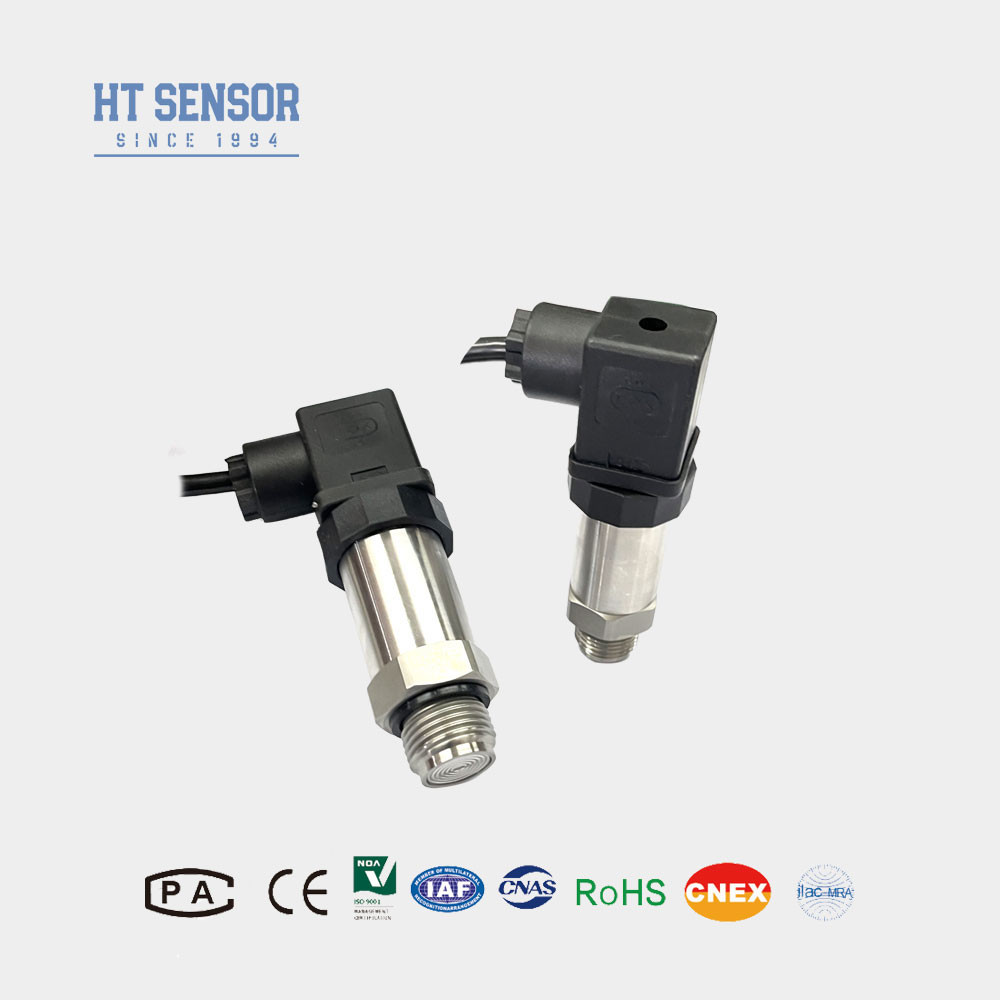

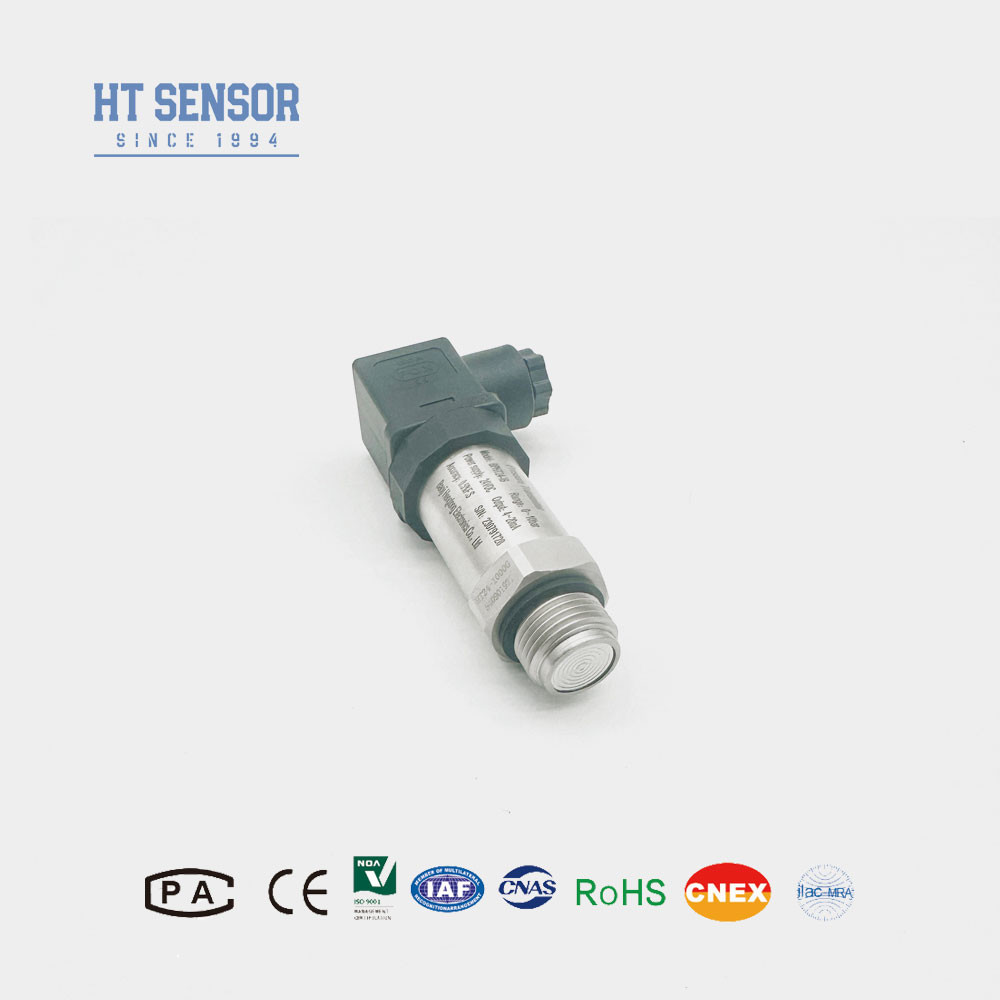

BPHT24Flaş Diyafragma Basınç Algılayıcı
Akış diyafram basınç algılayıcı iletici:
BPHT24 akış diyafram basınç algılayıcı verici Ölçüm prensibi ve performans özellikleri: Düz diyafram basınç verici bir gerginlik ölçerinden ve yayılmış silikon ön ucundan oluşur.Gerginlik ölçer düz diafragma ölçüm sonu özel olarak işlenmiş güçlü akıtma diafragması benimserÖlçülen ortamdaki sert parçacıklar izole yıkama diafragmasına zarar vermez.ve geniş bir sıcaklık telafi yelpazesi.
Ürün Özellikleribir diyafram basınç algılayıcı ileteçinden:
1Çeşitli basınç arayüzleri seçenekleri.
2Orta ölçeklenmeyi önlemek için hijyenik uygulamalar için tasarlanmıştır.
3Yüksek hassasiyetle tamamen paslanmaz çelik yapısı.
4Temizlenmesi kolay.
Başvurularbir diyafram basınç algılayıcı ileteçinden:
1. 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
2Çevre koruma ve kimyasal endüstriler için idealdir.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4Tıbbi, biyofarmasötik ve gıda hijyeni endüstrilerinde kullanılmak için çok uygundur.
Performans parametreleriDökme diyafram basınç algılayıcı verici | |
Ölçüm aralığı | 0~35Kpa...~20MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0.1% F.S./Yıl (Tipik) ± 0.2% F.S./Yıl (En fazla) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Koruma derecesi | IP65 |
Ağırlık | ~ 0,25 kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
Sipariş ipuçları |
1Bir ürünü seçerken, lütfen test edilen ortamın ürünün temas kısmı ile uyumlu olduğundan emin olun.
2Sipariş verirken, lütfen patlama geçirmez ürünlerin dijital bir ekran içermediğini unutmayın.
3Bir LCD veya LED ekran başlığı olan bir verici sipariş ederken, verici güç kaynağı 20VDC'den daha düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için,Kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir..
5Kablo, standart kablo ile birlikte gelmez. Kabloya ihtiyacınız varsa, seçmek için üç malzeme vardır. Eğer özel talimatlar verilmezse,Polietilen kablo malzemeleri varsayılan olarak kullanılacak.Farklı kablo malzemeleri gerekiyorsa, lütfen sipariş formunda belirtin.
6.Güçlü titreşim, anlık darbe, güçlü elektromanyetik veya radyo frekanslı müdahale gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişinizde belirtin.
Sipariş Rehberibir diyafram basınç algılayıcı ileteçinden | ||||||||
BPHT24 | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IX | Basınç Göndericisi | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
T | Yüksek sıcaklığa dayanıklı basınç verici | |||||||
Ölçüm aralığı | 0~35Kpa...~20MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
