Model NO.: | BP93420-IQT | Thread: | 50.4mm |
---|---|---|---|
Pressure Type: | Gauge , Absolute , Sealed Pressure | Transport Package: | Carton |
Specification: | Silicon pressure sensor | HS Code: | 9026201090 |
Type: | flush diaphragm Pressure sensor Transmitter | Accuracy Grade: | 0.5%F.S |
Pressure range: | -100kpa...0kpa ~35kpa...3.5MPa | Output: | 4-20mA |
Vurgulamak: | Yüksek sıcaklık basınç sensörü iletici,Yüksek Sıcaklık Akış Diyafragma Basınç Algılayıcı,Büyük DIN Flaş Diyafragma Basınç Algılayıcı |

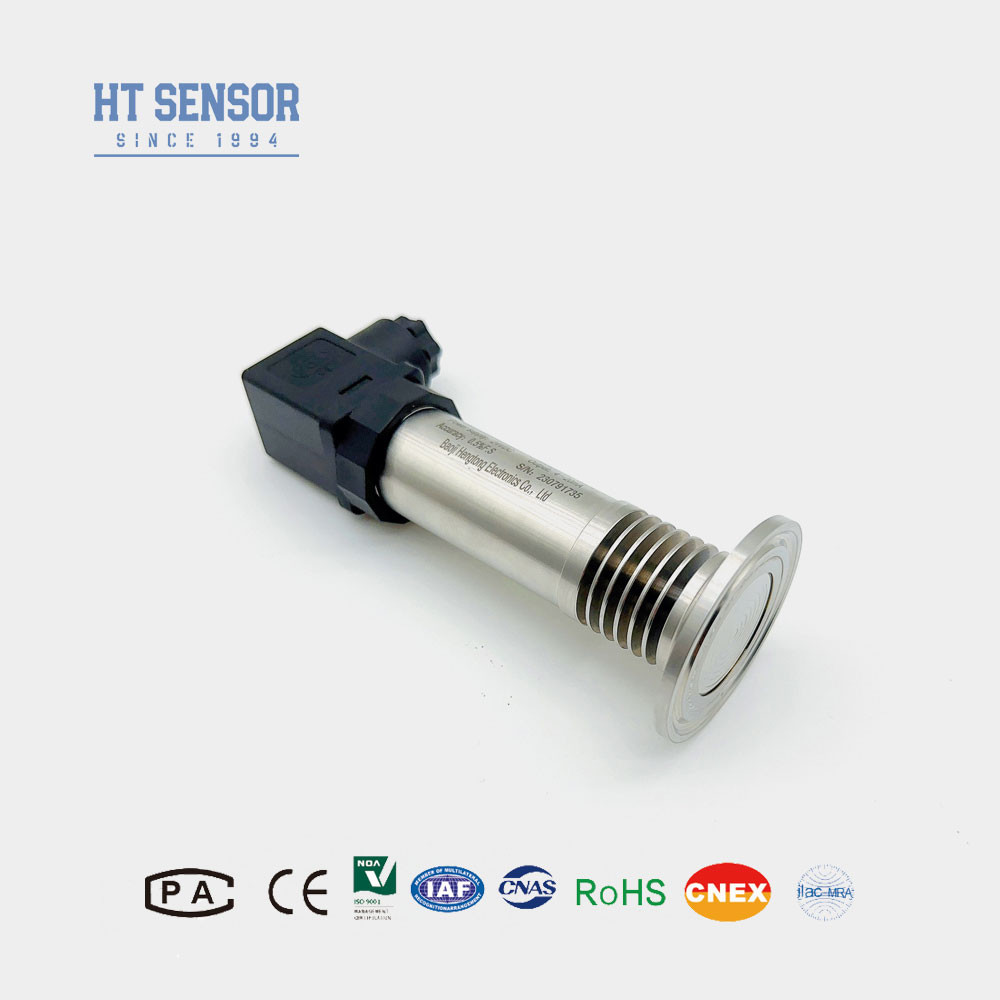

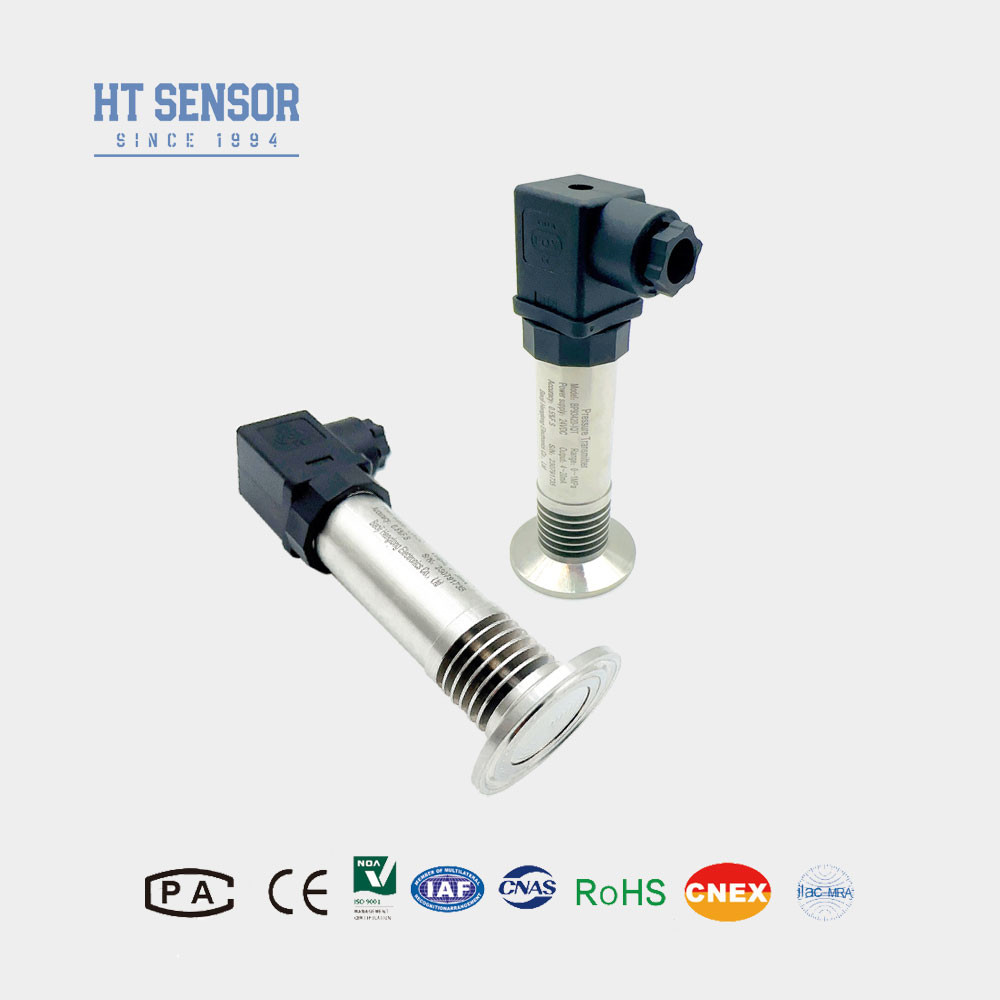

BP93420-IQT basınç verici
Dökme diafragma basınç algılayıcısının tanıtımı:
BP93420-IQT basınç algılayıcı verici, istikrarlı ve güvenilir performans sağlamak için çeşitli parametreler üzerinde sıkı testlere maruz kaldı.Açık büyük diafragması, orta kristalleşme neden basınç portu tıkanıklığını önlemede etkilidirBu, temizliğin ve hijyenin en önemli olduğu gıda ve sağlık sektörlerinde kullanılmak için sensörü uygun kılar.
Performans parametreleriDökme diafragma basınç sensörü: | |
Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | ≤0,1% FS |
Histeriz | ≤0,1% FS |
Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC (özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Koruma derecesi | IP65 |
Ağırlık | ~ 0,3 kg |
Ürün ÖzellikleriDökme diafragma basınç sensörü:
1Geniş ölçüm aralığı, Çeşitli basınç arayüzleri seçenekleri.
2Çeşitli çıkış sinyali seçenekleri.
3Düzenlenebilir sıfır ve tam ölçekli.
4Yüksek hassasiyet, çoklu steril süreç bağlantıları.
BaşvurularDökme diafragma basınç sensörü:
1. 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
2. tıbbi, biyofarmasötik ve gıda hijyen endüstrileri steril işleme.
3Kağıt ve kimyasal endüstrilerinde, ayrıca kanalizasyon suyu seviyesi ve içecek kutuları basınç ölçümleri için kullanılır. Hidrolik ve pnevmatik kontrol sistemleri için uygundur.
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
Sipariş ipuçları |
1Medya uyumluluğu:
Bir ürünü seçerken, test edilen ortamın ürünün ıslatılmış parçalarıyla uyumlu olduğundan emin olmak önemlidir.Bu, sensörün düzgün ve güvenilir çalışmasını garanti etmek için kritik bir husus..
2Patlama geçirmez ürünler:
Sipariş verirken, patlama geçirmez ürünlerin standart olarak dijital bir ekran içermediğini lütfen unutmayın.Bu, başvurunuz için dijital bir ekran gerekirse dikkate alınması gereken önemli bir faktördür..
3Yerleştirme ve yıldırım koruması:
Ürünün güvenilir çalışmasını sağlamak için, kullanıcılara şimşek koruma cihazlarını tesise yerleştirmeleri ve ürünün ve güç kaynağının uygun şekilde topraklandığından emin olmaları önerilir.Bu önlem, sensörü elektrik bozukluklarından korumaya ve tutarlı bir performans sağlamak için yardımcı olacaktır..
4Kablo seçenekleri:
Ürün, varsayılan bir kablo ile birlikte gelmez. Eğer kablo gerekliyse, üç malzeme seçeneği mevcuttur - polietilen, PVC ve zırhlı.Polietilen kablo malzemesi varsayılan olarak kullanılacak.Farklı bir kablo malzemesi gerekiyorsa, lütfen bunu sipariş formunda belirtin.
5Özel Gereksinimler:
Güçlü titreşim, anlık darbe kuvveti veya güçlü elektromanyetik / radyo frekanslı müdahale gibi özel gereksinimler durumunda, lütfen bize bildirin ve bu ayrıntıları siparişinizde belirtin.Bu, ürünün benzersiz uygulama gereksinimlerinize uygun olduğundan emin olmamızı sağlar..
Sipariş rehberi akış Diyafragma basınç sensörü | ||||||||
BP93420XX | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
IN | Klima için özel basınç verici | |||||||
IC | Yüksek sıcaklık basınç verici | |||||||
IQ1/IQ2 | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
Ölçüm aralığı | - 100 kPa... 0 kPa.~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
