Model NO.: | BP93420-IQT | Thread: | 50.4mm |
---|---|---|---|
Pressure Type: | Gauge , Absolute Pressure ,Sealed Pressure | Transport Package: | Carton |
Specification: | Silicon pressure sensor transmitter | HS Code: | 9026201090 |
Type: | flush diaphragm Pressure sensor Transmitter | Accuracy Grade: | 0.5%F.S |
Pressure range: | -100kpa...0kpa ~35kpa...3.5MPa | Output: | 4-20mA and so on |
Vurgulamak: | Yüksek sıcaklıklı diafragma basınç sensörü,Gıda Endüstrileri Dökme Diyafragma Basınç Algılayıcı,Sağlık Sanayi Flaş Diyafragma Basınç Sensörü |

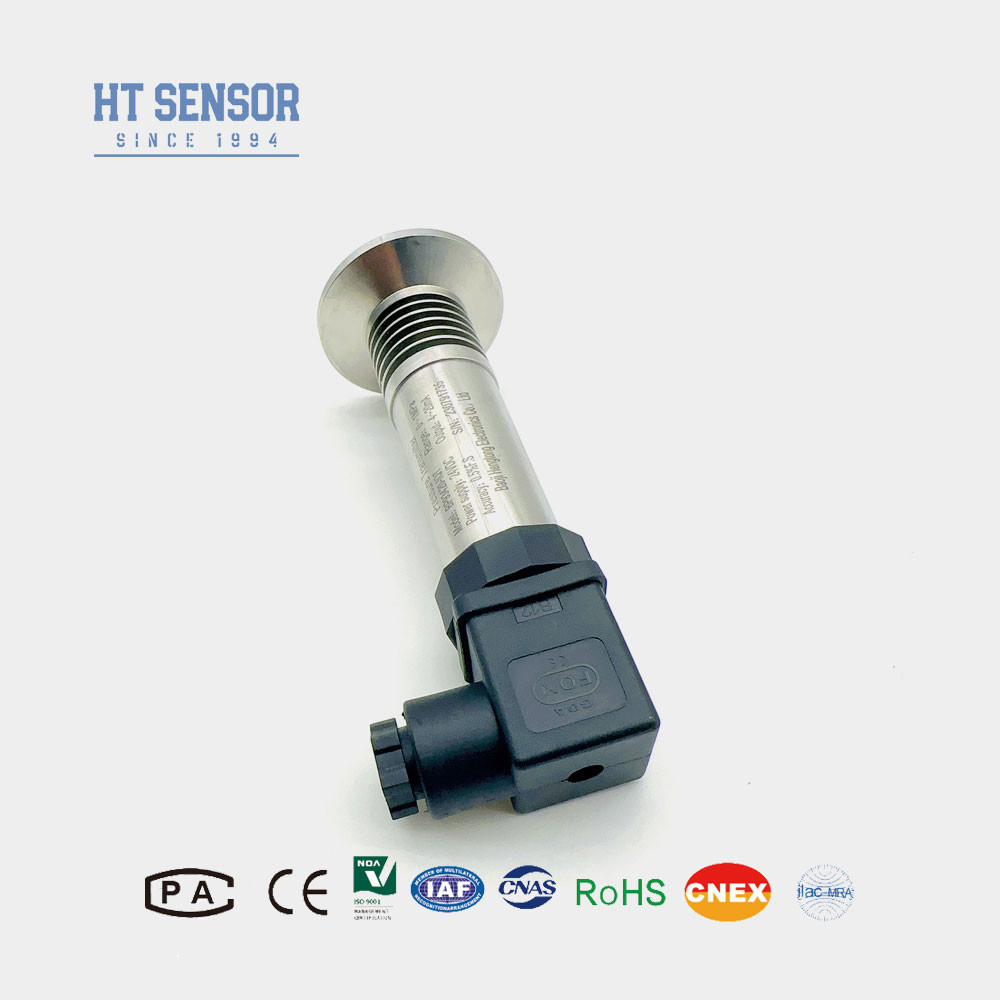

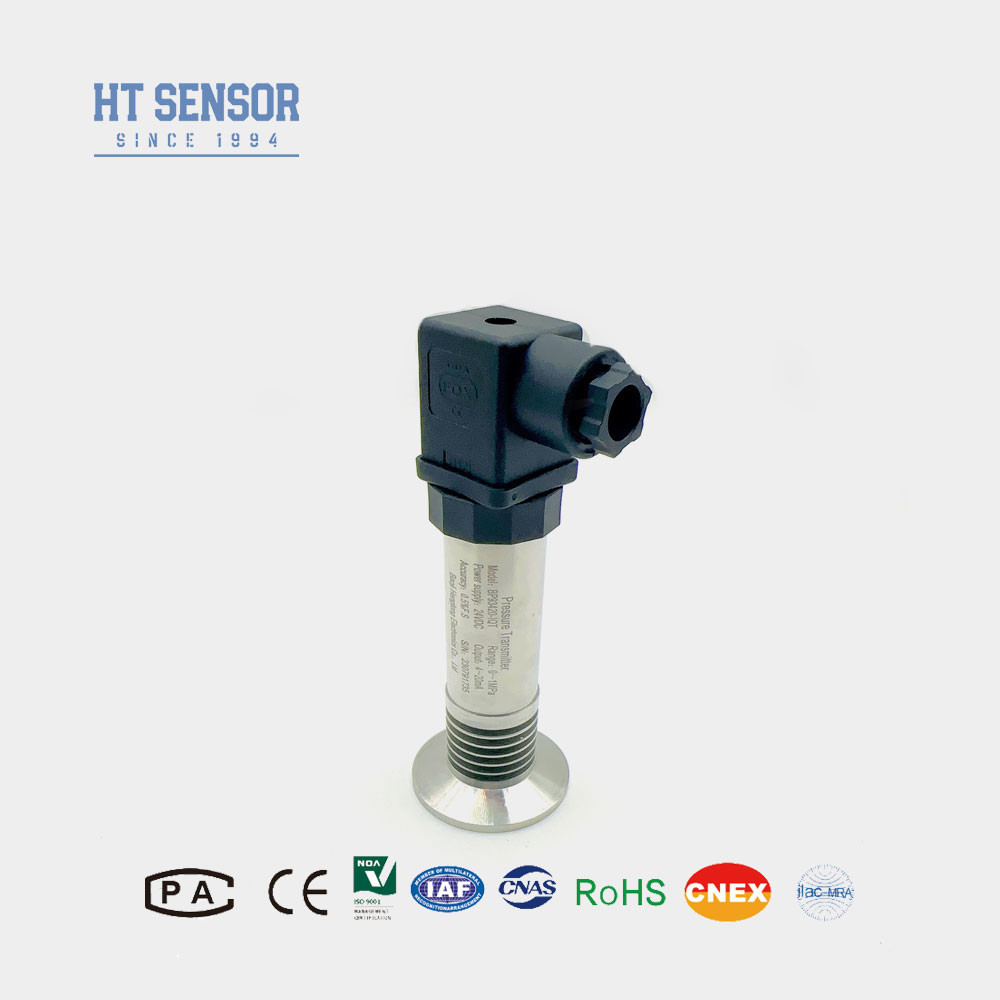

BP93420-IQT Basınç Transmitteri
Yıkama diyaframının tanıtımı Diyafram basınç sensörü:
BP93420-IQT düz membranlı basınç sensörü, ithal malzemelerden yapılmış bir elastomerin yanı sıra diyafram izolasyon teknolojisini kullanır. Daha da önemlisi, sensör kafasında basınç algılama delikleri bulunmaz; bu da ölçüm sırasında viskoz olmayan ortamın tıkanması riskini ortadan kaldırır. Bu entegre tasarım, vericiyi kimyasal kaplamalar, boya, çamur, asfalt ve ham petrol gibi viskoz ortamları içeren basınç ölçümü ve kontrol uygulamaları için uygun hale getirir.
Performans ParametreleriYıkama diyaframı basınç sensörü: | |
Ölçüm Aralığı | -100kPa…0kPa ~ 35kPa…3.5MPa |
Basınç Tipi | Gösterge Basıncı, Mutlak Basınç, Kapalı Basınç |
Aşırı yük | Nominal aralığın ≤ 1,5 katı |
Doğruluk @ 25°C | ±%0,25 (Tipik) ±%0,5 (Maksimum) |
Tekrarlanabilirlik | ≤%0,1FS |
Histerezis | ≤%0,1FS |
Uzun Vadeli İstikrar | ±%0,1FS/Yıl(Tipik) ±%0,2FS/Yıl(Maksimum) |
Sıfır Noktası Sıcaklık Kayması | ±%0,02FS/°C(≤100KPa) ±%0,01FS/°C(>100KPa) |
Tam Ölçekli Sıcaklık Kayması | ±%0,02FS/°C(≤100KPa) ±%0,01FS/°C(>100KPa) |
Frekans Tepkisi | 2.4KHz |
Kompanzasyon Sıcaklığı | 0-70°C(özelleştirilebilir) |
Çalışma Sıcaklığı | -20°C~80°C |
Depolama Sıcaklığı | -40°C~120°C |
Titreşim | 10g,55Hz ~ 2kHz |
Muhafaza Malzemesi | 304,316L |
Diyafram Malzemesi | 316L |
Yalıtım Direnci | 100MΩ 100VDC |
Koruma Derecesi | IP65 |
Ağırlık | ~0.3kg |
Ürün ÖzellikleriYıkama diyaframı basınç sensörü:
1. Geniş ölçüm aralığı, Çeşitli basınç arayüzü seçenekleri.
2. Çeşitli çıkış sinyali seçenekleri.
3. Sıfır ve tam ölçek ayarlanabilir.
4. Yüksek doğruluk, çoklu steril proses bağlantıları.
UygulamalarYıkama diyaframı basınç sensörü:
1. Aşındırıcı olmayan gazların ve sıvıların 316L ile ölçülmesi için uygundur.
2. Steril işlemeye yönelik tıbbi, biyofarmasötik ve gıda hijyeni endüstrileri.
3. Kağıt ve kimya endüstrilerinin yanı sıra kanalizasyon seviyesi ve içecek kutusu basınç ölçümlerinde de kullanılır. Hidrolik ve pnömatik kontrol sistemlerine uygundur.
Çıkış Sinyali | Besleme Gerilimi | Çıkış Türü |
4~20mA | 12~30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0,5~4,5V | 5VDC | |
RS485 İletişim Protokolü | 3.6~30V / Pil | 4 tel |
Sipariş ipuçları |
1. Medya Uyumluluğu
Bir ürün seçerken, ölçüm altındaki ortamın sensörün ıslanan bileşenleriyle uyumlu olduğundan emin olun. Bu uyumluluk, cihazın güvenilir ve düzgün çalışması için çok önemlidir.
2. Patlamaya Dayanıklı Ürünler
Sipariş verirken patlamaya dayanıklı ürünlerde standart olarak dijital ekranın bulunmadığını lütfen unutmayın. Bu, uygulamanız için dijital ekranın gerekli olup olmadığını dikkate almanız gereken önemli bir faktördür.
3. Topraklama ve Yıldırımdan Korunma
Ürünün güvenilir şekilde çalışmasını garanti etmek için, yıldırımdan korunma cihazlarının yerinde kurulmasını ve hem ürünün hem de güç kaynağının uygun şekilde topraklanmasının sağlanmasını öneririz. Bu, sensörün elektriksel bozulmalara karşı korunmasına ve performansın tutarlı bir şekilde korunmasına yardımcı olacaktır.
4. Kablo Seçenekleri
Ürün varsayılan olarak takılı bir kabloyla birlikte gelmez. Kabloya ihtiyaç duyulursa üç malzeme seçeneği mevcuttur: polietilen, PVC ve zırhlı. Aksi belirtilmediği sürece varsayılan olarak polietilen kablo seçeneği kullanılacaktır. Farklı bir kablo malzemesine ihtiyacınız varsa lütfen bunu sipariş formunuzda belirtin.
5. Özel Gereksinimler
Güçlü titreşim, anlık darbe kuvveti veya yoğun elektromanyetik/radyo frekansı girişimi gibi özel gereksinimlere sahip uygulamalar için lütfen bizi bilgilendirin ve siparişinizde ayrıntıları belirtin. Bu, ürünün benzersiz uygulama ihtiyaçlarınıza uygunluğunu doğrulamamıza olanak tanıyacaktır.
Yıkama Diyafram basınç sensörü Sipariş Kılavuzu | ||||||||
BP93420XX | Basınç Verici | |||||||
Kod | Anahat İnşaat | |||||||
IB | Genel Basınç Verici | IX | Ekran Basınç Transmitteri | |||||
IE | Darbeye Dayanıklı Havacılık Basınç Transmitteri | IIC/III | Endüstriyel Genel/Ekran Basınç Transmitteri | |||||
EĞER | Neme dayanıklı Basınç Transmitteri | IIE/IIIE | Genel/Ekran Basınç Transmitteri | |||||
İÇİNDE | Klimaya Özel Basınç Verici | |||||||
entegre devre | Yüksek Sıcaklık Basınç Verici | |||||||
IQ1/IQ2 | Büyük Diyafram / Yüksek Sıcaklık Basınç Verici | |||||||
Ölçüm Aralığı | -100kPa…0kPa~ 35kPa…3.5MPa | |||||||
(0-X)Kpa veya MPa | X: Gerçek Ölçüm Aralığını Gösterir | |||||||
Kod | Güç Kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğer | |||||||
Kod | Çıkış Sinyali | |||||||
S1 | 4~20 mADC | S5 | 0~20 mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10 mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1,5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğer | |||||||
Kod | Elektrik Bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Fişi | |||||||
B3 | Yalıtımlı Kablo Çıkışı | |||||||
B4 | 2088 Endüstriyel Kasa | |||||||
B5 | 2088 Ekranlı Endüstriyel Kasa | |||||||
B6 | Diğer | |||||||
Kod | Basınç Tipi | |||||||
G | Gösterge Basıncı | |||||||
A | Mutlak Basınç | |||||||
S | Kapalı Referans Basıncı |
