Model NO.: | BP93420-IQT | Thread: | 50.4mm for high temperature |
---|---|---|---|
Pressure Type: | Gauge Pressure , Absolute Pressure ,Sealed Pressure | Transport Package: | Carton |
Specification: | Silicon pressure sensor | HS Code: | 9026201090 |
Type: | flush diaphragm Pressure sensor | Accuracy Grade: | 0.5%F.S |
Pressure range: | -100kpa...0kpa ~35kpa...3.5MPa | Output: | 4-20mA and so on |
Vurgulamak: | Kimyasal kaplamalar diafragma basınç sensörü,Visköz Medya Dökme Diyafragma Basınç Algılayıcı,Yüksek hassaslıklı diafragma basınç sensörü |

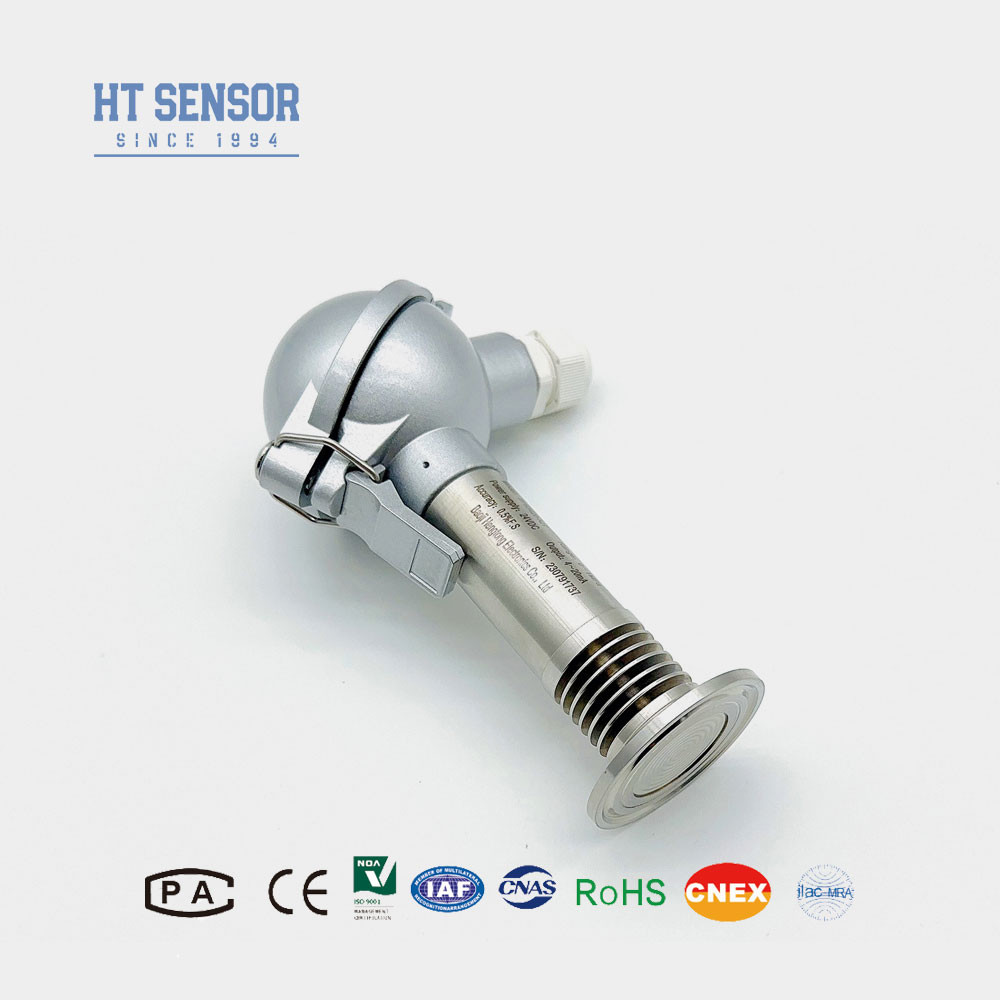

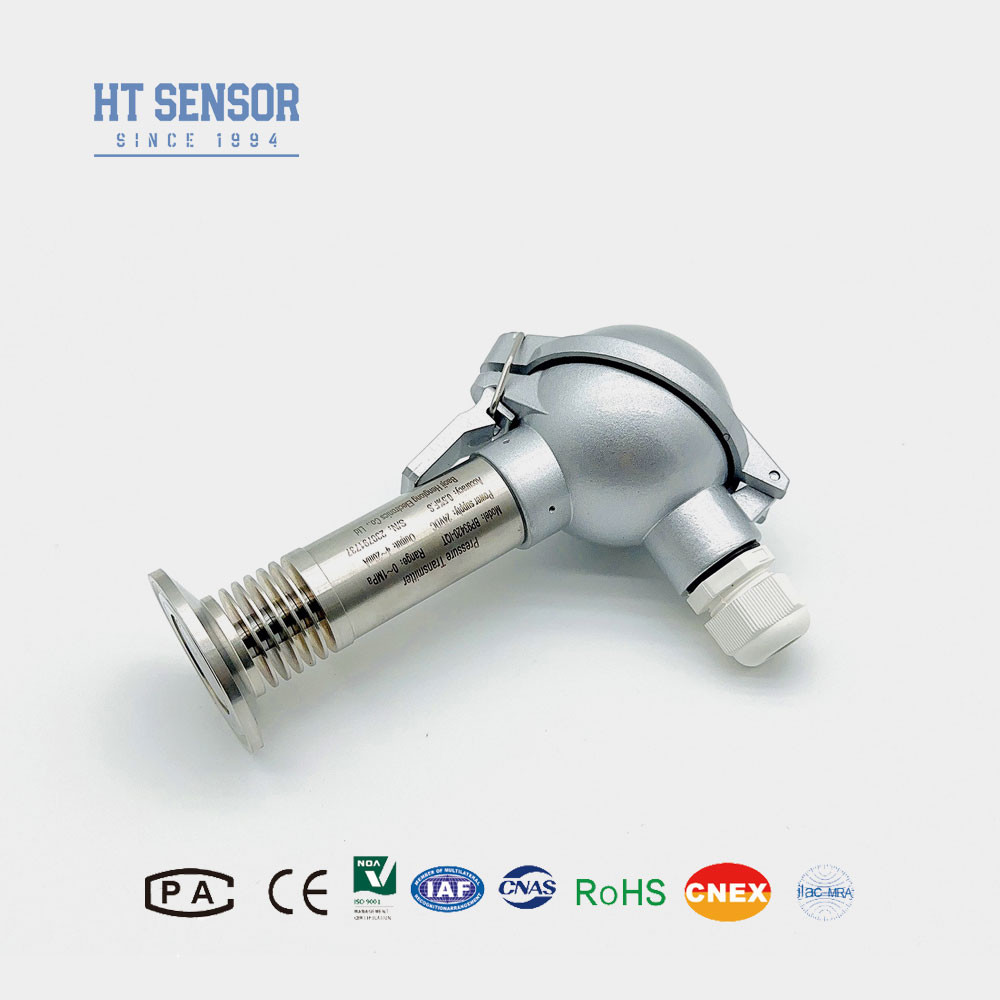

BP93420-IQT basınç verici
Dökme diafragma basınç algılayıcısının tanıtımı:
BP93420-IQT düz zar basınç sensörü sağlam yapısı, gelişmiş ölçüm prensibi ve çok yönlü uygulama yetenekleri sayesinde,BP93420-IQT kompakt akış diyafram basınç sensörü verici olağanüstü bir istikrar ve güvenilirlik göstermektedir.Bu özellikler, özellikle zorlu süreç ortamlarında, çok çeşitli endüstriyel basınç izleme ve kontrol görevleri için çok yönlü bir seçim haline getirir.
Performans parametreleriDökme diafragma basınç sensörü: | |
Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | ≤0,1% FS |
Histeriz | ≤0,1% FS |
Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC (özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Koruma derecesi | IP65 |
Ağırlık | ~ 0,3 kg |
Ürün ÖzellikleriDökme diafragma basınç sensörü:
1Geniş ölçüm aralığı, Çeşitli basınç arayüzleri seçenekleri.
2Çeşitli çıkış sinyali seçenekleri.
3Düzenlenebilir sıfır ve tam ölçekli.
4Yüksek hassasiyet, çoklu steril süreç bağlantıları.
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
Sipariş ipuçları |
1Medya Uyumluluğu
Bir ürünü seçerken, ölçülecek ortamın sensörün ıslatılmış bileşenleriyle uyumlu olduğundan emin olun.Bu uyumluluk cihazın güvenilir ve düzgün çalışması için çok önemlidir..
2Patlama geçirmez ürünler
Lütfen, patlama geçirmez ürünlerin sipariş verirken standart olarak dijital bir ekran içermediğini unutmayın.Bu, uygulamanız için dijital bir ekran gerekirse dikkate alınması gereken önemli bir faktördür..
3Yerleştirme ve yıldırım koruması
Ürünün güvenilir çalışmasını garanti etmek için, yerinde yıldırım koruma cihazlarının kurulmasını ve hem ürünün hem de güç kaynağının uygun şekilde topraklanmasını sağlamak öneririz.Bu, sensörün elektrik bozukluklarına karşı korunmasına yardımcı olacaktır., tutarlı bir performansı koruyor.
4Kablo Seçenekleri
Ürün, varsayılan olarak bağlı bir kablo ile birlikte gelmez. Eğer bir kablo gerekirse, üç malzeme seçeneği mevcuttur: polietilen, PVC ve zırhlı.Polyethylene kablosu seçeneği varsayılan olarak kullanılacak.Eğer farklı bir kablo malzemesi istiyorsanız, lütfen bunu sipariş formunuzda belirtin.
5Özel Gereksinimler
Özel gereksinimleri olan uygulamalar için, örneğin güçlü titreşim, anlık çarpma gücü veya yoğun elektromanyetik / radyo frekansı müdahalesi,Lütfen bize bildirin ve siparişinizde detayları verin.Bu, ürünün benzersiz uygulama gereksinimlerinize uygunluğunu doğrulamamıza olanak sağlar.
Sipariş rehberi akış Diyafragma basınç sensörü | ||||||||
BP93420XX | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
IN | Klima için özel basınç verici | |||||||
IC | Yüksek sıcaklık basınç verici | |||||||
IQ1/IQ2 | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
Ölçüm aralığı | - 100 kPa... 0 kPa.~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
