HT19V Temperatür Kompensasyonlu Silikon Piezoresistif Basınç Algılayıcı
Product Details
| Model NO.: | HT19V | İpek Türü: | Hayır |
|---|---|---|---|
| Kablo tipi: | Dört Telli | ölçüm ortamı: | Gaz ve Sıvı |
| Aralık: | 0-10kpa~60mpa | Çıkış: | OG |
| Basınç tipi: | G/A/S | arz: | 5-10VDC |
| HS kodu: | 9026209090 | Yetenek temini: | 20000pcs/ay |
| Türü: | Piezodirençli Basınç Sensörü | Malzeme: | Paslanmaz çelik |
| Özelleştirme: | OEM ve ODM için kullanılabilir | ||
| Vurgulamak |
HT19V Silikon Piezoresistif Basınç Algılayıcı,Silisiyum Piezoresistive Basınç Algılayıcı,Sıcaklık Kompensasyonlu Silikon Piezoresistive Basınç Algılayıcı |
||
Product Description

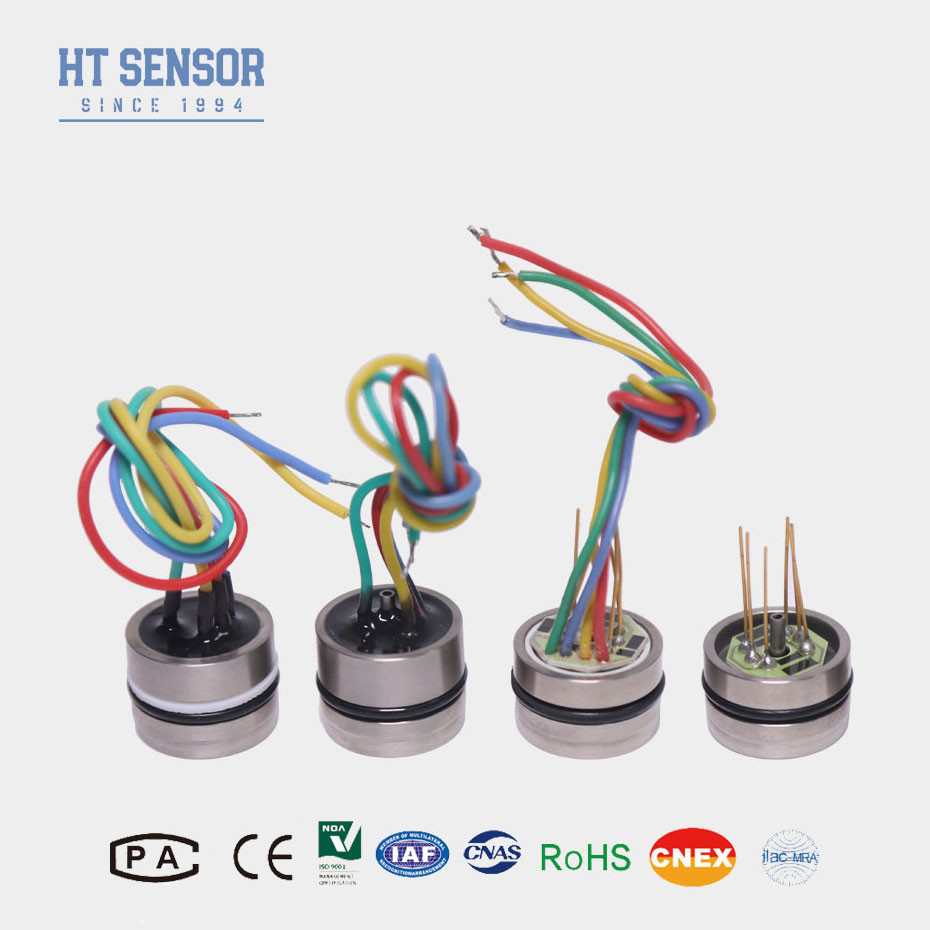

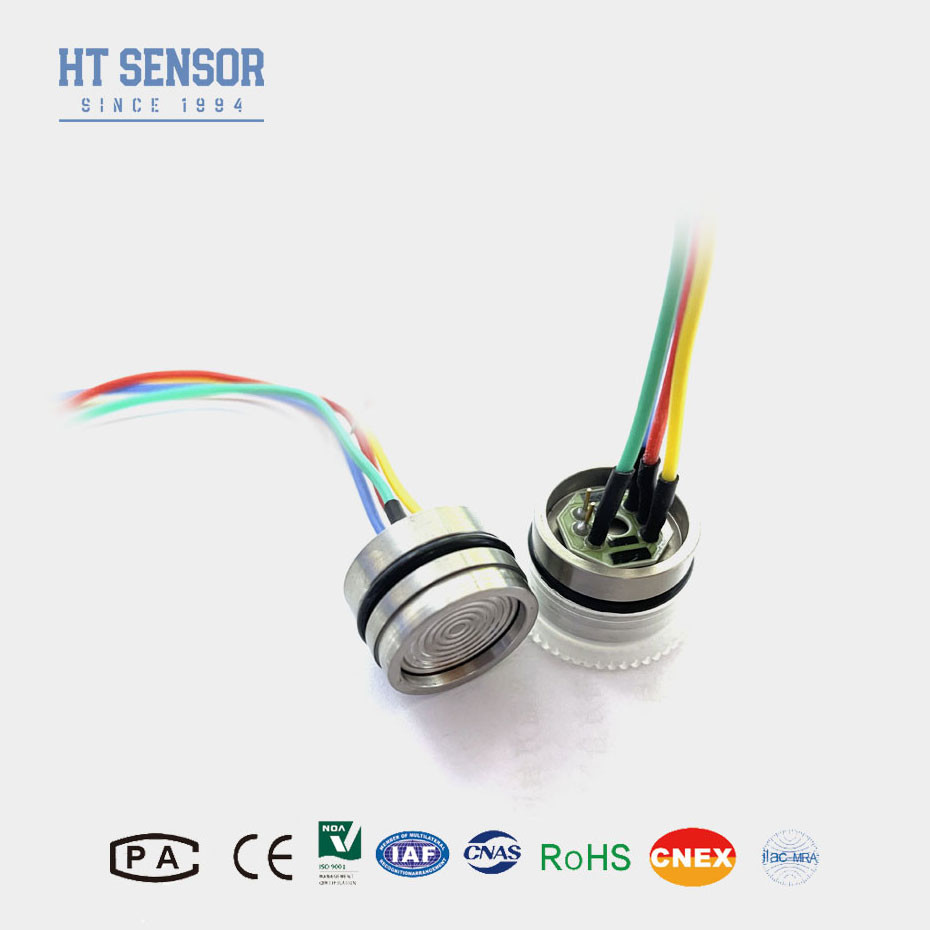

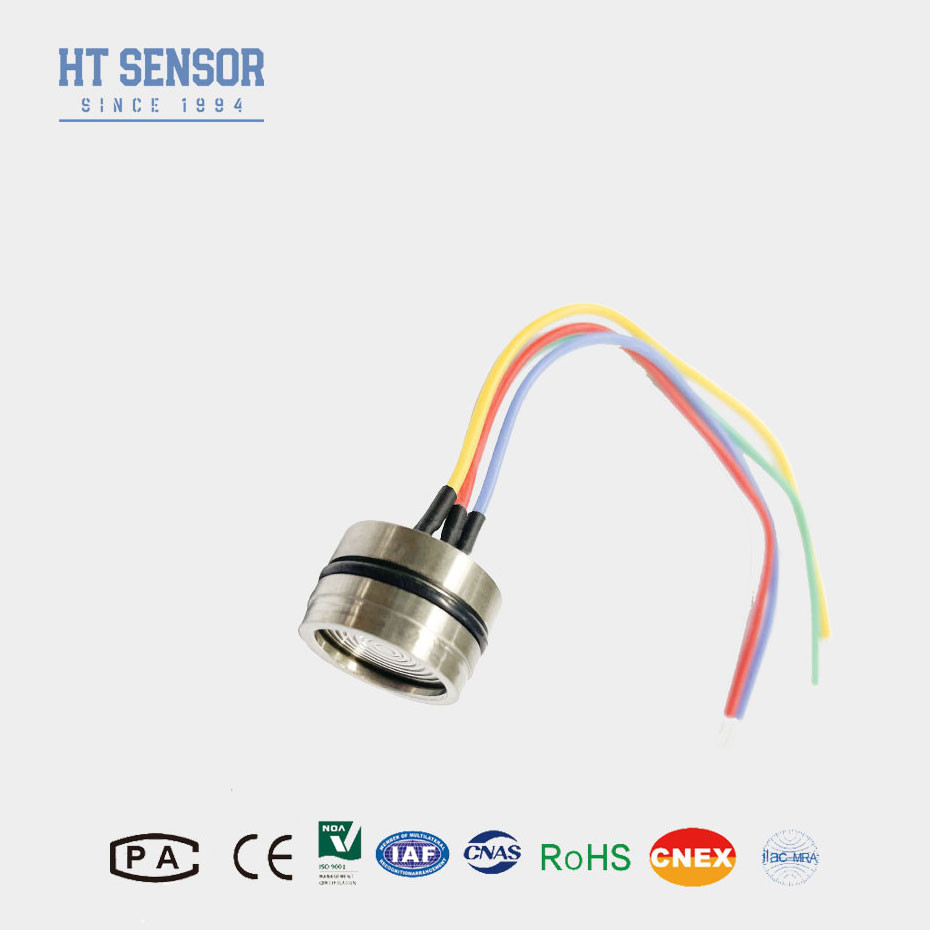

HT19V Piezoresistive Silikon Basınç Sensörü
Silikon basınç sensörünün tanıtımı:
HT19 silikon piezoresistif basınç sensörünün çekirdeği yüksek istikrarlı bir yayılmış silikon elementtir.316L paslanmaz çelik korpusunda paketlenmiş piezoresistif silikon basınç sensörüHT26 telafi edilmiş, kaynaklanabilir bir paket veya 1/4 ve 1/8NPT, 1/4BSP ve özel süreç armatürleri gibi çeşitli iplikli armatürlerle sunulmaktadır.
Ürün Özellikleri- Ne?Piezoresistif silikon basınç sensörü
• O-ring mühürle monte edilebilir
• Paslanmaz çelik ıslatılmış yüzeyler
• Genişletilmiş
• ASIC kalibre edilmiş
• Mutlak, mühürlü ölçüm
• Kablo seçeneği
• Analog çıkış
• SENT Çıktı İsteğe bağlı (detaylar için fabrikaya başvurun)
Başvurularsilikon basınç sensörü:
1• Koroziv gaz ve sıvı basıncını ölçmek için uygundur, 316 l paslanmaz çelik ile uyumludur
2Basıncı izlemek ve kontrol etmek için süreç kontrol sistemlerinde kullanılır.
3Genellikle soğutma sisteminde ve hava kompresörü basınç ölçümünde kullanılır.
Elektrik performansısilikon basınç sensörü:
1Güç kaynağı: ≤10VDC
2. Genel mod çıkış voltajı: girişten %50 (tipik)
3Giriş impedansı: 4KΩ ~ 20KΩ
4Çıkış impedansı:2.5KΩ~6KΩ
5Elektrik bağlantısı: 100 mm yüksek sıcaklıklı tel, kurdele kablosu
| Performans parametrelerisilikon basınç sensörü- Evet. | ||||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | ||||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Mühürlü ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Tip | En fazla. | Birim | ||||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | |||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |||
| Histeriz | 0.05 | 0.1 | % F.S | |||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |||
| Tam ölçekli çıkış | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2.5 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Çalışma sıcaklığı | -20~80 | oC | ||||
| Depolama sıcaklığı | -40~125 | oC | ||||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | |||||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||||
| Diyafram malzemesi | 316L | |||||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||||
| Şok | 100 g, 11 ms | |||||
| Yanıt Zamanı | ≤1ms | |||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | |||||
| Doldurma Aracı | Silikon Yağı | |||||
| Ağırlık | ~ 28g | |||||
| Parametreler aşağıdaki koşullar altında test edilir: 10V @ 25oC | ||||||
| Çizelge İnşaatısilikon basınç sensörü | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| Elektrik bağlantısı ve telafisilikon basınç sensörü |
|
|
| Seçim Örnekleri |
| Sipariş ipuçları |
| S&A |
1Basınç sensörü seçerken hangi faktörleri dikkate almalıyım?
Basınç aralığı: Sensörün ölçebildiği maksimum ve minimum basınçlar.
Doğruluk: Ölçüm doğruluğu derecesi.
Çıkış Sinyalı: Elektriksel sinyal çıkışının türü (örneğin, 4-20mA, 0-5VDC, dijital çıkışlar).
Çalışma ortamı: Sıcaklık, nem ve koroziv maddelere maruz kalma gibi koşullar.
Malzeme uyumluluğu: Sensör malzemelerinin ölçülen ortamla uyumlu olmasını sağlamak.
Yanıt süresi: Sensörün basınç değişikliklerine ne kadar hızlı yanıt verdiği.
2Basınç sensörü nasıl kurulur?
Montaj: Sensörü uygun ekipmanları kullanarak güvenli bir şekilde montaj edin ve basınç kaynağı ile düzgün bir şekilde hizalanmasını sağlayın.
Kablolama: Elektrikli çıkışı kontrol sistemine veya izleme ekipmanına üreticinin talimatlarına göre bağlayın.
Kalibrasyon: Doğru okumaları sağlamak için kalibrasyon yapın. Bu, sıfır ve aralık ayarlarını ayarlamayı içerebilir.
Güvenlik: Sensörün hasar görmesini veya yaralanmasını önlemek için tüm güvenlik talimatlarına uyun.
3Basınç sensörünü nasıl korurum?
Düzenli Kalibrasyon: Sensörün doğruluğunu korumak için periyodik olarak kalibre edilir.
Denetleme: Fiziksel hasar veya aşınma için düzenli olarak kontrol edin.
Temizlik: Sensörü ve bağlantılarını kirlenmesini önlemek için temizleyin.
Koruma: Sensörün performansını etkileyebilecek çevresel faktörlerden korunmasını sağlamak.
4Basınç sensörlerinin yaygın uygulamaları nelerdir?
Endüstriyel Otomasyon: Üretimdeki süreç basıncını izlemek ve kontrol etmek.
Otomotiv: Motorlardaki yağ, yakıt ve hava basıncını ölçmek.
Tıbbi Cihazlar: Kan basıncını ve diğer fizyolojik baskıları izlemek.
HVAC Sistemleri: Doğru hava ve gaz basıncını sağlamak.
Havacılık: Kabin basıncını ve diğer kritik parametreleri ölçmek.
Çevre İzleme: Atmosfer ve su basıncını ölçmek.
5Basınç sensörlerinde dijital telafi nedir?
Dijital telafi, basınç ölçümündeki hataları ve doğrusal olmayanları düzeltmek için mikroprosesör kullanmayı içerir.Bu teknik, sensörün çıkışını önceden kalibre edilmiş düzeltme faktörlerine ve sıcaklık değişimlerine göre ayarlayarak doğruluğu artırır.
6Basınç sensörüm düzgün çalışmıyorsa ne yapmalıyım?
Bağlantıları kontrol edin: Tüm elektrik ve mekanik bağlantıların güvenli olduğundan emin olun.
Kalibrasyonu gözden geçirin: Sensörün doğru kalibre edildiğini kontrol edin.
Hasarları kontrol edin: Sensörün veya bileşenlerinin herhangi bir fiziksel hasarına bakın.
Dokümanlama: Hata giderme adımları için kullanıcı kılavuzuna bakın.
Temas Destek: Sorunlar devam ederse, teknik destek için üretici veya tedarikçiyle iletişime geçin.
