Endüstriyel Uygulamalar için DN25 Yüksek Sıcaklıklı Diafragma Basınç Sensörü
Product Details
| Model NO.: | BP93420-IIIFL | Güç kaynağı: | 12-32VDC |
|---|---|---|---|
| Çıktı: | 4-20mA LCD veya LED ekranla | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aralık: | 0-35kpa~20Mpa | Yapı tipi: | Fırlatma diyafram basınç algılayıcı verici |
| ölçüm ortamı: | Sıvı, gaz, içecek tutkalı vb. | Doğruluk derecesi: | %0,5 |
| Ip derecesi: | IP65 | Özelleştirme: | OEM ve ODM |
| Vurgulamak |
Yüksek sıcaklıklı diafragma basınç sensörü,Endüstriyel Uygulamalar Dökme Diyafragma Basınç Algılayıcı,DN25 Flaş Diyafragma Basınç Algılayıcı |
||
Product Description

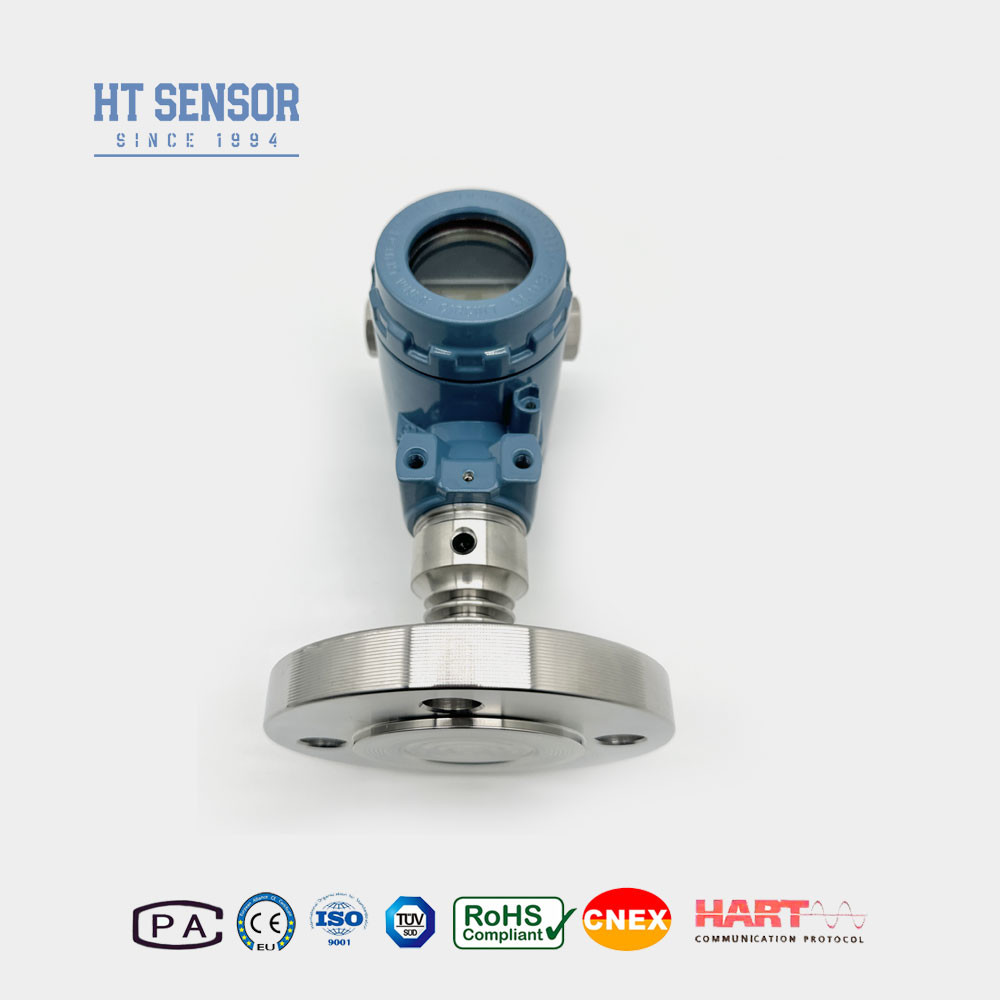

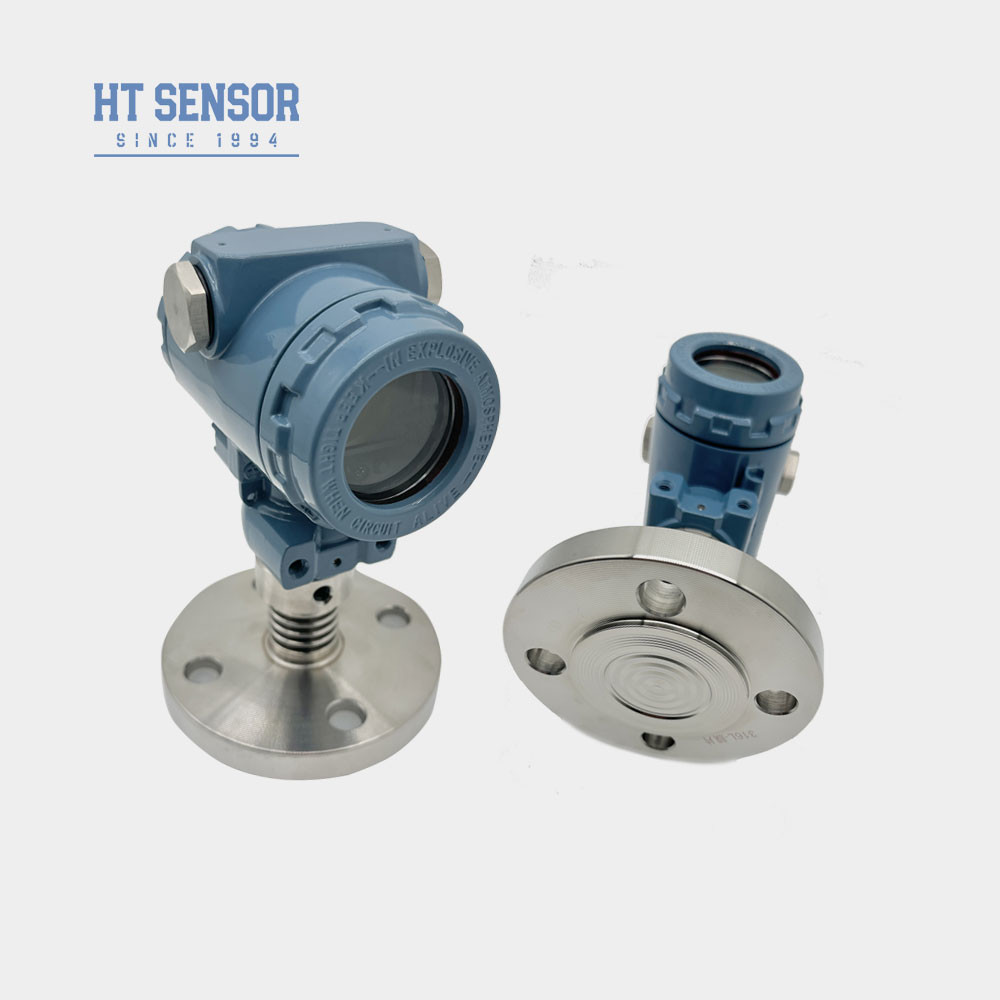

Endüstriyel Uygulamalar için DN25 Yüksek Sıcaklık Flush Diyafram Basınç Sensörü
BP93420-IIIFL basınç verici
Akış diyafram basınç sensörünün tanıtımı:
BP93420-III-FL basınç vericisi, sinyal ölçüm unsuru olarak HT serisi silikon dirençli film yağla dolu çekirdeği kullanır.İşlem bağlantısı, 316L yalıtım diyaframının ve eşleşen flansın doğrudan kaynaklanmasını içerir.Özel ısı alıcı yüksek sıcaklık ortamlarına uyum sağlayacak şekilde tasarlanmıştır.Sinyal işleme devresi sensör sinyalini standart bir çıkış sinyaline dönüştürür.Göndericinin istikrarlı ve güvenilir performansını garanti etmek için bileşenlerin, yarı bitmiş ürünlerin ve bitmiş ürünlerin sıkı testleri ve yaşlanma taraması yapılmıştır.
| Performans parametreleri | |
| Ölçüm aralığı | - 100kPa... 0kPa ̇ 35kPa... 1MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0.1% F.S./Yıl (Tipik) ± 0.2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70°C ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20°C~80°C |
| Depolama sıcaklığı | -40°C~120°C |
| titreşim | 10g,55Hz 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~4kg |
Ürün ÖzellikleriArınmış diyafram basınç algılayıcı:
- 1Geniş ölçüm aralığı, Çeşitli basınç arayüzleri seçenekleri
- 2Çeşitli çıkış sinyali seçenekleri
- 3Düzenlenebilir sıfır ve tam ölçekli
- 4Yüksek doğruluk, çoklu steril süreç bağlantıları
UygulamalarArınmış diyafram basınç algılayıcı:
- 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
- İlaç, biyofarmasötik ve gıda hijyen endüstrileri steril işleme.
- Kağıt ve kimyasal endüstrilerde, ayrıca kanalizasyon seviyesi ve içecek için kullanılır.
| Çıkış sinyali ofArınmış diyafram basınç algılayıcı | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
| Sipariş verfArınmış diyafram basınç algılayıcı |
- 1Bir ürünü seçerken, lütfen test edilen ortamın ürünün temas kısmı ile uyumlu olduğundan emin olun.
- 2Sipariş verirken, lütfen patlama geçirmez ürünlerin dijital bir ekran içermediğini unutmayın.
- 3Bir LCD veya LED ekran başlığı olan bir verici sipariş ederken, verici güç kaynağı 20VDC'den daha düşük olmamalıdır.
- 4Ürünün güvenilir çalışmasını sağlamak için,Kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir..
- 5Fluor kauçuk o halkaları - 20 °C ~ 250 °C için nominal çalışma sıcaklık aralığı. Çalışma sıcaklıkları - 20 °C'nin altına düştüğünde, EPDM O tipi mühürleme halkaları seçilmelidir.
- 6. Kablo varsayılan kablo ile birlikte gelmez. Eğer kabloya ihtiyacınız varsa, seçmek için üç malzeme vardır. Eğer özel talimatlar verilmezse, kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kablo ile birlikte kabPolietilen kablo malzemeleri varsayılan olarak kullanılacak.Farklı kablo malzemeleri gerekiyorsa, lütfen sipariş formunda belirtin.
- 7.Güçlü titreşim, anlık darbe, güçlü elektromanyetik veya radyo frekanslı müdahale gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişinizde belirtin.
| Sipariş RehberiArınmış diyafram basınç algılayıcı | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
Sık Sorulan SorularAralıklı diafragma basınç algılayıcı:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Basınç sensörümüzün vericileri yüksek hassasiyet, dayanıklılık ve mükemmel performansla özelleştirme seçeneği ile karakterize edilir.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz OEM ve ODM hizmetlerimiz aracılığıyla belirli ihtiyaçları karşılamak için ürünleri uyarlayabilirler.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç algılayıcı verici üretme kapasitesine sahiptir.Pürüzsüz üretim ve teslimat programı için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller genellikle 5 ~ 8 iş günü teslim süresi vardır, özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
C: Toplu siparişler veya uzun vadeli ortaklıklar için indirimlerle rekabetçi fiyatlar sunuyoruz.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Ürünlerimiz nakliye tarihinden itibaren 24 aylık bir garanti ile birlikte gelir ve satış sonrası hizmetimiz, PC ağı üzerinden uzaktan talimat desteği ile birlikte 24 saat içinde hızlı yanıtları sağlar.
