HT Serisi Silikon Resistif Film Yüksek Sıcaklıklı Endüstriyel Iletkenler İçin Yağ Dolu Çekirdek Akış Diyafragma Basınç Sensörü
Product Details
| Model NO.: | BP93420-IIIF | Güç kaynağı: | 12-32VDC |
|---|---|---|---|
| Çıktı: | 4-20mA Ekranla | Basınç tipi: | Ölçer, Mutlak, Mühürlü |
| Aralık: | 0-35kpa~20Mpa | Yapı tipi: | yıkama diyaframı Basınç Verici |
| ölçüm ortamı: | Sıvı, gaz, içecek tutkalı vb. | Doğruluk derecesi: | %0,5 |
| düz: | DN25...DN50 ve benzeri | Özelleştirme: | OEM ve ODM |
| Vurgulamak |
Yüksek sıcaklıklı diafragma basınç sensörü,Yağ dolu çekirdek basınç sensörü,Silikon Dirençli Film Basınç Sensörü |
||
Product Description
HT Serisi Silikon Resistif Film Yüksek Sıcaklık Endüstriyel İçin Yağ Dolu Çekirdek Akış Diyafragma Basınç Sensörü

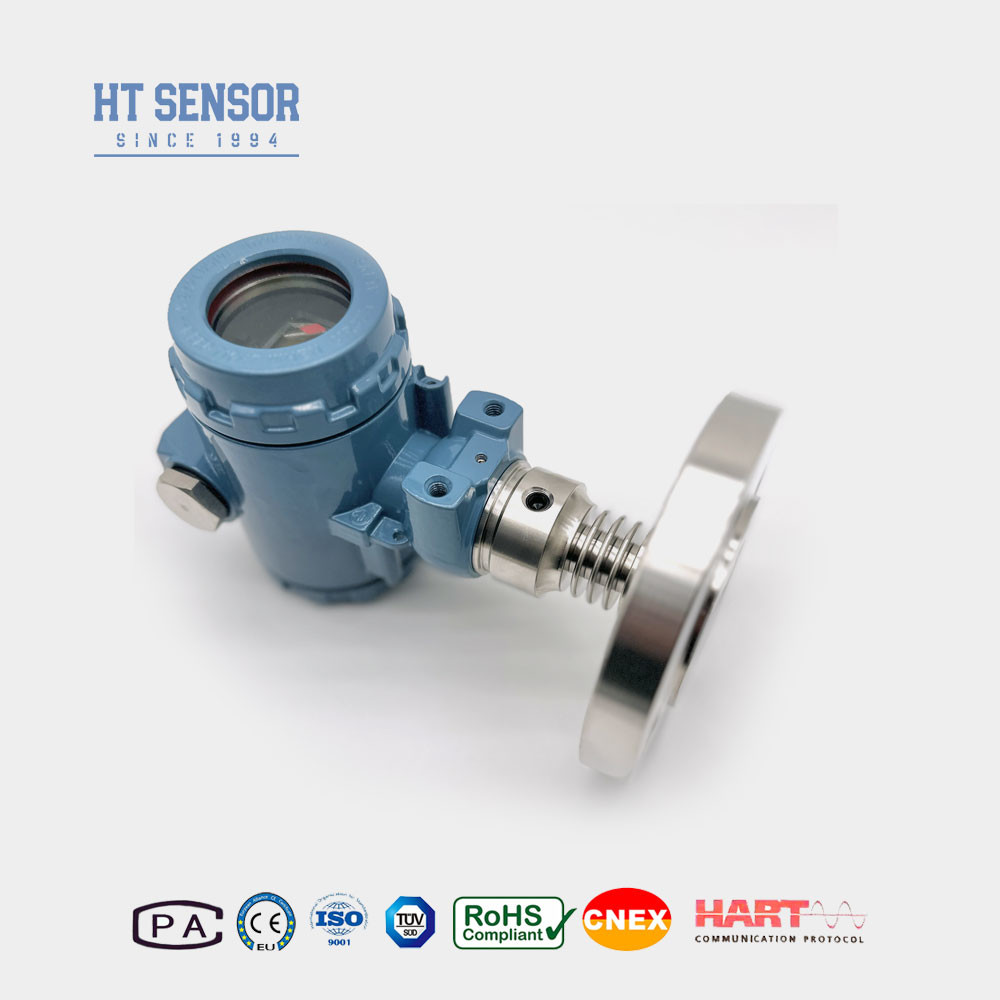

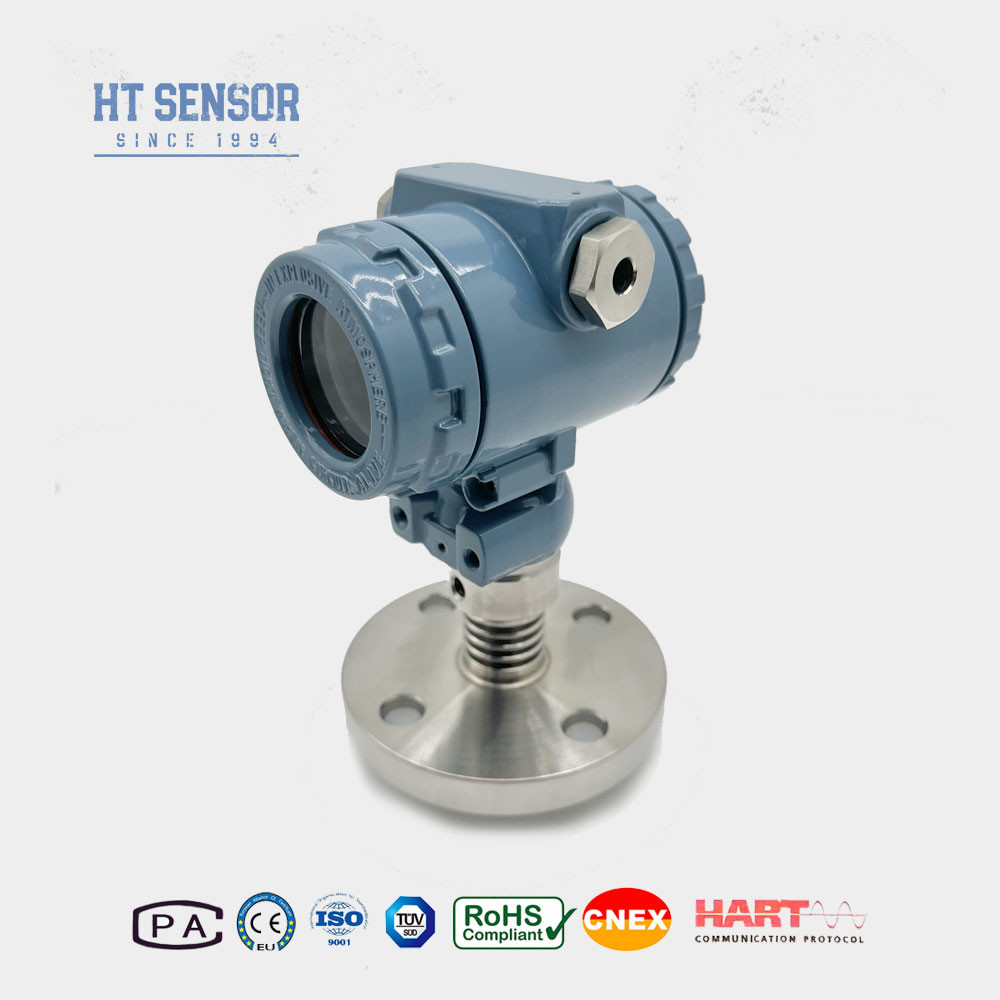

BP93420-IIIFL basınç verici
Akış diyafram basınç sensörünün tanıtımı:
BP93420 - III - FL basınç vericisi, sinyal ölçüm unsuru olarak HT serisi direnç silikon membran yağ dolu çekirdeği kullanır.Süreç bağlantısı, 316L yalıtım diyaframının ve eşleşen flansın doğrudan kaynaklanmasını içerir., hassas basınç ölçümünü garanti eder. özel bir radyatör yüksek sıcaklık ortamlarına uyum sağlamak için tasarlanmıştır. paslanmaz çelik koruma içinde,Bir sinyal işleme devresinin sensör sinyallerini standart çıkışa dönüştürmesiBileşenler, yarı bitmiş ürünler ve bitmiş ürünler, vericinin performansının istikrarlı ve güvenilir olmasını sağlamak için sıkı testlere ve yaşlanma taramasına tabi tutulur.
| Performans parametreleri | |
| Ölçüm aralığı | - 100kPa... 0kPa ̇ 35kPa... 1MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0.1% F.S./Yıl (Tipik) ± 0.2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70°C ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20°C~80°C |
| Depolama sıcaklığı | -40°C~120°C |
| titreşim | 10g,55Hz 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~4kg |
UygulamalarArınmış diyafram basınç algılayıcı:
- 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
- İlaç, biyofarmasötik ve gıda hijyen endüstrileri steril işleme.
- Kağıt ve kimyasal endüstrilerde, ayrıca kanalizasyon seviyesi ve içecek için kullanılır.
| Çıkış sinyali ofArınmış diyafram basınç algılayıcı | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
| Sipariş verfArınmış diyafram basınç algılayıcı |
- 1Uyumluluğu sağlamak: Ürünü seçerken, lütfen test ortamının ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
- 2Patlama geçirmez ürünler: Patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğine dikkat edin.
- 3Ekranlar için güç kaynağı: LCD veya LED ekran başlı bir verici sipariş ederken, verici güç kaynağı 20VDC'den az olmamalıdır.
- 4. Yıldırım Koruması: Ürünün güvenilir çalışmasını sağlamak için,Yerde yıldırım koruma cihazları kurulması ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olması önerilir..
- 5Döşeme Halkası Seçimi: Flüor kauçuk O halkasının nominal çalışma sıcaklık aralığı -20°C ila 250°C'dir. Ürünün çalışma sıcaklığı -20°C'den düşükse,EPDM O tipi bir mühürleme halka seçilmelidir..
- 6Kablo Seçenekleri: Varsayılan kablo uzunluğu 1.5m'dir ve seçilecek üç tür kablo malzemesi vardır.Farklı bir kablo malzemesi gerekirse, lütfen sipariş formunda belirtin.
- 7. Özel Gereksinimler: Yüksek titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
| Sipariş RehberiArınmış diyafram basınç algılayıcı | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
Sık Sorulan SorularAralıklı diafragma basınç algılayıcı:
1. S: İşletmenizin özellikleri nelerdir? Arınmış diyafram basınç algılayıcıİletişim cihazları mı?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlıyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç sensörü ileteç üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızla yanıt verecektir, PC ağı ile uzaktan talimatHer zaman kullanılabilir.
