HT Serisi Yüksek Sıcaklık Endüstri Basınç Göndericisi için Diafragma Basınç Alıcı
Product Details
| Model NO.: | BP93420-IIIF | Güç kaynağı: | 12-32VDC(24VDC) |
|---|---|---|---|
| Çıktı: | 4-20mA Ekranla | Basınç tipi: | Ölçer, Mutlak, Mühürlü |
| Aralık: | 0-35kpa~20Mpa | Yapı tipi: | Diyafram Sensörü |
| ölçüm ortamı: | Sıvı, İçecek tutkalı vb. | Doğruluk derecesi: | %0,5 |
| düz: | DN25-DN50 -DN100 ve benzeri | Özelleştirme: | OEM |
| Vurgulamak |
Yüksek sıcaklıklı diafragma basınç sensörü,Fırlatma diyafram basınç algılayıcı verici,Endüstri Flaş Diyafragma Basınç Sensörü |
||
Product Description

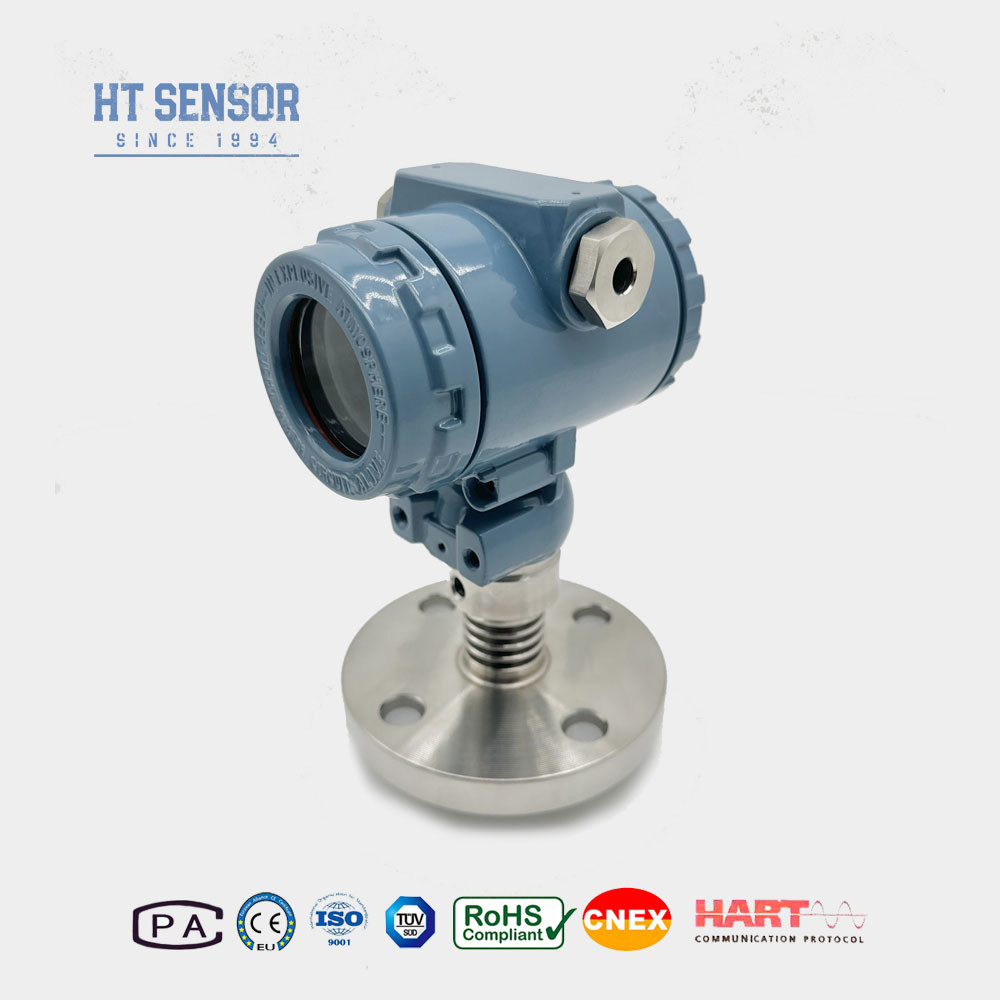

HT Serisi Yüksek Sıcaklık Endüstrisi için Diafragma Basınç Algılayıcı Göndericisi
BP93420-IIIFL basınç verici
Akış diyafram basınç sensörünün tanıtımı:

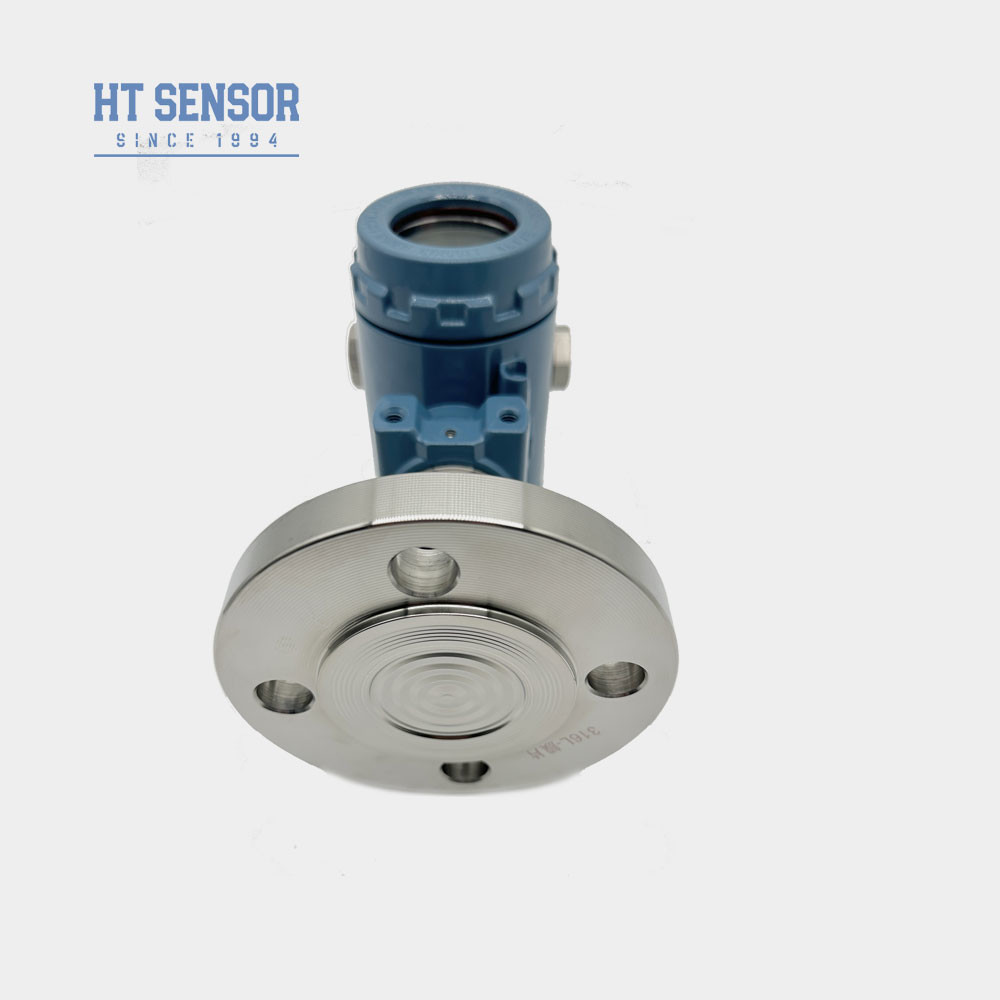

BP93420-III-FL basınç vericisi, sinyal ölçüm unsuru olarak HT serisi silikon dirençli film yağla dolu çekirdeği kullanır.İşlem bağlantısı, 316L yalıtım diyaframının ve eşleşen flansın doğrudan kaynaklanmasını içerir.Özel ısı alıcı yüksek sıcaklık ortamlarına uyum sağlayacak şekilde tasarlanmıştır.Sinyal işleme devresi sensör sinyalini standart bir çıkış sinyaline dönüştürür.Göndericinin istikrarlı ve güvenilir performansını garanti etmek için bileşenlerin, yarı bitmiş ürünlerin ve bitmiş ürünlerin sıkı testleri ve yaşlanma taraması yapılmıştır.
| Performans parametreleri | |
| Ölçüm aralığı | - 100kPa... 0kPa ̇ 35kPa... 1MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0.1% F.S./Yıl (Tipik) ± 0.2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70°C ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20°C~80°C |
| Depolama sıcaklığı | -40°C~120°C |
| titreşim | 10g,55Hz 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~4kg |
Ürün ÖzellikleriArınmış diyafram basınç algılayıcı:
- 1Geniş ölçüm aralığı, Çeşitli basınç arayüzleri seçenekleri
- 2Çeşitli çıkış sinyali seçenekleri
- 3Düzenlenebilir sıfır ve tam ölçekli
- 4Yüksek doğruluk, çoklu steril süreç bağlantıları
UygulamalarArınmış diyafram basınç algılayıcı:
- 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
- İlaç, biyofarmasötik ve gıda hijyen endüstrileri steril işleme.
- Kağıt ve kimyasal endüstrilerde, ayrıca kanalizasyon seviyesi ve içecek için kullanılır.
| Çıkış sinyali ofArınmış diyafram basınç algılayıcı | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
| Sipariş verfArınmış diyafram basınç algılayıcı |
- 1Uyumluluğu sağlamak: Ürünü seçerken, lütfen test ortamının ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
- 2Patlama geçirmez ürünler: Patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğine dikkat edin.
- 3Ekranlar için güç kaynağı: LCD veya LED ekran başlı bir verici sipariş ederken, verici güç kaynağı 20VDC'den az olmamalıdır.
- 4. Yıldırım Koruması: Ürünün güvenilir çalışmasını sağlamak için,Yerde yıldırım koruma cihazları kurulması ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olması önerilir..
- 5Döşeme Halkası Seçimi: Flüor kauçuk O halkasının nominal çalışma sıcaklık aralığı -20°C ila 250°C'dir. Ürünün çalışma sıcaklığı -20°C'den düşükse,EPDM O tipi bir mühürleme halka seçilmelidir..
- 6Kablo Seçenekleri: Varsayılan kablo uzunluğu 1.5m'dir ve seçilecek üç tür kablo malzemesi vardır.Farklı bir kablo malzemesi gerekirse, lütfen sipariş formunda belirtin.
- 7. Özel Gereksinimler: Yüksek titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
| Sipariş RehberiArınmış diyafram basınç algılayıcı | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
Sık Sorulan SorularAralıklı diafragma basınç algılayıcı:
S1: Var mı? - Sen fabrika şirketi misin?
A1: 29 yıldan fazla deneyime sahip bir üreticiyiz.
S2:Kustomlaştırılmış Ürün
A2: OEM ve Özel Tasarım hizmetleri sağlıyoruz.
S3:Kalite Garanti
A3: Ürünlerimiz, gönderim tarihinden orijinal alıcıya 12 ila 18 aylık sınırlı bir garantiye sahiptir. Hengtong, kusurlu ürünleri ücretsiz olarak değiştirecek veya onaracaktır.Bu garanti herhangi bir üniteye uygulanmaz.Kötü kullanılmış, ihmal edilmiş.
S4: Nakliye ve paketleme
A4: Ürünler genellikle UPS,FedEx,DHL ve INT dahil olmak üzere uluslararası Express ile gönderilmektedir.denetim sertifikası da dahil.
S5:Bizi arayın
A5: Teknik soru ve iş sorunu konusunda size hizmet vermek için aktif ve deneyimli bir satış ekibimiz var. Sadece bize mesaj bırakın veya Online Servisi tıklatın.
