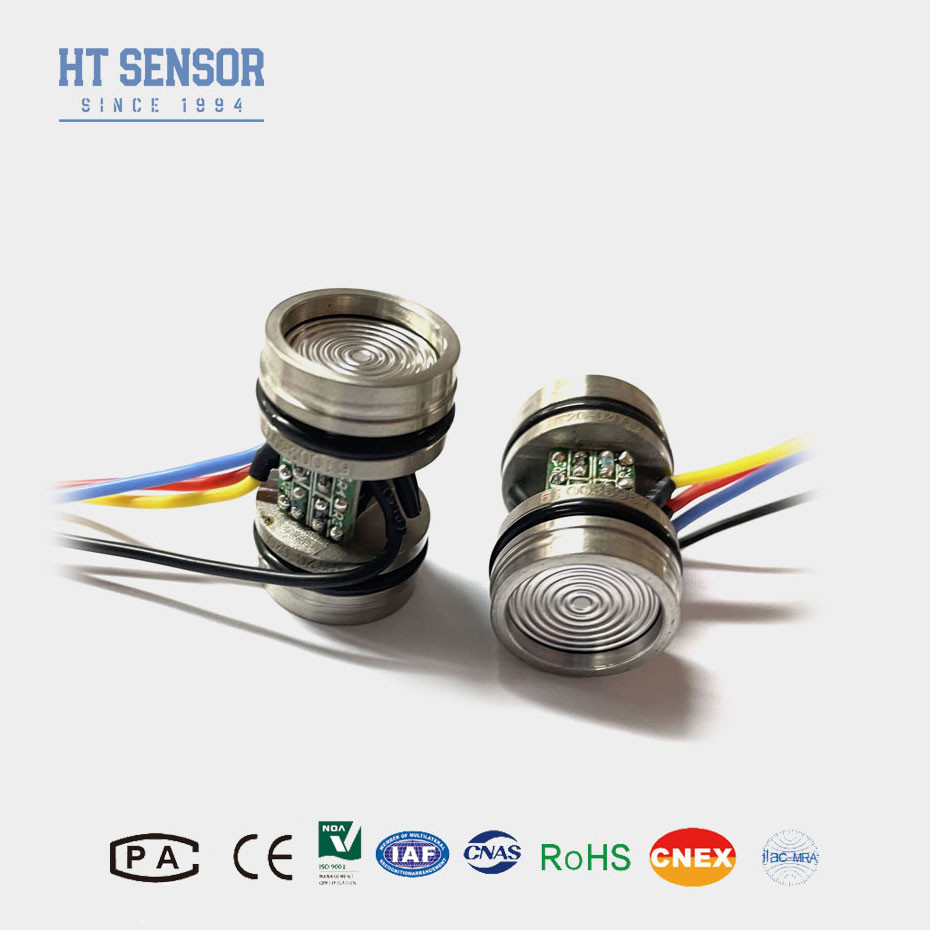

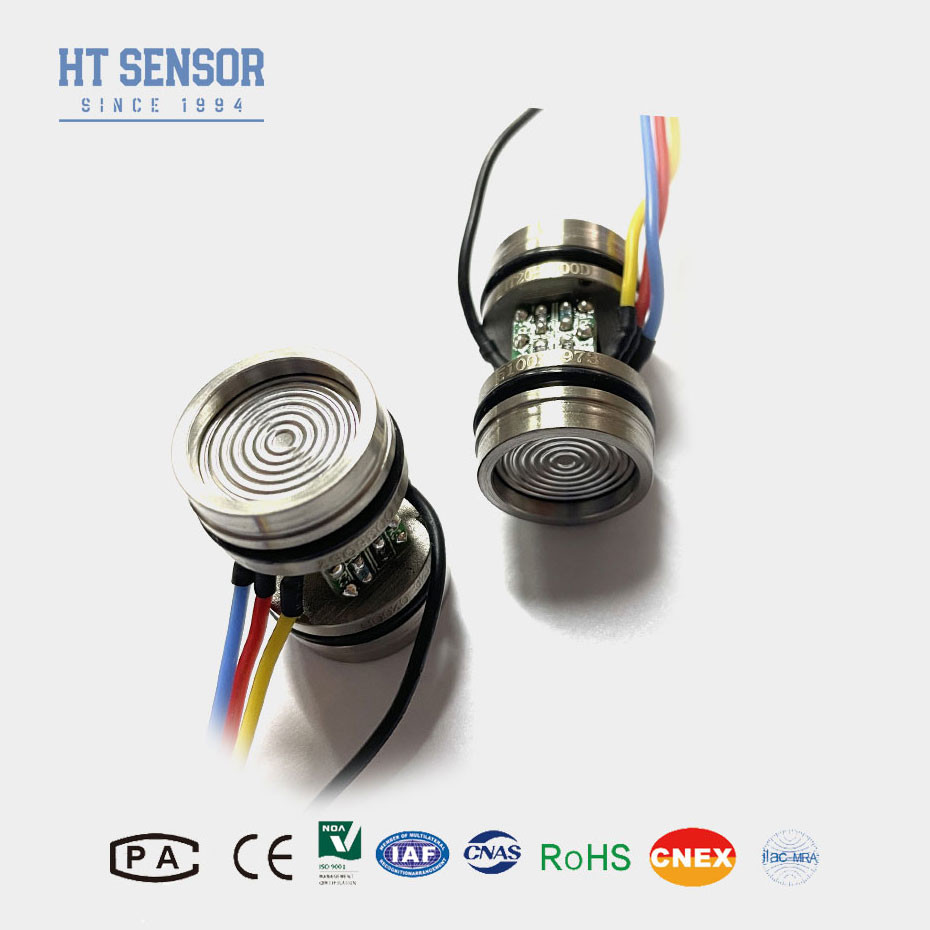

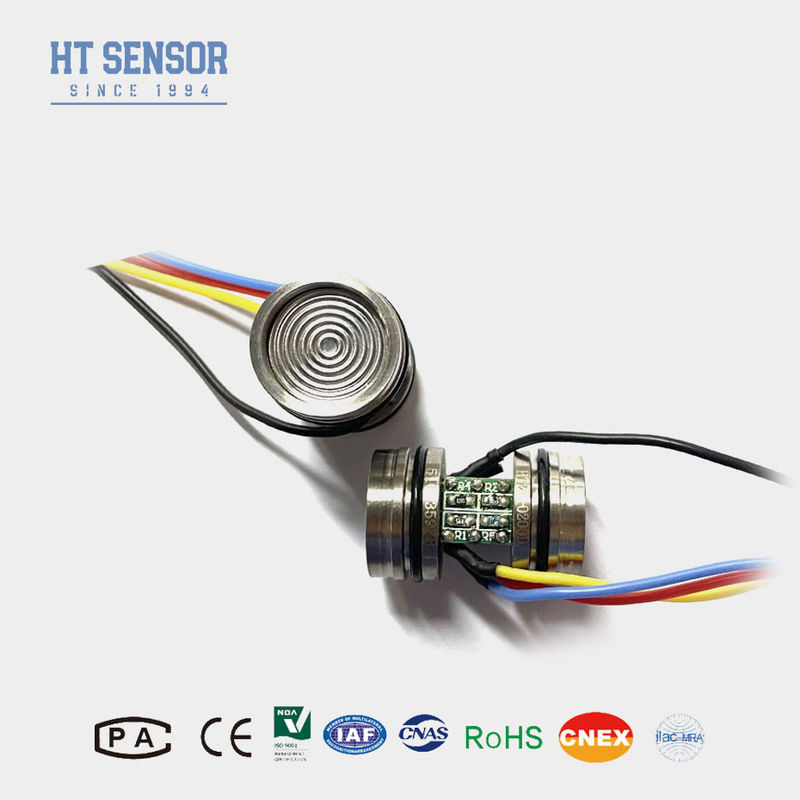

Özel uygulamalar için dayanıklı 10VDC Piezoresistive Farklı Basınç Sensörü
Product Details
| Model NO.: | HT20V | Kablo tipi: | Dört Telli |
|---|---|---|---|
| ölçüm ortamı: | Gaz ve Sıvı | Özel: | Özel |
| Güç: | 10VDC | Taşıma Paketi: | karton |
| Türü: | Diferansiyel Piezodirençli Basınç Sensörü | Çıkış sinyali tipi: | Analog Tip |
| Malzeme: | Paslanmaz çelik | Özelleştirme: | Kullanılabilir Kişiselleştirilmiş İstek |
| Vurgulamak |
Özel Uygulamalar Piezoresistive Farklı Basınç Sensörü,10VDC Piezoresistive Farklı Basınç Alıcısı,Kalıcı Piezoresistive Farklı Basınç Algılayıcı |
||
Product Description
Farklılık yayılmış silikon basınç sensörünün tanıtımı:
HT20VPiezoresistif difüzyon silikon diferansiyel basınç sensörü, iki nokta arasındaki basınç farkını ölçmek için tasarlanmıştır.Bu tür sensör, basınç farklılıklarını elektrik sinyalleri haline getirmek için silikonun piyezoresistif özelliklerini kullanırBu sensörler yüksek doğrulukları, istikrarları ve güvenilirlikleri ile bilinir ve çeşitli endüstriyel ve ticari uygulamalar için idealdir.
Ürün ÖzellikleriDifferansiyel yayılmış silikon basınç sensörü:
1Yüksek hassasiyet: Kesin diferansiyel basınç ölçümleri sağlar.
2Mükemmel istikrar: Uzun süre performansını korur.
3Geniş ölçüm aralığı: Küçük ve büyük diferansiyel basınçları ölçebilir.
4Sıcaklık telafi: Geniş bir sıcaklık aralığında doğru okumalar sağlar.
- Farklı basınç algılayıcı
- Basınç kalibrasyon cihazları
- Sıvı seviyesi ölçümü
- Güç kaynağı: ≤10VDC
- Ortak Mod Çıkış Voltajı: Girişin %50'si (tipik)
- Girdi impedansı:4KΩ~20KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektrik bağlantısı: 100 mm yüksek sıcaklıklı tel.
| Performans parametreleriDifferansiyel yayılmış silikon basınç sensörü: | ||||
| Ölçüm aralığı | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Tip | En fazla. | Birim | ||
| Doğruluk | ±0.15 | ±0.3 | % F.S | |
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |
| Histeriz | 0.05 | 0.1 | % F.S | |
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |
| Tam ölçekli çıkış | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2.5 | % F.S |
| ≥35kPa | ±0.8 | ± 15 | % F.S | |
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35kPa | ±0.8 | ± 15 | % F.S | |
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| Çalışma sıcaklığı | -20~80 | oC | ||
| Depolama sıcaklığı | -40~125 | oC | ||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 4MPa arasındaki en küçük değeri alın | |||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||
| Diyafram malzemesi | 316L | |||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||
| Şok | 100 g, 11 ms | |||
| Yanıt Zamanı | ≤1ms | |||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | |||
| Doldurma Aracı | Silikon Yağı | |||
| Ağırlık | ~45g | |||
| Parametreler aşağıdaki koşullar altında test edilir: Sabit voltaj 10V ve ortam sıcaklığı 25oC | ||||
| Çizelge İnşaatıDifferansiyel yayılmış silikon basınç sensörü | |
| Boyut | |
| NotlarEğer tel renkleri herhangi bir değişiklik varsa, lütfen doğru bilgi için sensöre bağlı etikete bakın. | |
| Elektrik bağlantısı ve telafiDifferansiyel yayılmış silikon basınç sensörü |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
Gerekli hava sıklığı
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin kablolarında herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
