HT20V 100mv Basınç Alıcısı 10VDC Sıvı için Piezo-Resistive Farklı Basınç Alıcısı

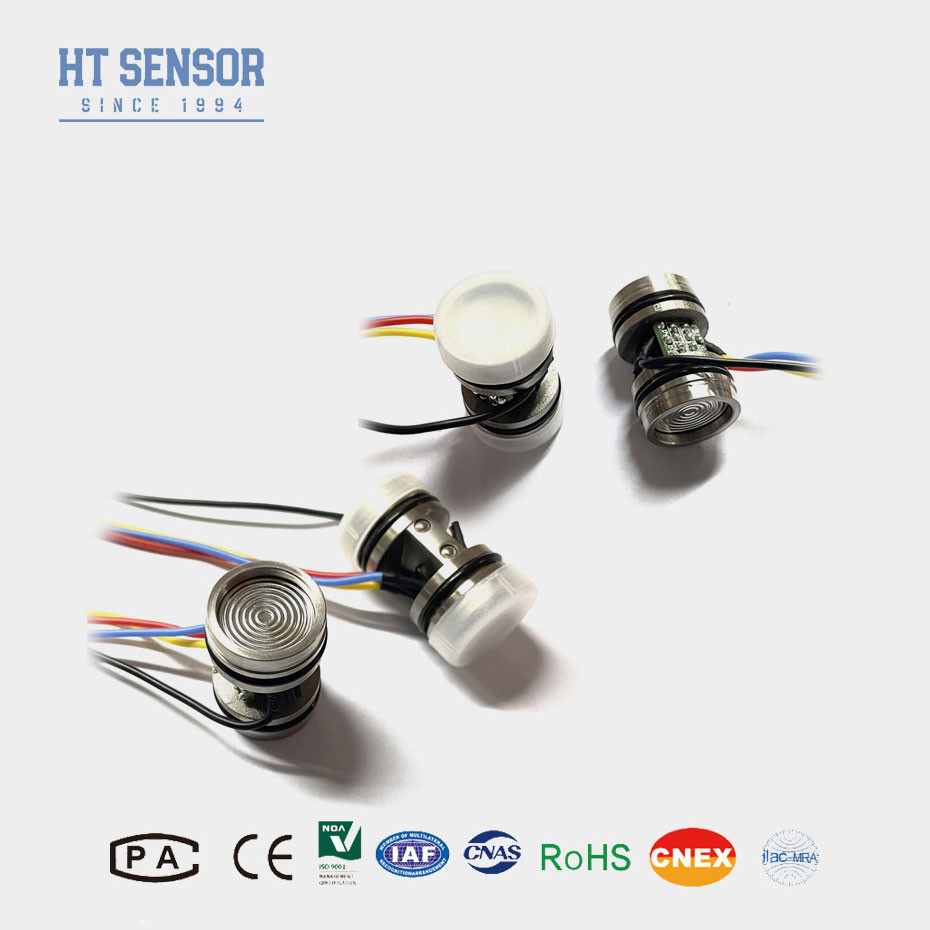

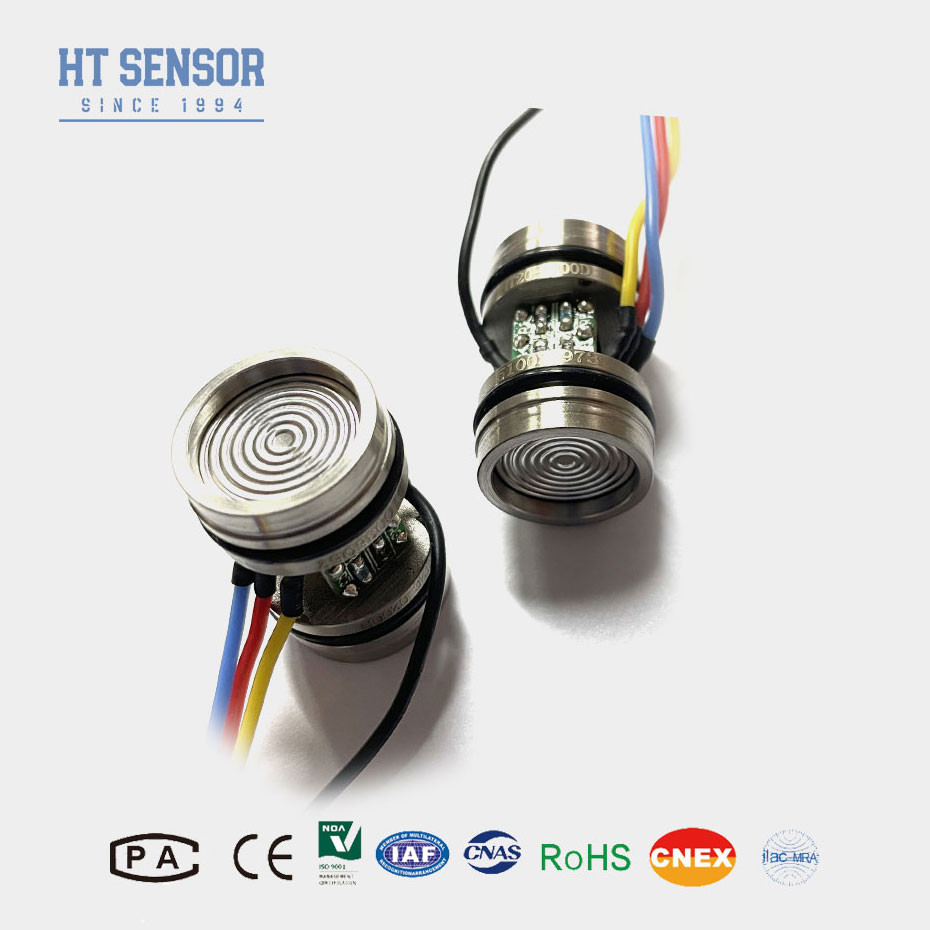

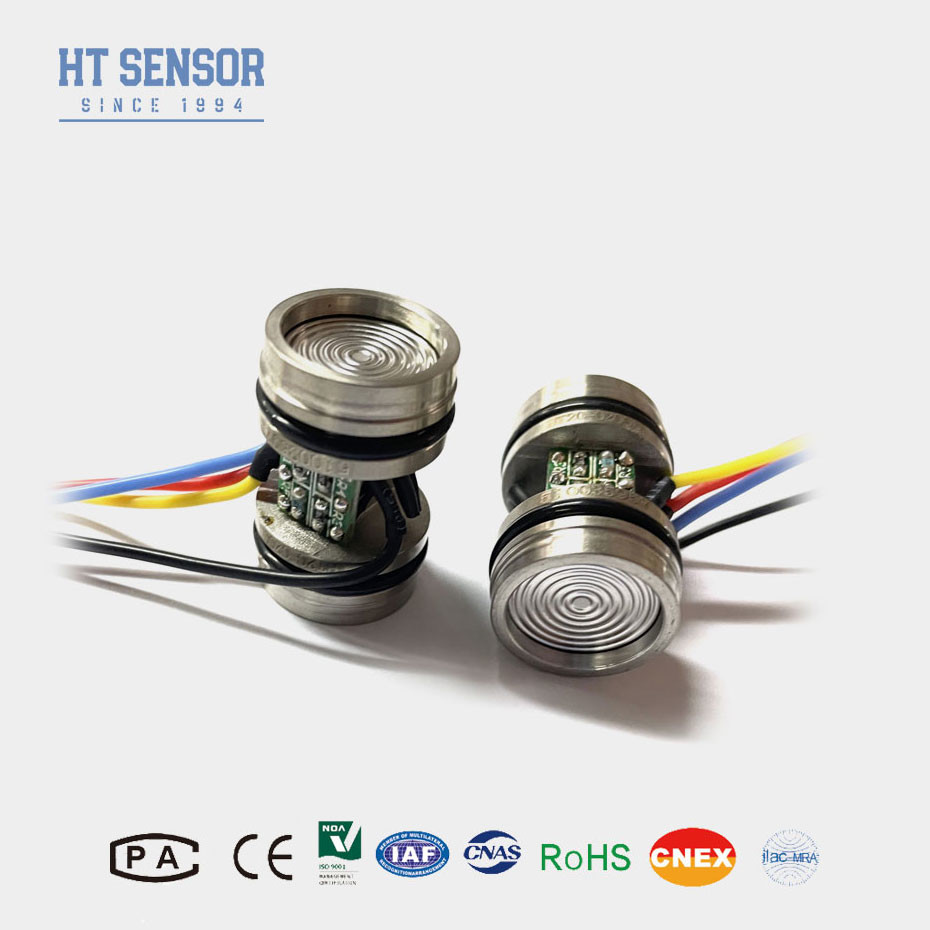

HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
Temel bilgi
Menşe yeri: Baoji, Çin.
Marka adı: HT Sensor
Sertifika: CE,RoHs,ISO9001
Model numarası: HT20V
Min sipariş miktarı: 1
Fiyat: negotiable
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: 5-8 iş günü
Ödeme koşulları: Western Union, L/C, T/T
Yetenek temini: 5000 adet/ay
En iyi fiyat Şimdi başvurun
Detay Bilgi
Model NO.: HT20V Kablo tipi: Dört Telli
ölçüm ortamı: Gaz ve Sıvı Özel: Özel
Güç: 10VDC Taşıma Paketi: karton
Türü: Diferansiyel Piezodirençli Basınç Sensörü Çıkış sinyali tipi: Analog Tip
Malzeme: Paslanmaz çelik Özelleştirme: Kullanılabilir Kişiselleştirilmiş İstek
Vurgulamak:

Sıvı Basınç Sensörü

,

Sıvı için Farklı Basınç Sensörü

,

Piezoresistive Farklı Basınç Algılayıcı

Ürün Açıklaması

HT20V 100mv Basınç Alıcısı 10VDC Sıvı için Piezo-Resistive Farklı Basınç Alıcısı 0
Farklılık yayılmış silikon basınç sensörünün tanıtımı:
HT20VSensör, içine yayılmış piezoresistif elemanlarla bir silikon diafragmadan oluşur ve bir Wheatstone köprüsü devresini oluşturur.Diyaframın deforme olmasına neden olur.Bu deformasyon, piezoresistif elemanların direncini değiştirir ve Wheatstone köprüsünü dengesizleştirir.

Ürün ÖzellikleriDifferansiyel yayılmış silikon basınç sensörü:


1Yüksek hassasiyet: Kesin diferansiyel basınç ölçümleri sağlar.
2Mükemmel istikrar: Uzun süre performansını korur.
3Geniş ölçüm aralığı: Küçük ve büyük diferansiyel basınçları ölçebilir.
4Sıcaklık telafi: Geniş bir sıcaklık aralığında doğru okumalar sağlar.

BaşvurularDifferansiyel yayılmış silikon basınç sensörü:
  1. Süreç Kontrolü: Endüstriyel süreçlerde basınç farklılıklarının izlenmesi ve kontrolü.
  2. HVAC Sistemleri: Sistemin verimli çalışması için hava basıncı farklılıklarını ölçmek.
  3. Akış Ölçümü: Akış akışını ölçmek için delik plakaları gibi akış elemanlarıyla birlikte kullanılır.
  4. Filtre İzleme: tıkanıklığı göstermek için filtreler arasında basınç düşüşlerinin tespit edilmesi.
  5. Seviye Ölçümü: Sıvı seviyesi ile bir referans noktası arasındaki basınç farkını tespit ederek tanklardaki sıvıların seviyesini ölçmek.
Elektrik performansıDifferansiyel yayılmış silikon basınç sensörü:
  1. Güç kaynağı: ≤10VDC
  2. Ortak Mod Çıkış Voltajı: Girişin %50'si (tipik)
  3. Girdi impedansı:4KΩ~20KΩ
  4. Çıkış impedansı:2.5KΩ~6KΩ
  5. Elektrik bağlantısı: 100 mm yüksek sıcaklıklı tel.
Performans parametreleriDifferansiyel yayılmış silikon basınç sensörü:
Ölçüm aralığı 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa.
Tip En fazla. Birim
Doğruluk ±0.15 ±0.3 % F.S
Tekrarlanabilirlik 0.05 0.1 % F.S
Histeriz 0.05 0.1 % F.S
Sıfır Offset Çıktısı 0±1 0±2 mV
Tam ölçekli çıkış ≤20KPa 50±1 50±2 mV
≥35kPa 100±1 100±2 mV
Sıfır Offset Temp. Drift ≤20KPa ± 1 ±2.5 % F.S
≥35kPa ±0.8 ± 15 % F.S
Tam ölçekli sıcaklık. ≤20KPa ± 1 ±2 % F.S
≥35kPa ±0.8 ± 15 % F.S
Karşılıklı geçici. ≤20KPa 0 ~ 50 oC
≥35kPa 0 ~ 70 oC
Çalışma sıcaklığı -20~80 oC
Depolama sıcaklığı -40~125 oC
İzin Verilen Aşırı Yük Tam ölçeğin 3 katı veya 4MPa arasındaki en küçük değeri alın
Patlama Basıncı Tam ölçekten 5 kat.
Uzun vadeli istikrar 0.2 % F.S/Yıl
Diyafram malzemesi 316L
İzolasyon Direnci ≥200MΩ 100VDC
titreşim 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok
Şok 100 g, 11 ms
Yanıt Zamanı ≤1ms
O-ring mühürü Nitril kauçuk veya Fluoro kauçuk
Doldurma Aracı Silikon Yağı
Ağırlık ~45g
Parametreler aşağıdaki koşullar altında test edilir: Sabit voltaj 10V ve ortam sıcaklığı 25oC
Çizelge İnşaatıDifferansiyel yayılmış silikon basınç sensörü
Boyut HT20V 100mv Basınç Alıcısı 10VDC Sıvı için Piezo-Resistive Farklı Basınç Alıcısı 1
NotlarEğer tel renkleri herhangi bir değişiklik varsa, lütfen doğru bilgi için sensöre bağlı etikete bakın.
Elektrik bağlantısı ve telafiDifferansiyel yayılmış silikon basınç sensörü

HT20V 100mv Basınç Alıcısı 10VDC Sıvı için Piezo-Resistive Farklı Basınç Alıcısı 2
Seçim Örnekleri
HT20V 100mv Basınç Alıcısı 10VDC Sıvı için Piezo-Resistive Farklı Basınç Alıcısı 3
Sipariş ipuçları
1Çekirdek boyutu ve iletici konut arasındaki uyum dikkat edin montaj sırasında
Gerekli hava sıklığı
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin kablolarında herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
Şirket
HT20V 100mv Basınç Alıcısı 10VDC Sıvı için Piezo-Resistive Farklı Basınç Alıcısı 4
S&A
1S: Basınç sensörünüzün vericilerinin özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlıyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç sensörü ileteç üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir.
.
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma
.
6S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
