Model NO.: | BP93420DII | saklama derecesi.: | -40~100℃ |
---|---|---|---|
Basınç tipi: | Diferansiyel basınç | Çalışma sıcaklığı.: | -30~80°C |
Uzun vadeli istikrar: | ± 0,2% F.S/Yıl ((> 200kpa) | Taşıma Paketi: | Kartonla Standart İhracat Ambalajı |
Kaynağı: | Çin | HS kodu: | 9026201090 |
Yetenek temini: | 20000 adet/yıl | ölçüm ortamı: | gaz veya sıvı |
Doğruluk derecesi: | %0,25, %0,5 | Ip derecesi: | IP65 |
Vurgulamak: | Yüksek hassasiyetli diferansiyel basınç verici,Yağla Dolu Farklı Basınç Göndericisi,Yağla Dolu Farklı Basınç Değiştiricisi |

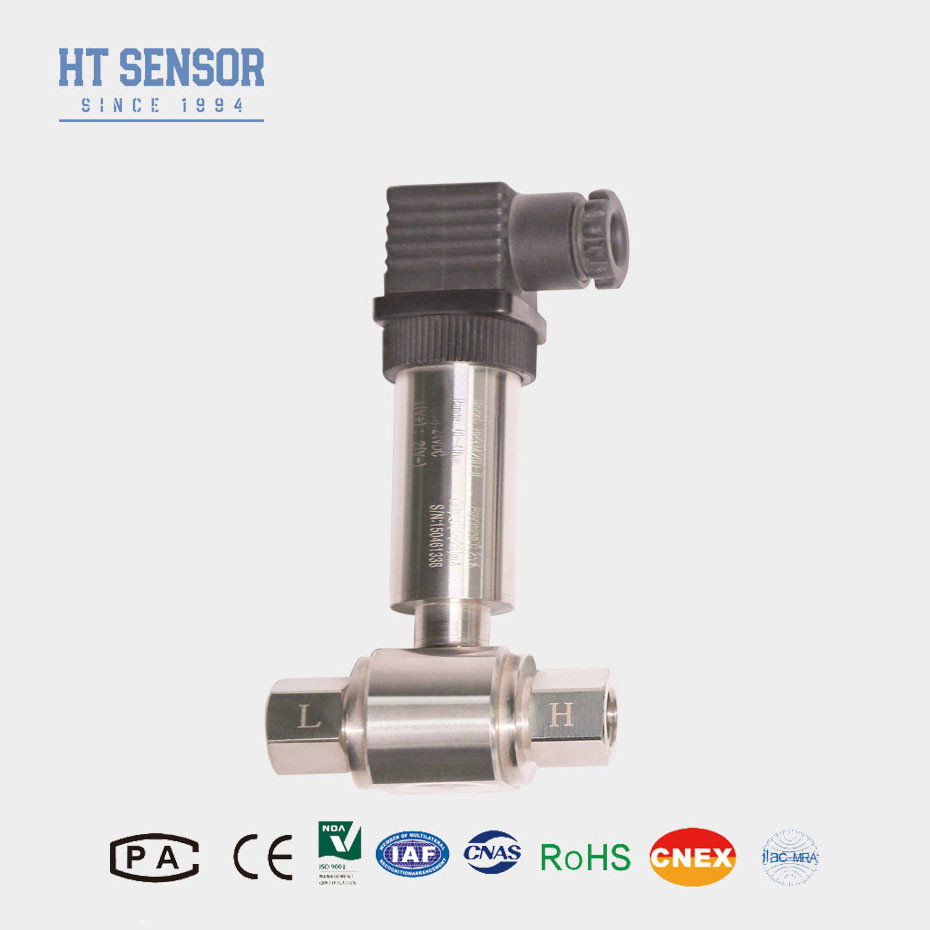

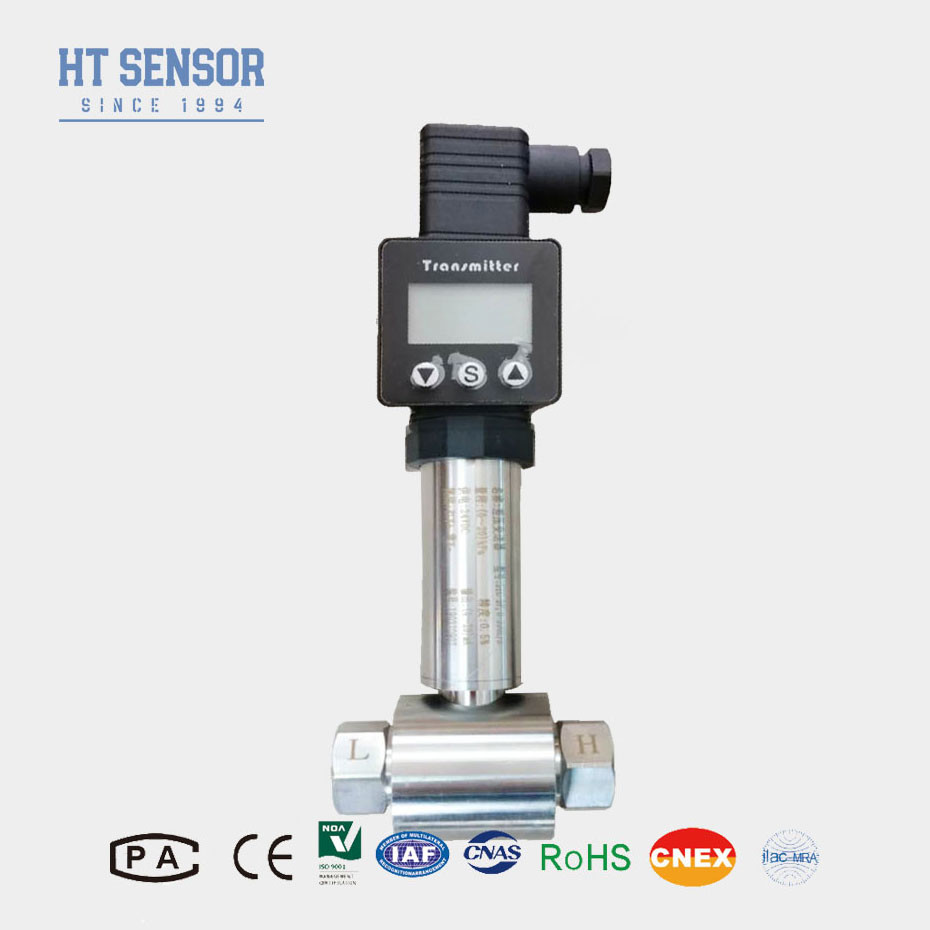

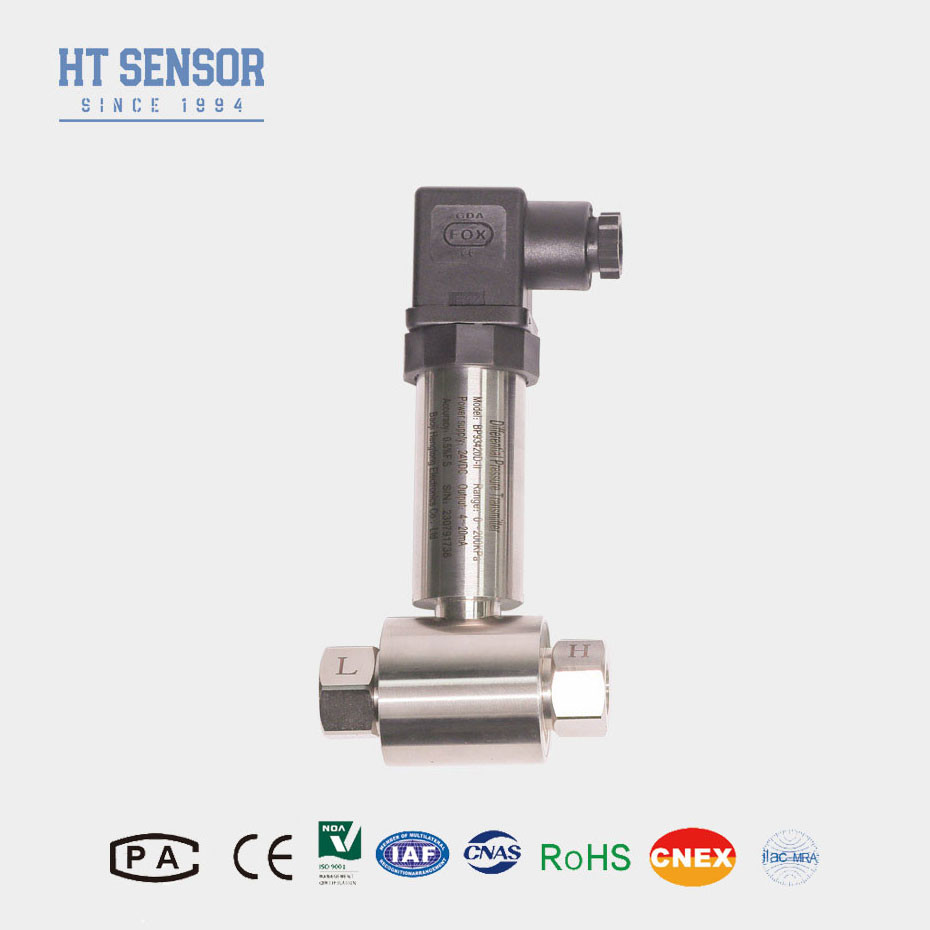

BP93420DII Yüksek hassasiyetli yağla doldurulmuş diferansiyel basınç vericisi, bir piezoresistif difüzyon silikon sensörü kullanır. Sensörün sıcaklığını, doğrusallığını,Dijital telafi teknolojisi yoluyla histerezi ve tekrarlanabilirlik.
Dijital telafi, gelişmiş algoritmalar ve dijital işleme teknikleri kullanarak basınç vericilerin performansını ve güvenilirliğini artırır.ve çok çeşitli uygulamalar için özelleştirilebilir basınç ölçüm çözümleri.
Algılayıcı, içine yayılmış piezoresistif elemanlarla silikon bir diafragmadan oluşur ve Wheatstone köprüsü devresini oluşturur.Diyaframın deforme olmasına neden olur.Bu deformasyon, piezoresistif elemanların direncini değiştirir ve Wheatstone köprüsünü dengesizleştirir.
Ürün Özellikleri:
1Yüksek hassasiyet.
2Geniş ölçüm aralığı
3. Güçlü korozyon direnci
4Güçlü bir müdahale karşıtı yeteneği var.
5Yüksek sıcaklığa uyumluluk
6Temizlik kolay.
7. Çoklu çıkış sinyali seçenekleri
8Yüksek güvenilirlik
Başvurular:
1.Çevre kontrol sistemlerinde farklı basınç ölçümü.
2.Ventilatörler gibi tıbbi ekipmanlarda basınç farkını izlemek.
3Boru hatları ve fırın odaları için basınç ölçümü
Performans parametreleri | |
Ölçüm aralığı | 0-10KPa...~2MPa |
Basınç Tipi | Farklı Baskı |
Tek taraflı aşırı yükleme | İsimlendirilmiş aralığın ≤3 katı |
Statik basınç | En düşük değer, nominal aralıktan 5 kat veya 7 MPa arasındadır. |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Uzun vadeli istikrar | ± 0,5% F.S/Yıl ((≤ 200KPa) ± 0,2% F.S/Yıl ((> 200KPa) |
Sıfır Sıcaklık Değişimi | ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
Span Sıcaklığı Değişimi | ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
Karşılama sıcaklığı | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
Çalışma sıcaklığı | -30oC~80oC |
Depolama sıcaklığı | -40oC~100oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | İçsel olarak güvenli ve patlama geçirmez |
Koruma derecesi | IP65 |
Ağırlık | ~ 0,45 kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0.5~4.5V | 5VDC |
Sipariş ipuçları |
Sipariş Rehberi | ||||||||
BP93420XX | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
DII | Farklı basınç verici | |||||||
Ölçüm aralığı | 0-10KPa... ~ 2MPa | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 Erkek | |||||||
J2 | G1/2 erkek | |||||||
J3 | G1/4 erkek | |||||||
J4 | 1/2 NPT Erkek | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
D | Farklı Baskı |
