Diffuse Silikon Piezoresistive Dwyer Differential Pressure Sensörü ile Differential Pressure Transmitter
Product Details
| model: | BP93420D-II | Aralık: | 0-20kpa~2Mpa |
|---|---|---|---|
| Güç: | 5VDC 24VDC ((12-32VDC) | Çıkış: | 0.5-4.5V 4-20mA RS485 vb. |
| Malzeme: | Paslanmaz çelik | İplik: | Erkek ve dişi OEM olabilir |
| Basınç tipi: | Diferansiyel Basınç Sensörü Vericisi | Koruma sınıfı: | IP65 |
| Test ortamı: | Hava yağı ve su | Bağlantı: | büyük DIN |
| Vurgulamak |
Difüz Silikon Piezoresistive Farklı Basınç Göndericisi,Dwyer Diferansiyel Basınç Sensörü,Dwyer Farklı Basınç Göndericisi |
||
Product Description

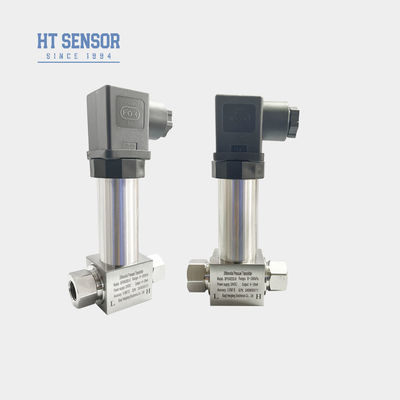

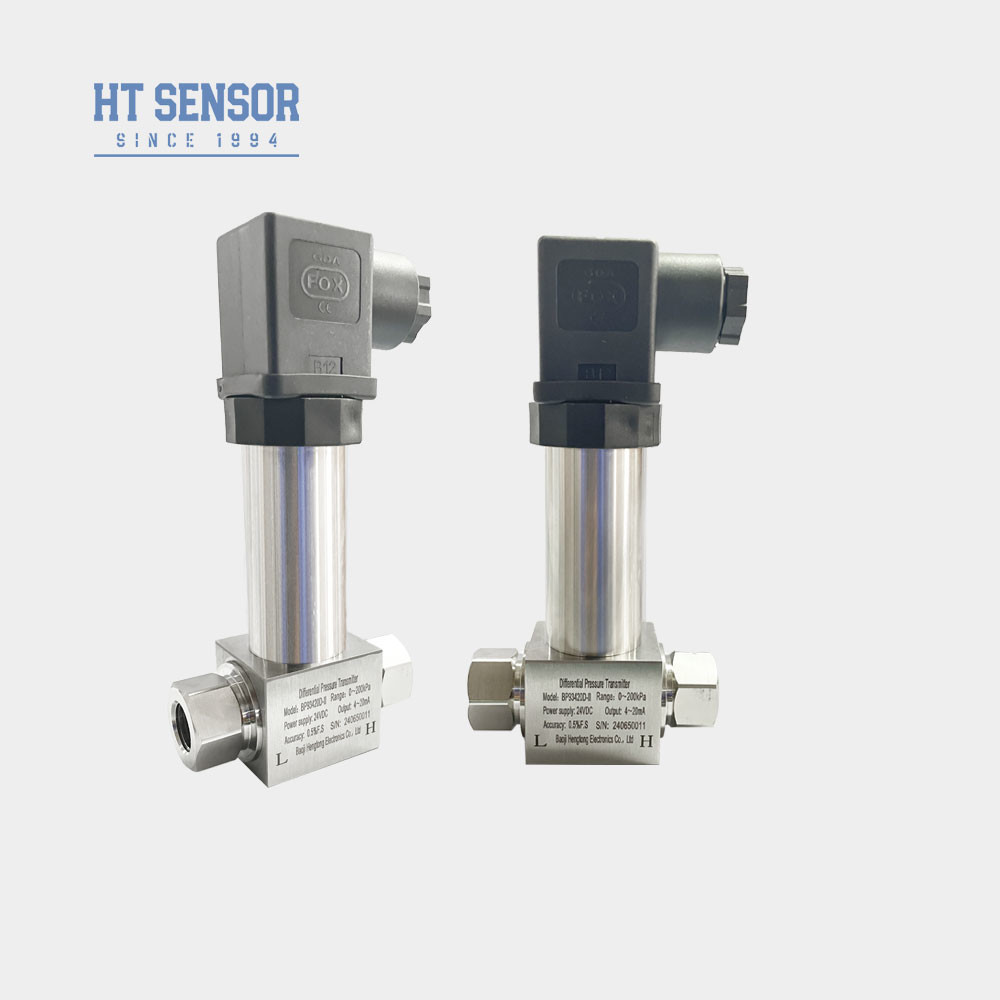

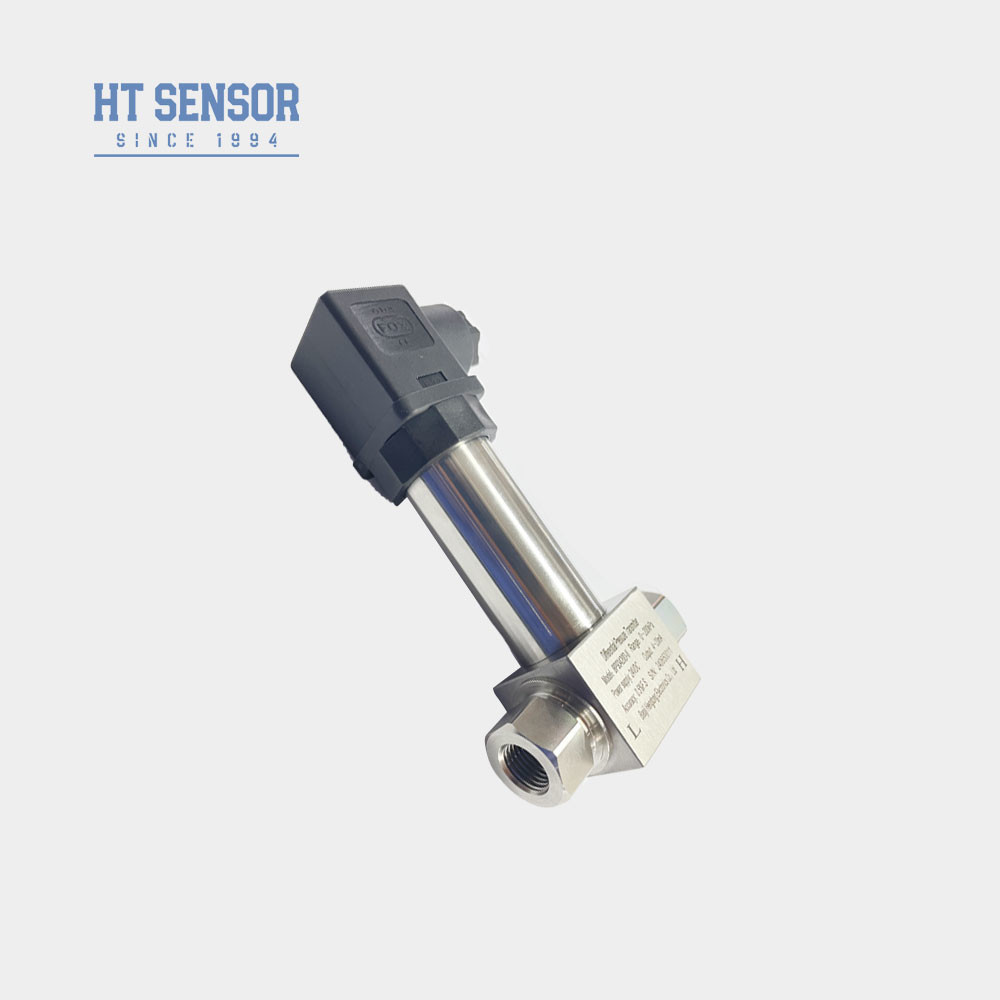

Difüzyonlu Silikon Piezorezistif Dwyer Diferansiyel Basınç Sensörlü Diferansiyel Basınç Vericisi
BP93420DII Diferansiyel Pasınçerici
Diferansiyel basınç vericisinin tanıtımı:
BP93420DII diferansiyel basınç vericisi, difüzyonlu silikon piezorezistif bir sensör kullanır. Gaz ve sıvının basınç farkı ölçülür ve çıkış verilir, bu da görüntülenebilir. Petrol, kimya, elektrik enerjisi, hidroloji vb. endüstrilerdeki boru hatlarındaki çeşitli gaz ve sıvıların basınç farkının ölçümü için geçerlidir.
Ürün Özellikleri diferansiyel basınç vericisinin:
- Verici, paslanmaz çelik yapı tasarımını, kompakt yapıyı ve kolay kurulumu benimser.
- Kararlı ve güvenilir performans sağlamak için sıkı sıcaklık telafisi ve yaşlanma taramasından sonra.
- Elektrik arayüzü harici veya doğrudan bağlantı olabilir.
Uygulamalar diferansiyel basınç vericisinin::
- 1. Petrol, kimya, elektrik enerjisi, hidroloji ve diğer endüstrilerdeki boru hatlarındaki çeşitli gaz veya sıvıların diferansiyel basınç ölçümü için uygundur.
- 2. Endüstriyel saha proses kontrolünde kullanılır.
- 3. Boru ve fırın diferansiyel basınç ölçümü.ers
| Performans Parametreleri diferansiyel basınç vericisinin: | |
|---|---|
| Ölçüm Aralığı | 0-10KPa……~2MPa |
| Basınç Tipi | Diferansiyel Basınç |
| Tek Taraflı Aşırı Yük | ≤ nominal aralığın 3 katı |
| Statik basınç | Nominal aralığın 5 katı veya 7 MPa arasındaki minimum değer |
| Doğruluk @ 25℃ | ±0.25% (Tipik) ±0.5% (Maksimum) |
| Tekrarlanabilirlik | ±0.03% (Tip.) ±0.05%FS (Maks.) |
| Histerezis | ±0.03% (Tip.) ±0.05%FS (Maks.) |
| Uzun Süreli Kararlılık | ±0.5%F.S/Yıl(≤200KPa) ±0.2%F.S/Yıl(＞200KPa) |
| Sıfır Sıcaklık Sürüklenmesi | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Aralık Sıcaklık Sürüklenmesi | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Telafi Sıcaklığı | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Çalışma Sıcaklığı | -30℃~80℃ |
| Depolama Sıcaklığı | -40℃~100℃ |
| Titreşim | 10g,55Hz ～ 2kHz |
| Gövde Malzemesi | 304,316L |
| Diyafram Malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlamaya Dayanıklılık Derecesi | Kendinden güvenli ve patlamaya dayanıklı |
| Koruma Derecesi | IP65 |
| Ağırlık | ~0.45kg |
| Çıkış Sinyali | Besleme Gerilimi | Çıkış Tipi |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 tel |
| 0～10/20mA |
3 tel |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| Sipariş ipuçları diferansiyel basınç vericisinin: |
1. Ürünü seçerken, test ortamının ürünün temas parçalarıyla (paslanmaz çelik 304 veya 316L) uyumlu olduğundan emin olun.
2. Güvenilir çalışmayı sağlamak için, ölçüm noktası ile verici arasına, vericinin pozitif ve negatif basınç odasının basıncının yavaş ve eşit olmasını sağlamak için üç valf borusu takılması önerilir. Tek bir ucun aşırı yüklenmesi ciddi ise, sensör zarar görecektir.
3. Kurulum sırasında, her iki uçtaki basınç arayüzleri yatay olarak yerleştirilmelidir, böylece kurulum konumunun ürün üzerindeki etkisi en aza indirilir.
4. Güçlü titreşim, anlık şok, güçlü elektromanyetik girişim veya radyo frekansı paraziti gibi özel gereksinimler olması durumunda, lütfen bizi bilgilendirin ve siparişte belirtin.
5. LCD veya LED ekran kafalı bir verici sipariş ederken, vericinin güç kaynağı 20VDC'den düşük olmamalıdır.
| Sipariş Kılavuzu diferansiyel basınç vericisinin: | ||||||||
| BP93420XX | Basınç Vericisi | |||||||
| Kod | Anahat Yapısı | |||||||
| DII | Diferansiyel Basınç Vericisi | |||||||
| Ölçüm Aralığı | 0-10KPa……~2MPa | |||||||
| Kod | Güç Kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğer | |||||||
| Kod | Çıkış Sinyali | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 Erkek | |||||||
| J2 | G1/2 Erkek | |||||||
| J3 | G1/4 Erkek | |||||||
| J4 | 1/2 NPT Erkek | |||||||
| J5 | Diğer | |||||||
| Kod | Elektrik Bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Fişi | |||||||
| B3 | Mühürlü Kablo Çıkışı | |||||||
| B4 | Diğer | |||||||
| Kod | Basınç Tipi | |||||||
| D | Diferansiyel Basınç | |||||||
SSS:
S1:Misiniz ticaret şirketi misiniz?
C1:29 yıldan fazla deneyime sahip bir üreticiyiz.
S2:Özelleştirilmiş Ürün
C2:OEM ve Özel Tasarım hizmetleri sunuyoruz.
S3:Kalite Garantisi
C3:Ürünlerimiz, sevkiyat tarihinden itibaren orijinal alıcıya 12 ila 18 ay sınırlı bir garantiye sahiptir. Hengtong, kusurlu ürünleri ücretsiz olarak değiştirecek veya onaracaktır. Bu garanti, değiştirilmiş, kötüye kullanılmış veya ihmal edilmiş hiçbir ünite için geçerli değildir.
S4:Gönderi ve paketleme
C4:Ürünler genellikle navlun peşin ödemeli olarak UPS, FedEx, DHL ve INT dahil olmak üzere uluslararası Ekspres ile gönderilir, ayrıca toplamak için gönderi hesabınızı da kullanabilirsiniz, Standart ihracat ambalajı, denetim sertifikası dahil.
S5:BİZE ULAŞIN
C5:Teknik sorular ve iş sorunları konusunda size hizmet verecek aktif ve deneyimli bir satış ekibimiz var. Bize mesaj bırakın veya Çevrimiçi Hizmet'i tıklayın.
