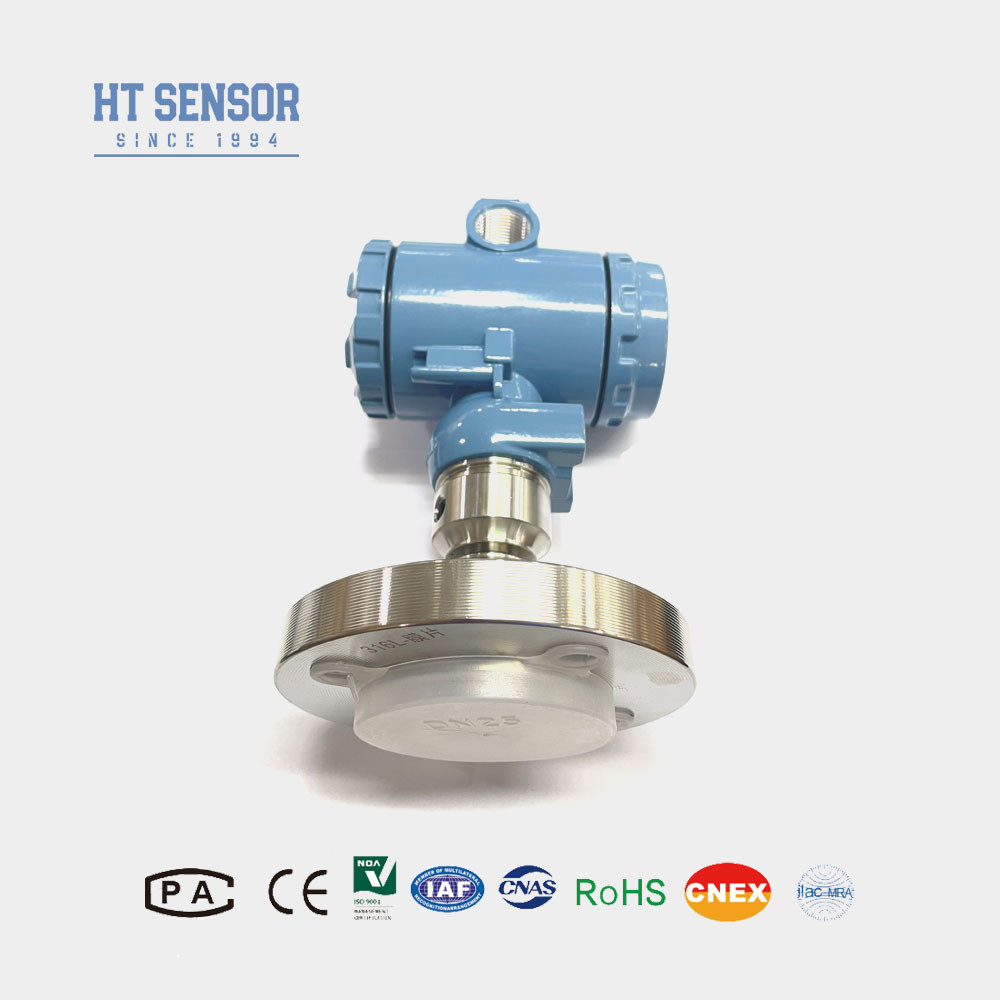

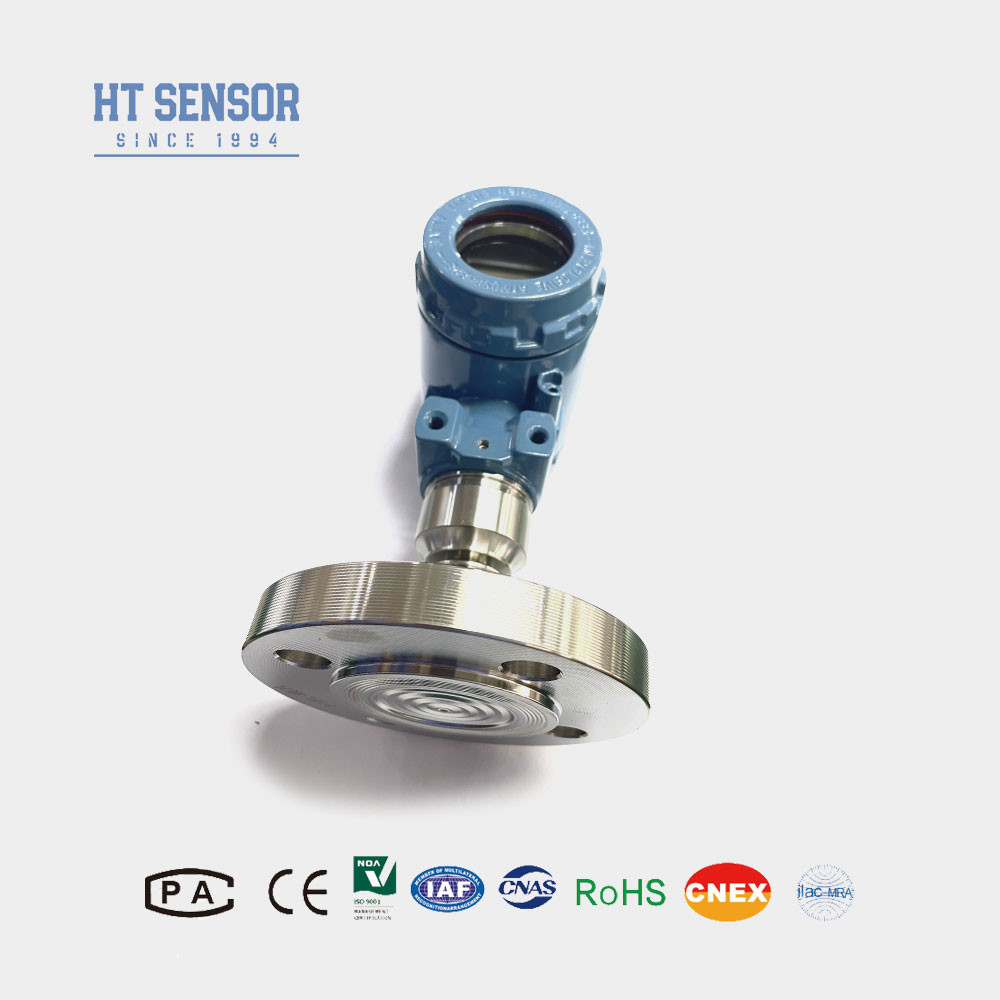

Endüstriyel Uygulamalar İçin Flush Diyaframlı Yüksek Sıcaklıklı Endüstriyel Basınç Göndericisi
Product Details
| Model NO.: | BP93420-IIIF | Güç kaynağı: | 12-32VDC(24VDC) |
|---|---|---|---|
| Çıktı: | Ekranlı 4-20mA RS485 | Basınç Tipi: | Gösterge, Mutlak, Kapalı Basınç |
| Menzil: | 0-35kpa~20Mpa | Yapı tipi: | Dökme diyafram sensörü iletici |
| Ölçüm Ortamı: | Yüksek sıcaklık Sıvı | Doğruluk notu: | % 0.5 |
| Düz: | DN25-DN50 -DN100 ve benzeri | Özelleştirme: | OEM |
| Vurgulamak |
yıkama diyaframı Basınç Verici,Endüstriyel Uygulamalar Basınç Göndericisi,Yüksek sıcaklık basınç verici |
||
Product Description
Endüstriyel uygulamalar için sıvı diyaframlı yüksek sıcaklık basınç verici
BP93420-IIIFBasınç verici
TanıtımEndüstriyel Basınç Algılayıcı Göndericisi:
BP93420-III Yüksek sıcaklık basınç verici, sinyal ölçüm unsuru olarak HT serisi silikon dirençli film yağla dolu çekirdeği kullanır.İşlem bağlantısı, 316L yalıtım diyaframının ve eşleşen flansın doğrudan kaynaklanmasını içerir.Özel ısı alıcı yüksek sıcaklık ortamlarına adapte olmak üzere tasarlanmıştır.Sinyal işleme devresi sensör sinyalini standart bir çıkış sinyaline dönüştürür ((4-20mA)Göndericinin istikrarlı ve güvenilir performansını garanti etmek için bileşenlerin, yarı bitmiş ürünlerin ve bitmiş ürünlerin sıkı testleri ve yaşlanma taraması yapılmıştır.
| Performans parametreleriEndüstriyel Basınç Algılayıcı Göndericisi | |
| Ölçüm aralığı | - 100kPa... 0kPa ̇ 35kPa... 20MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70°C ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20°C~80°C |
| Depolama sıcaklığı | -40°C~120°C |
| Titreme | 10g,55Hz 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~4kg |
Ürün ÖzellikleriEndüstriyel Basınç Algılayıcı Göndericisi:
- 1Geniş ölçüm aralığı, Çeşitli basınç arayüzleri seçenekleri
- 2Çeşitli çıkış sinyali seçenekleri
- 3Düzenlenebilir sıfır ve tam ölçekli
- 4Yüksek doğruluk, çoklu steril süreç bağlantıları
UygulamalarEndüstriyel Basınç Algılayıcı Göndericisi:
- 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
- İlaç, biyofarmasötik ve gıda hijyen endüstrileri steril işleme.
- Kağıt ve kimyasal endüstrilerde, ayrıca kanalizasyon seviyesi ve içecek için kullanılır.
| Çıkış sinyali ofEndüstriyel Basınç Algılayıcı Göndericisi | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V |
| Sipariş verfEndüstriyel basınç verici |
- 1Uyumluluğu sağlamak: Ürünü seçerken, lütfen test ortamının ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
- 2Patlama geçirmez ürünler: Patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini unutmayın.
- 3Ekranlar için güç kaynağı: LCD veya LED ekran başlı bir verici sipariş ederken, verici güç kaynağı 20VDC'den az olmamalıdır.
- 4. Yıldırım Koruması: Ürünün güvenilir çalışmasını sağlamak için,Yerde yıldırım koruma cihazları kurulması ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olması önerilir..
- 5. Kablo seçenekleri: Varsayılan kablo uzunluğu hiç değildir ve seçilecek üç tür kablo malzemesi vardır. Aksi belirtilmedikçe, polietilen kablo malzemeleri kullanılabilir.Farklı bir kablo malzemesi gerekirse, lütfen sipariş formunda belirtin.
- 6. Özel Gereksinimler: Yüksek titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
| Sipariş RehberiEndüstriyel Basınç Algılayıcı Göndericisi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
Sık Sorulan Sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Basınç sensörümüzün vericileri yüksek hassasiyet, dayanıklılık ve mükemmel performansla özelleştirme seçeneği ile karakterize edilir.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz OEM ve ODM hizmetlerimiz aracılığıyla belirli ihtiyaçları karşılamak için ürünleri uyarlayabilirler.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebiliyor.Pürüzsüz üretim ve teslimat programı için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller genellikle 5 ~ 8 iş günü teslim süresi vardır, özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
C: Toplu siparişler veya uzun vadeli ortaklıklar için indirimlerle rekabetçi fiyatlar sunuyoruz.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Ürünlerimiz nakliye tarihinden itibaren 24 aylık bir garanti ile birlikte gelir ve satış sonrası hizmetimiz, PC ağı üzerinden uzaktan talimat desteği ile birlikte 24 saat içinde hızlı yanıtları sağlar.
