DN25 Yüksek Sıcaklıklı Flange Basınç Göndericisi 4-20mA Ekran Endüstriyel Basınç Algılayıcı ile
Product Details
| Model NO.: | BP93420-IIIF | Güç kaynağı: | 24VDC |
|---|---|---|---|
| Çıktı: | 4-20mA RS485 VEYA güç | Basınç tipi: | Ölçüm Basıncı, Mutlak, Kapalı |
| Aralık: | 0-35kpa~20Mpa | Yapı tipi: | Düz Diyafram verici |
| ölçüm ortamı: | Yüksek sıcaklık Sıvı Veya hava | Doğruluk derecesi: | %0,5 |
| düz: | DN25-DN50 ve benzeri | Özelleştirme: | - Evet. |
| Vurgulamak |
4-20mA basınç verici,DN25 Flanş Basınç Göndericisi,Yüksek sıcaklık basınç verici |
||
Product Description

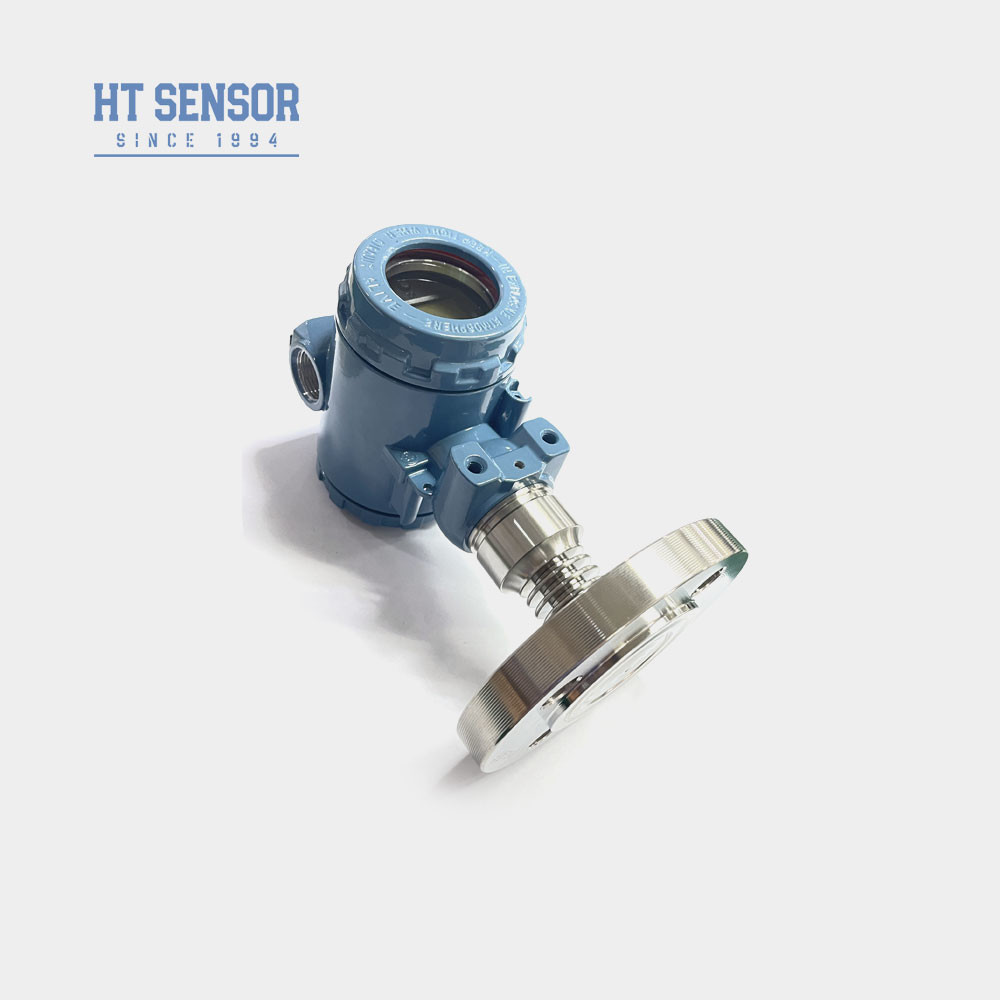

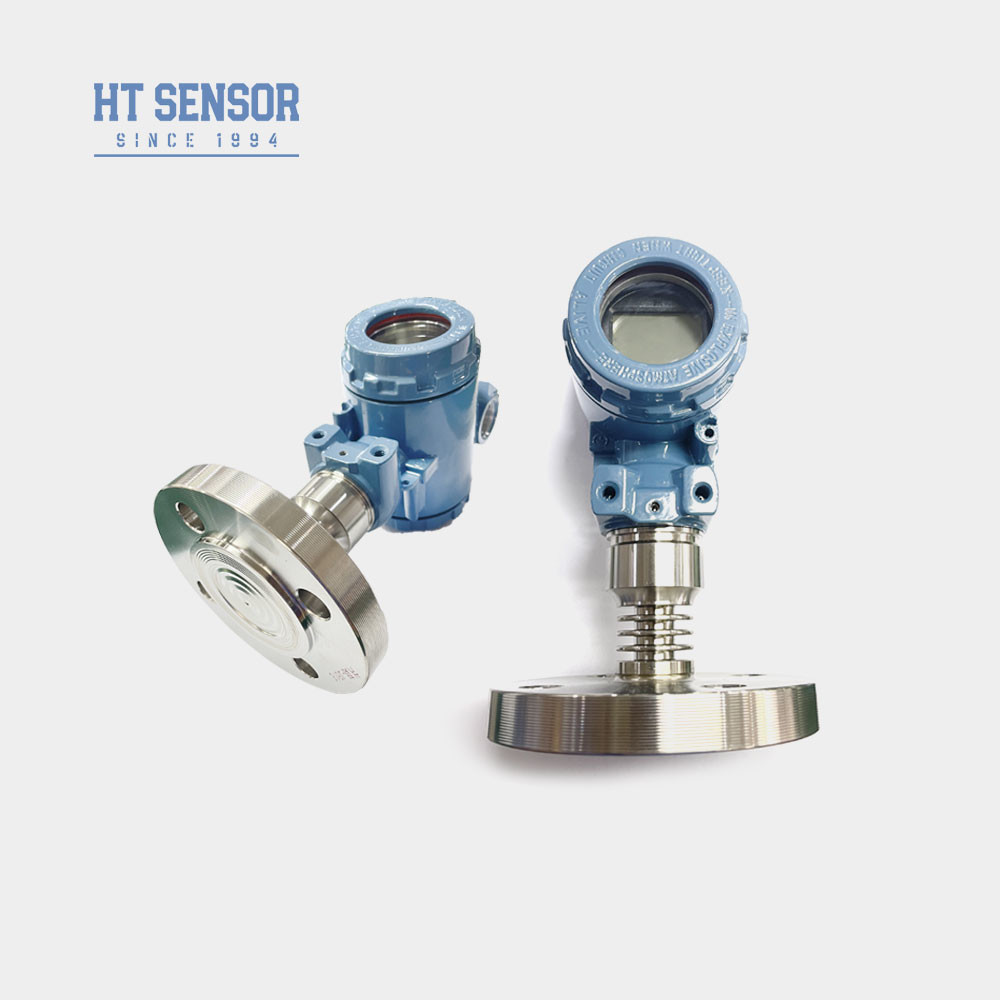

DN25 Yüksek Sıcaklıklı Flange Basınç Göndericisi 4-20mA Ekranla
BP93420-IIIFBasınç verici
TanıtımEndüstriyel Basınç Algılayıcı Göndericisi:
BP93420-III Yüksek sıcaklık basınç verici, sinyal algılama bileşeni olarak HT serisi silikon dirençli film yağla dolu çekirdeği kullanır.İşlem bağlantısı, 316L yalıtım diyaframının ve eşleşen flansın doğrudan kaynaklanmasını içerir.Özel ısı alıcı yüksek sıcaklık ortamlarına uyum sağlayacak şekilde tasarlanmıştır.Sinyal işleme devresi, sensör sinyalini standart bir çıkış sinyaline dönüştürür (4-20mA)Göndericinin istikrarlı ve güvenilir performansını sağlamak için bileşenlerin, yarı bitmiş ürünlerin ve bitmiş ürünlerin sıkı testleri ve yaşlanma taraması yapılmıştır.
| Performans parametreleriEndüstriyel Basınç Algılayıcı Göndericisi | |
| Ölçüm aralığı | - 100kPa... 0kPa ̇ 35kPa... 20MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0.1% F.S./Yıl (Tipik) ± 0.2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70°C ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20°C~80°C |
| Depolama sıcaklığı | -40°C~120°C |
| titreşim | 10g,55Hz 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~4kg |
Ürün ÖzellikleriEndüstriyel Basınç Algılayıcı Göndericisi:
- 1Geniş ölçüm aralığı, Çeşitli basınç arayüzleri seçenekleri.
- 2Çeşitli çıkış sinyali seçenekleri.
- 3Düzenlenebilir sıfır ve tam ölçekli.
- 4Yüksek hassasiyet, çoklu steril süreç bağlantıları.
UygulamalarEndüstriyel Basınç Algılayıcı Göndericisi:
- 316L korozif olmayan gaz ve sıvı ölçümü için uygundur.
- Tıbbi, biyofarmasötik, gıda hijyeni ve diğer endüstrilerde aseptik işleme kullanılır.
- Kağıt ve kimyasal endüstrilerde, ayrıca kanalizasyon seviyelerinde ve içeceklerde kullanılır.
| Çıkış sinyali ofEndüstriyel Basınç Algılayıcı Göndericisi | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V |
| Sipariş verfEndüstriyel basınç verici |
- Uyumluluğu sağlamak: Ürünü seçerken, lütfen test ortamının ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
- Patlama geçirmez ürünler: Patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğine dikkat edin.
- Diyafram önemli bir bileşendir, diyafram deformasyonuna zarar vermeyin.
- Yıldırım Koruması: Ürünün güvenilir çalışmasını sağlamak için, yerde yıldırım koruma cihazları kurmak ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmak önerilir..
- Kablo Seçenekleri: Varsayılan kablo uzunluğu hiç değildir ve seçilecek üç tür kablo malzemesi vardır.Farklı bir kablo malzemesi gerekirse, lütfen sipariş formunda belirtin.
- Özel Gereksinimler: Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
| Sipariş RehberiEndüstriyel Basınç Algılayıcı Göndericisi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
Sık Sorulan Sorular:
S1: Var mı? - Sen fabrika şirketi misin?
A1: 29 yıldan fazla deneyime sahip bir üreticiyiz.
S2:Kustomlaştırılmış Ürün
A2: OEM ve Özel Tasarım hizmetleri sağlıyoruz.
S3:Kalite Garanti
A3: Ürünlerimiz, gönderim tarihinden orijinal alıcıya 12 ila 18 aylık sınırlı bir garantiye sahiptir. Hengtong, kusurlu ürünleri ücretsiz olarak değiştirecek veya onaracaktır.Bu garanti herhangi bir üniteye uygulanmaz.Kötü kullanılmış, ihmal edilmiş.
S4: Nakliye ve paketleme
A4: Ürünler genellikle UPS,FedEx,DHL ve INT dahil olmak üzere uluslararası Express ile gönderilmektedir.denetim sertifikası da dahil.
S5:Bizi arayın
A5: Teknik soru ve iş sorunu konusunda size hizmet vermek için aktif ve deneyimli bir satış ekibimiz var. Sadece bize mesaj bırakın veya Online Servisi tıklatın.
