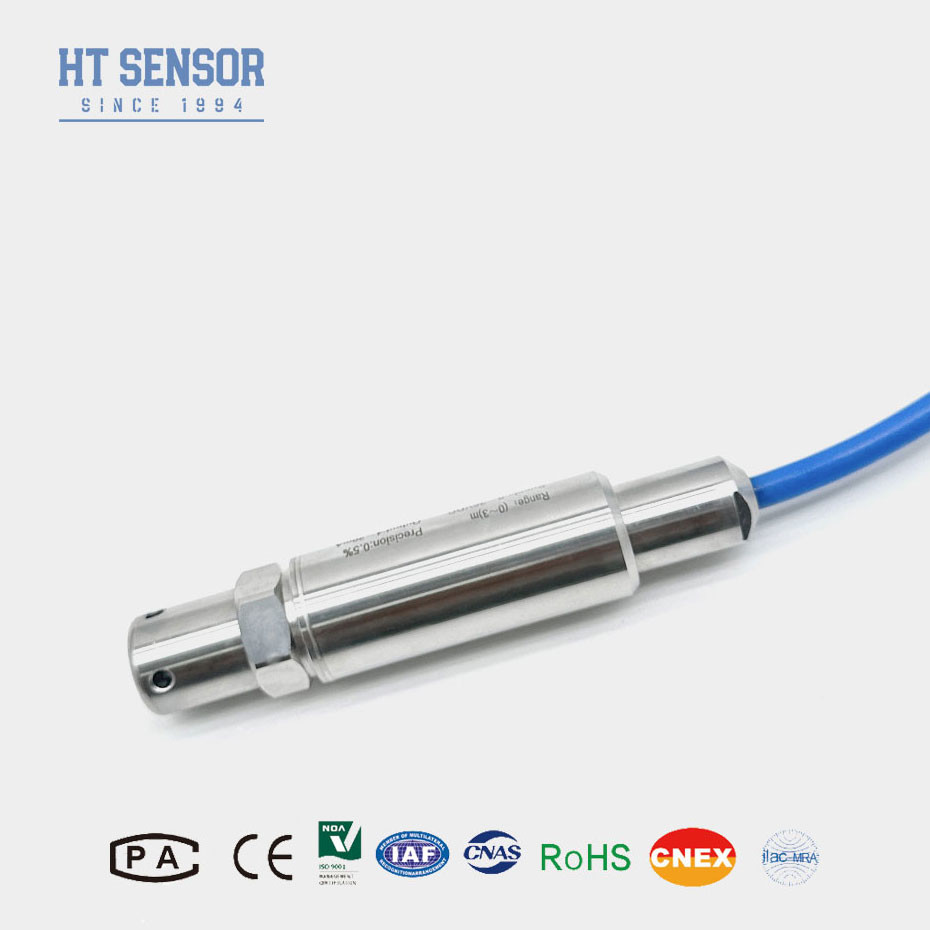

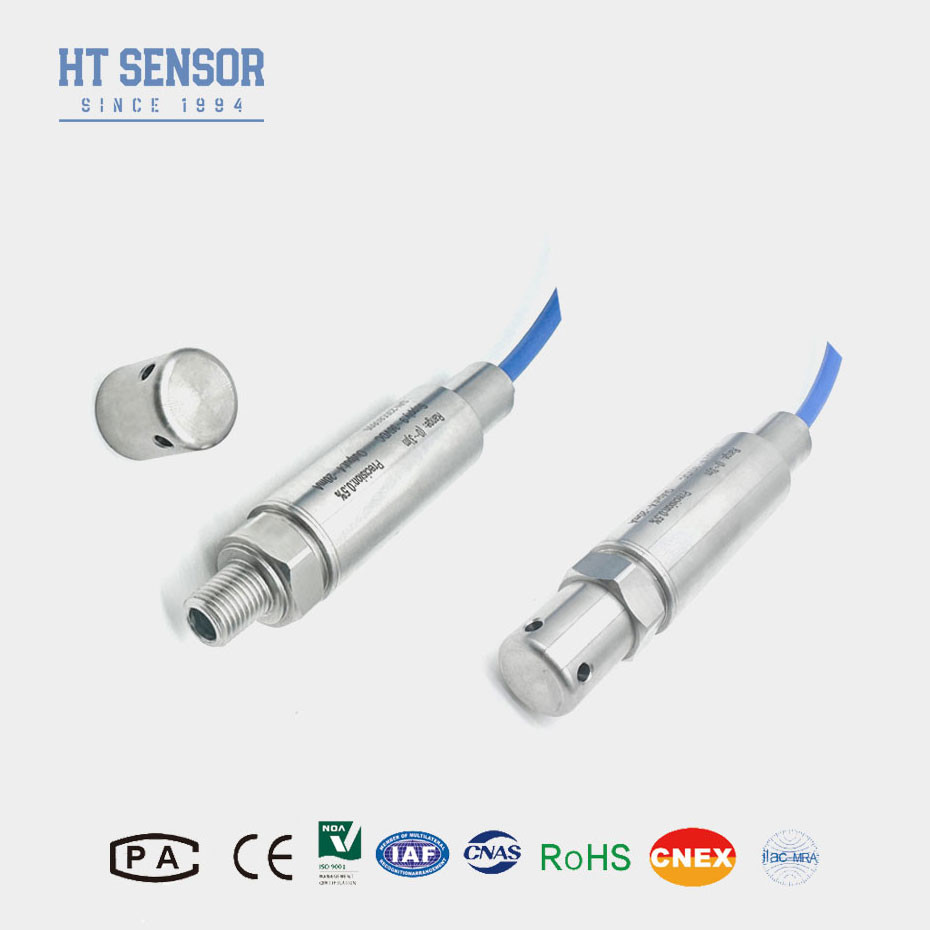

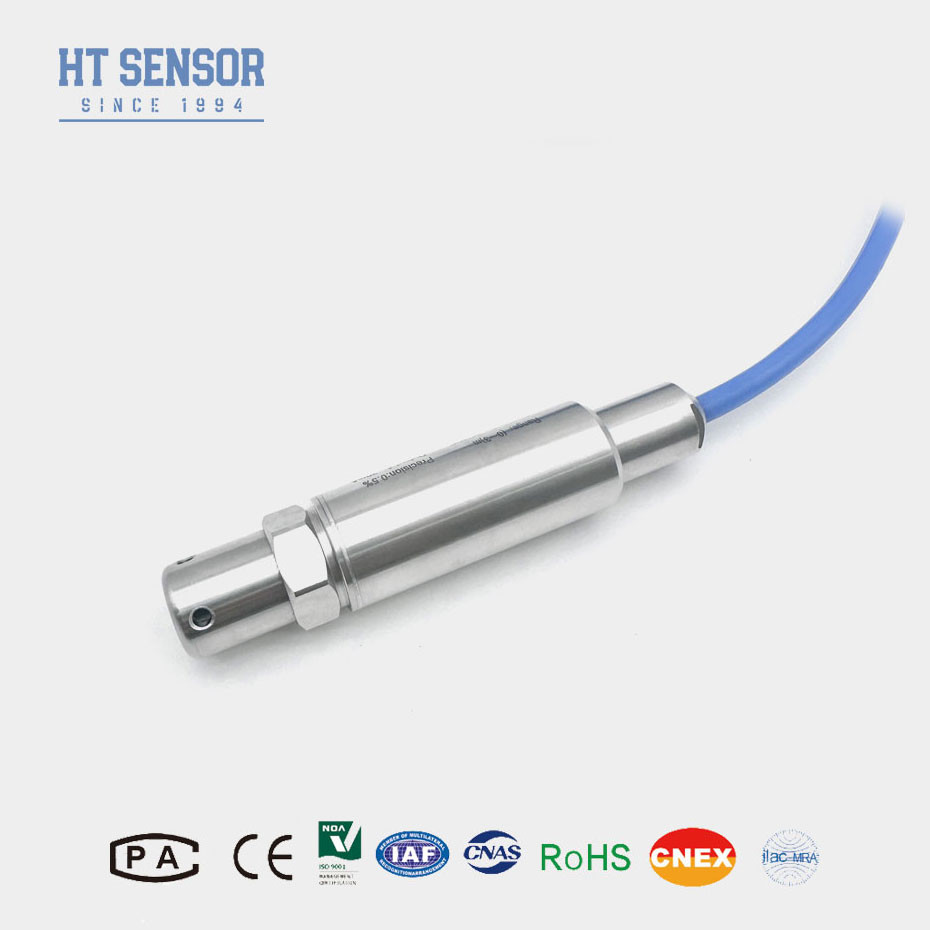

Paslanmaz çelik 4-20mA BH93420-I Serisi Hidrostatik Seviye Göndericisi
Product Details
| Model NO.: | BH93420-I | Çıktı formu: | 4-20mA veya RS485 |
|---|---|---|---|
| Ip derecesi: | IP68 | Doğruluk: | ≤ ± 0,5% F.S. |
| Diyafram Malzemesi: | 316L paslanmaz çelik | Net Ağırlık: | 0,3 kg kablosuz |
| Taşıma Paketi: | karton | Kaynağı: | Shaan Xi |
| HS kodu: | 90261000 | Yetenek temini: | 1000-3000 |
| Kurulum Türü: | Dalgıç Tip | Üretim süreci: | Dağınık Silikon Sensörü |
| Prob tipi: | Prob tipi | ||
| Vurgulamak |
4-20mA Hidrostatik Seviye Göndericisi,Paslanmaz Çelik Hidrostatik Seviye Göndericisi,BH93420-I Serisi Hidrostatik Seviye Göndericisi |
||
Product Description
BH93420-IHidrostatik Seviye Göndericisi
TanıtımHidrostatik Seviye Göndericisi:
BH93420-Ben...Hidrostatik Seviye Göndericisi, çeşitli sıvı uygulamalarında doğru ve güvenilir seviye ölçümü için tasarlanmıştır. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional). bu dalgıç basınç değiştiricisi, iç ve dış uygulamalarda seviyeler için mükemmel bir çözümdür.
Hidrostatik Seviye GöndericisiÇeşitli uygulamalarda doğru seviye ölçümü için çok yönlü ve güvenilir bir çözümdür. Güçlü yapısı ve gelişmiş teknolojisi uzun süreli performans ve minimum bakım sağlar
Ürün Özellikleri
1.Rakam sıcaklık telafi: Geniş bir sıcaklık aralığında doğru ölçümler.
2Ölçüm aralığı: 0-1m ile 0-200m H2O aralığında kullanılabilir.
3Çıkış sinyali: 4-20mA, 0-5VDC veya dijital çıkışlar (RS485, Modbus).
4. Doğruluk: ± 0.1% FS hassas seviye ölçümü için.
5Malzeme: korozyona dayanıklılık için paslanmaz çelik koruma.
Uygulamalar:
* Sıvı Seviye Tankları
* Benzin ve dizel yakıt tankları
* Atık su kanalları
* Yeraltı suyu seviyesinin ölçümü
Performans parametreleri:
| Ölçüm aralığı | 0~10m...400mH2O |
| Aşırı yük | ≤ 2 X nominal aralığı |
| Doğruluk @ 25oC | ±0,25% (Genel) ±0,5% (En fazla) |
| Tekrarlanabilirlik | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Uzun vadeli istikrar | ± 0.2% F.S/yıl (Max.) |
| Sıfır Noktası Sıcaklığı Değişimi | ±1,5% F.S. (Tipik) ±2% F.S. (Max.) |
| Tam Ölçekli Sıcaklık Değişimi | ±1,5% F.Sr ((Tip.) ± 2% F.S (Max.) |
| Karşılama sıcaklığı | 0-50oC (0-1m. 0-2m) ); 0-70oC |
| Çalışma sıcaklığı | -20~80oC |
| Depolama sıcaklığı | -30~100oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 1Cr18Ni9Ti |
| Diyafram malzemesi | 316L paslanmaz çelik |
| İzolasyon Direnci | >=100MΩ@100VDC |
| Patlama geçirmez sınıflandırma | ExiaIICT6 |
| Koruma derecesi | IP67, IP68 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~0.3Kg (siz) kablo) |
| Kablo malzemesi | Polietilen, Poliüretan |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 Kablo |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 Kablo |
Sipariş ipuçları:
Difüzyon silikon basınç verici satın almayı düşünürken, seçilen ürünün özel uygulama ihtiyaçlarını karşıladığından emin olmak için birkaç faktörü değerlendirmek çok önemlidir.Aşağıda sipariş işleminde size yardımcı olacak kapsamlı bir kılavuz var
1Lütfen ölçülen ortamın seçim sırasında onunla temas eden ürün bileşenleriyle uyumlu olduğundan emin olun.
2Ölçülen ortamın yoğunluğu belirtilmelidir.
3Güçlü elektromanyetik veya radyo frekanslı müdahale için lütfen şirketimize detayları verin ve siparişte belirtin.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların şimşek koruma cihazlarını tesiste kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Madde uyumluluğu
Ev ve kablo malzemesi: Göndericide kullanılan malzemelerin (örneğin paslanmaz çelik, PVC, PTFE) ölçülen sıvıyla uyumlu olduğundan emin olun.Özellikle koroziv veya saldırgan maddelerle uğraşırken.
| Düzen Rehber: | ||||||||
| BH93420 | Kod | Çizelge İnşaatı | ||||||
| Ben... | Basınç verici | |||||||
| Ölçüm aralığı | 0~10m...400mH2O | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
| Kod | Malzeme | |||||||
| 01 | 304 paslanmaz çelik | |||||||
| 02 | 316L paslanmaz çelik | |||||||
| Kod | Kablo malzemesi | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
Sıkça sorulan sorular:
1Sıfırlanmış silikon dalgıçlık seviye verici nedir?
Difüzyon silikon dalgıçlık seviye vericisi, sensörü sıvıya daldırarak sıvı seviyesini ölçmek için kullanılan bir cihazdır.Hidrostatik basınç temelinde doğru ve güvenilir ölçümler sağlamak için yayılmış silikon teknolojisini kullanır.
2Difüzyonlu silikon dalgıç seviye verici nasıl çalışır?
İletici, sensörün üzerindeki sıvı sütununun uyguladığı hidrostatik basıncı ölçer.Daha sonra sıvı düzeyini belirlemek için işlenir..
3Bu tür bir vericinin en önemli özellikleri nelerdir?
Yüksek doğruluk
Güçlü yapı
Sıcaklık telafi
Uzun vadeli istikrar
Kolay kurulum
4Bu vericilerin yapımında hangi malzemeler kullanılıyor?
Genellikle sert ortamlara ve agresif sıvılara dayanabilmek için paslanmaz çelikten veya diğer korozyona dayanıklı malzemelerden yapılırlar.
5Difüzyon silikon dalgıç seviye vericiyi nasıl kurarım?
Kurulum basit: sensör ölçülecek sıvıya batırılır. İletici, elektrik çıkışı ile bir izleme sistemine veya denetleyiciye bağlanır.
6Hangi çıkış sinyalleri mevcut?
Yaygın çıkış sinyalleri arasında 4-20mA, 0-5VDC ve RS485 ve Modbus gibi dijital çıkışlar bulunur.
