Model NO.: | BP93420-IIIF | Güç kaynağı: | 18-32VDC |
---|---|---|---|
Çıktı: | 4-20mA veya RS485 vb. | Basınç tipi: | Ölçüm Basıncı, Mutlak, Kapalı |
Aralık: | 0-35kpa~20Mpa | Yapı tipi: | Düz Diyafram verici |
ölçüm ortamı: | Yüksek sıcaklık Sıvı Veya hava | Doğruluk derecesi: | %0,5FS %0,3FS |
düz: | DN25 DN50 | Özelleştirme: | OEM ve ODM |
Vurgulamak: | BP93420-IIIF Endüstriyel Basınç Sensörü,316L İzolasyon Diyafram Endüstriyel Basınç Sensörü,Endüstriyel Basınç Algılayıcı Göndericisi |
TanıtımEndüstriyel Basınç Algılayıcı Göndericisi:

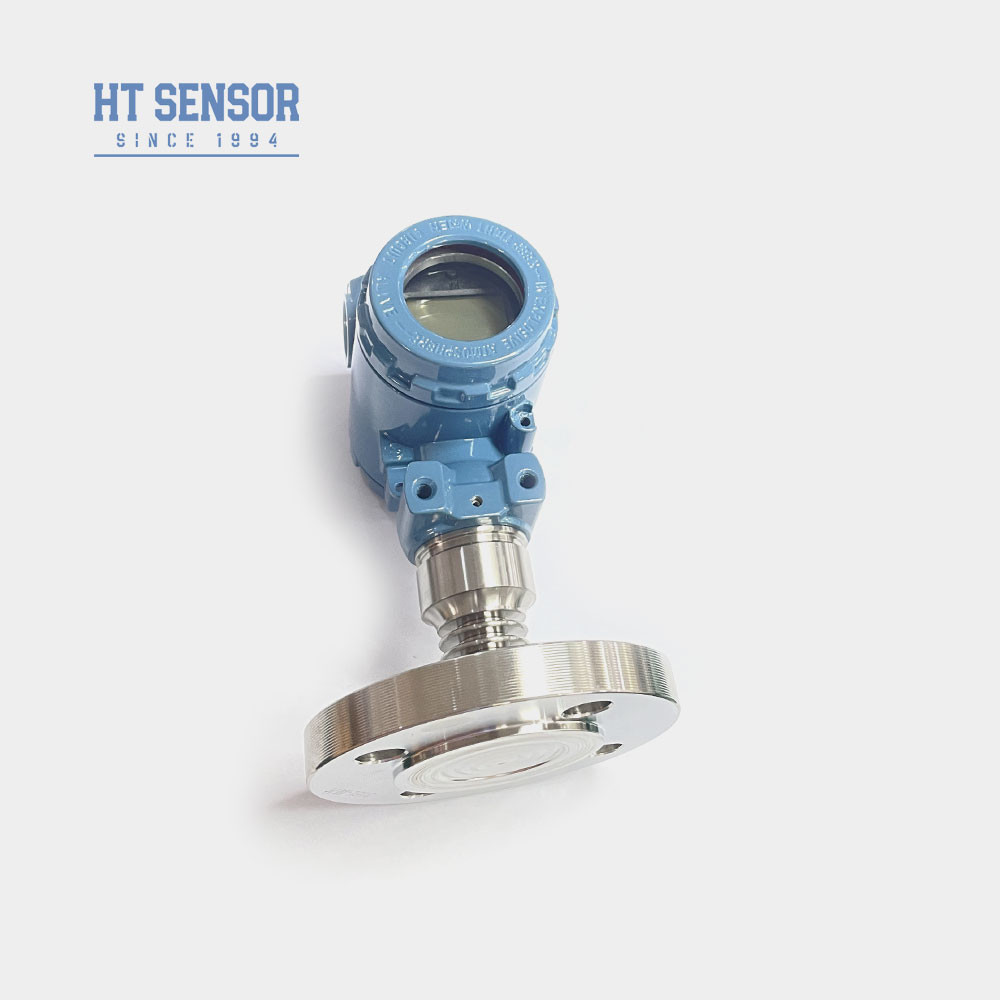

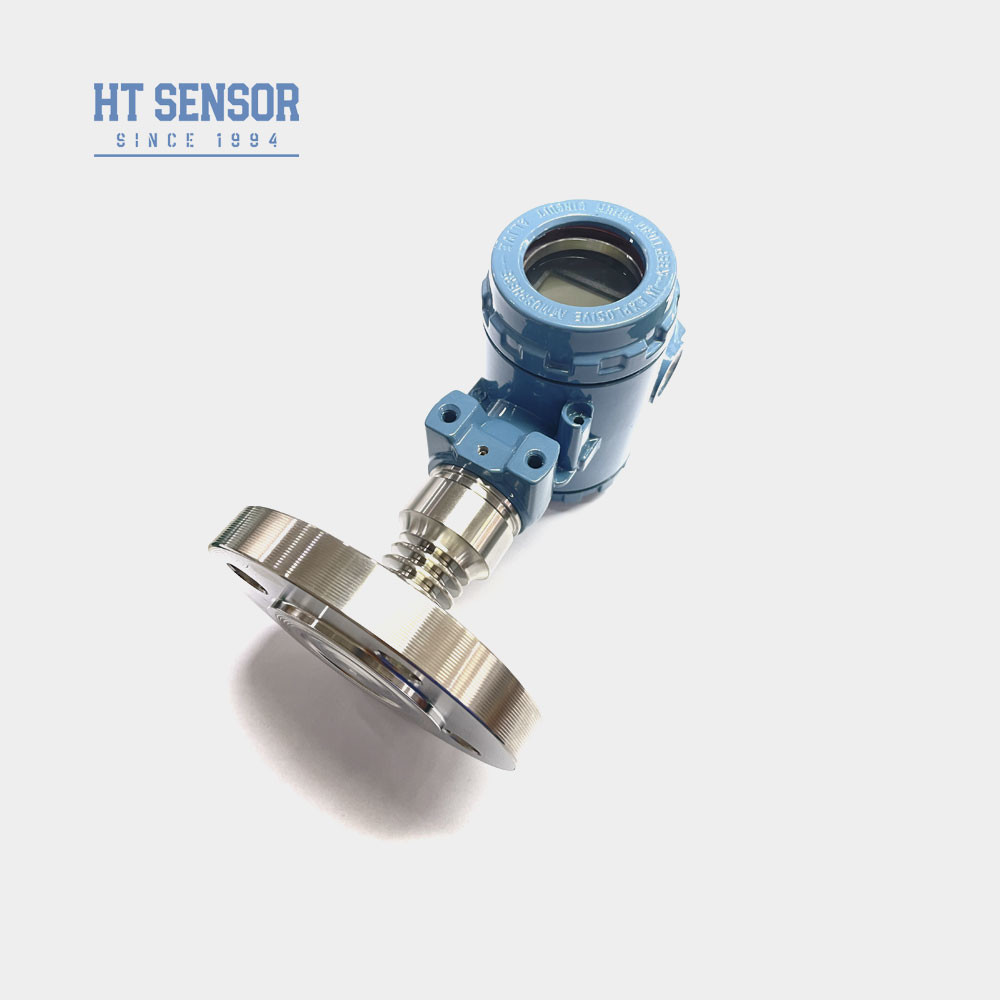

BP93420-IIIF Yüksek sıcaklık basınç verici, sinyal ölçüm unsuru olarak HT serisi silikon dirençli film yağla dolu çekirdeği kullanır.Süreç bağlantısı 316L yalıtım diyaframı ve eşleşen flange doğrudan kaynak özelliği, hassas basınç ölçümünü sağlar. özel ısı alacağı yüksek sıcaklık ortamlarına uyum sağlamak için tasarlanmıştır. paslanmaz çelik koruma içinde,Sinyal işleme devresi, sensör sinyalini standart bir çıkış sinyaline dönüştürür (4-20mA).
Performans parametreleriEndüstriyel Basınç Algılayıcı Göndericisi | |
Ölçüm aralığı | - 100kPa... 0kPa ̇ 35kPa... 20MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0.1% F.S./Yıl (Tipik) ± 0.2% F.S./Yıl (En fazla) |
Sıfır Noktası Sıcaklığı Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70°C ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20°C~80°C |
Depolama sıcaklığı | -40°C~120°C |
titreşim | 10g,55Hz 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~4kg |
Ürün ÖzellikleriEndüstriyel Basınç Algılayıcı Göndericisi:
UygulamalarEndüstriyel Basınç Algılayıcı Göndericisi:
Çıkış sinyali ofEndüstriyel Basınç Algılayıcı Göndericisi | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V |
Sipariş RehberiEndüstriyel Basınç Algılayıcı Göndericisi | ||||||||
BP93420XX | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
IN | Klima için özel basınç verici | |||||||
IC | Yüksek sıcaklık basınç verici | |||||||
IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
Sık Sorulan Sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Basınç sensörümüzün vericileri yüksek hassasiyet, dayanıklılık ve mükemmel performansla özelleştirme seçeneği ile karakterize edilir.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz OEM ve ODM hizmetlerimiz aracılığıyla belirli ihtiyaçları karşılamak için ürünleri uyarlayabilirler.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç algılayıcı verici üretme kapasitesine sahiptir.Pürüzsüz üretim ve teslimat programı için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller genellikle 5 ~ 8 iş günü teslim süresi vardır, özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
C: Toplu siparişler veya uzun vadeli ortaklıklar için indirimlerle rekabetçi fiyatlar sunuyoruz.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Ürünlerimiz sevkiyat tarihinden itibaren 24 aylık bir garanti ile gelir ve satış sonrası hizmetimiz, çevrimiçi uzaktan talimat desteği ile birlikte 24 saat içinde hızlı yanıtlar sağlar
