BP93420DII Kompakt ve Kolay Kurulum Tasarımlı Diferansiyel Basınç Vericisi Basınç Sensörü Vericisi
Product Details
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| Vurgulamak |
Basınç Farklılık Göndericisi,BP93420DII Farklı basınç verici,Kompakt Farklı Basınç Göndericisi |
||
Product Description
Difüzyonlu Silikon Piezorezistif Dwyer Diferansiyel Basınç Sensörlü Diferansiyel Basınç Vericisi

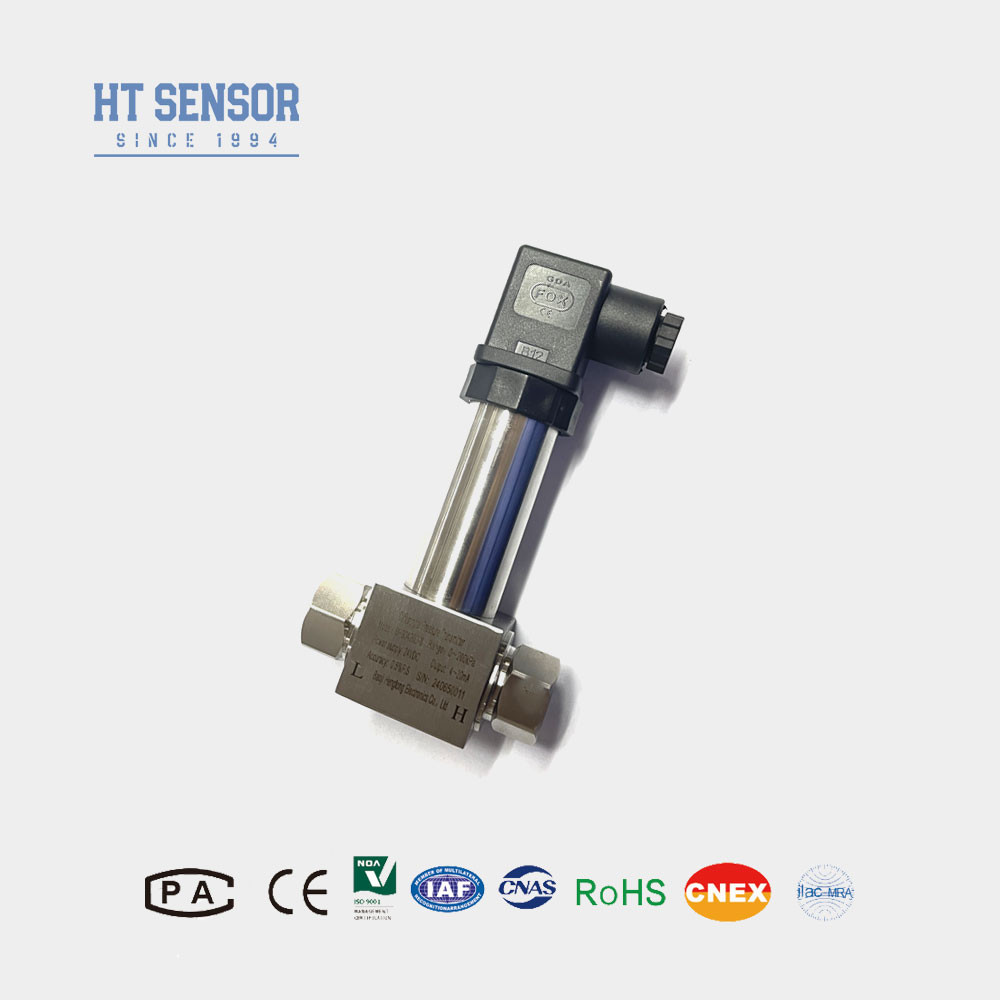

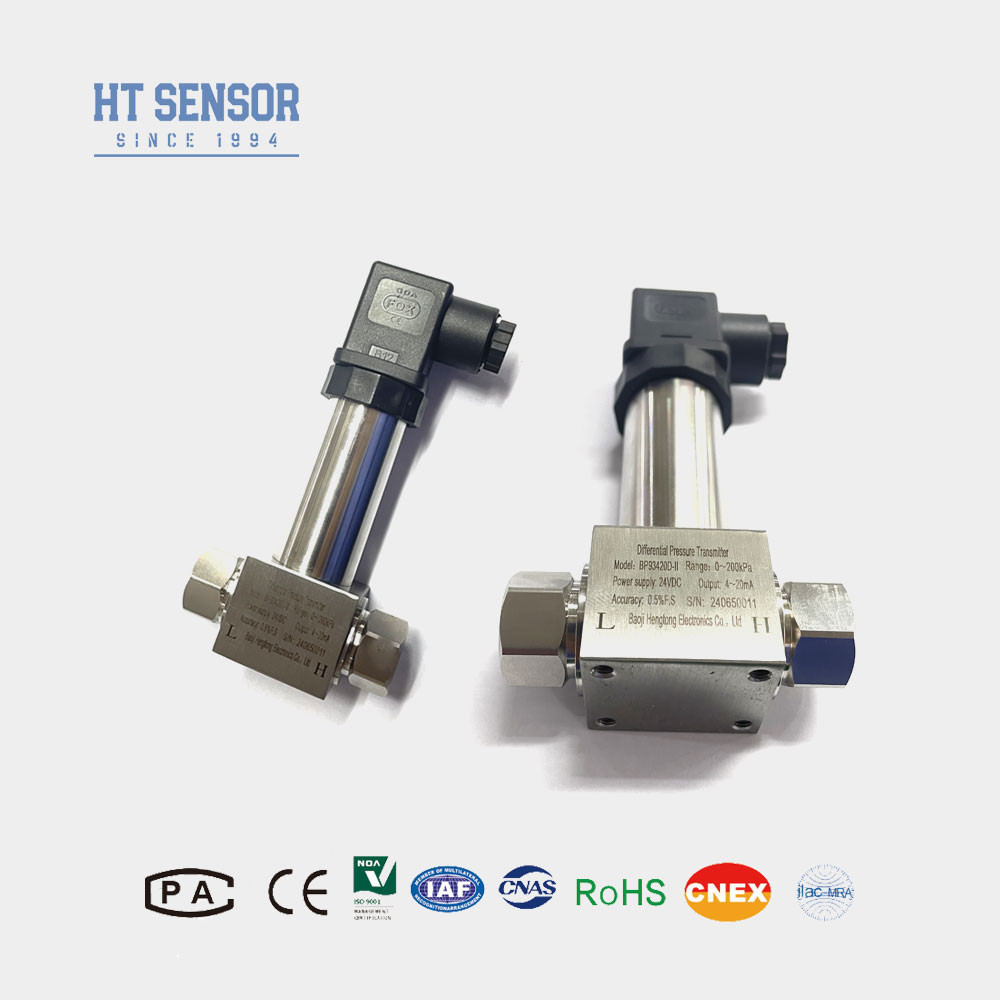

BP93420DII Diferansiyel Basınç Vericisi
Diferansiyel basınç vericisinin tanıtımı:
BP93420DII diferansiyel basınç vericisi, difüzyonlu silikon piezorezistif bir sensör kullanır. Gaz ve sıvının basınç farkı ölçülür ve çıkış verilir, bu da görüntülenebilir. Petrol, kimya, elektrik enerjisi, hidroloji vb. endüstrilerdeki boru hatlarındaki çeşitli gaz ve sıvıların basınç farkının ölçümü için geçerlidir.
Ürün Özellikleri diferansiyel basınç vericisinin:
- Verici, paslanmaz çelik yapı tasarımını, kompakt yapıyı ve kolay kurulumu benimser.
- Kararlı ve güvenilir performans sağlamak için sıkı sıcaklık telafisi ve yaşlanma taramasından sonra.
- Elektrik arayüzü harici veya doğrudan bağlantı olabilir.
Uygulamalar diferansiyel basınç vericisinin::
- 1. Petrol, kimya, elektrik enerjisi, hidroloji ve diğer endüstrilerdeki boru hatlarındaki çeşitli gaz veya sıvıların diferansiyel basınç ölçümü için uygundur.
- 2. Endüstriyel saha proses kontrolünde kullanılır.
- 3. Boru ve fırın diferansiyel basınç ölçümü.ers
| Performans Parametreleri diferansiyel basınç vericisinin: | |
|---|---|
| Ölçüm Aralığı | 0-10KPa……~2MPa |
| Basınç Tipi | Diferansiyel Basınç |
| Tek Taraflı Aşırı Yük | ≤ nominal aralığın 3 katı |
| Statik basınç | Nominal aralığın 5 katı veya 7 MPa arasındaki minimum değer |
| Hassasiyet @ 25℃ | ±0.25% (Tipik) ±0.5% (Maksimum) |
| Tekrarlanabilirlik | ±0.03% (Tip.) ±0.05%FS (Maks.) |
| Histerezis | ±0.03% (Tip.) ±0.05%FS (Maks.) |
| Uzun Süreli Kararlılık | ±0.5%F.S/Yıl(≤200KPa) ±0.2%F.S/Yıl(＞200KPa) |
| Sıfır Sıcaklık Sürüklenmesi | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Aralık Sıcaklık Sürüklenmesi | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Tazminat Sıcaklığı | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Çalışma Sıcaklığı | -30℃~80℃ |
| Depolama Sıcaklığı | -40℃~100℃ |
| Titreşim | 10g,55Hz ～ 2kHz |
| Gövde Malzemesi | 304,316L |
| Diyafram Malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlamaya Dayanıklılık Derecesi | Kendinden güvenli ve patlamaya dayanıklı |
| Koruma Derecesi | IP65 |
| Ağırlık | ~0.45kg |
| Çıkış Sinyali | Besleme Gerilimi | Çıkış Tipi |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 tel |
| 0～10/20mA |
3 tel |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| Sipariş ipuçları diferansiyel basınç vericisinin: |
1. Ürünü seçerken, test ortamının ürünün temas parçalarıyla (paslanmaz çelik 304 veya 316L) uyumlu olduğundan emin olun.
2. Güvenilir çalışmayı sağlamak için, ölçüm noktası ile verici arasına, vericinin pozitif ve negatif basınç odasının basıncının yavaş ve eşit olmasını sağlamak için üç valf borusu takılması önerilir. Tek bir ucun aşırı yüklenmesi ciddi ise, sensör zarar görecektir.
3. Kurulum sırasında, her iki uçtaki basınç arayüzleri yatay olarak yerleştirilmelidir, böylece kurulum konumunun ürün üzerindeki etkisi en aza indirilir.
4. Güçlü titreşim, anlık şok, güçlü elektromanyetik girişim veya radyo frekansı paraziti gibi özel gereksinimler olması durumunda, lütfen bizi bilgilendirin ve siparişte belirtin.
5. LCD veya LED ekran kafalı bir verici sipariş ederken, vericinin güç kaynağı 20VDC'den düşük olmamalıdır.
| Sipariş Kılavuzu diferansiyel basınç vericisinin: | ||||||||
| BP93420XX | Basınç Vericisi | |||||||
| Kod | Anahat Yapısı | |||||||
| DII | Diferansiyel Basınç Vericisi | |||||||
| Ölçüm Aralığı | 0-10KPa……~2MPa | |||||||
| Kod | Güç Kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğer | |||||||
| Kod | Çıkış Sinyali | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 Erkek | |||||||
| J2 | G1/2 Erkek | |||||||
| J3 | G1/4 Erkek | |||||||
| J4 | 1/2 NPT Erkek | |||||||
| J5 | Diğer | |||||||
| Kod | Elektrik Bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Fişi | |||||||
| B3 | Mühürlü Kablo Çıkışı | |||||||
| B4 | Diğer | |||||||
| Kod | Basınç Tipi | |||||||
| D | Diferansiyel Basınç | |||||||
